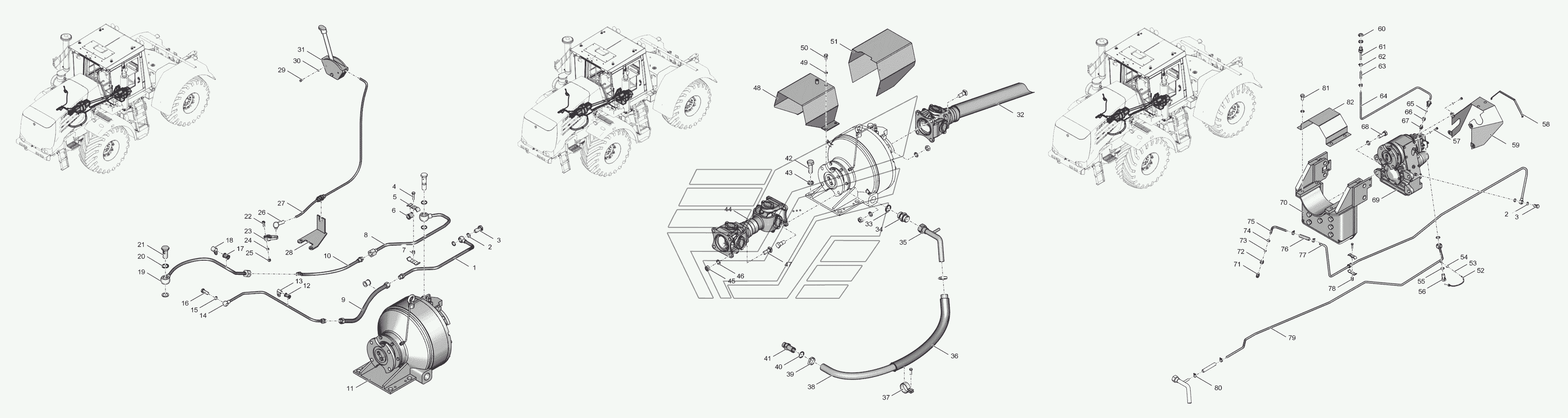

744Р-4200000-02 Механизм отбора мощности
100%
Название детали
Труба
Заводской номер
744Р-4200070
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
700.34.29.042-1
Количество на модель
4
№
2
Название детали
Болт зажимной
Заводской номер
700.17.24.045
Количество на модель
2
№
3
Название детали
Болт М8-6gx35.56.019
Заводской номер
БолтМ8-6gx35.56.019
Количество на модель
2
№
4
Название детали
Скоба
Заводской номер
700.34.00.019
Количество на модель
4
№
5
Название детали
Втулка
Заводской номер
700А.11.00.057-01
Количество на модель
5
№
6
Название детали
Втулка
Заводской номер
744Р-4200013
Количество на модель
2
№
7
Название детали
Труба
Заводской номер
744Р-4200040-1
Количество на модель
1
№
8
Название детали
Рукав в сборе
Заводской номер
700А.42.00.090
Количество на модель
1
№
9
Название детали
Рукав армированный
Заводской номер
2SN10/400/DKOL-DKOL
Количество на модель
1
№
10
Название детали
Муфта соединительная
Заводской номер
744Р-4230000
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
700А.11.00.057
Количество на модель
1
№
12
Название детали
Скоба 12.18.9,0
Заводской номер
Скоба12.18.9,0
Количество на модель
1
№
13
Название детали
Труба
Заводской номер
744Р-4200020
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
700А.46.14.092-1
Количество на модель
2
№
15
Название детали
Болт зажимной
Заводской номер
700А.11.00.039
Количество на модель
1
№
16
Название детали
Втулка
Заводской номер
700А.11.00.057-02
Количество на модель
1
№
17
Название детали
Скоба 20.32.11,0
Заводской номер
Скоба20.32.11,0
Количество на модель
1
№
18
Название детали
Труба
Заводской номер
744Р-4200010-1
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
700.17.01.413-1
Количество на модель
2
№
20
Название детали
Болт зажимной
Заводской номер
700.17.24.023-2
Количество на модель
1
№
21
Название детали
Болт М8-6gx30.56.019
Заводской номер
БолтМ8-6gx30.56.019
Количество на модель
2
№
22
Название детали
Рычаг
Заводской номер
744-17.02.013
Количество на модель
1
№
23
Название детали
Шайба 8.65Г.05
Заводской номер
Шайба8.65Г.05
Количество на модель
9
№
24
Название детали
Гайка М8-6Н.8с.019
Заводской номер
ГайкаМ8-6Н.8с.019
Количество на модель
2
№
25
Название детали
Угловой шарнир сферический
Заводской номер
71802/CS13М8хМ6
Количество на модель
1
№
26
Название детали
Трос управления муфтой ВОМ
Заводской номер
202293000СКА000
Количество на модель
1
№
27
Название детали
Кронштейн
Заводской номер
744-17.00.010
Количество на модель
1
№
28
Название детали
Болт 1/4х1/2 DIN931 UNC
Заводской номер
Болт1/4х1/2DIN931UNC
Количество на модель
2
№
29
Название детали
Шайба 6.65Г.05
Заводской номер
Шайба6.65Г.05
Количество на модель
2
№
30
Название детали
Рукоятка включения муфты ВОМ
Заводской номер
203599CL
Количество на модель
1
№
31
Название детали
Вал карданный
Заводской номер
2256010-4239000
Количество на модель
1
№
32
Название детали
Кольцо уплотнительное
Заводской номер
700А.34.22.067-02
Количество на модель
1
№
33
Название детали
Штуцер
Заводской номер
700.46.11.057-2
Количество на модель
1
№
34
Название детали
Труба
Заводской номер
744Р-4200030
Количество на модель
1
№
35
Название детали
Оболочка пружинная
Заводской номер
700А.42.00.035-1
Количество на модель
1
№
36
Название детали
Хомут
Заводской номер
744-1900005
Количество на модель
1
№
37
Название детали
Рукав 25х35-1,6
Заводской номер
Рукав25х35-1,6
Количество на модель
№
38
Название детали
Хомут винтовой 25-40
Заводской номер
25-40/9-С7W1
Количество на модель
2
№
39
Название детали
Прокладка
Заводской номер
700.34.22.042-1
Количество на модель
1
№
40
Название детали
Штуцер
Заводской номер
700А.42.00.130
Количество на модель
1
№
41
Название детали
Болт М20х1,5-6gx55.88.45Х.019
Заводской номер
БолтМ20х1,5-6gx55.88.45Х.019
Количество на модель
8
№
42
Название детали
Шайба 20.65Г.05
Заводской номер
Шайба20.65Г.05
Количество на модель
9
№
43
Название детали
Вал карданный
Заводской номер
700А.42.38.000
Количество на модель
1
№
44
Название детали
Гайка М16х1,5-6Н.8с.019
Заводской номер
ГайкаМ16х1,5-6Н.8с.019
Количество на модель
16
№
45
Название детали
Шайба 16.65Г.05
Заводской номер
Шайба16.65Г.05
Количество на модель
20
№
46
Название детали
Болт
Заводской номер
700.22.00.013
Количество на модель
16
№
47
Название детали
Кожух
Заводской номер
744-4200130-3
Количество на модель
1
№
48
Название детали
Шайба 10.65Г.05
Заводской номер
Шайба10.65Г.05
Количество на модель
4
№
49
Название детали
Болт М10-6gx20.56.019
Заводской номер
БолтМ10-6gx20.56.019
Количество на модель
4
№
50
Название детали
Кожух
Заводской номер
744-4200120
Количество на модель
1
№
51
Название детали
Труба
Заводской номер
744-4200021-01
Количество на модель
1
№
52
Название детали
Муфта
Заводской номер
2256010-3500092
Количество на модель
2
№
53
Название детали
Гайка
Заводской номер
2256010-3500087
Количество на модель
2
№
54
Название детали
Прокладка 20 М1
Заводской номер
Прокладка20М1
Количество на модель
4
№
55
Название детали
Болт зажимной
Заводской номер
700.11.00.038
Количество на модель
1
№
56
Название детали
Болт М8-6gx16.56.019
Заводской номер
БолтМ8-6gx16.56.019
Количество на модель
4
№
57
Название детали
Кант защитный
Заводской номер
0-507015
Количество на модель
6
№
58
Название детали
Кожух
Заводской номер
744-4200140
Количество на модель
1
№
59
Название детали
Гайка М20х1,5-6Н.8с.019
Заводской номер
ГайкаМ20х1,5-6Н.8с.019
Количество на модель
1
№
60
Название детали
Труба
Заводской номер
744-4200090
Количество на модель
1
№
61
Название детали
Хомут винтовой 16-25
Заводской номер
16-25/g-С7W1
Количество на модель
6
№
62
Название детали
Рукав 10х17,5-1,5
Заводской номер
Рукав10х17,5-1,5
Количество на модель
№
63
Название детали
Труба
Заводской номер
744-4200016
Количество на модель
1
№
64
Название детали
Муфта
Заводской номер
2256010-3500092-04
Количество на модель
1
№
65
Название детали
Гайка
Заводской номер
2256010-3500087-02
Количество на модель
1
№
66
Название детали
Штуцер
Заводской номер
744-4200025
Количество на модель
1
№
67
Название детали
Болт М20х1,5-6gx50.129.38ХС.019
Заводской номер
БолтМ20х1,5-6gx50.129.38ХС.019
Количество на модель
7
№
68
Название детали
Редуктор односкоростной
Заводской номер
744Р-4202000-1-02
Количество на модель
1
№
69
Название детали
Основание для ВОМа
Заводской номер
744Р1-2800060
Количество на модель
1
№
70
Название детали
Штуцер
Заводской номер
2256010-3500091-01
Количество на модель
1
№
71
Название детали
Гайка накидная
Заводской номер
2256010-3500087-03
Количество на модель
1
№
72
Название детали
Муфта конусная
Заводской номер
2256010-3500092-05
Количество на модель
1
№
73
Название детали
Прокладка 18 М1
Заводской номер
Прокладка18М1
Количество на модель
1
№
74
Название детали
Труба
Заводской номер
744-4200017
Количество на модель
1
№
75
Название детали
Рукав 12х20-1,6
Заводской номер
Рукав12х20-1,6
Количество на модель
№
76
Название детали
Труба
Заводской номер
744Р-4200060
Количество на модель
1
№
77
Название детали
Бонка М8х16х16
Заводской номер
БонкаМ8х16х16
Количество на модель
1
№
78
Название детали
Труба
Заводской номер
744Р-4200050
Количество на модель
1
№
79
Название детали
Хомут 17-21-3
Заводской номер
Хомут17-21-3
Количество на модель
6
№
80
Название детали
Болт М16-6gx32.56.019
Заводской номер
БолтМ16-6gx32.56.019
Количество на модель
4
№
81
Название детали
Кожух
Заводской номер
744-4200023
Количество на модель
1
№
82
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | 744Р-4200070 | 1 | 1 | 1 | |||
| 2 | Прокладка | 700.34.29.042-1 | 4 | 4 | 2 | |||
| 3 | Болт зажимной | 700.17.24.045 | 2 | 2 | 3 | |||
| 4 | Болт М8-6gx35.56.019 | БолтМ8-6gx35.56.019 | 2 | 2 | 4 | |||
| 5 | Скоба | 700.34.00.019 | 4 | 4 | 5 | |||
| 6 | Втулка | 700А.11.00.057-01 | 5 | 5 | 6 | |||
| 7 | Втулка | 744Р-4200013 | 2 | 2 | 7 | |||
| 8 | Труба | 744Р-4200040-1 | 1 | 1 | 8 | |||
| 9 | Рукав в сборе | 700А.42.00.090 | 1 | 1 | 9 | |||
| 10 | Рукав армированный | 2SN10/400/DKOL-DKOL | 1 | 1 | 10 | |||
| 11 | Муфта соединительная | 744Р-4230000 | 1 | 1 | 11 | |||
| 12 | Втулка | 700А.11.00.057 | 1 | 1 | 12 | |||
| 13 | Скоба 12.18.9,0 | Скоба12.18.9,0 | 1 | 1 | 13 | |||
| 14 | Труба | 744Р-4200020 | 1 | 1 | 14 | |||
| 15 | Прокладка | 700А.46.14.092-1 | 2 | 2 | 15 | |||
| 16 | Болт зажимной | 700А.11.00.039 | 1 | 1 | 16 | |||
| 17 | Втулка | 700А.11.00.057-02 | 1 | 1 | 17 | |||
| 18 | Скоба 20.32.11,0 | Скоба20.32.11,0 | 1 | 1 | 18 | |||
| 19 | Труба | 744Р-4200010-1 | 1 | 1 | 19 | |||
| 20 | Прокладка | 700.17.01.413-1 | 2 | 2 | 20 | |||
| 21 | Болт зажимной | 700.17.24.023-2 | 1 | 1 | 21 | |||
| 22 | Болт М8-6gx30.56.019 | БолтМ8-6gx30.56.019 | 2 | 2 | 22 | |||
| 23 | Рычаг | 744-17.02.013 | 1 | 1 | 23 | |||
| 24 | Шайба 8.65Г.05 | Шайба8.65Г.05 | 9 | 9 | 24 | |||
| 25 | Гайка М8-6Н.8с.019 | ГайкаМ8-6Н.8с.019 | 2 | 2 | 25 | |||
| 26 | Угловой шарнир сферический | 71802/CS13М8хМ6 | 1 | 1 | 26 | |||
| 27 | Трос управления муфтой ВОМ | 202293000СКА000 | 1 | 1 | 27 | |||
| 28 | Кронштейн | 744-17.00.010 | 1 | 1 | 28 | |||
| 29 | Болт 1/4х1/2 DIN931 UNC | Болт1/4х1/2DIN931UNC | 2 | 2 | 29 | |||
| 30 | Шайба 6.65Г.05 | Шайба6.65Г.05 | 2 | 2 | 30 | |||
| 31 | Рукоятка включения муфты ВОМ | 203599CL | 1 | 1 | 31 | |||
| 32 | Вал карданный | 2256010-4239000 | 1 | 1 | 32 | |||
| 33 | Кольцо уплотнительное | 700А.34.22.067-02 | 1 | 1 | 33 | |||
| 34 | Штуцер | 700.46.11.057-2 | 1 | 1 | 34 | |||
| 35 | Труба | 744Р-4200030 | 1 | 1 | 35 | |||
| 36 | Оболочка пружинная | 700А.42.00.035-1 | 1 | 1 | 36 | |||
| 37 | Хомут | 744-1900005 | 1 | 1 | 37 | |||
| 38 | Рукав 25х35-1,6 | Рукав25х35-1,6 | 38 | |||||
| 39 | Хомут винтовой 25-40 | 25-40/9-С7W1 | 2 | 2 | 39 | |||
| 40 | Прокладка | 700.34.22.042-1 | 1 | 1 | 40 | |||
| 41 | Штуцер | 700А.42.00.130 | 1 | 1 | 41 | |||
| 42 | Болт М20х1,5-6gx55.88.45Х.019 | БолтМ20х1,5-6gx55.88.45Х.019 | 8 | 8 | 42 | |||
| 43 | Шайба 20.65Г.05 | Шайба20.65Г.05 | 9 | 9 | 43 | |||
| 44 | Вал карданный | 700А.42.38.000 | 1 | 1 | 44 | |||
| 45 | Гайка М16х1,5-6Н.8с.019 | ГайкаМ16х1,5-6Н.8с.019 | 16 | 16 | 45 | |||
| 46 | Шайба 16.65Г.05 | Шайба16.65Г.05 | 20 | 20 | 46 | |||
| 47 | Болт | 700.22.00.013 | 16 | 16 | 47 | |||
| 48 | Кожух | 744-4200130-3 | 1 | 1 | 48 | |||
| 49 | Шайба 10.65Г.05 | Шайба10.65Г.05 | 4 | 4 | 49 | |||
| 50 | Болт М10-6gx20.56.019 | БолтМ10-6gx20.56.019 | 4 | 4 | 50 | |||
| 51 | Кожух | 744-4200120 | 1 | 1 | 51 | |||
| 52 | Труба | 744-4200021-01 | 1 | 1 | 52 | |||
| 53 | Муфта | 2256010-3500092 | 2 | 2 | 53 | |||
| 54 | Гайка | 2256010-3500087 | 2 | 2 | 54 | |||
| 55 | Прокладка 20 М1 | Прокладка20М1 | 4 | 4 | 55 | |||
| 56 | Болт зажимной | 700.11.00.038 | 1 | 1 | 56 | |||
| 57 | Болт М8-6gx16.56.019 | БолтМ8-6gx16.56.019 | 4 | 4 | 57 | |||
| 58 | Кант защитный | 0-507015 | 6 | 6 | 58 | |||
| 59 | Кожух | 744-4200140 | 1 | 1 | 59 | |||
| 60 | Гайка М20х1,5-6Н.8с.019 | ГайкаМ20х1,5-6Н.8с.019 | 1 | 1 | 60 | |||
| 61 | Труба | 744-4200090 | 1 | 1 | 61 | |||
| 62 | Хомут винтовой 16-25 | 16-25/g-С7W1 | 6 | 6 | 62 | |||
| 63 | Рукав 10х17,5-1,5 | Рукав10х17,5-1,5 | 63 | |||||
| 64 | Труба | 744-4200016 | 1 | 1 | 64 | |||
| 65 | Муфта | 2256010-3500092-04 | 1 | 1 | 65 | |||
| 66 | Гайка | 2256010-3500087-02 | 1 | 1 | 66 | |||
| 67 | Штуцер | 744-4200025 | 1 | 1 | 67 | |||
| 68 | Болт М20х1,5-6gx50.129.38ХС.019 | БолтМ20х1,5-6gx50.129.38ХС.019 | 7 | 7 | 68 | |||
| 69 | Редуктор односкоростной | 744Р-4202000-1-02 | 1 | 1 | 69 | |||
| 70 | Основание для ВОМа | 744Р1-2800060 | 1 | 1 | 70 | |||
| 71 | Штуцер | 2256010-3500091-01 | 1 | 1 | 71 | |||
| 72 | Гайка накидная | 2256010-3500087-03 | 1 | 1 | 72 | |||
| 73 | Муфта конусная | 2256010-3500092-05 | 1 | 1 | 73 | |||
| 74 | Прокладка 18 М1 | Прокладка18М1 | 1 | 1 | 74 | |||
| 75 | Труба | 744-4200017 | 1 | 1 | 75 | |||
| 76 | Рукав 12х20-1,6 | Рукав12х20-1,6 | 76 | |||||
| 77 | Труба | 744Р-4200060 | 1 | 1 | 77 | |||
| 78 | Бонка М8х16х16 | БонкаМ8х16х16 | 1 | 1 | 78 | |||
| 79 | Труба | 744Р-4200050 | 1 | 1 | 79 | |||
| 80 | Хомут 17-21-3 | Хомут17-21-3 | 6 | 6 | 80 | |||
| 81 | Болт М16-6gx32.56.019 | БолтМ16-6gx32.56.019 | 4 | 4 | 81 | |||
| 82 | Кожух | 744-4200023 | 1 | 1 | 82 |
