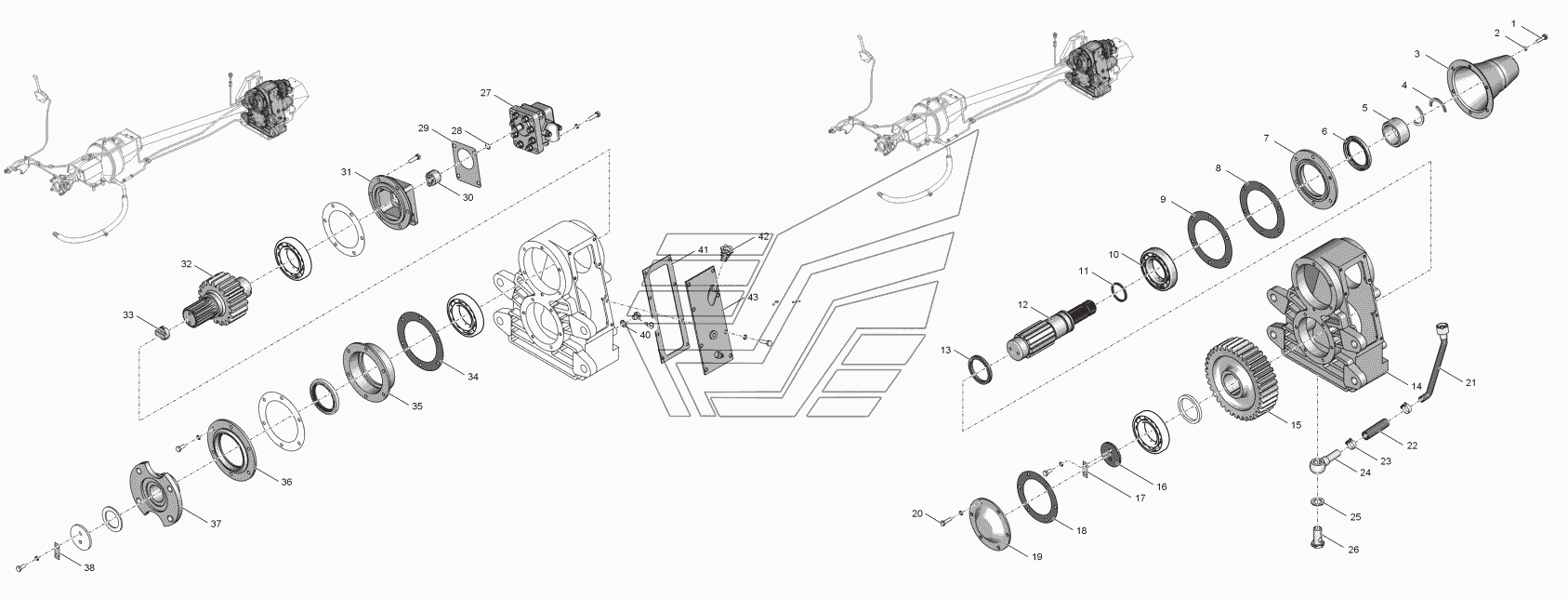

744Р-4202000-1-02 Редуктор односкоростной
100%
Название детали
Болт М8-6gх20.56.019
Заводской номер
БолтМ8-6gх20.56.019
Количество на модель
33
№
1
Название детали
Шайба 8.65Г.05
Заводской номер
Шайба8.65Г.05
Количество на модель
39
№
2
Название детали
Кожух
Заводской номер
700.42.02.080
Количество на модель
1
№
3
Название детали
Полукольцо
Заводской номер
700.42.02.037-1
Количество на модель
2
№
4
Название детали
Втулка
Заводской номер
744Р4202023
Количество на модель
1
№
5
Название детали
Манжета 75x100x10
Заводской номер
700А.17.01.430
Количество на модель
2
№
6
Название детали
Крышка
Заводской номер
744Р-4230021-03
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
700.42.02.048-02
Количество на модель
5
№
8
Название детали
Прокладка
Заводской номер
700.42.02.048-01
Количество на модель
5
№
9
Название детали
Подшипник
Заводской номер
311
Количество на модель
4
№
10
Название детали
Кольцо уплотнительное
Заводской номер
700А.34.22.067-04
Количество на модель
1
№
11
Название детали
Вал диаметр 35мм,Z=21
Заводской номер
744Р-4202028
Количество на модель
1
№
12
Название детали
Кольцо
Заводской номер
744Р-4202024
Количество на модель
2
№
13
Название детали
Корпус механизма отбора мощности
Заводской номер
700.42.02.025-1
Количество на модель
1
№
14
Название детали
Шестерня
Заводской номер
744Р-4202019
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
700.42.02.016
Количество на модель
2
№
16
Название детали
Прокладка
Заводской номер
744Р-4230017
Количество на модель
1
№
17
Название детали
Прокладка
Заводской номер
700.42.02.035-1
Количество на модель
2
№
18
Название детали
Крышка
Заводской номер
700.42.02.026
Количество на модель
1
№
19
Название детали
Болт М8-6gх30.56.019
Заводской номер
БолтМ8-6gх30.56.019
Количество на модель
10
№
20
Название детали
Труба
Заводской номер
744Р-4202020
Количество на модель
1
№
21
Название детали
Рукав х,
Заводской номер
Рукав16х25-1,6
Количество на модель
№
22
Название детали
Хомут 21-25-3
Заводской номер
Хомут21-25-3
Количество на модель
2
№
23
Название детали
Труба
Заводской номер
2256010-4202010
Количество на модель
1
№
24
Название детали
Прокладка
Заводской номер
700.17.01.413-1
Количество на модель
2
№
25
Название детали
Болт зажимной
Заводской номер
700.17.24.023-2
Количество на модель
1
№
26
Название детали
Насос
Заводской номер
НШ6Т1
Количество на модель
1
№
27
Название детали
Кольцо
Заводской номер
2256010-4202016
Количество на модель
1
№
28
Название детали
Прокладка
Заводской номер
2256010-4202023
Количество на модель
1
№
29
Название детали
Муфта
Заводской номер
744Р-4202025
Количество на модель
1
№
30
Название детали
Кронштейн
Заводской номер
2256010-4202017
Количество на модель
1
№
31
Название детали
Вал-шестерня
Заводской номер
744Р-4202018
Количество на модель
1
№
32
Название детали
Муфта
Заводской номер
2256010-4202012
Количество на модель
1
№
33
Название детали
Прокладка
Заводской номер
700.42.02.034-1
Количество на модель
2
№
34
Название детали
Стакан
Заводской номер
700.42.02.019-1
Количество на модель
1
№
35
Название детали
Крышка
Заводской номер
744Р-4230021
Количество на модель
1
№
36
Название детали
Фланец
Заводской номер
744Р-4230015-1
Количество на модель
1
№
37
Название детали
Планка стопорная
Заводской номер
700.42.02.047
Количество на модель
2
№
38
Название детали
Пробка
Заводской номер
700А.14.05.021-01
Количество на модель
1
№
39
Название детали
Прокладка
Заводской номер
700А.46.14.092-1
Количество на модель
1
№
40
Название детали
Прокладка
Заводской номер
700.42.02.036-1
Количество на модель
1
№
41
Название детали
Сапун
Заводской номер
700.42.02.050
Количество на модель
1
№
42
Название детали
Крышка
Заводской номер
744Р-4202030
Количество на модель
1
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт М8-6gх20.56.019 | БолтМ8-6gх20.56.019 | 33 | 33 | 1 | |||
| 2 | Шайба 8.65Г.05 | Шайба8.65Г.05 | 39 | 39 | 2 | |||
| 3 | Кожух | 700.42.02.080 | 1 | 1 | 3 | |||
| 4 | Полукольцо | 700.42.02.037-1 | 2 | 2 | 4 | |||
| 5 | Втулка | 744Р4202023 | 1 | 1 | 5 | |||
| 6 | Манжета 75x100x10 | 700А.17.01.430 | 2 | 2 | 6 | |||
| 7 | Крышка | 744Р-4230021-03 | 1 | 1 | 7 | |||
| 8 | Прокладка | 700.42.02.048-02 | 5 | 5 | 8 | |||
| 9 | Прокладка | 700.42.02.048-01 | 5 | 5 | 9 | |||
| 10 | Подшипник | 311 | 4 | 4 | 10 | |||
| 11 | Кольцо уплотнительное | 700А.34.22.067-04 | 1 | 1 | 11 | |||
| 12 | Вал диаметр 35мм,Z=21 | 744Р-4202028 | 1 | 1 | 12 | |||
| 13 | Кольцо | 744Р-4202024 | 2 | 2 | 13 | |||
| 14 | Корпус механизма отбора мощности | 700.42.02.025-1 | 1 | 1 | 14 | |||
| 15 | Шестерня | 744Р-4202019 | 1 | 1 | 15 | |||
| 16 | Шайба | 700.42.02.016 | 2 | 2 | 16 | |||
| 17 | Прокладка | 744Р-4230017 | 1 | 1 | 17 | |||
| 18 | Прокладка | 700.42.02.035-1 | 2 | 2 | 18 | |||
| 19 | Крышка | 700.42.02.026 | 1 | 1 | 19 | |||
| 20 | Болт М8-6gх30.56.019 | БолтМ8-6gх30.56.019 | 10 | 10 | 20 | |||
| 21 | Труба | 744Р-4202020 | 1 | 1 | 21 | |||
| 22 | Рукав х, | Рукав16х25-1,6 | 22 | |||||
| 23 | Хомут 21-25-3 | Хомут21-25-3 | 2 | 2 | 23 | |||
| 24 | Труба | 2256010-4202010 | 1 | 1 | 24 | |||
| 25 | Прокладка | 700.17.01.413-1 | 2 | 2 | 25 | |||
| 26 | Болт зажимной | 700.17.24.023-2 | 1 | 1 | 26 | |||
| 27 | Насос | НШ6Т1 | 1 | 1 | 27 | |||
| 28 | Кольцо | 2256010-4202016 | 1 | 1 | 28 | |||
| 29 | Прокладка | 2256010-4202023 | 1 | 1 | 29 | |||
| 30 | Муфта | 744Р-4202025 | 1 | 1 | 30 | |||
| 31 | Кронштейн | 2256010-4202017 | 1 | 1 | 31 | |||
| 32 | Вал-шестерня | 744Р-4202018 | 1 | 1 | 32 | |||
| 33 | Муфта | 2256010-4202012 | 1 | 1 | 33 | |||
| 34 | Прокладка | 700.42.02.034-1 | 2 | 2 | 34 | |||
| 35 | Стакан | 700.42.02.019-1 | 1 | 1 | 35 | |||
| 36 | Крышка | 744Р-4230021 | 1 | 1 | 36 | |||
| 37 | Фланец | 744Р-4230015-1 | 1 | 1 | 37 | |||
| 38 | Планка стопорная | 700.42.02.047 | 2 | 2 | 38 | |||
| 39 | Пробка | 700А.14.05.021-01 | 1 | 1 | 39 | |||
| 40 | Прокладка | 700А.46.14.092-1 | 1 | 1 | 40 | |||
| 41 | Прокладка | 700.42.02.036-1 | 1 | 1 | 41 | |||
| 42 | Сапун | 700.42.02.050 | 1 | 1 | 42 | |||
| 43 | Крышка | 744Р-4202030 | 1 | 1 | 43 |
