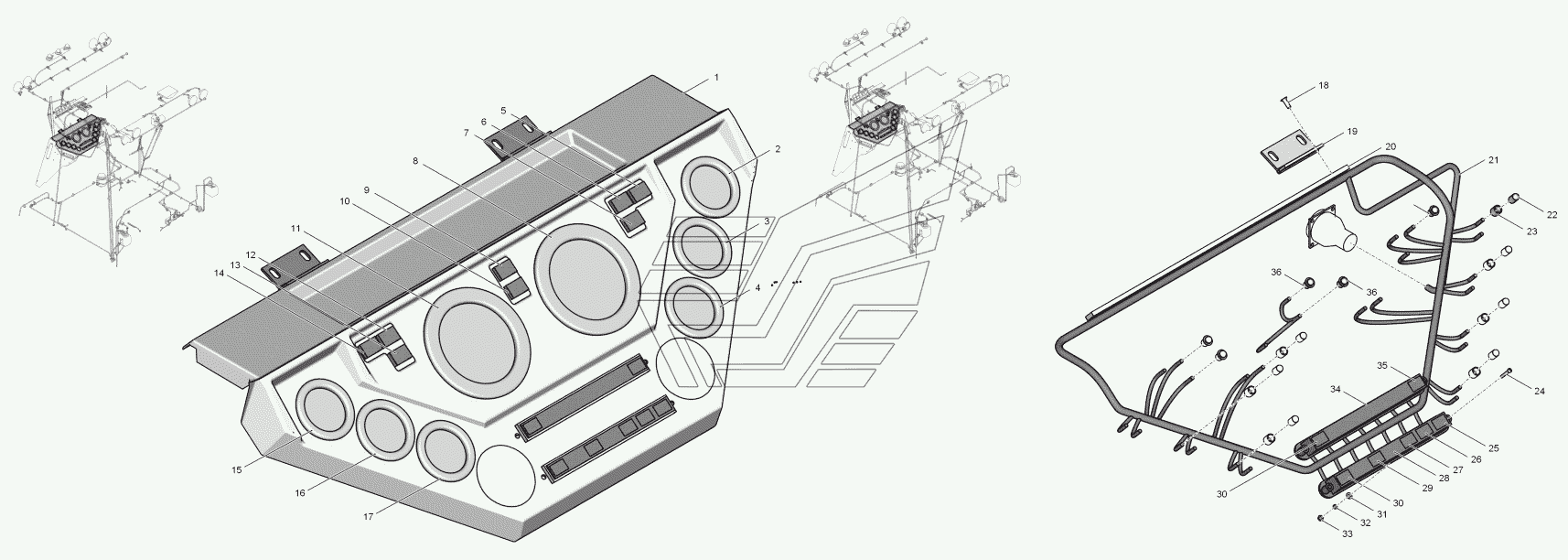

744Р2-3805000-2 Щиток приборов
100%
Название детали
Панель приборная
Заводской номер
744-38.05.016-02
Количество на модель
1
№
1
Название детали
Приемник
Заводской номер
14.381
Количество на модель
1
№
2
Название детали
Приемник указателя давления
Заводской номер
3452.381
Количество на модель
1
№
3
Название детали
Счетчик моточасов / Вольтметр
Заводской номер
УК34.2
Количество на модель
1
№
4
Название детали
Контрольная лампа
Заводской номер
2212.3803-05
Количество на модель
1
№
5
Название детали
Лампа контрольная
Заводской номер
2212,3803
Количество на модель
1
№
6
Название детали
Контрольная лампа
Заводской номер
2212.3803-37
Количество на модель
1
№
7
Название детали
Показывающий прибор
Заводской номер
31.3802-У-ХЛ
Количество на модель
1
№
8
Название детали
Блок контрольных ламп
Заводской номер
2311.3803-07
Количество на модель
1
№
9
Название детали
Контрольная лампа
Заводской номер
2212.3803-08
Количество на модель
1
№
10
Название детали
Тахометр
Заводской номер
ПТ8040-4
Количество на модель
1
№
11
Название детали
Контрольная лампа
Заводской номер
2212.3803-02
Количество на модель
1
№
12
Название детали
Лампа контрольная
Заводской номер
2212.3803-28
Количество на модель
1
№
13
Название детали
Контрольная лампа
Заводской номер
2212.3803-01
Количество на модель
1
№
14
Название детали
Приемник указателя давления
Заводской номер
33.381
Количество на модель
1
№
15
Название детали
Приемник указателя температуры
Заводской номер
36.807
Количество на модель
1
№
16
Название детали
Приемник указателя уровня топлива
Заводской номер
34.3806
Количество на модель
1
№
17
Название детали
Винт ВМ4-6gx12.48.019
Заводской номер
ВинтВМ4-6gx12.48.019
Количество на модель
4
№
18
Название детали
Петля
Заводской номер
744-3805100-1
Количество на модель
2
№
19
Название детали
Прижим
Заводской номер
744-38.05.011
Количество на модель
1
№
20
Название детали
Жгут проводов щитка приборов
Заводской номер
744Р2-3805010-3
Количество на модель
21
№
21
Название детали
Лампа
Заводской номер
А24-2
Количество на модель
10
№
22
Название детали
Патрон лампы
Заводской номер
ЛВ211-329
Количество на модель
10
№
23
Название детали
Винт ВМ3-6gx20.48.016
Заводской номер
ВинтВМ3-6gx20.48.016
Количество на модель
4
№
24
Название детали
Символ
Заводской номер
744Р1-3805012
Количество на модель
1
№
25
Название детали
Символ
Заводской номер
744Р2-3805012-01
Количество на модель
1
№
26
Название детали
Символ
Заводской номер
744Р2-3805012-03
Количество на модель
1
№
27
Название детали
Блок контрольных ламп
Заводской номер
2311.3803-08
Количество на модель
1
№
28
Название детали
Символ
Заводской номер
744Р2-3805012
Количество на модель
1
№
29
Название детали
Символ
Заводской номер
744Р2-3805014
Количество на модель
2
№
30
Название детали
Шайба 3.65Г.05
Заводской номер
Шайба3.65Г.05
Количество на модель
4
№
31
Название детали
Шайба А3.01.019
Заводской номер
ШайбаА3.01.019
Количество на модель
4
№
32
Название детали
Гайка М3-6Н.5.019
Заводской номер
ГайкаМ3-6Н.5.019
Количество на модель
4
№
33
Название детали
Блок контрольных ламп
Заводской номер
2311.3803-06
Количество на модель
1
№
34
Название детали
Символ
Заводской номер
744Р1-3805012-01
Количество на модель
1
№
35
Название детали
Лампа
Заводской номер
А24-1,2
Количество на модель
8
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Панель приборная | 744-38.05.016-02 | 1 | 1 | 1 | |||
| 2 | Приемник | 14.381 | 1 | 1 | 2 | |||
| 3 | Приемник указателя давления | 3452.381 | 1 | 1 | 3 | |||
| 4 | Счетчик моточасов / Вольтметр | УК34.2 | 1 | 1 | 4 | |||
| 5 | Контрольная лампа | 2212.3803-05 | 1 | 1 | 5 | |||
| 6 | Лампа контрольная | 2212,3803 | 1 | 1 | 6 | |||
| 7 | Контрольная лампа | 2212.3803-37 | 1 | 1 | 7 | |||
| 8 | Показывающий прибор | 31.3802-У-ХЛ | 1 | 1 | 8 | |||
| 9 | Блок контрольных ламп | 2311.3803-07 | 1 | 1 | 9 | |||
| 10 | Контрольная лампа | 2212.3803-08 | 1 | 1 | 10 | |||
| 11 | Тахометр | ПТ8040-4 | 1 | 1 | 11 | |||
| 12 | Контрольная лампа | 2212.3803-02 | 1 | 1 | 12 | |||
| 13 | Лампа контрольная | 2212.3803-28 | 1 | 1 | 13 | |||
| 14 | Контрольная лампа | 2212.3803-01 | 1 | 1 | 14 | |||
| 15 | Приемник указателя давления | 33.381 | 1 | 1 | 15 | |||
| 16 | Приемник указателя температуры | 36.807 | 1 | 1 | 16 | |||
| 17 | Приемник указателя уровня топлива | 34.3806 | 1 | 1 | 17 | |||
| 18 | Винт ВМ4-6gx12.48.019 | ВинтВМ4-6gx12.48.019 | 4 | 4 | 18 | |||
| 19 | Петля | 744-3805100-1 | 2 | 2 | 19 | |||
| 20 | Прижим | 744-38.05.011 | 1 | 1 | 20 | |||
| 21 | Жгут проводов щитка приборов | 744Р2-3805010-3 | 21 | 21 | 21 | |||
| 22 | Лампа | А24-2 | 10 | 10 | 22 | |||
| 23 | Патрон лампы | ЛВ211-329 | 10 | 10 | 23 | |||
| 24 | Винт ВМ3-6gx20.48.016 | ВинтВМ3-6gx20.48.016 | 4 | 4 | 24 | |||
| 25 | Символ | 744Р1-3805012 | 1 | 1 | 25 | |||
| 26 | Символ | 744Р2-3805012-01 | 1 | 1 | 26 | |||
| 27 | Символ | 744Р2-3805012-03 | 1 | 1 | 27 | |||
| 28 | Блок контрольных ламп | 2311.3803-08 | 1 | 1 | 28 | |||
| 29 | Символ | 744Р2-3805012 | 1 | 1 | 29 | |||
| 30 | Символ | 744Р2-3805014 | 2 | 2 | 30 | |||
| 31 | Шайба 3.65Г.05 | Шайба3.65Г.05 | 4 | 4 | 31 | |||
| 32 | Шайба А3.01.019 | ШайбаА3.01.019 | 4 | 4 | 32 | |||
| 33 | Гайка М3-6Н.5.019 | ГайкаМ3-6Н.5.019 | 4 | 4 | 33 | |||
| 34 | Блок контрольных ламп | 2311.3803-06 | 1 | 1 | 34 | |||
| 35 | Символ | 744Р1-3805012-01 | 1 | 1 | 35 | |||
| 36 | Лампа | А24-1,2 | 8 | 8 | 36 |
