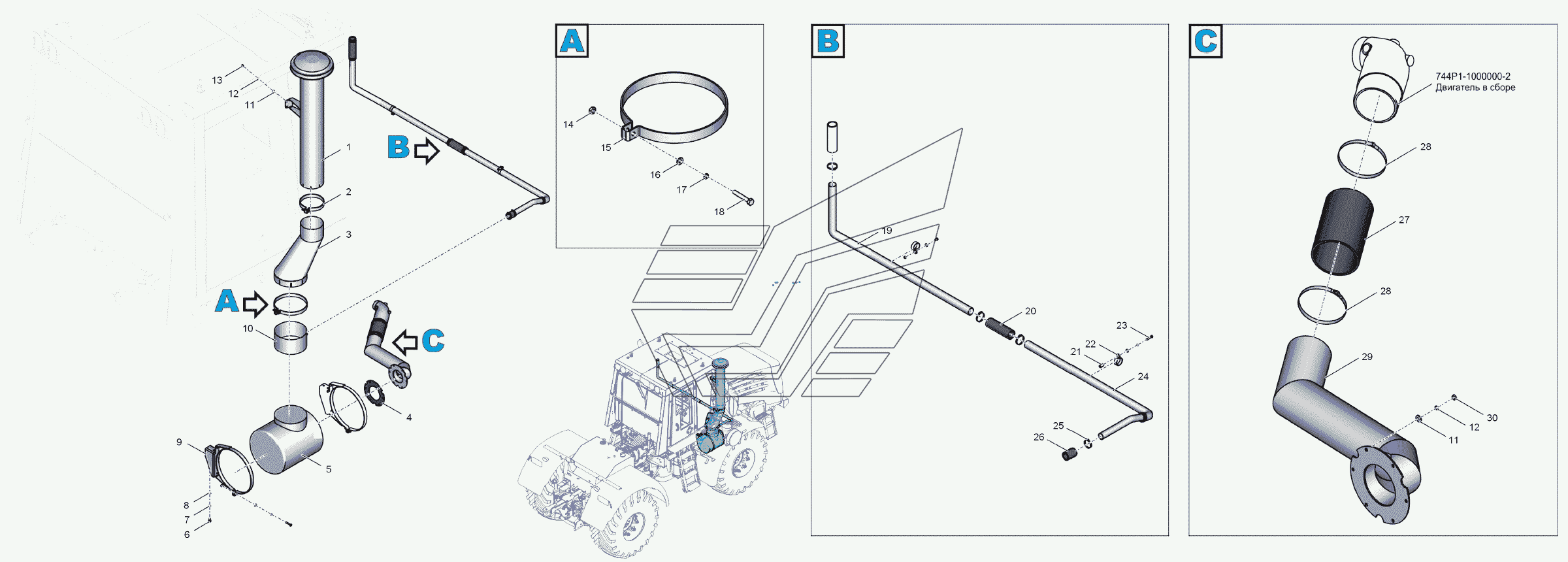

744Р3-1900000-2 Система очистки воздуха
100%
Название детали
Двигатель в сборе
Заводской номер
744Р1-1000000-2
Количество на модель
№
Название детали
Труба воздухозаборная
Заводской номер
Э744Р1-1900610
Количество на модель
1
№
1
Название детали
Хомут
Заводской номер
744Р1-1900035
Количество на модель
1
№
2
Название детали
Переходник
Заводской номер
744Р1-1900110
Количество на модель
1
№
3
Название детали
прокладка
Заводской номер
744Р-1900125
Количество на модель
1
№
4
Название детали
Воздухоочиститель
Заводской номер
2002-05-41
Количество на модель
1
№
5
Название детали
Болт М12-6gх25.56.019
Заводской номер
БолтМ12-6gх25.56.019
Количество на модель
4
№
6
Название детали
Шайба 12.65Г.05
Заводской номер
Шайба12.65Г.05
Количество на модель
4
№
7
Название детали
Шайба 13/01.019
Заводской номер
Шайба13/01.019
Количество на модель
4
№
8
Название детали
Хомут
Заводской номер
744Р1-1900100
Количество на модель
2
№
9
Название детали
Воздухоочиститель циклонный
Заводской номер
2504-05-51
Количество на модель
1
№
10
Название детали
Шайба 8,4/01.019
Заводской номер
Шайба8,4/01.019
Количество на модель
10
№
11
Название детали
Шайба 8.65Г.05
Заводской номер
Шайба8.65Г.05
Количество на модель
10
№
12
Название детали
Болт М8-6gх20.56.019
Заводской номер
БолтМ8-6gх20.56.019
Количество на модель
3
№
13
Название детали
Гайка М10-6Н-8С.019
Заводской номер
ГайкаМ10-6Н-8С.019
Количество на модель
3
№
14
Название детали
Хомут
Заводской номер
744Р1-1900036
Количество на модель
1
№
15
Название детали
Шайба 10,5/01.019
Заводской номер
Шайба10,5/01.019
Количество на модель
3
№
16
Название детали
Шайба 10.65Г.05
Заводской номер
Шайба10.65Г.05
Количество на модель
3
№
17
Название детали
Болт М10-6gх60.56.019
Заводской номер
БолтМ10-6gх60.56.019
Количество на модель
3
№
18
Название детали
Труба
Заводской номер
744Р1-1900018
Количество на модель
1
№
19
Название детали
Рукав 50х61,5-1,6
Заводской номер
Рукав50х61,5-1,6
Количество на модель
2
№
20
Название детали
Втулка
Заводской номер
744Р2-1900472
Количество на модель
1
№
21
Название детали
Хомут
Заводской номер
744-1900005
Количество на модель
2
№
22
Название детали
Болт М8-6gх50.56.019
Заводской номер
БолтМ8-6gх50.56.019
Количество на модель
1
№
23
Название детали
Труба
Заводской номер
744Р1-1900120
Количество на модель
1
№
24
Название детали
Хомут
Заводской номер
TORROS50-70/12
Количество на модель
6
№
25
Название детали
Рукав 42х55-1,5
Заводской номер
Рукав42х55-1,5
Количество на модель
1
№
26
Название детали
Рукав 125х605
Заводской номер
Рукав125х605
Количество на модель
1
№
27
Название детали
Хомут
Заводской номер
TORROS140-160/12
Количество на модель
4
№
28
Название детали
Труба
Заводской номер
744Р3-1900060
Количество на модель
1
№
29
Название детали
Гайка М8-6Н.8С.019
Заводской номер
ГайкаМ8-6Н.8С.019
Количество на модель
7
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Двигатель в сборе | 744Р1-1000000-2 | |||||||
| 1 | Труба воздухозаборная | Э744Р1-1900610 | 1 | 1 | 1 | |||
| 2 | Хомут | 744Р1-1900035 | 1 | 1 | 2 | |||
| 3 | Переходник | 744Р1-1900110 | 1 | 1 | 3 | |||
| 4 | прокладка | 744Р-1900125 | 1 | 1 | 4 | |||
| 5 | Воздухоочиститель | 2002-05-41 | 1 | 1 | 5 | |||
| 6 | Болт М12-6gх25.56.019 | БолтМ12-6gх25.56.019 | 4 | 4 | 6 | |||
| 7 | Шайба 12.65Г.05 | Шайба12.65Г.05 | 4 | 4 | 7 | |||
| 8 | Шайба 13/01.019 | Шайба13/01.019 | 4 | 4 | 8 | |||
| 9 | Хомут | 744Р1-1900100 | 2 | 2 | 9 | |||
| 10 | Воздухоочиститель циклонный | 2504-05-51 | 1 | 1 | 10 | |||
| 11 | Шайба 8,4/01.019 | Шайба8,4/01.019 | 10 | 10 | 11 | |||
| 12 | Шайба 8.65Г.05 | Шайба8.65Г.05 | 10 | 10 | 12 | |||
| 13 | Болт М8-6gх20.56.019 | БолтМ8-6gх20.56.019 | 3 | 3 | 13 | |||
| 14 | Гайка М10-6Н-8С.019 | ГайкаМ10-6Н-8С.019 | 3 | 3 | 14 | |||
| 15 | Хомут | 744Р1-1900036 | 1 | 1 | 15 | |||
| 16 | Шайба 10,5/01.019 | Шайба10,5/01.019 | 3 | 3 | 16 | |||
| 17 | Шайба 10.65Г.05 | Шайба10.65Г.05 | 3 | 3 | 17 | |||
| 18 | Болт М10-6gх60.56.019 | БолтМ10-6gх60.56.019 | 3 | 3 | 18 | |||
| 19 | Труба | 744Р1-1900018 | 1 | 1 | 19 | |||
| 20 | Рукав 50х61,5-1,6 | Рукав50х61,5-1,6 | 2 | 2 | 20 | |||
| 21 | Втулка | 744Р2-1900472 | 1 | 1 | 21 | |||
| 22 | Хомут | 744-1900005 | 2 | 2 | 22 | |||
| 23 | Болт М8-6gх50.56.019 | БолтМ8-6gх50.56.019 | 1 | 1 | 23 | |||
| 24 | Труба | 744Р1-1900120 | 1 | 1 | 24 | |||
| 25 | Хомут | TORROS50-70/12 | 6 | 6 | 25 | |||
| 26 | Рукав 42х55-1,5 | Рукав42х55-1,5 | 1 | 1 | 26 | |||
| 27 | Рукав 125х605 | Рукав125х605 | 1 | 1 | 27 | |||
| 28 | Хомут | TORROS140-160/12 | 4 | 4 | 28 | |||
| 29 | Труба | 744Р3-1900060 | 1 | 1 | 29 | |||
| 30 | Гайка М8-6Н.8С.019 | ГайкаМ8-6Н.8С.019 | 7 | 7 | 30 |
