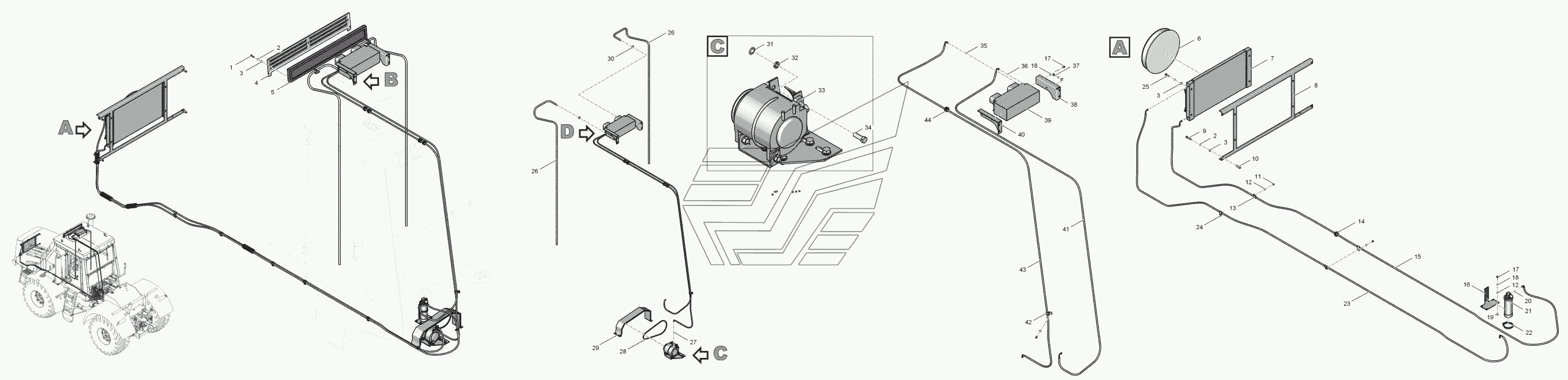

744Р1-8100000-5 Система кондиционирования воздуха кабины
100%
Название детали
Болт М8-6gх20.56.019
Заводской номер
БолтМ8-6gх20.56.019
Количество на модель
3
№
1
Название детали
Шайба 8.01.019
Заводской номер
Шайба8.01.019
Количество на модель
11
№
2
Название детали
Шайба 8.65Г.05
Заводской номер
Шайба8.65Г.05
Количество на модель
16
№
3
Название детали
Жалюзи
Заводской номер
744-6701065-2
Количество на модель
1
№
4
Название детали
Фильтр
Заводской номер
NF5902
Количество на модель
2
№
5
Название детали
Вентилятор 14
Заводской номер
99-031424-00
Количество на модель
1
№
6
Название детали
Конденсатор с кронштейном в сборе
Заводской номер
02-030630-20
Количество на модель
1
№
7
Название детали
Рамка
Заводской номер
744Р-8100020-3
Количество на модель
1
№
8
Название детали
Болт М8-6gх50.56.019
Заводской номер
БолтМ8-6gх50.56.019
Количество на модель
4
№
9
Название детали
Проставка
Заводской номер
744Р1-8100034
Количество на модель
4
№
10
Название детали
Болт М6-6gх12.56.019
Заводской номер
БолтМ6-6gх12.56.019
Количество на модель
10
№
11
Название детали
Шайба 6.65Г.05
Заводской номер
Шайба6.65Г.05
Количество на модель
7
№
12
Название детали
Хомут
Заводской номер
RSGUDIN725711.20/20.8,4
Количество на модель
7
№
13
Название детали
Кабельная стяжка
Заводской номер
Стяжка4х200
Количество на модель
15
№
14
Название детали
Хладонопровод конденсатор-ресивер
Заводской номер
05-030022-00
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
744Р1-8100040
Количество на модель
1
№
16
Название детали
Болт М6-6gх16.56.019
Заводской номер
БолтМ6-6gх16.56.019
Количество на модель
8
№
17
Название детали
Шайба 6.01.019
Заводской номер
Шайба6.01.019
Количество на модель
18
№
18
Название детали
Гайка М6-6Н.8С.019
Заводской номер
ГайкаМ6-6Н.8С.019
Количество на модель
4
№
19
Название детали
Уплотнительное кольцо
Заводской номер
9/16,08-002562-00
Количество на модель
3
№
20
Название детали
Ресивер
Заводской номер
99-003977-03
Количество на модель
1
№
21
Название детали
Хомут червячный Norma 50-70
Заводской номер
Norma50-70
Количество на модель
1
№
22
Название детали
Хладонопровод компрессор-конденсатор
Заводской номер
05-030021-03
Количество на модель
1
№
23
Название детали
Хомут обрезиненный
Заводской номер
RSGUDIN725711.25/20.8,4
Количество на модель
6
№
24
Название детали
Болт М8-6gх35.56.019
Заводской номер
БолтМ8-6gх35.56.019
Количество на модель
4
№
25
Название детали
Трубка отвода конденсата 12х1,5
Заводской номер
Трубка12х1,5
Количество на модель
7
№
26
Название детали
Кольцо уплотнительное 3/4
Заводской номер
08-003502-00
Количество на модель
2
№
27
Название детали
Ремень А-1000
Заводской номер
А-1000
Количество на модель
1
№
28
Название детали
Кожух
Заводской номер
744Р-8100025-2
Количество на модель
1
№
29
Название детали
Хомут червячный Norma12-
Заводской номер
Norma12-22
Количество на модель
2
№
30
Название детали
Шайба 10.65Г.05
Заводской номер
Шайба10.65Г.05
Количество на модель
4
№
31
Название детали
Шайба 10.01.019
Заводской номер
Шайба10.01.019
Количество на модель
4
№
32
Название детали
Компрессор
Заводской номер
744-8100010-3
Количество на модель
1
№
33
Название детали
Болт М10-6gx20.56.019
Заводской номер
БолтМ10-6gx20.56.019
Количество на модель
4
№
34
Название детали
Уплотнительное кольцо О-ring 5/8
Заводской номер
08-003501-00
Количество на модель
1
№
35
Название детали
Уплотнительное кольцо О-ring 7/8
Заводской номер
08-003503-00
Количество на модель
2
№
36
Название детали
Болт М8-6gx16.56.019
Заводской номер
БолтМ8-6gх16.56.019
Количество на модель
5
№
37
Название детали
Кронштейн
Заводской номер
744Р1-6701018-1
Количество на модель
1
№
38
Название детали
Испаритель
Заводской номер
03-133000-00
Количество на модель
1
№
39
Название детали
Кронштейн
Заводской номер
744Р1-6701018-1-01
Количество на модель
1
№
40
Название детали
Хладонопровод ресивер-испаритель
Заводской номер
05-030023-10
Количество на модель
1
№
41
Название детали
Хомут обрезиненный
Заводской номер
RSGUDIN725711.40/20.8,4
Количество на модель
1
№
42
Название детали
Хладонопровод испаритель-компрессор
Заводской номер
05-030024-13
Количество на модель
1
№
43
Название детали
Втулка
Заводской номер
73401022
Количество на модель
4
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт М8-6gх20.56.019 | БолтМ8-6gх20.56.019 | 3 | 3 | 1 | |||
| 2 | Шайба 8.01.019 | Шайба8.01.019 | 11 | 11 | 2 | |||
| 3 | Шайба 8.65Г.05 | Шайба8.65Г.05 | 16 | 16 | 3 | |||
| 4 | Жалюзи | 744-6701065-2 | 1 | 1 | 4 | |||
| 5 | Фильтр | NF5902 | 2 | 2 | 5 | |||
| 6 | Вентилятор 14 | 99-031424-00 | 1 | 1 | 6 | |||
| 7 | Конденсатор с кронштейном в сборе | 02-030630-20 | 1 | 1 | 7 | |||
| 8 | Рамка | 744Р-8100020-3 | 1 | 1 | 8 | |||
| 9 | Болт М8-6gх50.56.019 | БолтМ8-6gх50.56.019 | 4 | 4 | 9 | |||
| 10 | Проставка | 744Р1-8100034 | 4 | 4 | 10 | |||
| 11 | Болт М6-6gх12.56.019 | БолтМ6-6gх12.56.019 | 10 | 10 | 11 | |||
| 12 | Шайба 6.65Г.05 | Шайба6.65Г.05 | 7 | 7 | 12 | |||
| 13 | Хомут | RSGUDIN725711.20/20.8,4 | 7 | 7 | 13 | |||
| 14 | Кабельная стяжка | Стяжка4х200 | 15 | 15 | 14 | |||
| 15 | Хладонопровод конденсатор-ресивер | 05-030022-00 | 1 | 1 | 15 | |||
| 16 | Кронштейн | 744Р1-8100040 | 1 | 1 | 16 | |||
| 17 | Болт М6-6gх16.56.019 | БолтМ6-6gх16.56.019 | 8 | 8 | 17 | |||
| 18 | Шайба 6.01.019 | Шайба6.01.019 | 18 | 18 | 18 | |||
| 19 | Гайка М6-6Н.8С.019 | ГайкаМ6-6Н.8С.019 | 4 | 4 | 19 | |||
| 20 | Уплотнительное кольцо | 9/16,08-002562-00 | 3 | 3 | 20 | |||
| 21 | Ресивер | 99-003977-03 | 1 | 1 | 21 | |||
| 22 | Хомут червячный Norma 50-70 | Norma50-70 | 1 | 1 | 22 | |||
| 23 | Хладонопровод компрессор-конденсатор | 05-030021-03 | 1 | 1 | 23 | |||
| 24 | Хомут обрезиненный | RSGUDIN725711.25/20.8,4 | 6 | 6 | 24 | |||
| 25 | Болт М8-6gх35.56.019 | БолтМ8-6gх35.56.019 | 4 | 4 | 25 | |||
| 26 | Трубка отвода конденсата 12х1,5 | Трубка12х1,5 | 7 | 7 | 26 | |||
| 27 | Кольцо уплотнительное 3/4 | 08-003502-00 | 2 | 2 | 27 | |||
| 28 | Ремень А-1000 | А-1000 | 1 | 1 | 28 | |||
| 29 | Кожух | 744Р-8100025-2 | 1 | 1 | 29 | |||
| 30 | Хомут червячный Norma12- | Norma12-22 | 2 | 2 | 30 | |||
| 31 | Шайба 10.65Г.05 | Шайба10.65Г.05 | 4 | 4 | 31 | |||
| 32 | Шайба 10.01.019 | Шайба10.01.019 | 4 | 4 | 32 | |||
| 33 | Компрессор | 744-8100010-3 | 1 | 1 | 33 | |||
| 34 | Болт М10-6gx20.56.019 | БолтМ10-6gx20.56.019 | 4 | 4 | 34 | |||
| 35 | Уплотнительное кольцо О-ring 5/8 | 08-003501-00 | 1 | 1 | 35 | |||
| 36 | Уплотнительное кольцо О-ring 7/8 | 08-003503-00 | 2 | 2 | 36 | |||
| 37 | Болт М8-6gx16.56.019 | БолтМ8-6gх16.56.019 | 5 | 5 | 37 | |||
| 38 | Кронштейн | 744Р1-6701018-1 | 1 | 1 | 38 | |||
| 39 | Испаритель | 03-133000-00 | 1 | 1 | 39 | |||
| 40 | Кронштейн | 744Р1-6701018-1-01 | 1 | 1 | 40 | |||
| 41 | Хладонопровод ресивер-испаритель | 05-030023-10 | 1 | 1 | 41 | |||
| 42 | Хомут обрезиненный | RSGUDIN725711.40/20.8,4 | 1 | 1 | 42 | |||
| 43 | Хладонопровод испаритель-компрессор | 05-030024-13 | 1 | 1 | 43 | |||
| 44 | Втулка | 73401022 | 4 | 4 | 44 |
