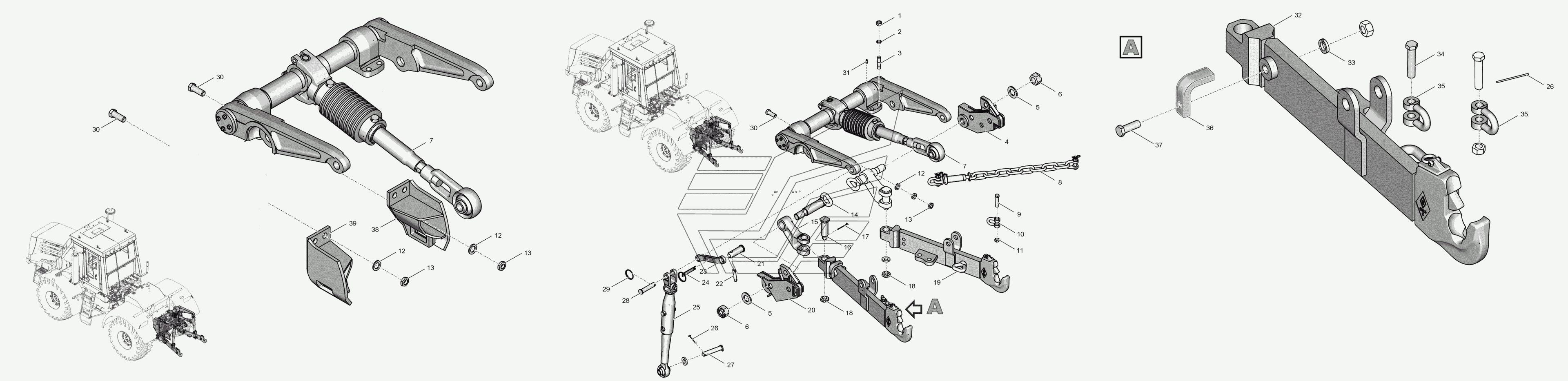

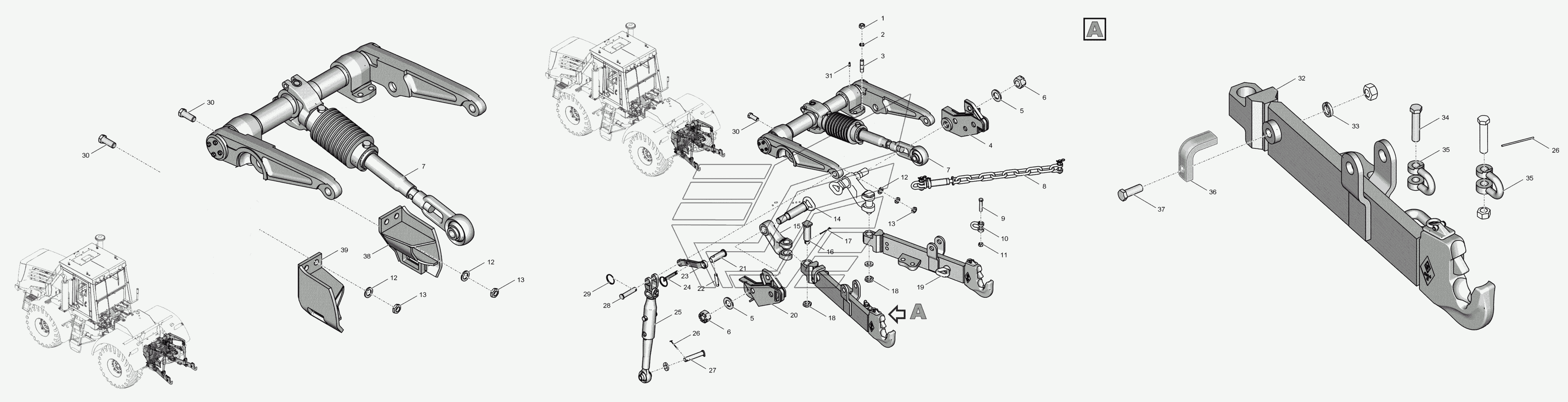

744Р3-4628000 Механизм навески
100%
Название детали
Гайка М24-6Н.8.С.019
Заводской номер
ГайкаМ24-6Н.8.С.019
Количество на модель
8
№
1
Название детали
Шайба 24.65Г.05
Заводской номер
Шайба24.65Г.05
Количество на модель
10
№
2
Название детали
Шпилька
Заводской номер
2256010-4628128
Количество на модель
8
№
3
Название детали
Упор правый
Заводской номер
2256010-4628140
Количество на модель
1
№
4
Название детали
Пружина тарельчатая
Заводской номер
700А.46.28.029
Количество на модель
2
№
5
Название детали
Гайка
Заводской номер
2256010-4628275
Количество на модель
2
№
6
Название детали
Вал рычагов
Заводской номер
2256010-4628130
Количество на модель
1
№
7
Название детали
Раскос горизонтальный
Заводской номер
700.46.28.290-1
Количество на модель
2
№
8
Название детали
Ось
Заводской номер
700А.46.28.088
Количество на модель
2
№
9
Название детали
Фиксатор
Заводской номер
700А.46.28.067
Количество на модель
2
№
10
Название детали
Гайка М20-6Н.8.С.019
Заводской номер
ГайкаМ20-6Н.8.С.019
Количество на модель
2
№
11
Название детали
Шайба 27.01.019
Заводской номер
Шайба27.01.019
Количество на модель
6
№
12
Название детали
Гайка М27-6Н.8.С.019
Заводской номер
ГайкаМ27-6Н.8.С.019
Количество на модель
12
№
13
Название детали
Ось
Заводской номер
2256010-4628014-2
Количество на модель
2
№
14
Название детали
Рычаг
Заводской номер
2256010-4628096-1
Количество на модель
2
№
15
Название детали
Ось
Заводской номер
2256010-4628022-1
Количество на модель
2
№
16
Название детали
Шплинт 6,3х71.016
Заводской номер
Шплинт6,3х71.016
Количество на модель
2
№
17
Название детали
Гайка М36х3-6Н.8.С.019
Заводской номер
ГайкаМ36х3-6Н.8.С.019
Количество на модель
2
№
18
Название детали
Тяга нижняя правая
Заводской номер
744Р3-4628100
Количество на модель
1
№
19
Название детали
Упор левый
Заводской номер
2256010-4628150
Количество на модель
1
№
20
Название детали
Палец
Заводской номер
744Р3-4628025
Количество на модель
1
№
21
Название детали
Чека
Заводской номер
700.46.28.203
Количество на модель
1
№
22
Название детали
Кронштейн
Заводской номер
744Р3-4628023
Количество на модель
1
№
23
Название детали
Планка
Заводской номер
700А.46.28.031
Количество на модель
1
№
24
Название детали
Раскос вертикальный
Заводской номер
700А.46.28.070
Количество на модель
2
№
25
Название детали
Шплинт 6,3х45.016
Заводской номер
Шплинт6,3х45.016
Количество на модель
3
№
26
Название детали
Ось
Заводской номер
700.46.251-1
Количество на модель
2
№
27
Название детали
Ось
Заводской номер
744Р3-4628024
Количество на модель
1
№
28
Название детали
Кольцо
Заводской номер
700.46.28.272-1
Количество на модель
3
№
29
Название детали
Болт М27х2-6gх70.88.45Х.019
Заводской номер
БолтМ27х2-6gх70.88.45Х.019
Количество на модель
6
№
30
Название детали
Масленка 1.3.Ц6Хр
Заводской номер
Масленка1.3.Ц6Хр
Количество на модель
2
№
31
Название детали
Тяга нижняя левая
Заводской номер
744Р3-4628100-01
Количество на модель
1
№
32
Название детали
Шайба
Заводской номер
744Р3-4628022
Количество на модель
6
№
33
Название детали
Ось
Заводской номер
700.46.28.258-1
Количество на модель
1
№
34
Название детали
Звено
Заводской номер
700А.46.28.071
Количество на модель
2
№
35
Название детали
Упор
Заводской номер
744Р3-4628021
Количество на модель
2
№
36
Название детали
Болт М24х2-6gх100.109.40Х.016
Заводской номер
БолтМ24х2-6gх100.109.40Х.016
Количество на модель
2
№
37
Название детали
Кронштейн левый
Заводской номер
2256010-4628097
Количество на модель
1
№
38
Название детали
Кронштейн правый
Заводской номер
2256010-4628098
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка М24-6Н.8.С.019 | ГайкаМ24-6Н.8.С.019 | 8 | 8 | 1 | |||
| 2 | Шайба 24.65Г.05 | Шайба24.65Г.05 | 10 | 10 | 2 | |||
| 3 | Шпилька | 2256010-4628128 | 8 | 8 | 3 | |||
| 4 | Упор правый | 2256010-4628140 | 1 | 1 | 4 | |||
| 5 | Пружина тарельчатая | 700А.46.28.029 | 2 | 2 | 5 | |||
| 6 | Гайка | 2256010-4628275 | 2 | 2 | 6 | |||
| 7 | Вал рычагов | 2256010-4628130 | 1 | 1 | 7 | |||
| 8 | Раскос горизонтальный | 700.46.28.290-1 | 2 | 2 | 8 | |||
| 9 | Ось | 700А.46.28.088 | 2 | 2 | 9 | |||
| 10 | Фиксатор | 700А.46.28.067 | 2 | 2 | 10 | |||
| 11 | Гайка М20-6Н.8.С.019 | ГайкаМ20-6Н.8.С.019 | 2 | 2 | 11 | |||
| 12 | Шайба 27.01.019 | Шайба27.01.019 | 6 | 6 | 12 | |||
| 13 | Гайка М27-6Н.8.С.019 | ГайкаМ27-6Н.8.С.019 | 12 | 12 | 13 | |||
| 14 | Ось | 2256010-4628014-2 | 2 | 2 | 14 | |||
| 15 | Рычаг | 2256010-4628096-1 | 2 | 2 | 15 | |||
| 16 | Ось | 2256010-4628022-1 | 2 | 2 | 16 | |||
| 17 | Шплинт 6,3х71.016 | Шплинт6,3х71.016 | 2 | 2 | 17 | |||
| 18 | Гайка М36х3-6Н.8.С.019 | ГайкаМ36х3-6Н.8.С.019 | 2 | 2 | 18 | |||
| 19 | Тяга нижняя правая | 744Р3-4628100 | 1 | 1 | 19 | |||
| 20 | Упор левый | 2256010-4628150 | 1 | 1 | 20 | |||
| 21 | Палец | 744Р3-4628025 | 1 | 1 | 21 | |||
| 22 | Чека | 700.46.28.203 | 1 | 1 | 22 | |||
| 23 | Кронштейн | 744Р3-4628023 | 1 | 1 | 23 | |||
| 24 | Планка | 700А.46.28.031 | 1 | 1 | 24 | |||
| 25 | Раскос вертикальный | 700А.46.28.070 | 2 | 2 | 25 | |||
| 26 | Шплинт 6,3х45.016 | Шплинт6,3х45.016 | 3 | 3 | 26 | |||
| 27 | Ось | 700.46.251-1 | 2 | 2 | 27 | |||
| 28 | Ось | 744Р3-4628024 | 1 | 1 | 28 | |||
| 29 | Кольцо | 700.46.28.272-1 | 3 | 3 | 29 | |||
| 30 | Болт М27х2-6gх70.88.45Х.019 | БолтМ27х2-6gх70.88.45Х.019 | 6 | 6 | 30 | |||
| 31 | Масленка 1.3.Ц6Хр | Масленка1.3.Ц6Хр | 2 | 2 | 31 | |||
| 32 | Тяга нижняя левая | 744Р3-4628100-01 | 1 | 1 | 32 | |||
| 33 | Шайба | 744Р3-4628022 | 6 | 6 | 33 | |||
| 34 | Ось | 700.46.28.258-1 | 1 | 1 | 34 | |||
| 35 | Звено | 700А.46.28.071 | 2 | 2 | 35 | |||
| 36 | Упор | 744Р3-4628021 | 2 | 2 | 36 | |||
| 37 | Болт М24х2-6gх100.109.40Х.016 | БолтМ24х2-6gх100.109.40Х.016 | 2 | 2 | 37 | |||
| 38 | Кронштейн левый | 2256010-4628097 | 1 | 1 | 38 | |||
| 39 | Кронштейн правый | 2256010-4628098 | 1 | 1 | 39 |
