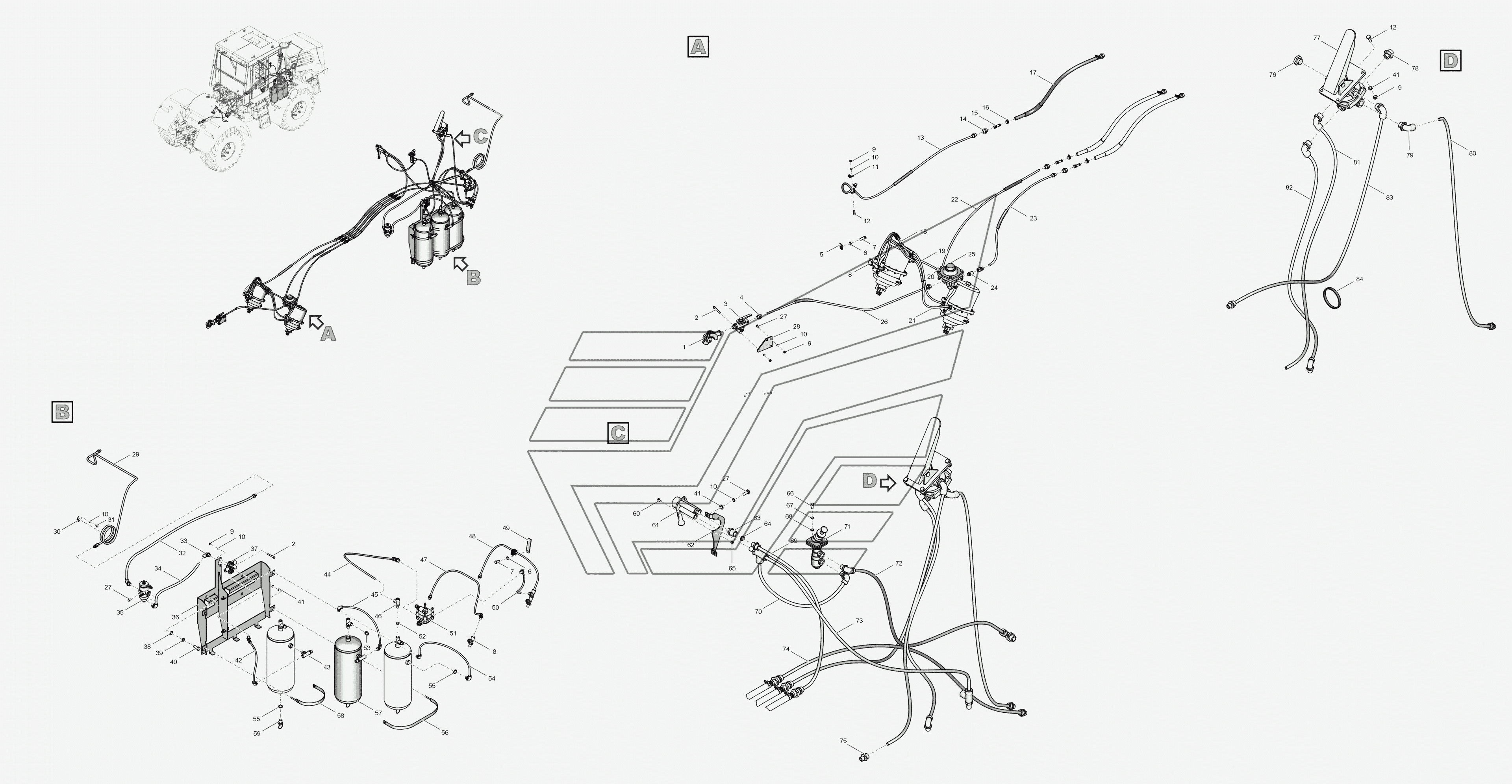

744Р2-3500000-4-01 Тормоза
100%
Название детали
Головка соединительная
Заводской номер
12.3521010-01
Количество на модель
1
№
1
Название детали
Болт М8-6gх70.56.019
Заводской номер
БолтМ8-6gх70.56.019
Количество на модель
4
№
2
Название детали
Кран разобщительный
Заводской номер
100-3520010
Количество на модель
1
№
3
Название детали
Фитинг прямой
Заводской номер
951210-М22х1,5
Количество на модель
2
№
4
Название детали
Планка
Заводской номер
744Р-3500039
Количество на модель
1
№
5
Название детали
Шайба 14.65Г.05
Заводской номер
Шайба14.65Г.05
Количество на модель
2
№
6
Название детали
Болт М14-6gх30.56.019
Заводской номер
БолтМ14-6gх30.56.019
Количество на модель
2
№
7
Название детали
Тройник вертикальный
Заводской номер
D2072М16х1,5-М22х1,5
Количество на модель
5
№
8
Название детали
Гайка М8-6Н.8С.019
Заводской номер
ГайкаМ8-6Н.8С.019
Количество на модель
13
№
9
Название детали
Шайба 8.65Г.05
Заводской номер
Шайба8.65Г.05
Количество на модель
23
№
10
Название детали
Хомут
Заводской номер
RSGUDIN725711.10/20.8,4
Количество на модель
4
№
11
Название детали
Болт М8-6gх25.56.019
Заводской номер
БолтМ8-6gх25.56.019
Количество на модель
5
№
12
Название детали
Трубка 10/8
Заводской номер
Трубка10/8
Количество на модель
№
13
Название детали
Переходник
Заводской номер
D2502М22х1,5-М22х1,5
Количество на модель
7
№
14
Название детали
Переходник
Заводской номер
D260213-М16х1,5-RU01
Количество на модель
6
№
15
Название детали
Хомут
Заводской номер
NormaTORRODIN301716-27
Количество на модель
6
№
16
Название детали
Рукав 12х20-1,6
Заводской номер
Рукав12х20-1,6
Количество на модель
№
17
Название детали
Тройник вертикальный
Заводской номер
D2072М16х1,5-М16х1,5
Количество на модель
4
№
20
Название детали
Переходник
Заводской номер
744-3500004-1
Количество на модель
1
№
24
Название детали
Клапан управления тормозами прицепа с обновленным приводом
Заводской номер
100-3522110
Количество на модель
1
№
25
Название детали
Болт М8-6gх20.56.019
Заводской номер
БолтМ8-6gх20.56.019
Количество на модель
6
№
27
Название детали
Кронштейн
Заводской номер
744Р-3500019-1
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
744Р2-3500020
Количество на модель
1
№
29
Название детали
Хомут обрезиненный
Заводской номер
RSGUDIN725711.14/20.8,4
Количество на модель
2
№
30
Название детали
Болт М8-6gx16.56.019
Заводской номер
БолтМ8-6gх16.56.019
Количество на модель
1
№
31
Название детали
Трубка 15/12
Заводской номер
Трубка15/12
Количество на модель
№
32
Название детали
Фитинг угловой
Заводской номер
950215-М22х1,5
Количество на модель
3
№
33
Название детали
Регулятор давления
Заводской номер
100-3512010
Количество на модель
1
№
35
Название детали
Кронштейн
Заводской номер
744Р1С-3500030-1
Количество на модель
1
№
36
Название детали
Клапан защитный
Заводской номер
100-3515210
Количество на модель
1
№
37
Название детали
Шайба 16.01.019
Заводской номер
Шайба16.01.019
Количество на модель
4
№
38
Название детали
Шайба 16.65Г.05
Заводской номер
Шайба16.65Г.05
Количество на модель
4
№
39
Название детали
Болт М16-6gх40.56.019
Заводской номер
БолтМ16-6gх40.56.019
Количество на модель
4
№
40
Название детали
Шайба 8.01.019
Заводской номер
Шайба8.01.019
Количество на модель
10
№
41
Название детали
Тройник горизонтальный
Заводской номер
D2062М16х1,5-М22х1,5
Количество на модель
2
№
43
Название детали
Тройник вертикальный
Заводской номер
942210-М16х1,5
Количество на модель
3
№
46
Название детали
Кронштейн
Заводской номер
744-3500200-1
Количество на модель
1
№
49
Название детали
Клапан ускорительный
Заводской номер
11.3518010
Количество на модель
1
№
51
Название детали
Прокладка 16М1
Заводской номер
Прокладка16М1
Количество на модель
3
№
52
Название детали
Клапан контрольного вывода
Заводской номер
VPCМ16х1,5-М16х1,5
Количество на модель
3
№
53
Название детали
Прокладка 22М1
Заводской номер
Прокладка22М1
Количество на модель
15
№
55
Название детали
Лента
Заводской номер
744Р1С-3500040
Количество на модель
1
№
56
Название детали
Ресивер
Заводской номер
53205-3513015
Количество на модель
3
№
57
Название детали
Лента
Заводской номер
744Р-3500260-1
Количество на модель
2
№
58
Название детали
Кран слива конденсата
Заводской номер
11.3513110-10
Количество на модель
3
№
59
Название детали
Винт В2 М6-6g12.48.019
Заводской номер
ВинтВ2М6-6g12.48.019
Количество на модель
2
№
60
Название детали
Кран
Заводской номер
Кран
Количество на модель
1
№
61
Название детали
Кронштейн
Заводской номер
2765020-35.00.140
Количество на модель
1
№
62
Название детали
Штуцер
Заводской номер
744Р1-3500067
Количество на модель
2
№
63
Название детали
Прокладка 14М1
Заводской номер
Прокладка14М1
Количество на модель
2
№
64
Название детали
Гайка накидная
Заводской номер
2256010-35.00.087-03
Количество на модель
1
№
65
Название детали
Болт М6-8gх16.56.019
Заводской номер
БолтМ6-8gх16.56.019
Количество на модель
2
№
66
Название детали
Шайба 6.65Г.05
Заводской номер
Шайба6.65Г.05
Количество на модель
2
№
67
Название детали
Шайба 6.01.019
Заводской номер
Шайба6.01.019
Количество на модель
2
№
68
Название детали
Кран тормозной обратного действия с ручным управлением
Заводской номер
11.3537410-10
Количество на модель
1
№
71
Название детали
Фитинг прямой
Заводской номер
951210-М16х1,5
Количество на модель
17
№
75
Название детали
Пробка
Заводской номер
2765060-35.00.029
Количество на модель
2
№
76
Название детали
Кран тормозной двухсекционный с педалью
Заводской номер
11.3514308
Количество на модель
1
№
77
Название детали
Штуцер
Заводской номер
2765060-3500031
Количество на модель
3
№
78
Название детали
Фитинг угловой
Заводской номер
950210-М22х1,5
Количество на модель
8
№
79
Название детали
Ремешок пластмассовый
Заводской номер
Ремешок
Количество на модель
5
№
84
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Головка соединительная | 12.3521010-01 | 1 | 1 | 1 | |||
| 2 | Болт М8-6gх70.56.019 | БолтМ8-6gх70.56.019 | 4 | 4 | 2 | |||
| 3 | Кран разобщительный | 100-3520010 | 1 | 1 | 3 | |||
| 4 | Фитинг прямой | 951210-М22х1,5 | 2 | 2 | 4 | |||
| 5 | Планка | 744Р-3500039 | 1 | 1 | 5 | |||
| 6 | Шайба 14.65Г.05 | Шайба14.65Г.05 | 2 | 2 | 6 | |||
| 7 | Болт М14-6gх30.56.019 | БолтМ14-6gх30.56.019 | 2 | 2 | 7 | |||
| 8 | Тройник вертикальный | D2072М16х1,5-М22х1,5 | 5 | 5 | 8 | |||
| 9 | Гайка М8-6Н.8С.019 | ГайкаМ8-6Н.8С.019 | 13 | 13 | 9 | |||
| 10 | Шайба 8.65Г.05 | Шайба8.65Г.05 | 23 | 23 | 10 | |||
| 11 | Хомут | RSGUDIN725711.10/20.8,4 | 4 | 4 | 11 | |||
| 12 | Болт М8-6gх25.56.019 | БолтМ8-6gх25.56.019 | 5 | 5 | 12 | |||
| 13 | Трубка 10/8 | Трубка10/8 | 13 | |||||
| 14 | Переходник | D2502М22х1,5-М22х1,5 | 7 | 7 | 14 | |||
| 15 | Переходник | D260213-М16х1,5-RU01 | 6 | 6 | 15 | |||
| 16 | Хомут | NormaTORRODIN301716-27 | 6 | 6 | 16 | |||
| 17 | Рукав 12х20-1,6 | Рукав12х20-1,6 | 17 | |||||
| 20 | Тройник вертикальный | D2072М16х1,5-М16х1,5 | 4 | 4 | 20 | |||
| 24 | Переходник | 744-3500004-1 | 1 | 1 | 24 | |||
| 25 | Клапан управления тормозами прицепа с обновленным приводом | 100-3522110 | 1 | 1 | 25 | |||
| 27 | Болт М8-6gх20.56.019 | БолтМ8-6gх20.56.019 | 6 | 6 | 27 | |||
| 28 | Кронштейн | 744Р-3500019-1 | 1 | 1 | 28 | |||
| 29 | Труба | 744Р2-3500020 | 1 | 1 | 29 | |||
| 30 | Хомут обрезиненный | RSGUDIN725711.14/20.8,4 | 2 | 2 | 30 | |||
| 31 | Болт М8-6gx16.56.019 | БолтМ8-6gх16.56.019 | 1 | 1 | 31 | |||
| 32 | Трубка 15/12 | Трубка15/12 | 32 | |||||
| 33 | Фитинг угловой | 950215-М22х1,5 | 3 | 3 | 33 | |||
| 35 | Регулятор давления | 100-3512010 | 1 | 1 | 35 | |||
| 36 | Кронштейн | 744Р1С-3500030-1 | 1 | 1 | 36 | |||
| 37 | Клапан защитный | 100-3515210 | 1 | 1 | 37 | |||
| 38 | Шайба 16.01.019 | Шайба16.01.019 | 4 | 4 | 38 | |||
| 39 | Шайба 16.65Г.05 | Шайба16.65Г.05 | 4 | 4 | 39 | |||
| 40 | Болт М16-6gх40.56.019 | БолтМ16-6gх40.56.019 | 4 | 4 | 40 | |||
| 41 | Шайба 8.01.019 | Шайба8.01.019 | 10 | 10 | 41 | |||
| 43 | Тройник горизонтальный | D2062М16х1,5-М22х1,5 | 2 | 2 | 43 | |||
| 46 | Тройник вертикальный | 942210-М16х1,5 | 3 | 3 | 46 | |||
| 49 | Кронштейн | 744-3500200-1 | 1 | 1 | 49 | |||
| 51 | Клапан ускорительный | 11.3518010 | 1 | 1 | 51 | |||
| 52 | Прокладка 16М1 | Прокладка16М1 | 3 | 3 | 52 | |||
| 53 | Клапан контрольного вывода | VPCМ16х1,5-М16х1,5 | 3 | 3 | 53 | |||
| 55 | Прокладка 22М1 | Прокладка22М1 | 15 | 15 | 55 | |||
| 56 | Лента | 744Р1С-3500040 | 1 | 1 | 56 | |||
| 57 | Ресивер | 53205-3513015 | 3 | 3 | 57 | |||
| 58 | Лента | 744Р-3500260-1 | 2 | 2 | 58 | |||
| 59 | Кран слива конденсата | 11.3513110-10 | 3 | 3 | 59 | |||
| 60 | Винт В2 М6-6g12.48.019 | ВинтВ2М6-6g12.48.019 | 2 | 2 | 60 | |||
| 61 | Кран | Кран | 1 | 1 | 61 | |||
| 62 | Кронштейн | 2765020-35.00.140 | 1 | 1 | 62 | |||
| 63 | Штуцер | 744Р1-3500067 | 2 | 2 | 63 | |||
| 64 | Прокладка 14М1 | Прокладка14М1 | 2 | 2 | 64 | |||
| 65 | Гайка накидная | 2256010-35.00.087-03 | 1 | 1 | 65 | |||
| 66 | Болт М6-8gх16.56.019 | БолтМ6-8gх16.56.019 | 2 | 2 | 66 | |||
| 67 | Шайба 6.65Г.05 | Шайба6.65Г.05 | 2 | 2 | 67 | |||
| 68 | Шайба 6.01.019 | Шайба6.01.019 | 2 | 2 | 68 | |||
| 71 | Кран тормозной обратного действия с ручным управлением | 11.3537410-10 | 1 | 1 | 71 | |||
| 75 | Фитинг прямой | 951210-М16х1,5 | 17 | 17 | 75 | |||
| 76 | Пробка | 2765060-35.00.029 | 2 | 2 | 76 | |||
| 77 | Кран тормозной двухсекционный с педалью | 11.3514308 | 1 | 1 | 77 | |||
| 78 | Штуцер | 2765060-3500031 | 3 | 3 | 78 | |||
| 79 | Фитинг угловой | 950210-М22х1,5 | 8 | 8 | 79 | |||
| 84 | Ремешок пластмассовый | Ремешок | 5 | 5 | 84 |
