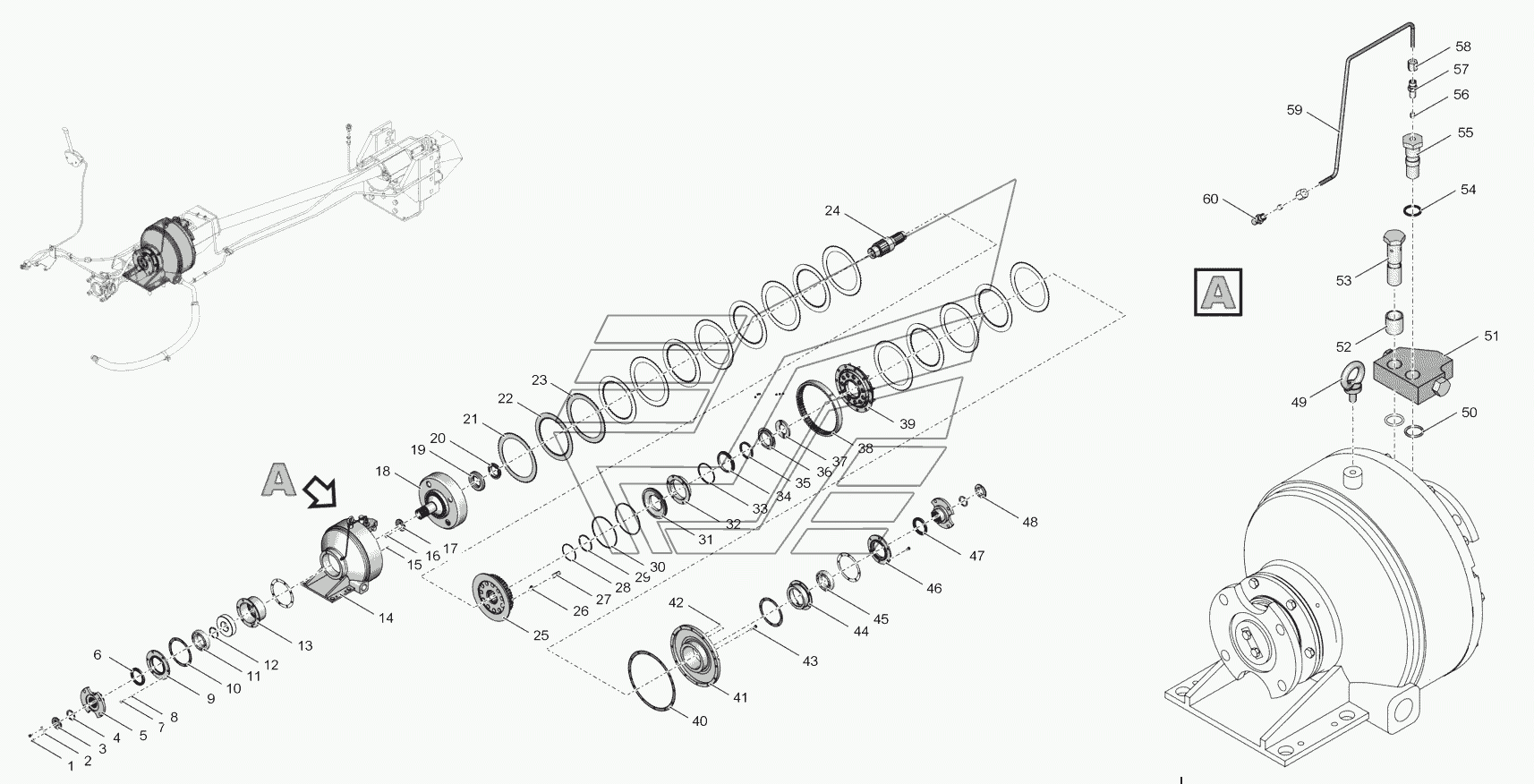

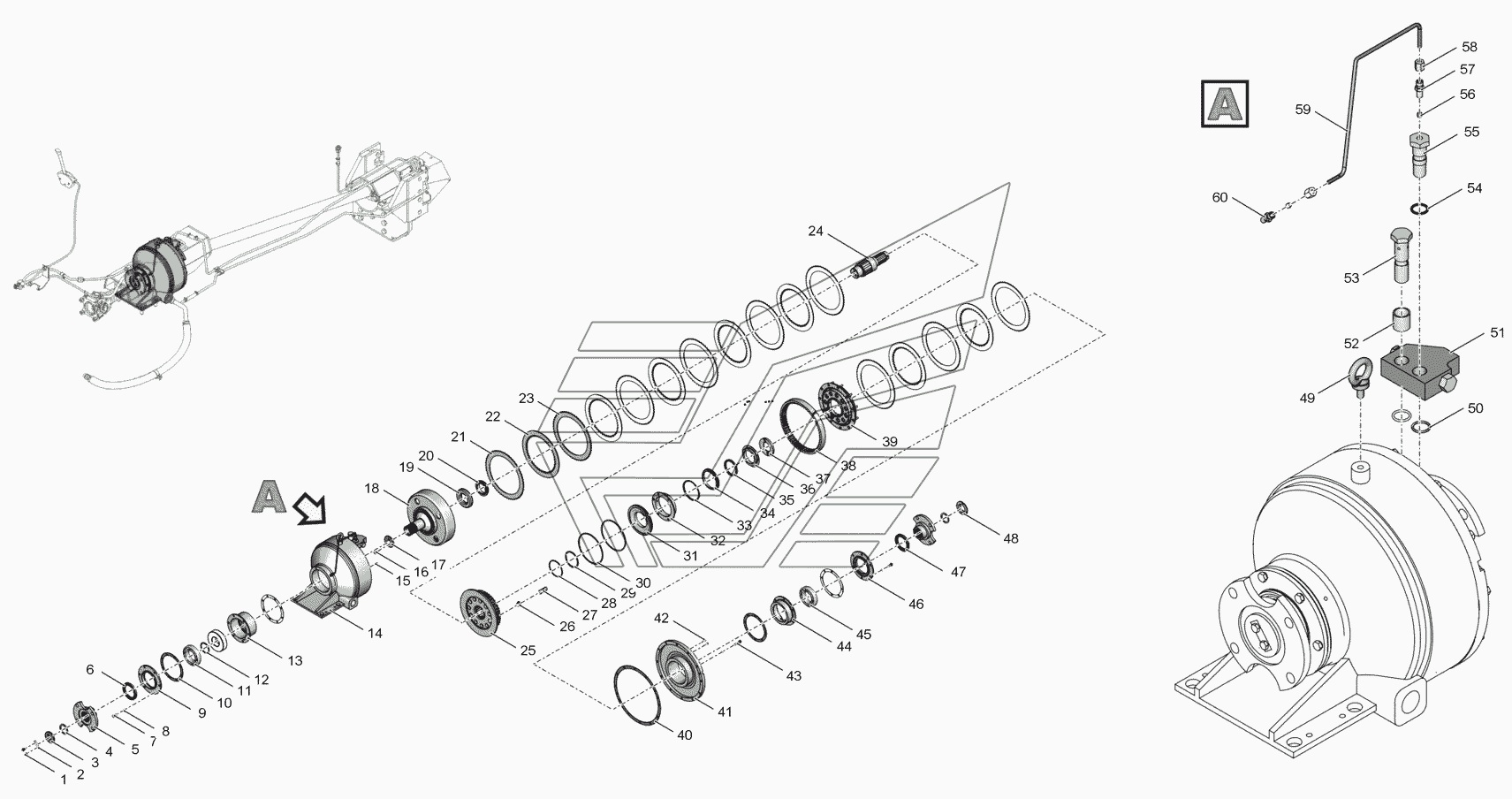

744Р-4230000 Муфта соединительная
100%
Название детали
Болт М8-6gх20.56.019
Заводской номер
БолтМ8-6gх20.56.019
Количество на модель
2
№
1
Название детали
Планка стопорная
Заводской номер
700.42.02.047
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
700.42.02.016
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
744Р-4230017
Количество на модель
2
№
4
Название детали
Фланец
Заводской номер
744Р-4230015-1
Количество на модель
2
№
5
Название детали
Манжета 75x100x10
Заводской номер
700А.17.01.430
Количество на модель
1
№
6
Название детали
Болт М8-6gх25.56.019
Заводской номер
БолтМ8-6gх25.56.019
Количество на модель
12
№
7
Название детали
Шайба 8.65Г.05
Заводской номер
Шайба8.65Г.05
Количество на модель
24
№
8
Название детали
Крышка
Заводской номер
744Р-4230021-02
Количество на модель
1
№
9
Название детали
Прокладка
Заводской номер
744Р-4230025
Количество на модель
9
№
10
Название детали
Подшипник
Заводской номер
311
Количество на модель
2
№
11
Название детали
Кольцо распорное
Заводской номер
700.17.01.141
Количество на модель
1
№
12
Название детали
Стакан
Заводской номер
744Р-4230022
Количество на модель
1
№
13
Название детали
Корпус муфты
Заводской номер
744Р-4230011
Количество на модель
1
№
14
Название детали
Штифт 8 и 8х18
Заводской номер
Штифт8и8х18
Количество на модель
2
№
15
Название детали
Болт 3М8-6gх20.88.45Х.019
Заводской номер
Болт3М8-6gх20.88.45Х.019
Количество на модель
7
№
16
Название детали
Шайба
Заводской номер
744Р-4230028
Количество на модель
1
№
17
Название детали
Вал
Заводской номер
744Р-4230010
Количество на модель
1
№
18
Название детали
Шарикоподшипник ГОСТ
Заводской номер
212
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
700А.42.30.029-1
Количество на модель
1
№
20
Название детали
Диск
Заводской номер
700А.17.01.037-3
Количество на модель
9
№
21
Название детали
Диск
Заводской номер
700А.17.01.038-2
Количество на модель
7
№
22
Название детали
Диск
Заводской номер
700А.17.01.037-1
Количество на модель
9
№
23
Название детали
Вал
Заводской номер
744Р-4230014
Количество на модель
1
№
24
Название детали
Барабан средний
Заводской номер
700А.17.01.047-2
Количество на модель
1
№
25
Название детали
Стакан
Заводской номер
700.17.01.033-1
Количество на модель
11
№
26
Название детали
Пружина
Заводской номер
700А.17.01.034-2
Количество на модель
11
№
27
Название детали
Кольцо уплотнительное
Заводской номер
700.17.01.458-1
Количество на модель
1
№
28
Название детали
Кольцо
Заводской номер
700А.17.01.101-1
Количество на модель
1
№
29
Название детали
Кольцо уплотнительное
Заводской номер
700.17.01.459
Количество на модель
2
№
30
Название детали
Диск
Заводской номер
2256010-4230023
Количество на модель
1
№
31
Название детали
Стакан
Заводской номер
700.42.30.018
Количество на модель
1
№
32
Название детали
Манжета
Заводской номер
700.17.01.324-2
Количество на модель
2
№
33
Название детали
Кольцо уплотнительное
Заводской номер
700А.17.01.051
Количество на модель
2
№
34
Название детали
Кольцо
Заводской номер
2256010-4230022
Количество на модель
1
№
35
Название детали
Кольцо
Заводской номер
700А.17.01.366-1
Количество на модель
1
№
36
Название детали
Кольцо
Заводской номер
700А.42.30.041
Количество на модель
1
№
37
Название детали
Венец
Заводской номер
2256010-4230021
Количество на модель
1
№
38
Название детали
Диск
Заводской номер
2256010-4230030
Количество на модель
1
№
39
Название детали
Прокладка
Заводской номер
744Р-4230024
Количество на модель
1
№
40
Название детали
Крышка
Заводской номер
744Р-4230012
Количество на модель
1
№
41
Название детали
Заглушка
Заводской номер
700.17.02.029
Количество на модель
2
№
42
Название детали
Болт М8-6gх45.56.019
Заводской номер
БолтМ8-6gх45.56.019
Количество на модель
12
№
43
Название детали
Стакан
Заводской номер
744Р-4230023
Количество на модель
1
№
44
Название детали
Подшипник
Заводской номер
1311
Количество на модель
1
№
45
Название детали
Крышка
Заводской номер
744Р-4230021-01
Количество на модель
1
№
46
Название детали
Манжета 75х100х10
Заводской номер
700А.17.01.450
Количество на модель
1
№
47
Название детали
Гайка
Заводской номер
744Р-4230016
Количество на модель
1
№
48
Название детали
Рым-болт М10.019
Заводской номер
Рым-болтМ10.019
Количество на модель
1
№
49
Название детали
Кольцо 022-028-36-1-3
Заводской номер
Кольцо022-028-36-1-3
Количество на модель
2
№
50
Название детали
Распределитель
Заводской номер
744-4200150-1
Количество на модель
1
№
51
Название детали
Прокладка
Заводской номер
744Р-4230019
Количество на модель
1
№
52
Название детали
Болт
Заводской номер
744-4200011-1
Количество на модель
1
№
53
Название детали
Прокладка 20 М1
Заводской номер
Прокладка20М1
Количество на модель
1
№
54
Название детали
Болт
Заводской номер
744-4200012-1
Количество на модель
1
№
55
Название детали
Муфта
Заводской номер
2256010-3500092
Количество на модель
2
№
56
Название детали
Штуцер
Заводской номер
744-4200031
Количество на модель
1
№
57
Название детали
Гайка
Заводской номер
2256010-3500087
Количество на модель
2
№
58
Название детали
Труба
Заводской номер
744-4200021
Количество на модель
1
№
59
Название детали
Штуцер
Заводской номер
744-4200022
Количество на модель
1
№
60
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт М8-6gх20.56.019 | БолтМ8-6gх20.56.019 | 2 | 2 | 1 | |||
| 2 | Планка стопорная | 700.42.02.047 | 1 | 1 | 2 | |||
| 3 | Шайба | 700.42.02.016 | 1 | 1 | 3 | |||
| 4 | Прокладка | 744Р-4230017 | 2 | 2 | 4 | |||
| 5 | Фланец | 744Р-4230015-1 | 2 | 2 | 5 | |||
| 6 | Манжета 75x100x10 | 700А.17.01.430 | 1 | 1 | 6 | |||
| 7 | Болт М8-6gх25.56.019 | БолтМ8-6gх25.56.019 | 12 | 12 | 7 | |||
| 8 | Шайба 8.65Г.05 | Шайба8.65Г.05 | 24 | 24 | 8 | |||
| 9 | Крышка | 744Р-4230021-02 | 1 | 1 | 9 | |||
| 10 | Прокладка | 744Р-4230025 | 9 | 9 | 10 | |||
| 11 | Подшипник | 311 | 2 | 2 | 11 | |||
| 12 | Кольцо распорное | 700.17.01.141 | 1 | 1 | 12 | |||
| 13 | Стакан | 744Р-4230022 | 1 | 1 | 13 | |||
| 14 | Корпус муфты | 744Р-4230011 | 1 | 1 | 14 | |||
| 15 | Штифт 8 и 8х18 | Штифт8и8х18 | 2 | 2 | 15 | |||
| 16 | Болт 3М8-6gх20.88.45Х.019 | Болт3М8-6gх20.88.45Х.019 | 7 | 7 | 16 | |||
| 17 | Шайба | 744Р-4230028 | 1 | 1 | 17 | |||
| 18 | Вал | 744Р-4230010 | 1 | 1 | 18 | |||
| 19 | Шарикоподшипник ГОСТ | 212 | 1 | 1 | 19 | |||
| 20 | Кольцо | 700А.42.30.029-1 | 1 | 1 | 20 | |||
| 21 | Диск | 700А.17.01.037-3 | 9 | 9 | 21 | |||
| 22 | Диск | 700А.17.01.038-2 | 7 | 7 | 22 | |||
| 23 | Диск | 700А.17.01.037-1 | 9 | 9 | 23 | |||
| 24 | Вал | 744Р-4230014 | 1 | 1 | 24 | |||
| 25 | Барабан средний | 700А.17.01.047-2 | 1 | 1 | 25 | |||
| 26 | Стакан | 700.17.01.033-1 | 11 | 11 | 26 | |||
| 27 | Пружина | 700А.17.01.034-2 | 11 | 11 | 27 | |||
| 28 | Кольцо уплотнительное | 700.17.01.458-1 | 1 | 1 | 28 | |||
| 29 | Кольцо | 700А.17.01.101-1 | 1 | 1 | 29 | |||
| 30 | Кольцо уплотнительное | 700.17.01.459 | 2 | 2 | 30 | |||
| 31 | Диск | 2256010-4230023 | 1 | 1 | 31 | |||
| 32 | Стакан | 700.42.30.018 | 1 | 1 | 32 | |||
| 33 | Манжета | 700.17.01.324-2 | 2 | 2 | 33 | |||
| 34 | Кольцо уплотнительное | 700А.17.01.051 | 2 | 2 | 34 | |||
| 35 | Кольцо | 2256010-4230022 | 1 | 1 | 35 | |||
| 36 | Кольцо | 700А.17.01.366-1 | 1 | 1 | 36 | |||
| 37 | Кольцо | 700А.42.30.041 | 1 | 1 | 37 | |||
| 38 | Венец | 2256010-4230021 | 1 | 1 | 38 | |||
| 39 | Диск | 2256010-4230030 | 1 | 1 | 39 | |||
| 40 | Прокладка | 744Р-4230024 | 1 | 1 | 40 | |||
| 41 | Крышка | 744Р-4230012 | 1 | 1 | 41 | |||
| 42 | Заглушка | 700.17.02.029 | 2 | 2 | 42 | |||
| 43 | Болт М8-6gх45.56.019 | БолтМ8-6gх45.56.019 | 12 | 12 | 43 | |||
| 44 | Стакан | 744Р-4230023 | 1 | 1 | 44 | |||
| 45 | Подшипник | 1311 | 1 | 1 | 45 | |||
| 46 | Крышка | 744Р-4230021-01 | 1 | 1 | 46 | |||
| 47 | Манжета 75х100х10 | 700А.17.01.450 | 1 | 1 | 47 | |||
| 48 | Гайка | 744Р-4230016 | 1 | 1 | 48 | |||
| 49 | Рым-болт М10.019 | Рым-болтМ10.019 | 1 | 1 | 49 | |||
| 50 | Кольцо 022-028-36-1-3 | Кольцо022-028-36-1-3 | 2 | 2 | 50 | |||
| 51 | Распределитель | 744-4200150-1 | 1 | 1 | 51 | |||
| 52 | Прокладка | 744Р-4230019 | 1 | 1 | 52 | |||
| 53 | Болт | 744-4200011-1 | 1 | 1 | 53 | |||
| 54 | Прокладка 20 М1 | Прокладка20М1 | 1 | 1 | 54 | |||
| 55 | Болт | 744-4200012-1 | 1 | 1 | 55 | |||
| 56 | Муфта | 2256010-3500092 | 2 | 2 | 56 | |||
| 57 | Штуцер | 744-4200031 | 1 | 1 | 57 | |||
| 58 | Гайка | 2256010-3500087 | 2 | 2 | 58 | |||
| 59 | Труба | 744-4200021 | 1 | 1 | 59 | |||
| 60 | Штуцер | 744-4200022 | 1 | 1 | 60 |
