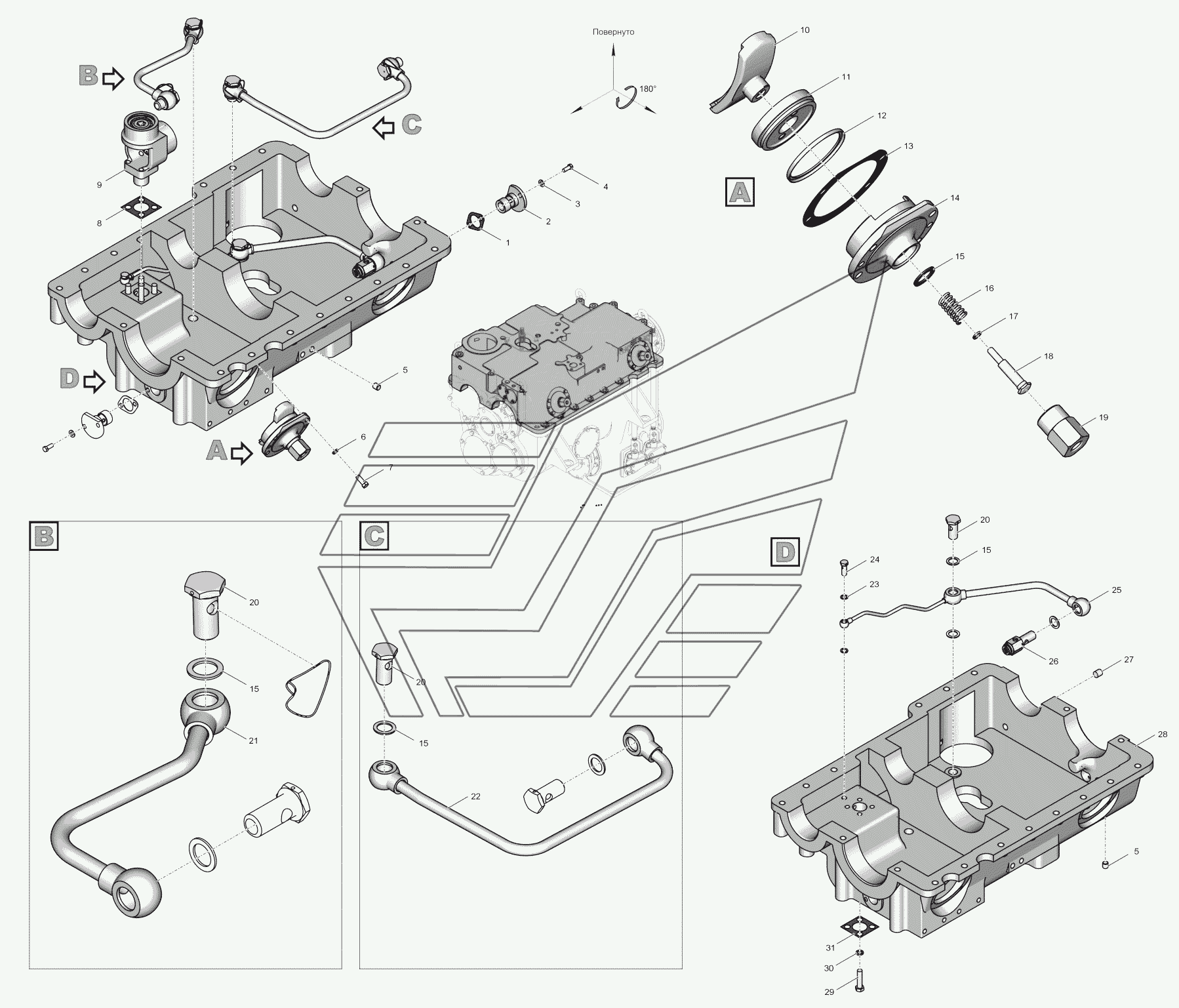

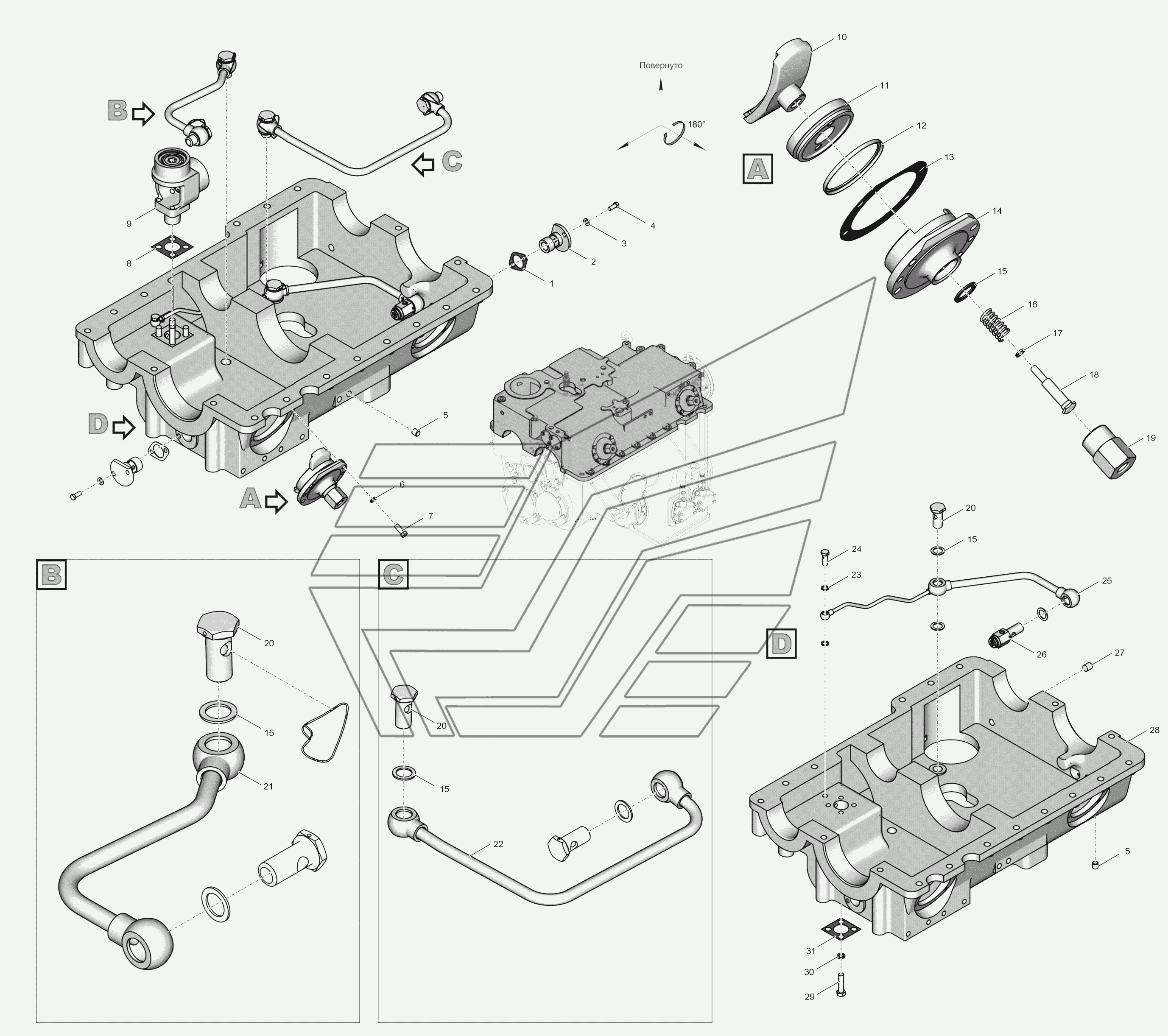

225.6010-1701.010 Картер(верхняя половина)
100%
Название детали
Прокладка
Заводской номер
700.17.01.309-1
Количество на модель
3
№
1
Название детали
Втулка
Заводской номер
700.17.01.308-1
Количество на модель
3
№
2
Название детали
Шайба 8.01.019
Заводской номер
Шайба8.01.019
Количество на модель
6
№
3
Название детали
Болт М8-6gх20.56.019
Заводской номер
БолтМ8-6gх20.56.019
Количество на модель
6
№
4
Название детали
Штифт
Заводской номер
700.17.01.364
Количество на модель
4
№
5
Название детали
Шайба 10.65Г.05
Заводской номер
Шайба10.65Г.05
Количество на модель
8
№
6
Название детали
Болт М10-6gх25.56.019
Заводской номер
БолтМ10-6gх25.56.019
Количество на модель
8
№
7
Название детали
Прокладка
Заводской номер
700.17.01.219
Количество на модель
3
№
8
Название детали
Редуктор в сборе
Заводской номер
700А.17.01.290
Количество на модель
1
№
9
Название детали
Колодка тормозная
Заводской номер
700.17.01.417-1
Количество на модель
2
№
10
Название детали
Поршень
Заводской номер
700.17.01.418-1
Количество на модель
2
№
11
Название детали
Манжета
Заводской номер
700.17.01.324-1
Количество на модель
2
№
12
Название детали
Прокладка
Заводской номер
700.17.01.398
Количество на модель
2
№
13
Название детали
Крышка
Заводской номер
700.17.01.416-1
Количество на модель
2
№
14
Название детали
Прокладка
Заводской номер
700.17.01.413-1
Количество на модель
19
№
15
Название детали
Пружина
Заводской номер
700А.17.01.034-2
Количество на модель
2
№
16
Название детали
Шайба 8.65Г.05
Заводской номер
Шайба8.65Г.05
Количество на модель
2
№
17
Название детали
Болт
Заводской номер
700.17.01.421
Количество на модель
2
№
18
Название детали
Штуцер
Заводской номер
700.17.01.419
Количество на модель
2
№
19
Название детали
Болт зажимной
Заводской номер
700.17.24.023-2
Количество на модель
5
№
20
Название детали
Труба
Заводской номер
700.17.01.480-1
Количество на модель
1
№
21
Название детали
Труба
Заводской номер
700А.17.01.480-1
Количество на модель
1
№
22
Название детали
Прокладка 12М1
Заводской номер
Прокладка12М1
Количество на модель
2
№
23
Название детали
Болт зажимной
Заводской номер
700.11.00.039
Количество на модель
1
№
24
Название детали
Труба в сборе
Заводской номер
700.17.01.490
Количество на модель
1
№
25
Название детали
Клапан
Заводской номер
700А.17.01.750
Количество на модель
1
№
26
Название детали
Штифт
Заводской номер
700.17.01.217
Количество на модель
1
№
27
Название детали
Картер
Заводской номер
2256010-1701061
Количество на модель
1
№
28
Название детали
Болт М12-6gx50.56.019
Заводской номер
БолтМ12-6gx50.56.019
Количество на модель
4
№
29
Название детали
Шайба 12.65Г.05
Заводской номер
Шайба12.65Г.05
Количество на модель
4
№
30
Название детали
Прокладка
Заводской номер
700.17.01.224
Количество на модель
3
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 700.17.01.309-1 | 3 | 3 | 1 | |||
| 2 | Втулка | 700.17.01.308-1 | 3 | 3 | 2 | |||
| 3 | Шайба 8.01.019 | Шайба8.01.019 | 6 | 6 | 3 | |||
| 4 | Болт М8-6gх20.56.019 | БолтМ8-6gх20.56.019 | 6 | 6 | 4 | |||
| 5 | Штифт | 700.17.01.364 | 4 | 4 | 5 | |||
| 6 | Шайба 10.65Г.05 | Шайба10.65Г.05 | 8 | 8 | 6 | |||
| 7 | Болт М10-6gх25.56.019 | БолтМ10-6gх25.56.019 | 8 | 8 | 7 | |||
| 8 | Прокладка | 700.17.01.219 | 3 | 3 | 8 | |||
| 9 | Редуктор в сборе | 700А.17.01.290 | 1 | 1 | 9 | |||
| 10 | Колодка тормозная | 700.17.01.417-1 | 2 | 2 | 10 | |||
| 11 | Поршень | 700.17.01.418-1 | 2 | 2 | 11 | |||
| 12 | Манжета | 700.17.01.324-1 | 2 | 2 | 12 | |||
| 13 | Прокладка | 700.17.01.398 | 2 | 2 | 13 | |||
| 14 | Крышка | 700.17.01.416-1 | 2 | 2 | 14 | |||
| 15 | Прокладка | 700.17.01.413-1 | 19 | 19 | 15 | |||
| 16 | Пружина | 700А.17.01.034-2 | 2 | 2 | 16 | |||
| 17 | Шайба 8.65Г.05 | Шайба8.65Г.05 | 2 | 2 | 17 | |||
| 18 | Болт | 700.17.01.421 | 2 | 2 | 18 | |||
| 19 | Штуцер | 700.17.01.419 | 2 | 2 | 19 | |||
| 20 | Болт зажимной | 700.17.24.023-2 | 5 | 5 | 20 | |||
| 21 | Труба | 700.17.01.480-1 | 1 | 1 | 21 | |||
| 22 | Труба | 700А.17.01.480-1 | 1 | 1 | 22 | |||
| 23 | Прокладка 12М1 | Прокладка12М1 | 2 | 2 | 23 | |||
| 24 | Болт зажимной | 700.11.00.039 | 1 | 1 | 24 | |||
| 25 | Труба в сборе | 700.17.01.490 | 1 | 1 | 25 | |||
| 26 | Клапан | 700А.17.01.750 | 1 | 1 | 26 | |||
| 27 | Штифт | 700.17.01.217 | 1 | 1 | 27 | |||
| 28 | Картер | 2256010-1701061 | 1 | 1 | 28 | |||
| 29 | Болт М12-6gx50.56.019 | БолтМ12-6gx50.56.019 | 4 | 4 | 29 | |||
| 30 | Шайба 12.65Г.05 | Шайба12.65Г.05 | 4 | 4 | 30 | |||
| 31 | Прокладка | 700.17.01.224 | 3 | 3 | 31 |
