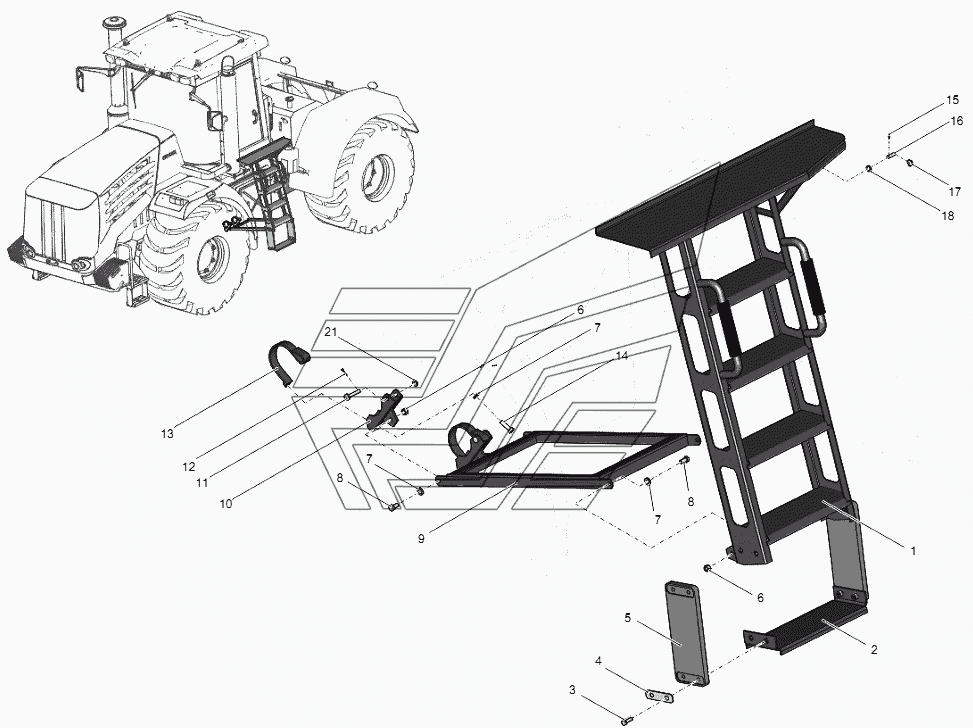

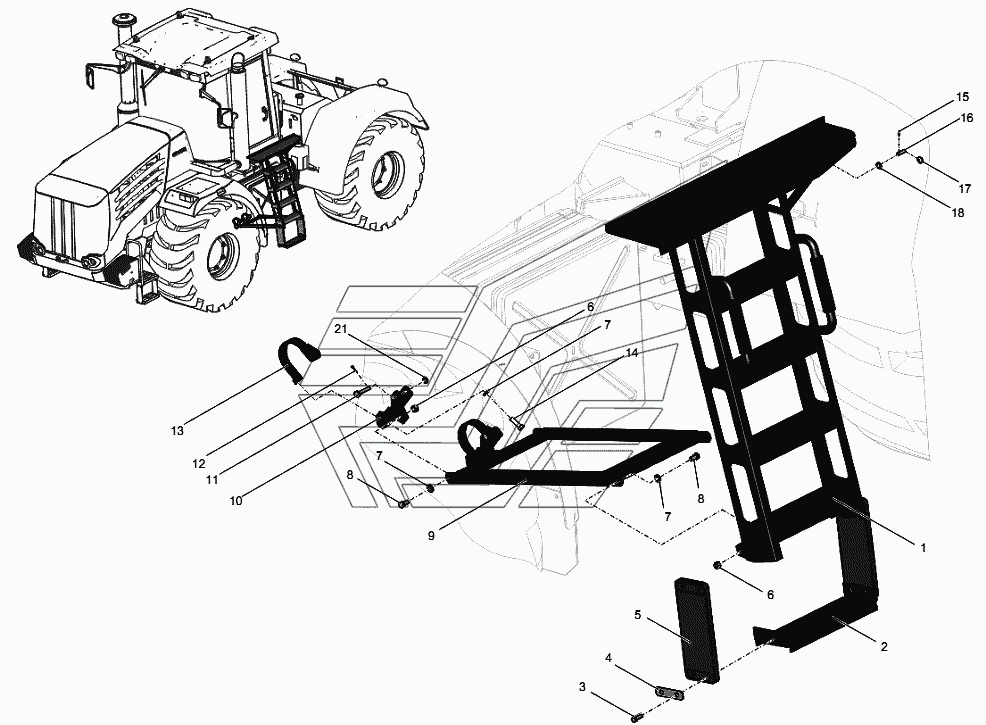

744Р-8210000-6 Лестница от 15.01.2016
100%
Название детали
Лестница
Заводской номер
744Р-8210110-3
Количество на модель
1
№
1
Название детали
Подножка
Заводской номер
744Р-8210100
Количество на модель
1
№
2
Название детали
Связь
Заводской номер
332С4.13.25.300-01
Количество на модель
2
№
3
Название детали
Планка
Заводской номер
744Р1-8210001
Количество на модель
4
№
4
Название детали
Болт М10х1,25-6gx35.56.019
Заводской номер
БолтМ10х1,25-6gx35.56.019
Количество на модель
8
№
5
Название детали
Гайка М12.7Н.8С.019
Заводской номер
ГайкаМ12.7Н.8С.019
Количество на модель
4
№
6
Название детали
Шайба 12.01.019
Заводской номер
Шайба12.01.019
Количество на модель
12
№
7
Название детали
Болт М12-6gx25.56.019
Заводской номер
БолтМ12-6gx25.56.019
Количество на модель
4
№
8
Название детали
Опора
Заводской номер
744Р-8210140
Количество на модель
1
№
9
Название детали
Опора
Заводской номер
2256010-8210070
Количество на модель
2
№
10
Название детали
Ось 6-10h12x65.45X.1.225…302
Заводской номер
Ось6-10h12x65.45X.1.225…302
Количество на модель
2
№
11
Название детали
Шплинтх
Заводской номер
Шплинт3,2х16.019
Количество на модель
2
№
12
Название детали
Стяжка
Заводской номер
2256010-8210090
Количество на модель
2
№
13
Название детали
Болт М12-6gx40.56.019
Заводской номер
БолтМ12-6gx40.56.019
Количество на модель
2
№
14
Название детали
Шплинт 2,8
Заводской номер
Шплинт2,8
Количество на модель
2
№
15
Название детали
Ось 6-10h11x35 Ст3сп
Заводской номер
Ось6-10h11x35Ст3сп
Количество на модель
2
№
16
Название детали
Кольцо для ключей А2
Заводской номер
8501-2-30
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
Шайба10.01.10.019
Количество на модель
2
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Лестница | 744Р-8210110-3 | 1 | 1 | 1 | |||
| 2 | Подножка | 744Р-8210100 | 1 | 1 | 2 | |||
| 3 | Связь | 332С4.13.25.300-01 | 2 | 2 | 3 | |||
| 4 | Планка | 744Р1-8210001 | 4 | 4 | 4 | |||
| 5 | Болт М10х1,25-6gx35.56.019 | БолтМ10х1,25-6gx35.56.019 | 8 | 8 | 5 | |||
| 6 | Гайка М12.7Н.8С.019 | ГайкаМ12.7Н.8С.019 | 4 | 4 | 6 | |||
| 7 | Шайба 12.01.019 | Шайба12.01.019 | 12 | 12 | 7 | |||
| 8 | Болт М12-6gx25.56.019 | БолтМ12-6gx25.56.019 | 4 | 4 | 8 | |||
| 9 | Опора | 744Р-8210140 | 1 | 1 | 9 | |||
| 10 | Опора | 2256010-8210070 | 2 | 2 | 10 | |||
| 11 | Ось 6-10h12x65.45X.1.225…302 | Ось6-10h12x65.45X.1.225…302 | 2 | 2 | 11 | |||
| 12 | Шплинтх | Шплинт3,2х16.019 | 2 | 2 | 12 | |||
| 13 | Стяжка | 2256010-8210090 | 2 | 2 | 13 | |||
| 14 | Болт М12-6gx40.56.019 | БолтМ12-6gx40.56.019 | 2 | 2 | 14 | |||
| 15 | Шплинт 2,8 | Шплинт2,8 | 2 | 2 | 15 | |||
| 16 | Ось 6-10h11x35 Ст3сп | Ось6-10h11x35Ст3сп | 2 | 2 | 16 | |||
| 17 | Кольцо для ключей А2 | 8501-2-30 | 2 | 2 | 17 | |||
| 18 | Шайба | Шайба10.01.10.019 | 2 | 2 | 18 |
