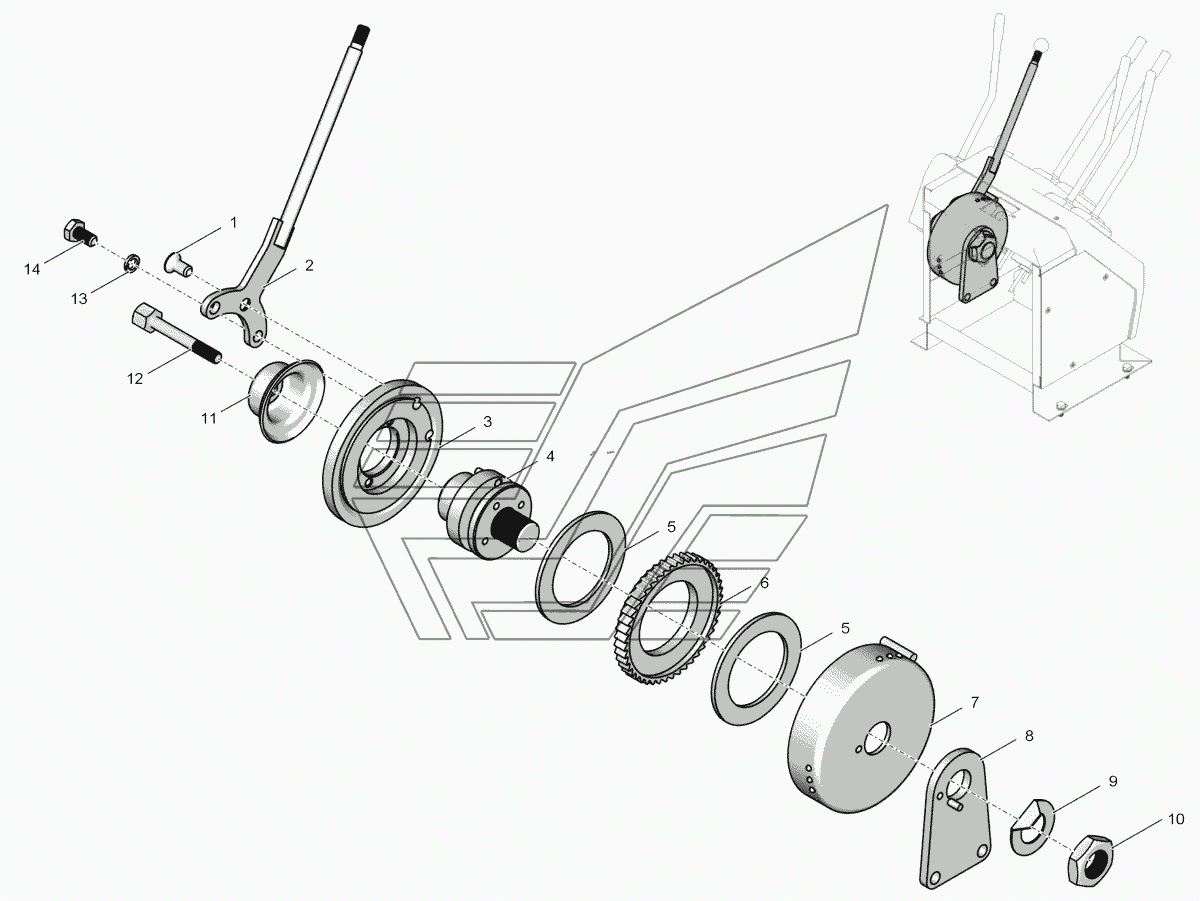

744Р-1108010-2 Акселератор
100%
Название детали
Винт 2М10-6gx20.46.019
Заводской номер
Винт2М10-6gx20.46.019
Количество на модель
1
№
1
Название детали
Рукоятка акселератора
Заводской номер
744Р-1108020-2
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
700.11.08.023
Количество на модель
1
№
3
Название детали
Тормозов акселератора в сборе
Заводской номер
700.11.08.100
Количество на модель
1
№
4
Название детали
Накладка сцепления
Заводской номер
700.11.08.019-1
Количество на модель
2
№
5
Название детали
Шестерня храповая
Заводской номер
700.11.08.017
Количество на модель
1
№
6
Название детали
Стопор с контроллером
Заводской номер
744Р-1108030-2
Количество на модель
1
№
7
Название детали
Кронштейн акселератора
Заводской номер
744Р-1108040
Количество на модель
1
№
8
Название детали
Шайба замковая
Заводской номер
700.11.08.043
Количество на модель
1
№
9
Название детали
Гайка М27х2-6Н.8С.019
Заводской номер
ГайкаМ27х2-6Н.8С.019
Количество на модель
1
№
10
Название детали
Крышка-колпачок акселератора
Заводской номер
700.11.08.021
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
700.11.08.064
Количество на модель
1
№
12
Название детали
Шайба 10.65Г.05
Заводской номер
Шайба10.65Г.05
Количество на модель
1
№
13
Название детали
Болт М10.6gx20.56.019
Заводской номер
БолтМ10.6gx20.56.019
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Винт 2М10-6gx20.46.019 | Винт2М10-6gx20.46.019 | 1 | 1 | 1 | |||
| 2 | Рукоятка акселератора | 744Р-1108020-2 | 1 | 1 | 2 | |||
| 3 | Шайба | 700.11.08.023 | 1 | 1 | 3 | |||
| 4 | Тормозов акселератора в сборе | 700.11.08.100 | 1 | 1 | 4 | |||
| 5 | Накладка сцепления | 700.11.08.019-1 | 2 | 2 | 5 | |||
| 6 | Шестерня храповая | 700.11.08.017 | 1 | 1 | 6 | |||
| 7 | Стопор с контроллером | 744Р-1108030-2 | 1 | 1 | 7 | |||
| 8 | Кронштейн акселератора | 744Р-1108040 | 1 | 1 | 8 | |||
| 9 | Шайба замковая | 700.11.08.043 | 1 | 1 | 9 | |||
| 10 | Гайка М27х2-6Н.8С.019 | ГайкаМ27х2-6Н.8С.019 | 1 | 1 | 10 | |||
| 11 | Крышка-колпачок акселератора | 700.11.08.021 | 1 | 1 | 11 | |||
| 12 | Болт | 700.11.08.064 | 1 | 1 | 12 | |||
| 13 | Шайба 10.65Г.05 | Шайба10.65Г.05 | 1 | 1 | 13 | |||
| 14 | Болт М10.6gx20.56.019 | БолтМ10.6gx20.56.019 | 1 | 1 | 14 |
