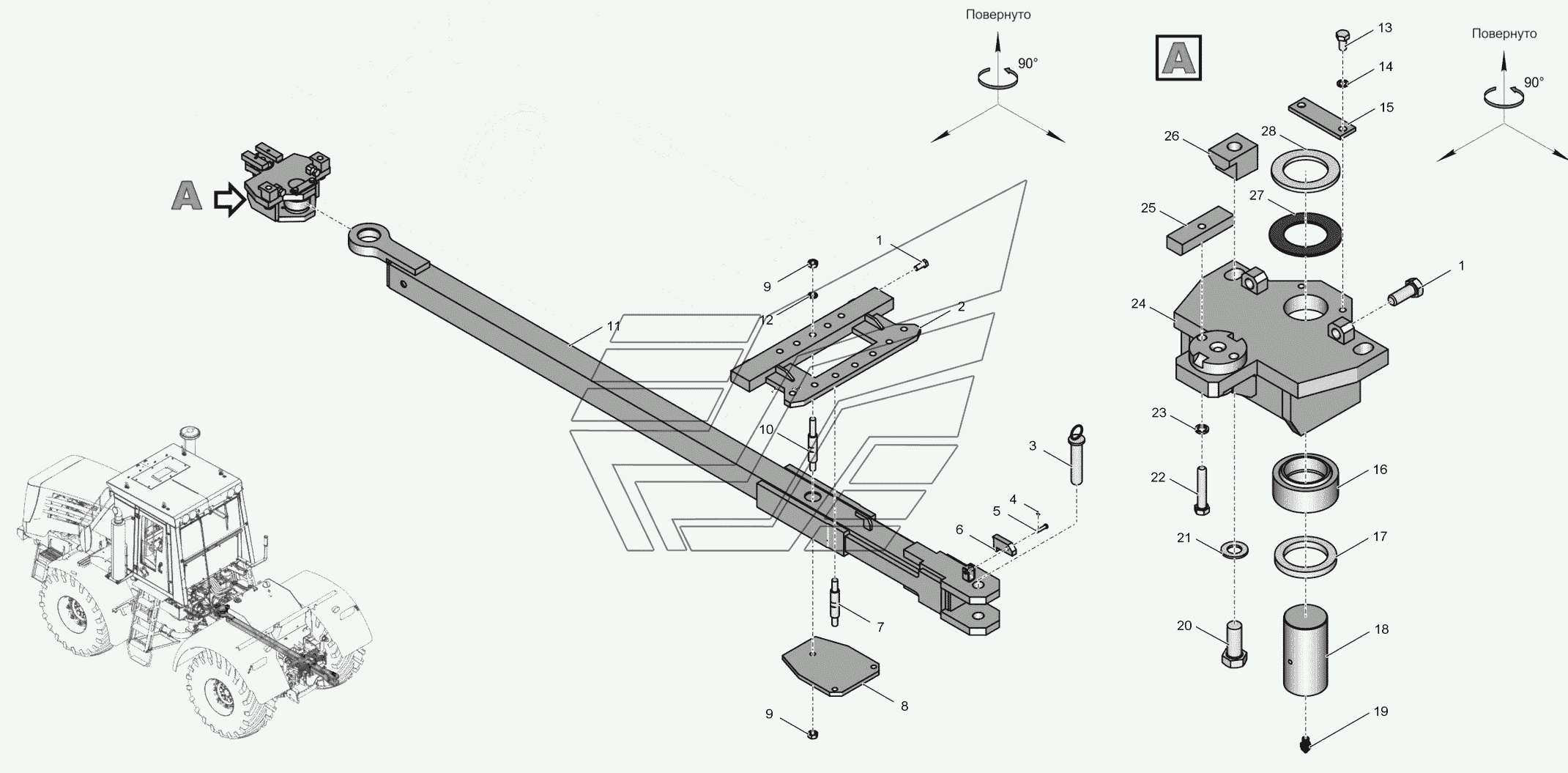

744Р1-4642000 Маятниковое прицепное устройство
100%
Название детали
Болт М16-6gх40.88.45Х.019
Заводской номер
БолтМ16-6gх40.88.45Х.019
Количество на модель
4
№
1
Название детали
Опора
Заводской номер
744Р1-4642010
Количество на модель
1
№
2
Название детали
Палец
Заводской номер
744Р1-4642040
Количество на модель
1
№
3
Название детали
Шплинт 2,5х20.016
Заводской номер
Шплинт2,5х20.016
Количество на модель
1
№
4
Название детали
Ось 6-10b12х45.45х.1.225...302 Ц9 Хр
Заводской номер
Ось6-10b12х45.45х.1.225...302Ц9Хр
Количество на модель
1
№
5
Название детали
Стопор
Заводской номер
744Р1-4642027
Количество на модель
1
№
6
Название детали
Шпилька
Заводской номер
744Р1-4642013
Количество на модель
2
№
7
Название детали
Плата
Заводской номер
744Р1-4642014
Количество на модель
1
№
8
Название детали
Гайка М20х1,5-6Н.8С.019
Заводской номер
ГайкаМ20х1,5-6Н.8С.019
Количество на модель
6
№
9
Название детали
Шпилька
Заводской номер
744Р1-4642013-01
Количество на модель
1
№
10
Название детали
Тяга продольная
Заводской номер
744Р1-4642020-1
Количество на модель
1
№
11
Название детали
Шайба 20.65Г.05
Заводской номер
Шайба20.65Г.05
Количество на модель
3
№
12
Название детали
Болт М10-6gх20.56.019
Заводской номер
БолтМ10-6gх20.56.019
Количество на модель
4
№
13
Название детали
Шайба 10.65Г.05
Заводской номер
Шайба10.65Г.05
Количество на модель
4
№
14
Название детали
Пластинка
Заводской номер
744Р1-4642015
Количество на модель
2
№
15
Название детали
Подшипник
Заводской номер
ШС60
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
744Р1-4642017
Количество на модель
1
№
17
Название детали
Ось
Заводской номер
744Р1-4642029
Количество на модель
1
№
18
Название детали
Масленка 1,3 Ц 6хр
Заводской номер
Масленка1,3Ц6хр
Количество на модель
1
№
19
Название детали
Болт М20х1,5-6gх55.88.45Х.019
Заводской номер
БолтМ20х1,5-6gх55.88.45Х.019
Количество на модель
2
№
20
Название детали
Шайба 20.01.019
Заводской номер
Шайба20.01.019
Количество на модель
2
№
21
Название детали
Болт М12-6gх 65.88.45Х.019
Заводской номер
БолтМ12-6gх65.88.45Х.019
Количество на модель
2
№
22
Название детали
Шайба 12.65Г.05
Заводской номер
Шайба12.65Г.05
Количество на модель
2
№
23
Название детали
Кронштейн
Заводской номер
744Р1-4642030
Количество на модель
1
№
24
Название детали
Планка
Заводской номер
744Р1-4642004
Количество на модель
2
№
25
Название детали
Зажим
Заводской номер
744Р1-4642005
Количество на модель
2
№
26
Название детали
Прокладка
Заводской номер
744Р1-4642019
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
744Р1-4642018
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт М16-6gх40.88.45Х.019 | БолтМ16-6gх40.88.45Х.019 | 4 | 4 | 1 | |||
| 2 | Опора | 744Р1-4642010 | 1 | 1 | 2 | |||
| 3 | Палец | 744Р1-4642040 | 1 | 1 | 3 | |||
| 4 | Шплинт 2,5х20.016 | Шплинт2,5х20.016 | 1 | 1 | 4 | |||
| 5 | Ось 6-10b12х45.45х.1.225...302 Ц9 Хр | Ось6-10b12х45.45х.1.225...302Ц9Хр | 1 | 1 | 5 | |||
| 6 | Стопор | 744Р1-4642027 | 1 | 1 | 6 | |||
| 7 | Шпилька | 744Р1-4642013 | 2 | 2 | 7 | |||
| 8 | Плата | 744Р1-4642014 | 1 | 1 | 8 | |||
| 9 | Гайка М20х1,5-6Н.8С.019 | ГайкаМ20х1,5-6Н.8С.019 | 6 | 6 | 9 | |||
| 10 | Шпилька | 744Р1-4642013-01 | 1 | 1 | 10 | |||
| 11 | Тяга продольная | 744Р1-4642020-1 | 1 | 1 | 11 | |||
| 12 | Шайба 20.65Г.05 | Шайба20.65Г.05 | 3 | 3 | 12 | |||
| 13 | Болт М10-6gх20.56.019 | БолтМ10-6gх20.56.019 | 4 | 4 | 13 | |||
| 14 | Шайба 10.65Г.05 | Шайба10.65Г.05 | 4 | 4 | 14 | |||
| 15 | Пластинка | 744Р1-4642015 | 2 | 2 | 15 | |||
| 16 | Подшипник | ШС60 | 1 | 1 | 16 | |||
| 17 | Шайба | 744Р1-4642017 | 1 | 1 | 17 | |||
| 18 | Ось | 744Р1-4642029 | 1 | 1 | 18 | |||
| 19 | Масленка 1,3 Ц 6хр | Масленка1,3Ц6хр | 1 | 1 | 19 | |||
| 20 | Болт М20х1,5-6gх55.88.45Х.019 | БолтМ20х1,5-6gх55.88.45Х.019 | 2 | 2 | 20 | |||
| 21 | Шайба 20.01.019 | Шайба20.01.019 | 2 | 2 | 21 | |||
| 22 | Болт М12-6gх 65.88.45Х.019 | БолтМ12-6gх65.88.45Х.019 | 2 | 2 | 22 | |||
| 23 | Шайба 12.65Г.05 | Шайба12.65Г.05 | 2 | 2 | 23 | |||
| 24 | Кронштейн | 744Р1-4642030 | 1 | 1 | 24 | |||
| 25 | Планка | 744Р1-4642004 | 2 | 2 | 25 | |||
| 26 | Зажим | 744Р1-4642005 | 2 | 2 | 26 | |||
| 27 | Прокладка | 744Р1-4642019 | 1 | 1 | 27 | |||
| 28 | Шайба | 744Р1-4642018 | 1 | 1 | 28 |
