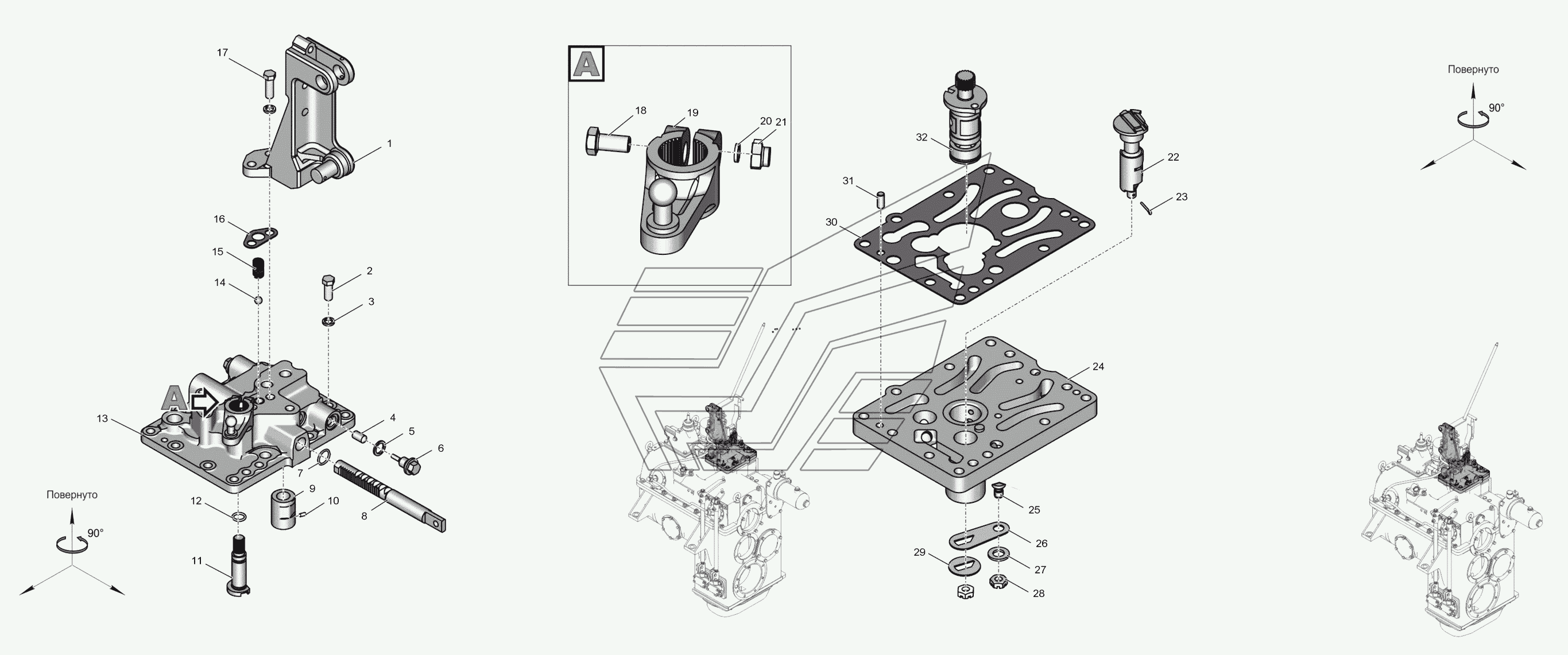

744Р-1702000-1 Механизм переключения передач
100%
Название детали
Кронштейн
Заводской номер
2256010-1702010-1
Количество на модель
1
№
1
Название детали
Болт М8-6gх25.56.019
Заводской номер
БолтМ8-6gх25.56.019
Количество на модель
3
№
2
Название детали
Шайба 10.65Г.05
Заводской номер
Шайба10.65Г.05
Количество на модель
6
№
3
Название детали
Золотник
Заводской номер
700А-1702028
Количество на модель
3
№
4
Название детали
Прокладка
Заводской номер
700-1704039-1
Количество на модель
4
№
5
Название детали
Пробка
Заводской номер
700А-1702024
Количество на модель
4
№
6
Название детали
Кольцо 018-022-25-1-3
Заводской номер
Кольцо018-022-25-1-3
Количество на модель
1
№
7
Название детали
Грабли
Заводской номер
744Р-1702036
Количество на модель
1
№
8
Название детали
Пробка
Заводской номер
700А-1702045-2
Количество на модель
1
№
9
Название детали
Штифт 4 и 8х8
Заводской номер
Штифт4и8х8
Количество на модель
1
№
10
Название детали
Поводок
Заводской номер
700-1702022
Количество на модель
2
№
11
Название детали
Кольцо 014-018-25-1-3
Заводской номер
Кольцо014-018-25-1-3
Количество на модель
2
№
12
Название детали
Крышка
Заводской номер
744Р-1702020
Количество на модель
1
№
13
Название детали
Шарик Б9,525-100
Заводской номер
ШарикБ9,525-100
Количество на модель
1
№
14
Название детали
Пружина
Заводской номер
700А-1702049
Количество на модель
1
№
15
Название детали
Прокладка
Заводской номер
744-1702012
Количество на модель
1
№
16
Название детали
Болт М10-6gх30.56.019
Заводской номер
БолтМ10-6gх30.56.019
Количество на модель
3
№
17
Название детали
Болт М8-6gх30.56.019
Заводской номер
БолтМ8-6gх30.56.019
Количество на модель
1
№
18
Название детали
Рычаг
Заводской номер
700-1702040-1
Количество на модель
1
№
19
Название детали
Шайба 8.65Г.05
Заводской номер
Шайба8.65Г.05
Количество на модель
1
№
20
Название детали
Гайка М8-6Н.8.019
Заводской номер
ГайкаМ8-6Н.8.019
Количество на модель
1
№
21
Название детали
Золотник
Заводской номер
700А-1702032-3
Количество на модель
1
№
22
Название детали
Шплинт 2,5х16.016
Заводской номер
Шплинт2,5х16.016
Количество на модель
2
№
23
Название детали
Корпус
Заводской номер
744Р-1702010
Количество на модель
1
№
24
Название детали
Упор
Заводской номер
700А-1702038-1
Количество на модель
1
№
25
Название детали
Защелка
Заводской номер
700А-1702037-2
Количество на модель
1
№
26
Название детали
Шайба 13 DIN 125, 01.019
Заводской номер
Шайба13DIN125,01.019
Количество на модель
1
№
27
Название детали
Гайка М10.6Н.8С.019
Заводской номер
ГайкаМ10.6Н.8С.019
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
700А-1702035-1
Количество на модель
1
№
29
Название детали
Прокладка
Заводской номер
700А-1702026-2
Количество на модель
1
№
30
Название детали
Штифт 8 и 8х8
Заводской номер
Штифт8и8х8
Количество на модель
2
№
31
Название детали
Золотник
Заводской номер
744Р-1702030
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 2256010-1702010-1 | 1 | 1 | 1 | |||
| 2 | Болт М8-6gх25.56.019 | БолтМ8-6gх25.56.019 | 3 | 3 | 2 | |||
| 3 | Шайба 10.65Г.05 | Шайба10.65Г.05 | 6 | 6 | 3 | |||
| 4 | Золотник | 700А-1702028 | 3 | 3 | 4 | |||
| 5 | Прокладка | 700-1704039-1 | 4 | 4 | 5 | |||
| 6 | Пробка | 700А-1702024 | 4 | 4 | 6 | |||
| 7 | Кольцо 018-022-25-1-3 | Кольцо018-022-25-1-3 | 1 | 1 | 7 | |||
| 8 | Грабли | 744Р-1702036 | 1 | 1 | 8 | |||
| 9 | Пробка | 700А-1702045-2 | 1 | 1 | 9 | |||
| 10 | Штифт 4 и 8х8 | Штифт4и8х8 | 1 | 1 | 10 | |||
| 11 | Поводок | 700-1702022 | 2 | 2 | 11 | |||
| 12 | Кольцо 014-018-25-1-3 | Кольцо014-018-25-1-3 | 2 | 2 | 12 | |||
| 13 | Крышка | 744Р-1702020 | 1 | 1 | 13 | |||
| 14 | Шарик Б9,525-100 | ШарикБ9,525-100 | 1 | 1 | 14 | |||
| 15 | Пружина | 700А-1702049 | 1 | 1 | 15 | |||
| 16 | Прокладка | 744-1702012 | 1 | 1 | 16 | |||
| 17 | Болт М10-6gх30.56.019 | БолтМ10-6gх30.56.019 | 3 | 3 | 17 | |||
| 18 | Болт М8-6gх30.56.019 | БолтМ8-6gх30.56.019 | 1 | 1 | 18 | |||
| 19 | Рычаг | 700-1702040-1 | 1 | 1 | 19 | |||
| 20 | Шайба 8.65Г.05 | Шайба8.65Г.05 | 1 | 1 | 20 | |||
| 21 | Гайка М8-6Н.8.019 | ГайкаМ8-6Н.8.019 | 1 | 1 | 21 | |||
| 22 | Золотник | 700А-1702032-3 | 1 | 1 | 22 | |||
| 23 | Шплинт 2,5х16.016 | Шплинт2,5х16.016 | 2 | 2 | 23 | |||
| 24 | Корпус | 744Р-1702010 | 1 | 1 | 24 | |||
| 25 | Упор | 700А-1702038-1 | 1 | 1 | 25 | |||
| 26 | Защелка | 700А-1702037-2 | 1 | 1 | 26 | |||
| 27 | Шайба 13 DIN 125, 01.019 | Шайба13DIN125,01.019 | 1 | 1 | 27 | |||
| 28 | Гайка М10.6Н.8С.019 | ГайкаМ10.6Н.8С.019 | 2 | 2 | 28 | |||
| 29 | Шайба | 700А-1702035-1 | 1 | 1 | 29 | |||
| 30 | Прокладка | 700А-1702026-2 | 1 | 1 | 30 | |||
| 31 | Штифт 8 и 8х8 | Штифт8и8х8 | 2 | 2 | 31 | |||
| 32 | Золотник | 744Р-1702030 | 1 | 1 | 32 |
