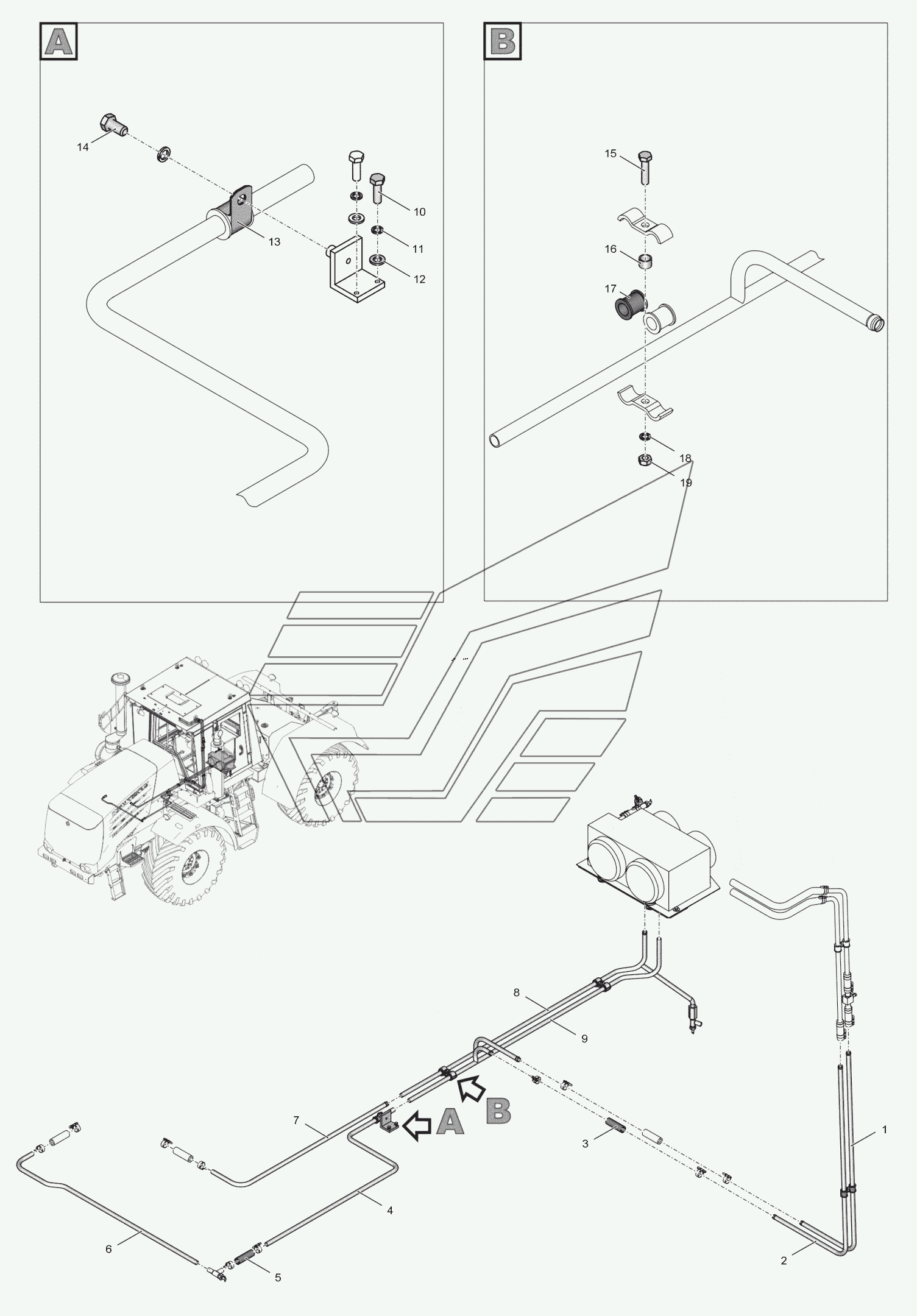

744Р2-8110000-3 Система отопления кабины
100%
Название детали
Труба
Заводской номер
744Р-8110011
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
744Р-8110011-07
Количество на модель
1
№
2
Название детали
Трубка
Заводской номер
701.81.00.014-1
Количество на модель
6
№
3
Название детали
Труба
Заводской номер
744Р2-8100304
Количество на модель
1
№
4
Название детали
Хомут для рукавов
Заводской номер
12-25,9С7-W1
Количество на модель
12
№
5
Название детали
Труба
Заводской номер
744Р2-8100302
Количество на модель
1
№
6
Название детали
Труба
Заводской номер
744Р2-8100301
Количество на модель
1
№
7
Название детали
Труба
Заводской номер
744Р2-8100420
Количество на модель
1
№
8
Название детали
Труба
Заводской номер
744Р-8110010
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
БолтМ6-6gх20.56.019
Количество на модель
2
№
10
Название детали
Шайба 6.65Г.05
Заводской номер
Шайба6.65Г.05
Количество на модель
2
№
11
Название детали
Шайба А6.01.019
Заводской номер
ШайбаА6.01.019
Количество на модель
2
№
12
Название детали
Скоба 22.22.9,0
Заводской номер
Скоба22.22.9,0
Количество на модель
1
№
13
Название детали
Болт М8-6gx16.56.019
Заводской номер
БолтМ8-6gх16.56.019
Количество на модель
1
№
14
Название детали
Болт М8-6gх35.56.019
Заводской номер
БолтМ8-6gх35.56.019
Количество на модель
1
№
15
Название детали
Втулка
Заводской номер
700А.34.00.029
Количество на модель
1
№
16
Название детали
Втулка
Заводской номер
700А.11.00.057-02
Количество на модель
3
№
17
Название детали
Шайба 8.65Г.05
Заводской номер
Шайба8.65Г.05
Количество на модель
2
№
18
Название детали
Гайка М8-6Н.8С.019
Заводской номер
ГайкаМ8-6Н.8С.019
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | 744Р-8110011 | 1 | 1 | 1 | |||
| 2 | Труба | 744Р-8110011-07 | 1 | 1 | 2 | |||
| 3 | Трубка | 701.81.00.014-1 | 6 | 6 | 3 | |||
| 4 | Труба | 744Р2-8100304 | 1 | 1 | 4 | |||
| 5 | Хомут для рукавов | 12-25,9С7-W1 | 12 | 12 | 5 | |||
| 6 | Труба | 744Р2-8100302 | 1 | 1 | 6 | |||
| 7 | Труба | 744Р2-8100301 | 1 | 1 | 7 | |||
| 8 | Труба | 744Р2-8100420 | 1 | 1 | 8 | |||
| 9 | Труба | 744Р-8110010 | 1 | 1 | 9 | |||
| 10 | Болт | БолтМ6-6gх20.56.019 | 2 | 2 | 10 | |||
| 11 | Шайба 6.65Г.05 | Шайба6.65Г.05 | 2 | 2 | 11 | |||
| 12 | Шайба А6.01.019 | ШайбаА6.01.019 | 2 | 2 | 12 | |||
| 13 | Скоба 22.22.9,0 | Скоба22.22.9,0 | 1 | 1 | 13 | |||
| 14 | Болт М8-6gx16.56.019 | БолтМ8-6gх16.56.019 | 1 | 1 | 14 | |||
| 15 | Болт М8-6gх35.56.019 | БолтМ8-6gх35.56.019 | 1 | 1 | 15 | |||
| 16 | Втулка | 700А.34.00.029 | 1 | 1 | 16 | |||
| 17 | Втулка | 700А.11.00.057-02 | 3 | 3 | 17 | |||
| 18 | Шайба 8.65Г.05 | Шайба8.65Г.05 | 2 | 2 | 18 | |||
| 19 | Гайка М8-6Н.8С.019 | ГайкаМ8-6Н.8С.019 | 1 | 1 | 19 |
