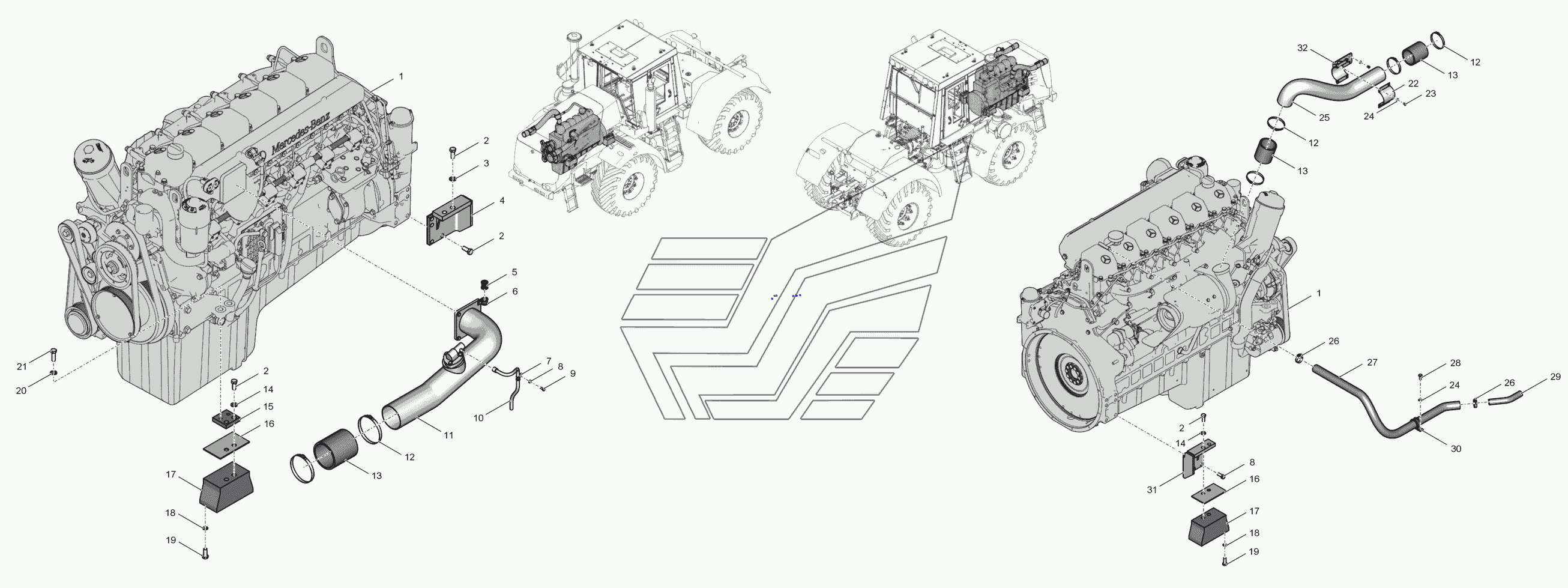

744Р3М-1000000-01 Установка двигателя
100%
Название детали
Двигатель
Заводской номер
D458.970E2,2
Количество на модель
1
№
1
Название детали
Болт М16х1,5-6gx40.88.019
Заводской номер
БолтМ16х1,5-6gx40.88.019
Количество на модель
20
№
2
Название детали
Шайба
Заводской номер
N000125017016
Количество на модель
4
№
3
Название детали
Кронштейн
Заводской номер
744Р2-1000410-1
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
700А.11.00.057-02
Количество на модель
1
№
5
Название детали
Хомут
Заводской номер
RSGU1.20,25.10,5DIN72571
Количество на модель
1
№
6
Название детали
Хомут
Заводской номер
RSGU1.10,15.6,4DIN72571
Количество на модель
1
№
7
Название детали
Шайба 6,4, 01.019
Заводской номер
Шайба6,4,01.019
Количество на модель
1
№
8
Название детали
Болт М6-6gx16.56.019
Заводской номер
БолтМ6-6gx16.56.019
Количество на модель
1
№
9
Название детали
Трубка топливная
Заводской номер
А5410708132KZ
Количество на модель
1
№
10
Название детали
Труба
Заводской номер
59209-1
Количество на модель
1
№
11
Название детали
Хомут пружинный d95-117
Заводской номер
А0059970690
Количество на модель
6
№
12
Название детали
Рукав
Заводской номер
А0020946382
Количество на модель
3
№
13
Название детали
Шайба 17, 01.019
Заводской номер
Шайба17,01.019
Количество на модель
4
№
14
Название детали
Проставка
Заводской номер
744Р2-1000302
Количество на модель
2
№
15
Название детали
Крышка
Заводской номер
А3832420034
Количество на модель
4
№
16
Название детали
Амортизатор
Заводской номер
А3972400018
Количество на модель
4
№
17
Название детали
Шайба 13, 01.019
Заводской номер
Шайба13,01.019
Количество на модель
16
№
18
Название детали
Болт М12х1,5х45.88.019
Заводской номер
БолтМ12х1,5х45.88.019
Количество на модель
16
№
19
Название детали
Шайба
Заводской номер
А3529902440
Количество на модель
4
№
20
Название детали
Болт М16-6gx50.88.019
Заводской номер
БолтМ16-6gx50.88.019
Количество на модель
4
№
21
Название детали
Скоба
Заводской номер
744Р2-1000501-1-01
Количество на модель
1
№
22
Название детали
Болт М8-6gx16.56.019
Заводской номер
БолтМ8-6gx16.56.019
Количество на модель
6
№
23
Название детали
Шайба 8,4, 01.019
Заводской номер
Шайба8,4,01.019
Количество на модель
7
№
24
Название детали
Труба
Заводской номер
59200
Количество на модель
1
№
25
Название детали
Хомут
Заводской номер
NormaTorroS30-45,9
Количество на модель
2
№
26
Название детали
Рукав 25х35-1,6
Заводской номер
Рукав25х35-1,6
Количество на модель
№
27
Название детали
Болт М8-6gx20.56.019
Заводской номер
БолтМ8-6gx20.56.019
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
744Р2-1000511
Количество на модель
1
№
29
Название детали
Хомут
Заводской номер
RSGU1.32,20.8,4
Количество на модель
1
№
30
Название детали
Кронштейн
Заводской номер
744Р2-1000410-1-01
Количество на модель
1
№
31
Название детали
Кронштейн
Заводской номер
744Р2-1000500-4
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Двигатель | D458.970E2,2 | 1 | 1 | 1 | |||
| 2 | Болт М16х1,5-6gx40.88.019 | БолтМ16х1,5-6gx40.88.019 | 20 | 20 | 2 | |||
| 3 | Шайба | N000125017016 | 4 | 4 | 3 | |||
| 4 | Кронштейн | 744Р2-1000410-1 | 1 | 1 | 4 | |||
| 5 | Втулка | 700А.11.00.057-02 | 1 | 1 | 5 | |||
| 6 | Хомут | RSGU1.20,25.10,5DIN72571 | 1 | 1 | 6 | |||
| 7 | Хомут | RSGU1.10,15.6,4DIN72571 | 1 | 1 | 7 | |||
| 8 | Шайба 6,4, 01.019 | Шайба6,4,01.019 | 1 | 1 | 8 | |||
| 9 | Болт М6-6gx16.56.019 | БолтМ6-6gx16.56.019 | 1 | 1 | 9 | |||
| 10 | Трубка топливная | А5410708132KZ | 1 | 1 | 10 | |||
| 11 | Труба | 59209-1 | 1 | 1 | 11 | |||
| 12 | Хомут пружинный d95-117 | А0059970690 | 6 | 6 | 12 | |||
| 13 | Рукав | А0020946382 | 3 | 3 | 13 | |||
| 14 | Шайба 17, 01.019 | Шайба17,01.019 | 4 | 4 | 14 | |||
| 15 | Проставка | 744Р2-1000302 | 2 | 2 | 15 | |||
| 16 | Крышка | А3832420034 | 4 | 4 | 16 | |||
| 17 | Амортизатор | А3972400018 | 4 | 4 | 17 | |||
| 18 | Шайба 13, 01.019 | Шайба13,01.019 | 16 | 16 | 18 | |||
| 19 | Болт М12х1,5х45.88.019 | БолтМ12х1,5х45.88.019 | 16 | 16 | 19 | |||
| 20 | Шайба | А3529902440 | 4 | 4 | 20 | |||
| 21 | Болт М16-6gx50.88.019 | БолтМ16-6gx50.88.019 | 4 | 4 | 21 | |||
| 22 | Скоба | 744Р2-1000501-1-01 | 1 | 1 | 22 | |||
| 23 | Болт М8-6gx16.56.019 | БолтМ8-6gx16.56.019 | 6 | 6 | 23 | |||
| 24 | Шайба 8,4, 01.019 | Шайба8,4,01.019 | 7 | 7 | 24 | |||
| 25 | Труба | 59200 | 1 | 1 | 25 | |||
| 26 | Хомут | NormaTorroS30-45,9 | 2 | 2 | 26 | |||
| 27 | Рукав 25х35-1,6 | Рукав25х35-1,6 | 27 | |||||
| 28 | Болт М8-6gx20.56.019 | БолтМ8-6gx20.56.019 | 1 | 1 | 28 | |||
| 29 | Труба | 744Р2-1000511 | 1 | 1 | 29 | |||
| 30 | Хомут | RSGU1.32,20.8,4 | 1 | 1 | 30 | |||
| 31 | Кронштейн | 744Р2-1000410-1-01 | 1 | 1 | 31 | |||
| 32 | Кронштейн | 744Р2-1000500-4 | 1 | 1 | 32 |
