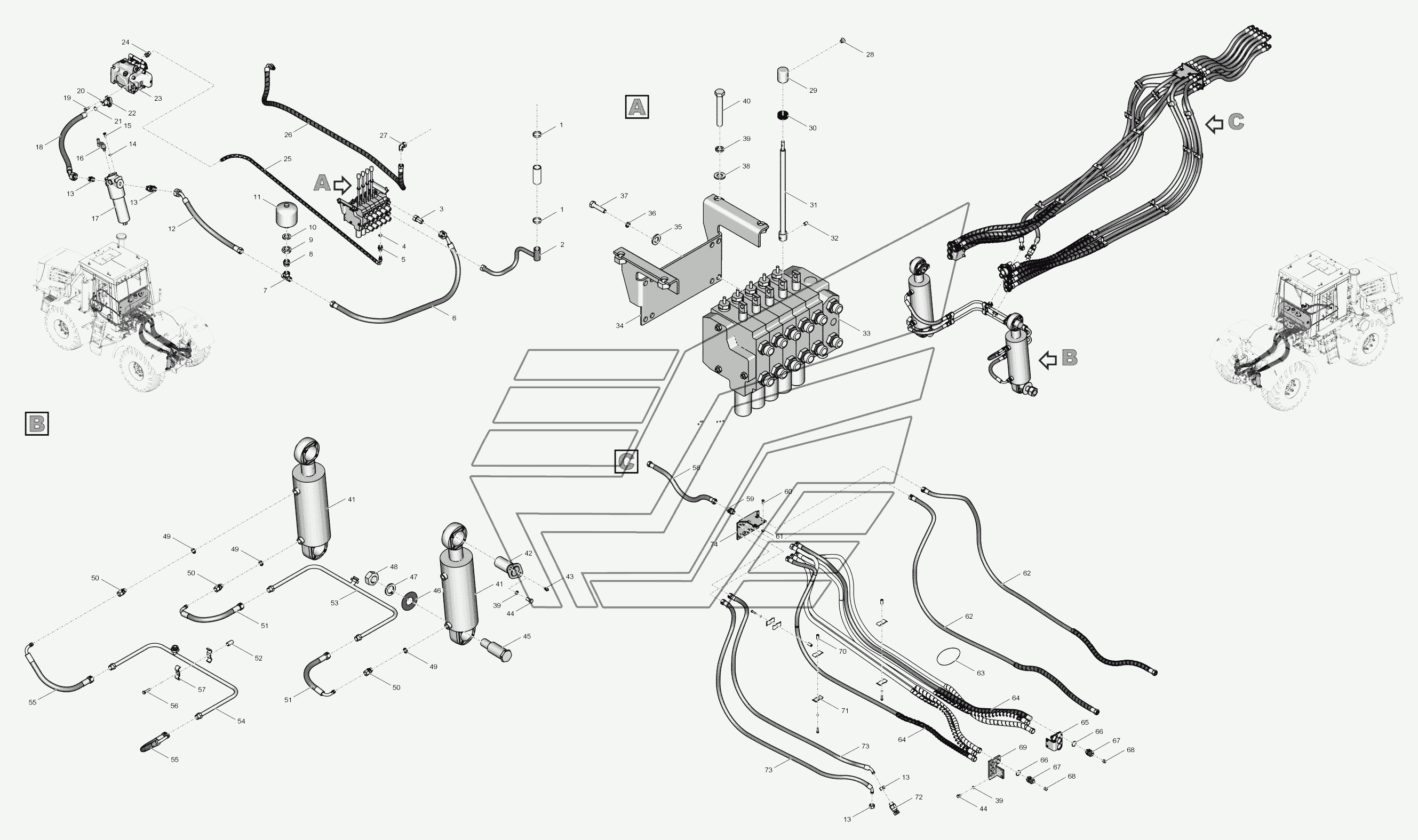

744Р3-4600000 Система навесного оборудования
100%
Название детали
Хомут
Заводской номер
Хомут
Количество на модель
2
№
1
Название детали
Труба
Заводской номер
744Р-4600070-5
Количество на модель
1
№
2
Название детали
Угольник
Заводской номер
XEWAD22Lz3
Количество на модель
1
№
3
Название детали
Прокладка 12М1
Заводской номер
Прокладка12М1
Количество на модель
1
№
4
Название детали
Штуцер
Заводской номер
XGE10M122Lz3
Количество на модель
1
№
5
Название детали
Рукав армированный
Заводской номер
4SH20/1115DKOL-DKOL(45)
Количество на модель
1
№
6
Название детали
Тройник
Заводской номер
XETA22LHz3
Количество на модель
1
№
7
Название детали
Штуцер
Заводской номер
744Р-4600056-5
Количество на модель
1
№
8
Название детали
Гайка
Заводской номер
744Р-4600071-1
Количество на модель
1
№
9
Название детали
Прокладка
Заводской номер
700.1701.413-1
Количество на модель
1
№
10
Название детали
Гидроаккумулятор
Заводской номер
HSTO,8LT-M33-12
Количество на модель
1
№
11
Название детали
Рукав армированный
Заводской номер
4SH20/770DKOL-DKOL(45)
Количество на модель
1
№
12
Название детали
Штуцер
Заводской номер
XGE22R3/4ZLWDPz3
Количество на модель
2
№
13
Название детали
Шайба 10.65Г.05
Заводской номер
Шайба10.65Г.05
Количество на модель
3
№
14
Название детали
Болт М10-6gх20.56.019
Заводской номер
БолтМ10-6gх20.56.019
Количество на модель
3
№
15
Название детали
Датчик электровизуальный
Заводской номер
DE500
Количество на модель
1
№
16
Название детали
Фильтр
Заводской номер
HMM422C25XNR
Количество на модель
1
№
17
Название детали
Рукав армированный
Заводской номер
4SH20/880DKOL(45)-FL3
Количество на модель
1
№
18
Название детали
Болт 3/8х1.1/4 UNC
Заводской номер
Болт3/8х1.1/4UNC
Количество на модель
4
№
19
Название детали
Шайба пружинная 3/8 UNC
Заводской номер
Шайба3/8UNC
Количество на модель
4
№
20
Название детали
Кольцо уплотнительное
Заводской номер
SAE13000-6000PSI
Количество на модель
1
№
21
Название детали
Полуфланец
Заводской номер
SAE1J518-3000PSI
Количество на модель
2
№
22
Название детали
Насос регулируемый
Заводской номер
R902478088
Количество на модель
1
№
23
Название детали
Штуцер
Заводской номер
XGE10L-7/16-20UNP-3
Количество на модель
1
№
24
Название детали
Рукав армированный
Заводской номер
2SN8/1495DKOL-DKOL(90°)
Количество на модель
1
№
25
Название детали
Рукав армированный
Заводской номер
1SN16/2350DKOL(90)-DKOL
Количество на модель
1
№
26
Название детали
Угольник
Заводской номер
XEWAD18Lz3
Количество на модель
1
№
27
Название детали
Винт ВМ4-6gх12.48.019
Заводской номер
ВинтВМ4-6gх12.48.019
Количество на модель
4
№
28
Название детали
Маховик
Заводской номер
КР-30А5205016
Количество на модель
4
№
29
Название детали
Втулка
Заводской номер
700.3700.048
Количество на модель
4
№
30
Название детали
Рукоятка
Заводской номер
744Р2-4600020
Количество на модель
4
№
31
Название детали
Винт ВМ6-6gх8.46.019
Заводской номер
ВинтВМ6-6gх8.46.019
Количество на модель
4
№
32
Название детали
Гидрораспределитель
Заводской номер
744Р3-4600010-1
Количество на модель
1
№
33
Название детали
Кронштейн
Заводской номер
744Р-4600240-4
Количество на модель
1
№
34
Название детали
Шайба 8.01.019
Заводской номер
Шайба8.01.019
Количество на модель
4
№
35
Название детали
Шайба 8.65Г.05
Заводской номер
Шайба8.65Г.05
Количество на модель
23
№
36
Название детали
Болт М8-6gх20.66.019
Заводской номер
БолтМ8-6gх20.66.019
Количество на модель
4
№
37
Название детали
Шайба 12.01.019
Заводской номер
Шайба12.01.019
Количество на модель
8
№
38
Название детали
Шайба 12.65Г.05
Заводской номер
Шайба12.65Г.05
Количество на модель
12
№
39
Название детали
Болт М12х1,25-6gх80.66.019
Заводской номер
БолтМ12х1,25-6gх80.66.019
Количество на модель
4
№
40
Название детали
Гидроцилиндр 125х63-200
Заводской номер
H2256010-4618000M
Количество на модель
2
№
41
Название детали
Палец гидроцилиндра
Заводской номер
2256010-4600020-2
Количество на модель
2
№
42
Название детали
Масленка
Заводской номер
Масленка1.3.Ц6.хр
Количество на модель
2
№
43
Название детали
Болт М12-6gх25.56.019
Заводской номер
БолтМ12-6gх25.56.019
Количество на модель
8
№
44
Название детали
Ось
Заводской номер
2256010-4600016
Количество на модель
2
№
45
Название детали
Прокладка
Заводской номер
2256010-4600033
Количество на модель
17
№
46
Название детали
Шайба 36.65Г.05
Заводской номер
Шайба36.65Г.05
Количество на модель
2
№
47
Название детали
Гайка М36х3-6Н.8С.019
Заводской номер
ГайкаМ36х3-6Н.8С.019
Количество на модель
2
№
48
Название детали
Кольцо 022-028-36-1-2
Заводской номер
Кольцо022-028-36-1-2
Количество на модель
4
№
49
Название детали
Штуцер
Заводской номер
744Р-4600076-1
Количество на модель
4
№
50
Название детали
Рукав Dу12
Заводской номер
744Р-4600270-2
Количество на модель
2
№
51
Название детали
Втулка
Заводской номер
700А.1100.057-02
Количество на модель
8
№
52
Название детали
Труба
Заводской номер
744Р-4600210-1
Количество на модель
1
№
53
Название детали
Труба
Заводской номер
744Р-4600210-1-01
Количество на модель
1
№
54
Название детали
Рукав армированный
Заводской номер
2SN12/360DKOS-DKOS(90°)
Количество на модель
2
№
55
Название детали
Болт М8-6gх40.56.019
Заводской номер
БолтМ8-6gх40.56.019
Количество на модель
19
№
56
Название детали
Скоба
Заводской номер
700.3400.019
Количество на модель
8
№
57
Название детали
Рукав Dу16
Заводской номер
744Р1-3400270-01
Количество на модель
10
№
58
Название детали
Штуцер проходной
Заводской номер
XGS18LHz3
Количество на модель
10
№
59
Название детали
Болт М12-6gх35.56.019
Заводской номер
БолтМ12-6gх35.56.019
Количество на модель
4
№
60
Название детали
Гайка М12-6Н-8С.019
Заводской номер
ГайкаМ12-6Н-8С.019
Количество на модель
4
№
61
Название детали
Рукав Ду 16
Заводской номер
744Р1-3400270-04
Количество на модель
2
№
62
Название детали
Рукав Dу16
Заводской номер
744Р1-3400270-02
Количество на модель
6
№
64
Название детали
Кронштейн
Заводской номер
744Р-4600130-3
Количество на модель
1
№
65
Название детали
Кольцо
Заводской номер
744Р-4600039
Количество на модель
16
№
66
Название детали
Муфта
Заводской номер
CPV082/2615F
Количество на модель
8
№
67
Название детали
Заглушка муфты
Заводской номер
ТМ12
Количество на модель
8
№
68
Название детали
Кронштейн
Заводской номер
744Р-4600130-4
Количество на модель
1
№
69
Название детали
Втулка
Заводской номер
700А.3400.029
Количество на модель
19
№
70
Название детали
Скоба
Заводской номер
700.4600.067-1
Количество на модель
30
№
71
Название детали
Клапан замедлительный
Заводской номер
744Р-4600010-4
Количество на модель
1
№
72
Название детали
Рукав Dу16
Заводской номер
744Р-4600260-1
Количество на модель
2
№
73
Название детали
Кронштейн
Заводской номер
744Р-4600120-3
Количество на модель
1
№
74
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут | Хомут | 2 | 2 | 1 | |||
| 2 | Труба | 744Р-4600070-5 | 1 | 1 | 2 | |||
| 3 | Угольник | XEWAD22Lz3 | 1 | 1 | 3 | |||
| 4 | Прокладка 12М1 | Прокладка12М1 | 1 | 1 | 4 | |||
| 5 | Штуцер | XGE10M122Lz3 | 1 | 1 | 5 | |||
| 6 | Рукав армированный | 4SH20/1115DKOL-DKOL(45) | 1 | 1 | 6 | |||
| 7 | Тройник | XETA22LHz3 | 1 | 1 | 7 | |||
| 8 | Штуцер | 744Р-4600056-5 | 1 | 1 | 8 | |||
| 9 | Гайка | 744Р-4600071-1 | 1 | 1 | 9 | |||
| 10 | Прокладка | 700.1701.413-1 | 1 | 1 | 10 | |||
| 11 | Гидроаккумулятор | HSTO,8LT-M33-12 | 1 | 1 | 11 | |||
| 12 | Рукав армированный | 4SH20/770DKOL-DKOL(45) | 1 | 1 | 12 | |||
| 13 | Штуцер | XGE22R3/4ZLWDPz3 | 2 | 2 | 13 | |||
| 14 | Шайба 10.65Г.05 | Шайба10.65Г.05 | 3 | 3 | 14 | |||
| 15 | Болт М10-6gх20.56.019 | БолтМ10-6gх20.56.019 | 3 | 3 | 15 | |||
| 16 | Датчик электровизуальный | DE500 | 1 | 1 | 16 | |||
| 17 | Фильтр | HMM422C25XNR | 1 | 1 | 17 | |||
| 18 | Рукав армированный | 4SH20/880DKOL(45)-FL3 | 1 | 1 | 18 | |||
| 19 | Болт 3/8х1.1/4 UNC | Болт3/8х1.1/4UNC | 4 | 4 | 19 | |||
| 20 | Шайба пружинная 3/8 UNC | Шайба3/8UNC | 4 | 4 | 20 | |||
| 21 | Кольцо уплотнительное | SAE13000-6000PSI | 1 | 1 | 21 | |||
| 22 | Полуфланец | SAE1J518-3000PSI | 2 | 2 | 22 | |||
| 23 | Насос регулируемый | R902478088 | 1 | 1 | 23 | |||
| 24 | Штуцер | XGE10L-7/16-20UNP-3 | 1 | 1 | 24 | |||
| 25 | Рукав армированный | 2SN8/1495DKOL-DKOL(90°) | 1 | 1 | 25 | |||
| 26 | Рукав армированный | 1SN16/2350DKOL(90)-DKOL | 1 | 1 | 26 | |||
| 27 | Угольник | XEWAD18Lz3 | 1 | 1 | 27 | |||
| 28 | Винт ВМ4-6gх12.48.019 | ВинтВМ4-6gх12.48.019 | 4 | 4 | 28 | |||
| 29 | Маховик | КР-30А5205016 | 4 | 4 | 29 | |||
| 30 | Втулка | 700.3700.048 | 4 | 4 | 30 | |||
| 31 | Рукоятка | 744Р2-4600020 | 4 | 4 | 31 | |||
| 32 | Винт ВМ6-6gх8.46.019 | ВинтВМ6-6gх8.46.019 | 4 | 4 | 32 | |||
| 33 | Гидрораспределитель | 744Р3-4600010-1 | 1 | 1 | 33 | |||
| 34 | Кронштейн | 744Р-4600240-4 | 1 | 1 | 34 | |||
| 35 | Шайба 8.01.019 | Шайба8.01.019 | 4 | 4 | 35 | |||
| 36 | Шайба 8.65Г.05 | Шайба8.65Г.05 | 23 | 23 | 36 | |||
| 37 | Болт М8-6gх20.66.019 | БолтМ8-6gх20.66.019 | 4 | 4 | 37 | |||
| 38 | Шайба 12.01.019 | Шайба12.01.019 | 8 | 8 | 38 | |||
| 39 | Шайба 12.65Г.05 | Шайба12.65Г.05 | 12 | 12 | 39 | |||
| 40 | Болт М12х1,25-6gх80.66.019 | БолтМ12х1,25-6gх80.66.019 | 4 | 4 | 40 | |||
| 41 | Гидроцилиндр 125х63-200 | H2256010-4618000M | 2 | 2 | 41 | |||
| 42 | Палец гидроцилиндра | 2256010-4600020-2 | 2 | 2 | 42 | |||
| 43 | Масленка | Масленка1.3.Ц6.хр | 2 | 2 | 43 | |||
| 44 | Болт М12-6gх25.56.019 | БолтМ12-6gх25.56.019 | 8 | 8 | 44 | |||
| 45 | Ось | 2256010-4600016 | 2 | 2 | 45 | |||
| 46 | Прокладка | 2256010-4600033 | 17 | 17 | 46 | |||
| 47 | Шайба 36.65Г.05 | Шайба36.65Г.05 | 2 | 2 | 47 | |||
| 48 | Гайка М36х3-6Н.8С.019 | ГайкаМ36х3-6Н.8С.019 | 2 | 2 | 48 | |||
| 49 | Кольцо 022-028-36-1-2 | Кольцо022-028-36-1-2 | 4 | 4 | 49 | |||
| 50 | Штуцер | 744Р-4600076-1 | 4 | 4 | 50 | |||
| 51 | Рукав Dу12 | 744Р-4600270-2 | 2 | 2 | 51 | |||
| 52 | Втулка | 700А.1100.057-02 | 8 | 8 | 52 | |||
| 53 | Труба | 744Р-4600210-1 | 1 | 1 | 53 | |||
| 54 | Труба | 744Р-4600210-1-01 | 1 | 1 | 54 | |||
| 55 | Рукав армированный | 2SN12/360DKOS-DKOS(90°) | 2 | 2 | 55 | |||
| 56 | Болт М8-6gх40.56.019 | БолтМ8-6gх40.56.019 | 19 | 19 | 56 | |||
| 57 | Скоба | 700.3400.019 | 8 | 8 | 57 | |||
| 58 | Рукав Dу16 | 744Р1-3400270-01 | 10 | 10 | 58 | |||
| 59 | Штуцер проходной | XGS18LHz3 | 10 | 10 | 59 | |||
| 60 | Болт М12-6gх35.56.019 | БолтМ12-6gх35.56.019 | 4 | 4 | 60 | |||
| 61 | Гайка М12-6Н-8С.019 | ГайкаМ12-6Н-8С.019 | 4 | 4 | 61 | |||
| 62 | Рукав Ду 16 | 744Р1-3400270-04 | 2 | 2 | 62 | |||
| 64 | Рукав Dу16 | 744Р1-3400270-02 | 6 | 6 | 64 | |||
| 65 | Кронштейн | 744Р-4600130-3 | 1 | 1 | 65 | |||
| 66 | Кольцо | 744Р-4600039 | 16 | 16 | 66 | |||
| 67 | Муфта | CPV082/2615F | 8 | 8 | 67 | |||
| 68 | Заглушка муфты | ТМ12 | 8 | 8 | 68 | |||
| 69 | Кронштейн | 744Р-4600130-4 | 1 | 1 | 69 | |||
| 70 | Втулка | 700А.3400.029 | 19 | 19 | 70 | |||
| 71 | Скоба | 700.4600.067-1 | 30 | 30 | 71 | |||
| 72 | Клапан замедлительный | 744Р-4600010-4 | 1 | 1 | 72 | |||
| 73 | Рукав Dу16 | 744Р-4600260-1 | 2 | 2 | 73 | |||
| 74 | Кронштейн | 744Р-4600120-3 | 1 | 1 | 74 |
