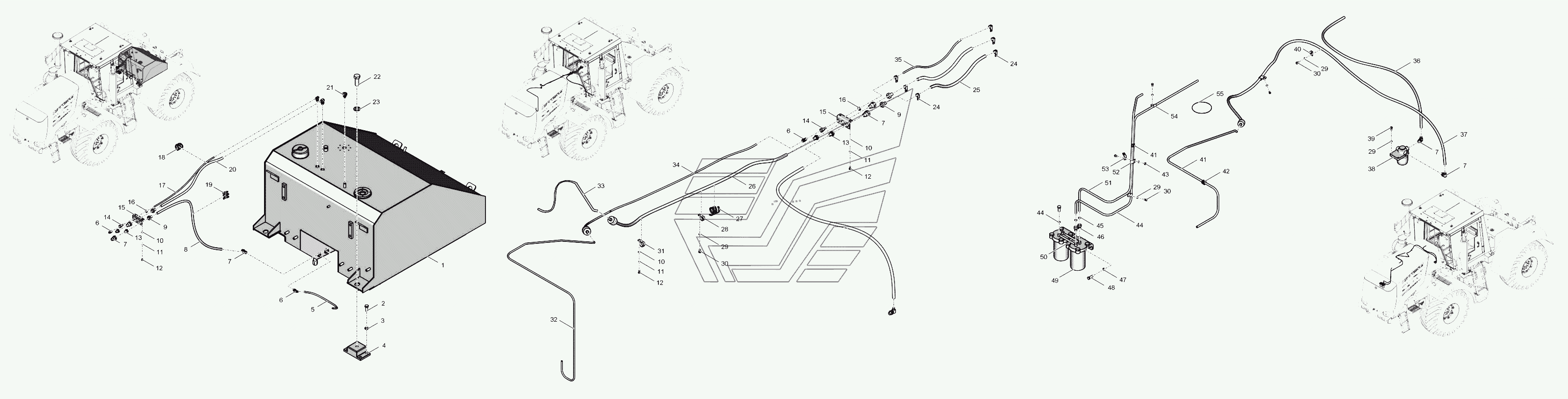

744Р2-1100000-5 Система питания
100%
Название детали
Бак топливный
Заводской номер
744Р1-1101000-2
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
БолтМ16-6gх40.88.35.019
Количество на модель
16
№
2
Название детали
Шайба
Заводской номер
ШайбаD16
Количество на модель
16
№
3
Название детали
Амортизатор
Заводской номер
АКСС-400М
Количество на модель
4
№
4
Название детали
Топливопровод
Заводской номер
FP86-025-RU01
Количество на модель
1
№
5
Название детали
Фитинг прямой с цангой
Заводской номер
F951210,3-М12х1,5
Количество на модель
5
№
6
Название детали
Фитинг прямой с цангой
Заводской номер
F951213-М16х1,5
Количество на модель
9
№
7
Название детали
Топливопровод
Заводской номер
FP1512-022-RU01
Количество на модель
1
№
8
Название детали
Переходник
Заводской номер
F260213-М16х1,5-RU01
Количество на модель
4
№
9
Название детали
Шайба 6.01.019
Заводской номер
Шайба6.01.019
Количество на модель
6
№
10
Название детали
Шайба 6.65Г.05
Заводской номер
Шайба6.65Г.05
Количество на модель
6
№
11
Название детали
Болт М6-6gх16.56.019
Заводской номер
БолтМ6-6gх16.56.019
Количество на модель
6
№
12
Название детали
Переходник
Заводской номер
D2502М22х1,5-М22х1,5-М16х1,5-L=39
Количество на модель
4
№
13
Название детали
Переходник
Заводской номер
26018-М14х1,5-М12х1,5-RU01
Количество на модель
2
№
14
Название детали
Кронштейн
Заводской номер
744Р2-1100035
Количество на модель
2
№
15
Название детали
Гайка
Заводской номер
1593М14х1,5-S01
Количество на модель
2
№
16
Название детали
Топливопровод
Заводской номер
FP86-024-RU01
Количество на модель
1
№
17
Название детали
Защитная лента I
Заводской номер
GS128
Количество на модель
3
№
18
Название детали
Топливопровод
Заводской номер
FP1512-023-RU01
Количество на модель
1
№
20
Название детали
Сапун
Заводской номер
700.42.02.050
Количество на модель
1
№
21
Название детали
Болт М27-6gх70.88.45Х019
Заводской номер
БолтМ27-6gх70.88.45Х019
Количество на модель
4
№
22
Название детали
Шайба D 27
Заводской номер
ШайбаD27
Количество на модель
4
№
23
Название детали
Хомут червячный
Заводской номер
TORRODIN301712-22/9
Количество на модель
6
№
24
Название детали
Рукав 12х20-1,6
Заводской номер
Рукав12х20-1,6
Количество на модель
2
№
25
Название детали
Топливопровод
Заводской номер
FP1512-028-RU01
Количество на модель
1
№
26
Название детали
Хомут обрезиненный
Заводской номер
RSGU
Количество на модель
2
№
28
Название детали
Шайба 8.65Г.05
Заводской номер
Шайба8.65Г.05
Количество на модель
12
№
29
Название детали
Болт М8-6gx16.56.019
Заводской номер
БолтМ8-6gх16.56.019
Количество на модель
10
№
30
Название детали
Топливопровод
Заводской номер
FP86-030-RU02
Количество на модель
1
№
32
Название детали
Топливопровод
Заводской номер
FP129-031-RU02
Количество на модель
1
№
33
Название детали
Топливопровод
Заводской номер
FP86-029-RU01
Количество на модель
1
№
34
Название детали
Рукав 8х16,5-1,6
Заводской номер
Рукав8х16,5-1,6
Количество на модель
1
№
35
Название детали
Топливопровод
Заводской номер
FP1512-026-RU01
Количество на модель
1
№
36
Название детали
Топливопровод
Заводской номер
FP1512-027-RU01
Количество на модель
1
№
37
Название детали
Топливоподкачивающий насос
Заводской номер
HengstH11K09
Количество на модель
1
№
38
Название детали
Болт М8-6gх20.56.019
Заводской номер
БолтМ8-6gх20.56.019
Количество на модель
2
№
39
Название детали
Топливопровод
Заводской номер
FP129-032-RU02
Количество на модель
1
№
41
Название детали
Гайка М8-6Н.8С.019
Заводской номер
ГайкаМ8-6Н.8С.019
Количество на модель
1
№
43
Название детали
Топливопровод
Заводской номер
FP129-021-RU01
Количество на модель
1
№
44
Название детали
Шайба уплотнительная
Заводской номер
2651М14
Количество на модель
8
№
45
Название детали
Болт пустотелый с цангой
Заводской номер
F951101-10,3-М14х1,5-S
Количество на модель
2
№
46
Название детали
Шайба 12.65Г.05
Заводской номер
Шайба12.65Г.05
Количество на модель
4
№
47
Название детали
Болт М12-6gx35.56.019
Заводской номер
БолтМ12-6gx35.56.019
Количество на модель
4
№
48
Название детали
ФГО в сборе
Заводской номер
204А-1105510-Б
Количество на модель
2
№
49
Название детали
Топливопровод
Заводской номер
FP108-019-RU01
Количество на модель
2
№
50
Название детали
Топливопровод
Заводской номер
FP129-020-RU01
Количество на модель
1
№
51
Название детали
Хомут обрезиненный
Заводской номер
RSGUDIN725711.24/20.8,4
Количество на модель
4
№
52
Название детали
Уголок
Заводской номер
744Р2-1100037
Количество на модель
1
№
53
Название детали
Хомут
Заводской номер
RSGUDIN725711.12/20.8,4
Количество на модель
2
№
54
Название детали
Кабельная стяжка
Заводской номер
Стяжка4х200
Количество на модель
15
№
55
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак топливный | 744Р1-1101000-2 | 1 | 1 | 1 | |||
| 2 | Болт | БолтМ16-6gх40.88.35.019 | 16 | 16 | 2 | |||
| 3 | Шайба | ШайбаD16 | 16 | 16 | 3 | |||
| 4 | Амортизатор | АКСС-400М | 4 | 4 | 4 | |||
| 5 | Топливопровод | FP86-025-RU01 | 1 | 1 | 5 | |||
| 6 | Фитинг прямой с цангой | F951210,3-М12х1,5 | 5 | 5 | 6 | |||
| 7 | Фитинг прямой с цангой | F951213-М16х1,5 | 9 | 9 | 7 | |||
| 8 | Топливопровод | FP1512-022-RU01 | 1 | 1 | 8 | |||
| 9 | Переходник | F260213-М16х1,5-RU01 | 4 | 4 | 9 | |||
| 10 | Шайба 6.01.019 | Шайба6.01.019 | 6 | 6 | 10 | |||
| 11 | Шайба 6.65Г.05 | Шайба6.65Г.05 | 6 | 6 | 11 | |||
| 12 | Болт М6-6gх16.56.019 | БолтМ6-6gх16.56.019 | 6 | 6 | 12 | |||
| 13 | Переходник | D2502М22х1,5-М22х1,5-М16х1,5-L=39 | 4 | 4 | 13 | |||
| 14 | Переходник | 26018-М14х1,5-М12х1,5-RU01 | 2 | 2 | 14 | |||
| 15 | Кронштейн | 744Р2-1100035 | 2 | 2 | 15 | |||
| 16 | Гайка | 1593М14х1,5-S01 | 2 | 2 | 16 | |||
| 17 | Топливопровод | FP86-024-RU01 | 1 | 1 | 17 | |||
| 18 | Защитная лента I | GS128 | 3 | 3 | 18 | |||
| 20 | Топливопровод | FP1512-023-RU01 | 1 | 1 | 20 | |||
| 21 | Сапун | 700.42.02.050 | 1 | 1 | 21 | |||
| 22 | Болт М27-6gх70.88.45Х019 | БолтМ27-6gх70.88.45Х019 | 4 | 4 | 22 | |||
| 23 | Шайба D 27 | ШайбаD27 | 4 | 4 | 23 | |||
| 24 | Хомут червячный | TORRODIN301712-22/9 | 6 | 6 | 24 | |||
| 25 | Рукав 12х20-1,6 | Рукав12х20-1,6 | 2 | 2 | 25 | |||
| 26 | Топливопровод | FP1512-028-RU01 | 1 | 1 | 26 | |||
| 28 | Хомут обрезиненный | RSGU | 2 | 2 | 28 | |||
| 29 | Шайба 8.65Г.05 | Шайба8.65Г.05 | 12 | 12 | 29 | |||
| 30 | Болт М8-6gx16.56.019 | БолтМ8-6gх16.56.019 | 10 | 10 | 30 | |||
| 32 | Топливопровод | FP86-030-RU02 | 1 | 1 | 32 | |||
| 33 | Топливопровод | FP129-031-RU02 | 1 | 1 | 33 | |||
| 34 | Топливопровод | FP86-029-RU01 | 1 | 1 | 34 | |||
| 35 | Рукав 8х16,5-1,6 | Рукав8х16,5-1,6 | 1 | 1 | 35 | |||
| 36 | Топливопровод | FP1512-026-RU01 | 1 | 1 | 36 | |||
| 37 | Топливопровод | FP1512-027-RU01 | 1 | 1 | 37 | |||
| 38 | Топливоподкачивающий насос | HengstH11K09 | 1 | 1 | 38 | |||
| 39 | Болт М8-6gх20.56.019 | БолтМ8-6gх20.56.019 | 2 | 2 | 39 | |||
| 41 | Топливопровод | FP129-032-RU02 | 1 | 1 | 41 | |||
| 43 | Гайка М8-6Н.8С.019 | ГайкаМ8-6Н.8С.019 | 1 | 1 | 43 | |||
| 44 | Топливопровод | FP129-021-RU01 | 1 | 1 | 44 | |||
| 45 | Шайба уплотнительная | 2651М14 | 8 | 8 | 45 | |||
| 46 | Болт пустотелый с цангой | F951101-10,3-М14х1,5-S | 2 | 2 | 46 | |||
| 47 | Шайба 12.65Г.05 | Шайба12.65Г.05 | 4 | 4 | 47 | |||
| 48 | Болт М12-6gx35.56.019 | БолтМ12-6gx35.56.019 | 4 | 4 | 48 | |||
| 49 | ФГО в сборе | 204А-1105510-Б | 2 | 2 | 49 | |||
| 50 | Топливопровод | FP108-019-RU01 | 2 | 2 | 50 | |||
| 51 | Топливопровод | FP129-020-RU01 | 1 | 1 | 51 | |||
| 52 | Хомут обрезиненный | RSGUDIN725711.24/20.8,4 | 4 | 4 | 52 | |||
| 53 | Уголок | 744Р2-1100037 | 1 | 1 | 53 | |||
| 54 | Хомут | RSGUDIN725711.12/20.8,4 | 2 | 2 | 54 | |||
| 55 | Кабельная стяжка | Стяжка4х200 | 15 | 15 | 55 |
