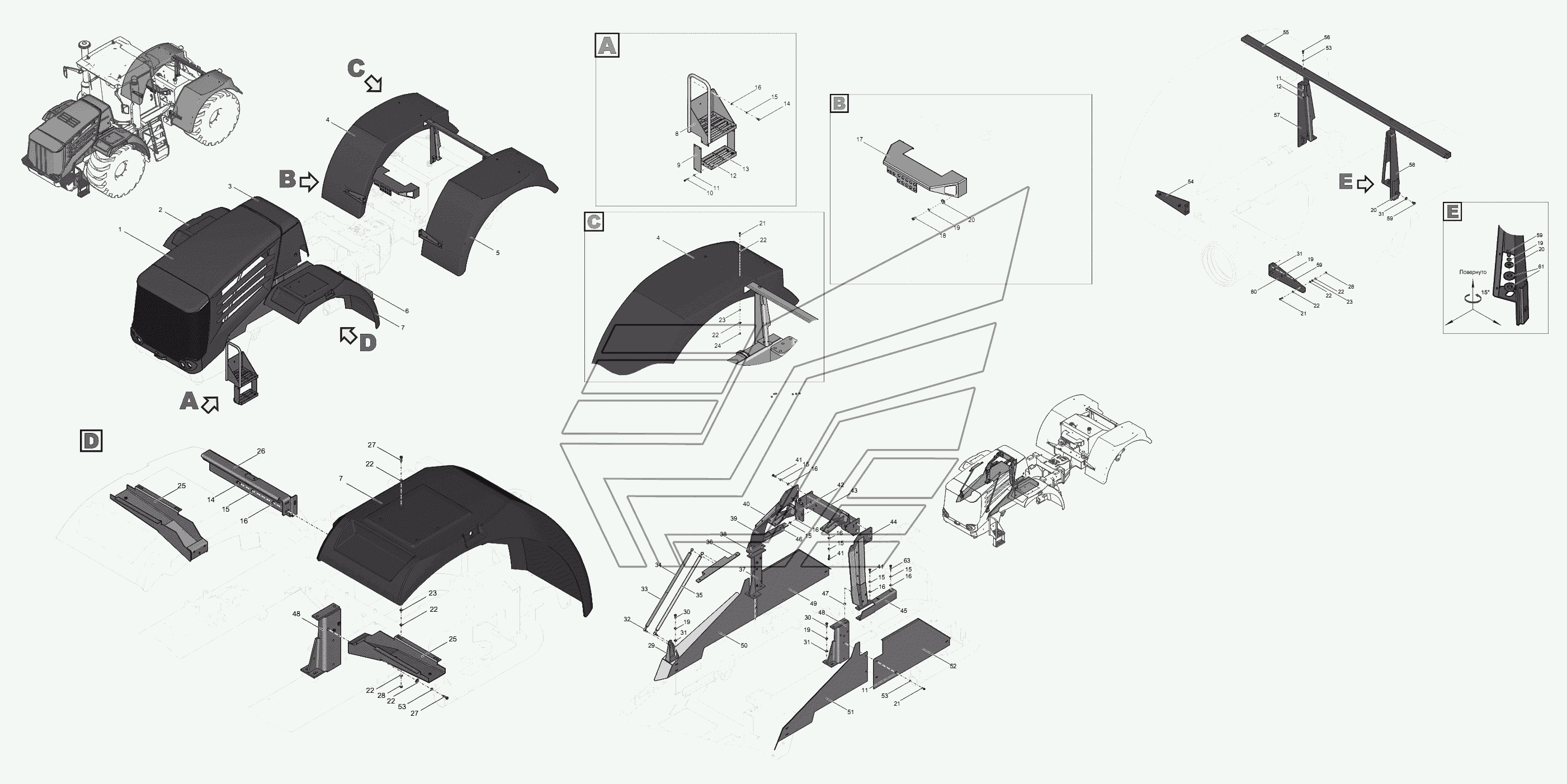

744Р3М-8400000-1 Облицовка от 05.08.2015
100%
Название детали
Капот в сборе
Заводской номер
744Р2М-8400010-1
Количество на модель
1
№
1
Название детали
Крыло в сборе
Заводской номер
744Р1-8400400-01
Количество на модель
1
№
2
Название детали
Арка в сборе
Заводской номер
744Р1-8400700
Количество на модель
1
№
3
Название детали
Крыло заднее
Заводской номер
744Р1-8400265-01
Количество на модель
1
№
4
Название детали
Крыло заднее
Заводской номер
744Р1-8400265
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
744Р1-8400020
Количество на модель
1
№
6
Название детали
Крыло в сборе
Заводской номер
744Р1-8400400
Количество на модель
1
№
7
Название детали
Ступенька
Заводской номер
7360-8400150-3
Количество на модель
1
№
8
Название детали
Связь
Заводской номер
332С4.13.25.300-01
Количество на модель
2
№
9
Название детали
Болт М8-6gx40.88.019
Заводской номер
БолтМ8-6gx40.88.019
Количество на модель
8
№
10
Название детали
Шайба А8.01.08кп.019
Заводской номер
ШайбаА8.01.08кп.019
Количество на модель
32
№
11
Название детали
Гайка М8-6Н.5.019(S13)
Заводской номер
ГайкаМ8-6Н.5.019(S13)
Количество на модель
12
№
12
Название детали
Ступенька
Заводской номер
740-8210040
Количество на модель
2
№
13
Название детали
Болт М10-6gx20.88.019
Заводской номер
БолтМ10-6gx20.88.019
Количество на модель
14
№
14
Название детали
Шайба А10.01.08кп.019
Заводской номер
ШайбаА10.01.08кп.019
Количество на модель
50
№
15
Название детали
Шайба 10.65Г.019
Заводской номер
Шайба10.65Г.019
Количество на модель
52
№
16
Название детали
Площадка
Заводской номер
744Р-84.00.210-4
Количество на модель
1
№
17
Название детали
Болт М12-6gx25.88.019
Заводской номер
БолтМ12-6gx25.88.019
Количество на модель
6
№
18
Название детали
Шайба 12.65Г.019
Заводской номер
Шайба12.65Г.019
Количество на модель
20
№
19
Название детали
Шайба А12.01.08кп.019
Заводской номер
ШайбаА12.01.08кп.019
Количество на модель
9
№
20
Название детали
Болт М8-6gx30.88.019
Заводской номер
БолтМ8-6gx30.88.019
Количество на модель
40
№
21
Название детали
Шайба для поликарбоната
Заводской номер
Шайба12х25
Количество на модель
16
№
23
Название детали
Заклепка резьбовая цилиндрическая
Заводской номер
23307080255
Количество на модель
4
№
24
Название детали
Кронштейн
Заводской номер
7360-8400130-3
Количество на модель
2
№
25
Название детали
Кронштейн
Заводской номер
744Р1-8400020-01
Количество на модель
1
№
26
Название детали
Орех М
Заводской номер
ГайкаМ8
Количество на модель
12
№
28
Название детали
Кронштейн
Заводской номер
744Р1-8400309-01
Количество на модель
2
№
29
Название детали
Болт М12-6gx30.88.019
Заводской номер
БолтМ12-6gx30.88.019
Количество на модель
8
№
30
Название детали
Шарнир угловой
Заводской номер
Шарнир
Количество на модель
4
№
32
Название детали
Труба
Заводской номер
744Р1-8402020
Количество на модель
2
№
33
Название детали
Труба
Заводской номер
744Р1-8402010
Количество на модель
2
№
34
Название детали
Газопружинный амортизатор
Заводской номер
GS-28-750-CC-R56774-A14-40119-750N
Количество на модель
2
№
35
Название детали
Кронштейн
Заводской номер
744Р1-8400308-3
Количество на модель
2
№
36
Название детали
Кронштейн
Заводской номер
744Р1-8400600-3-01
Количество на модель
1
№
37
Название детали
Кронштейн
Заводской номер
744Р1-8400705-01
Количество на модель
1
№
38
Название детали
Кронштейн
Заводской номер
9520-8400140-6-01
Количество на модель
1
№
39
Название детали
Петля
Заводской номер
744Р1-8400610-4
Количество на модель
2
№
40
Название детали
Болт М10-6gx35.56.019
Заводской номер
БолтМ10-6gx35.56.019
Количество на модель
26
№
41
Название детали
Петля
Заводской номер
7360-8400190-2
Количество на модель
2
№
42
Название детали
Кронштейн
Заводской номер
9520-8400150-2
Количество на модель
1
№
43
Название детали
Кронштейн
Заводской номер
9520-8400140-6
Количество на модель
1
№
44
Название детали
Кронштейн
Заводской номер
744Р1-8400705
Количество на модель
1
№
45
Название детали
Болт М10-6gx30.88.019
Заводской номер
БолтМ10-6gx30.88.019
Количество на модель
12
№
46
Название детали
Гайка М10-6Н.5.019(S13)
Заводской номер
ГайкаМ10-6Н.5.019(S13)
Количество на модель
17
№
47
Название детали
Кронштейн
Заводской номер
744Р1-8400600-3
Количество на модель
1
№
48
Название детали
Щиток
Заводской номер
7360-8400533-3-01
Количество на модель
1
№
49
Название детали
Щиток в сборе
Заводской номер
744Р1-8400800
Количество на модель
1
№
50
Название детали
Щиток в сборе
Заводской номер
744Р1-8400800-01
Количество на модель
1
№
51
Название детали
Щиток
Заводской номер
7360-8400533-3
Количество на модель
1
№
52
Название детали
Шайба Г.
Заводской номер
Шайба8.65Г.019
Количество на модель
30
№
53
Название детали
Кронштейн
Заводской номер
744Р1-8400262-2-01
Количество на модель
1
№
54
Название детали
Кронштейн
Заводской номер
744Р1-8400263-3
Количество на модель
1
№
55
Название детали
Болт М8-6gx25.88.019
Заводской номер
БолтМ8-6gx25.88.019
Количество на модель
2
№
56
Название детали
Стойка
Заводской номер
744Р1-8400270-3-01
Количество на модель
1
№
57
Название детали
Стойка
Заводской номер
744Р1-8400270-3
Количество на модель
1
№
58
Название детали
Болт М12-6gx20.88.019
Заводской номер
БолтМ12-6gx20.88.019
Количество на модель
10
№
59
Название детали
Кронштейн
Заводской номер
744Р1-8400262-2
Количество на модель
1
№
60
Название детали
Шайба
Заводской номер
744Р1-8400261-2
Количество на модель
4
№
61
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Капот в сборе | 744Р2М-8400010-1 | 1 | 1 | 1 | |||
| 2 | Крыло в сборе | 744Р1-8400400-01 | 1 | 1 | 2 | |||
| 3 | Арка в сборе | 744Р1-8400700 | 1 | 1 | 3 | |||
| 4 | Крыло заднее | 744Р1-8400265-01 | 1 | 1 | 4 | |||
| 5 | Крыло заднее | 744Р1-8400265 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 744Р1-8400020 | 1 | 1 | 6 | |||
| 7 | Крыло в сборе | 744Р1-8400400 | 1 | 1 | 7 | |||
| 8 | Ступенька | 7360-8400150-3 | 1 | 1 | 8 | |||
| 9 | Связь | 332С4.13.25.300-01 | 2 | 2 | 9 | |||
| 10 | Болт М8-6gx40.88.019 | БолтМ8-6gx40.88.019 | 8 | 8 | 10 | |||
| 11 | Шайба А8.01.08кп.019 | ШайбаА8.01.08кп.019 | 32 | 32 | 11 | |||
| 12 | Гайка М8-6Н.5.019(S13) | ГайкаМ8-6Н.5.019(S13) | 12 | 12 | 12 | |||
| 13 | Ступенька | 740-8210040 | 2 | 2 | 13 | |||
| 14 | Болт М10-6gx20.88.019 | БолтМ10-6gx20.88.019 | 14 | 14 | 14 | |||
| 15 | Шайба А10.01.08кп.019 | ШайбаА10.01.08кп.019 | 50 | 50 | 15 | |||
| 16 | Шайба 10.65Г.019 | Шайба10.65Г.019 | 52 | 52 | 16 | |||
| 17 | Площадка | 744Р-84.00.210-4 | 1 | 1 | 17 | |||
| 18 | Болт М12-6gx25.88.019 | БолтМ12-6gx25.88.019 | 6 | 6 | 18 | |||
| 19 | Шайба 12.65Г.019 | Шайба12.65Г.019 | 20 | 20 | 19 | |||
| 20 | Шайба А12.01.08кп.019 | ШайбаА12.01.08кп.019 | 9 | 9 | 20 | |||
| 21 | Болт М8-6gx30.88.019 | БолтМ8-6gx30.88.019 | 40 | 40 | 21 | |||
| 23 | Шайба для поликарбоната | Шайба12х25 | 16 | 16 | 23 | |||
| 24 | Заклепка резьбовая цилиндрическая | 23307080255 | 4 | 4 | 24 | |||
| 25 | Кронштейн | 7360-8400130-3 | 2 | 2 | 25 | |||
| 26 | Кронштейн | 744Р1-8400020-01 | 1 | 1 | 26 | |||
| 28 | Орех М | ГайкаМ8 | 12 | 12 | 28 | |||
| 29 | Кронштейн | 744Р1-8400309-01 | 2 | 2 | 29 | |||
| 30 | Болт М12-6gx30.88.019 | БолтМ12-6gx30.88.019 | 8 | 8 | 30 | |||
| 32 | Шарнир угловой | Шарнир | 4 | 4 | 32 | |||
| 33 | Труба | 744Р1-8402020 | 2 | 2 | 33 | |||
| 34 | Труба | 744Р1-8402010 | 2 | 2 | 34 | |||
| 35 | Газопружинный амортизатор | GS-28-750-CC-R56774-A14-40119-750N | 2 | 2 | 35 | |||
| 36 | Кронштейн | 744Р1-8400308-3 | 2 | 2 | 36 | |||
| 37 | Кронштейн | 744Р1-8400600-3-01 | 1 | 1 | 37 | |||
| 38 | Кронштейн | 744Р1-8400705-01 | 1 | 1 | 38 | |||
| 39 | Кронштейн | 9520-8400140-6-01 | 1 | 1 | 39 | |||
| 40 | Петля | 744Р1-8400610-4 | 2 | 2 | 40 | |||
| 41 | Болт М10-6gx35.56.019 | БолтМ10-6gx35.56.019 | 26 | 26 | 41 | |||
| 42 | Петля | 7360-8400190-2 | 2 | 2 | 42 | |||
| 43 | Кронштейн | 9520-8400150-2 | 1 | 1 | 43 | |||
| 44 | Кронштейн | 9520-8400140-6 | 1 | 1 | 44 | |||
| 45 | Кронштейн | 744Р1-8400705 | 1 | 1 | 45 | |||
| 46 | Болт М10-6gx30.88.019 | БолтМ10-6gx30.88.019 | 12 | 12 | 46 | |||
| 47 | Гайка М10-6Н.5.019(S13) | ГайкаМ10-6Н.5.019(S13) | 17 | 17 | 47 | |||
| 48 | Кронштейн | 744Р1-8400600-3 | 1 | 1 | 48 | |||
| 49 | Щиток | 7360-8400533-3-01 | 1 | 1 | 49 | |||
| 50 | Щиток в сборе | 744Р1-8400800 | 1 | 1 | 50 | |||
| 51 | Щиток в сборе | 744Р1-8400800-01 | 1 | 1 | 51 | |||
| 52 | Щиток | 7360-8400533-3 | 1 | 1 | 52 | |||
| 53 | Шайба Г. | Шайба8.65Г.019 | 30 | 30 | 53 | |||
| 54 | Кронштейн | 744Р1-8400262-2-01 | 1 | 1 | 54 | |||
| 55 | Кронштейн | 744Р1-8400263-3 | 1 | 1 | 55 | |||
| 56 | Болт М8-6gx25.88.019 | БолтМ8-6gx25.88.019 | 2 | 2 | 56 | |||
| 57 | Стойка | 744Р1-8400270-3-01 | 1 | 1 | 57 | |||
| 58 | Стойка | 744Р1-8400270-3 | 1 | 1 | 58 | |||
| 59 | Болт М12-6gx20.88.019 | БолтМ12-6gx20.88.019 | 10 | 10 | 59 | |||
| 60 | Кронштейн | 744Р1-8400262-2 | 1 | 1 | 60 | |||
| 61 | Шайба | 744Р1-8400261-2 | 4 | 4 | 61 |
