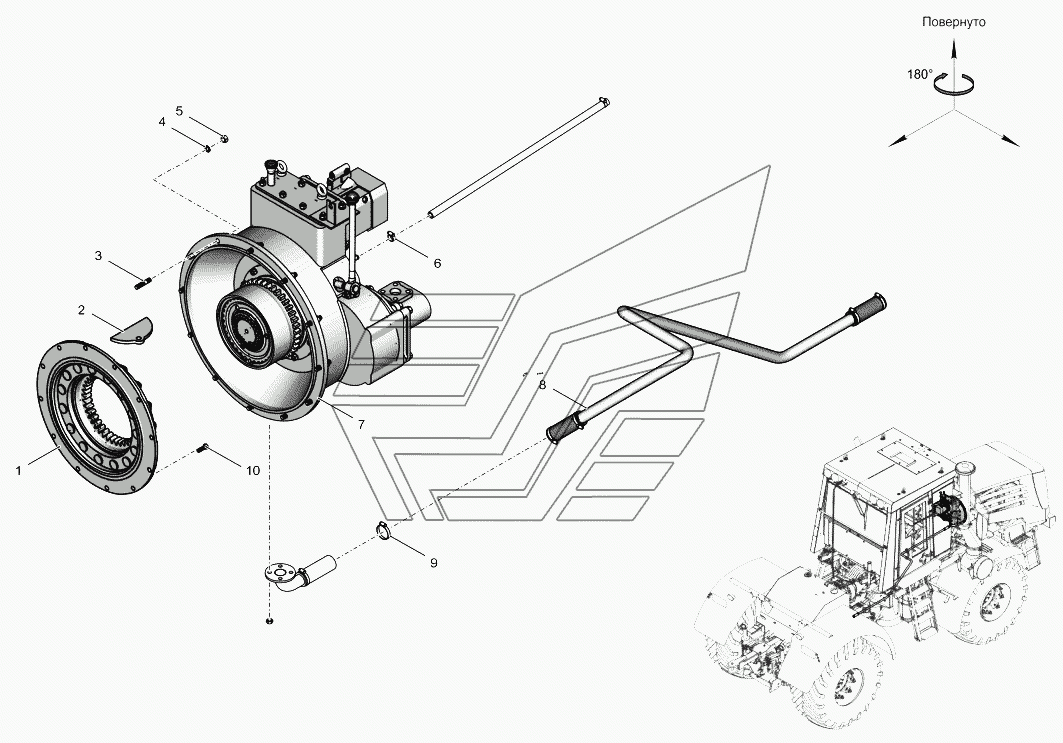

744РЗ-1600000-01 Редуктор с полужесткой муфтой
100%
Название детали
Муфта полужесткая
Заводской номер
744Р2-1600010-2
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
744Р2-1600013
Количество на модель
1
№
2
Название детали
Шпилька М12 3р/6gх40.88.45Х.019
Заводской номер
ШпилькаМ123р/6gх40.88.45x.019
Количество на модель
12
№
3
Название детали
Шайба 12.65Г.05
Заводской номер
Шайба12.65Г.05
Количество на модель
12
№
4
Название детали
Гайка М12-6Н.8С.019
Заводской номер
ГайкаМ12-6Н.8С.019
Количество на модель
12
№
5
Название детали
Хомут червячный
Заводской номер
Norma12-22/9
Количество на модель
2
№
6
Название детали
Редуктор привода насосов
Заводской номер
744Р3-1602000-01
Количество на модель
1
№
7
Название детали
Труба
Заводской номер
744Р2-1600005
Количество на модель
1
№
8
Название детали
Хомут червячный
Заводской номер
Norma32-50/9
Количество на модель
4
№
9
Название детали
Болт 3М12.6gх30.88.45Х.019
Заводской номер
Болт3М12.6gх30.88.45Х.019
Количество на модель
12
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Муфта полужесткая | 744Р2-1600010-2 | 1 | 1 | 1 | |||
| 2 | Крышка | 744Р2-1600013 | 1 | 1 | 2 | |||
| 3 | Шпилька М12 3р/6gх40.88.45Х.019 | ШпилькаМ123р/6gх40.88.45x.019 | 12 | 12 | 3 | |||
| 4 | Шайба 12.65Г.05 | Шайба12.65Г.05 | 12 | 12 | 4 | |||
| 5 | Гайка М12-6Н.8С.019 | ГайкаМ12-6Н.8С.019 | 12 | 12 | 5 | |||
| 6 | Хомут червячный | Norma12-22/9 | 2 | 2 | 6 | |||
| 7 | Редуктор привода насосов | 744Р3-1602000-01 | 1 | 1 | 7 | |||
| 8 | Труба | 744Р2-1600005 | 1 | 1 | 8 | |||
| 9 | Хомут червячный | Norma32-50/9 | 4 | 4 | 9 | |||
| 10 | Болт 3М12.6gх30.88.45Х.019 | Болт3М12.6gх30.88.45Х.019 | 12 | 12 | 10 |
