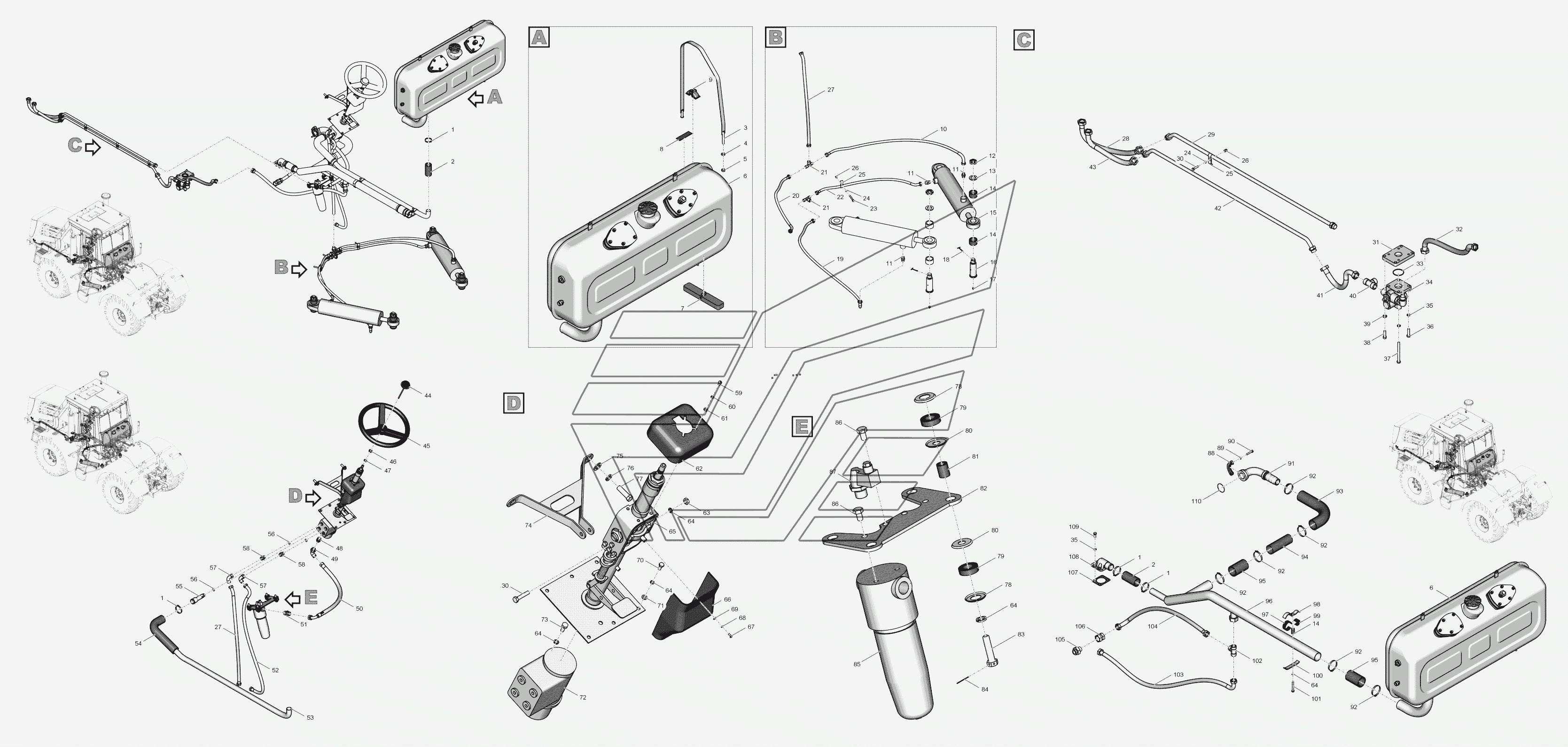

744Р2-3400000-3 Гидросистема управления поворотом
100%
Название детали
Хомут стальной червячный
Заводской номер
NORMA40-60
Количество на модель
6
№
1
Название детали
Рукав 42х55-1,5
Заводской номер
Рукав42х55-1,5
Количество на модель
№
2
Название детали
Лента
Заводской номер
2256010-3400200
Количество на модель
2
№
3
Название детали
Шайба 12.01.019
Заводской номер
Шайба12.01.019
Количество на модель
8
№
4
Название детали
Гайка М12.6Н.8С.019
Заводской номер
ГайкаМ12.6Н.8С.019
Количество на модель
8
№
5
Название детали
Гидробак
Заводской номер
744Р-4614000-5
Количество на модель
1
№
6
Название детали
Подушка
Заводской номер
700А.46.00.035
Количество на модель
2
№
7
Название детали
Прокладка
Заводской номер
2256010-3400012
Количество на модель
2
№
8
Название детали
Опора
Заводской номер
2256010-3400011
Количество на модель
2
№
9
Название детали
Рукав Ду12
Заводской номер
744Р-3400210
Количество на модель
1
№
10
Название детали
Штуцер
Заводской номер
XGE15M18ZLWDPz3
Количество на модель
4
№
11
Название детали
Гайка М36х3-6Н.8С.019
Заводской номер
ГайкаМ36х3-6Н.8С.019
Количество на модель
4
№
12
Название детали
Шайба 36.01.019
Заводской номер
Шайба36.01.019
Количество на модель
4
№
13
Название детали
Втулка
Заводской номер
744Р-3400094
Количество на модель
8
№
14
Название детали
Гидроцилиндр
Заводской номер
ЦГ125.50х400.11П
Количество на модель
2
№
15
Название детали
Палец
Заводской номер
744Р-3400095
Количество на модель
4
№
16
Название детали
Масленка 1,3 01
Заводской номер
Масленка1,301
Количество на модель
1
№
17
Название детали
Шплинт 6.3х71.019
Заводской номер
Шплинт6.3х71.019
Количество на модель
2
№
18
Название детали
РВД армированный
Заводской номер
2SN12/1050DKOL90-DKOL
Количество на модель
1
№
19
Название детали
РВД армированный
Заводской номер
2SN12/630DKOL45-DKOL
Количество на модель
1
№
20
Название детали
Тройник
Заводской номер
XTR15/18/15LHz3
Количество на модель
2
№
21
Название детали
РВД армированный
Заводской номер
2SN12/800DKOL45-DKOL
Количество на модель
1
№
22
Название детали
Болт М10-6gх80.56.019
Заводской номер
БолтМ10-6gх80.56.019
Количество на модель
5
№
23
Название детали
Шайба 8.65Г.05
Заводской номер
Шайба8.65Г.05
Количество на модель
3
№
24
Название детали
Скоба
Заводской номер
700.3400019
Количество на модель
11
№
25
Название детали
Втулка
Заводской номер
700А.3400029
Количество на модель
5
№
26
Название детали
РВД армированный
Заводской номер
2SN16/1070DKOL45-DKOL
Количество на модель
1
№
27
Название детали
РВД армированный
Заводской номер
2SN20/790DKOL(90)-DKOL
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
744Р2-3400230-1-01
Количество на модель
1
№
29
Название детали
Болт М8-6gх40.56.019
Заводской номер
БолтМ8-6gх40.56.019
Количество на модель
3
№
30
Название детали
Проставка
Заводской номер
744Р1-3400061
Количество на модель
1
№
31
Название детали
РВД армированный
Заводской номер
4SH20/890DKOL45-DKOL90[180]
Количество на модель
1
№
32
Название детали
Кольцо 056-062-36-1-3
Заводской номер
Кольцо056-062-36-1-3
Количество на модель
2
№
33
Название детали
Регулятор расхода
Заводской номер
744Р-3406000-1
Количество на модель
1
№
34
Название детали
Шайба 12.65Г.05
Заводской номер
Шайба12.65Г.05
Количество на модель
8
№
35
Название детали
Болт М12-6gх45.88.35.019
Заводской номер
БолтМ12-6gх45.88.35.019
Количество на модель
2
№
36
Название детали
Болт М12-6gх130.88.35.019
Заводской номер
БолтМ12-6gх130.88.35.019
Количество на модель
2
№
37
Название детали
Винт М12-6gх30.88.019
Заводской номер
ВинтМ12-6gх30.88.019
Количество на модель
4
№
38
Название детали
Тройник
Заводской номер
XELA22LHz3
Количество на модель
1
№
40
Название детали
РВД армированный
Заводской номер
2SN20/375DKOL-DKOL
Количество на модель
2
№
41
Название детали
Труба
Заводской номер
744Р2-3400230-1
Количество на модель
1
№
42
Название детали
РВД армированный
Заводской номер
2SN20/525DKOL(90)-DKOL
Количество на модель
1
№
43
Название детали
Зажим
Заводской номер
822-3401140-А1
Количество на модель
1
№
44
Название детали
Колесо рулевое
Заводской номер
ПСС500.015
Количество на модель
1
№
45
Название детали
Гайка М16.6Н.8С.019
Заводской номер
ГайкаМ16.6Н.8С.019
Количество на модель
1
№
46
Название детали
Шайба 16.65Г.05
Заводской номер
Шайба16.65Г.05
Количество на модель
1
№
47
Название детали
Штуцер
Заводской номер
744Р1-3400054
Количество на модель
1
№
48
Название детали
Угольник
Заводской номер
XEWAD22Lz3
Количество на модель
1
№
49
Название детали
Рукав
Заводской номер
744Р1-3400220-03
Количество на модель
1
№
50
Название детали
Штуцер
Заводской номер
XGE22R3/4ZLz3
Количество на модель
2
№
51
Название детали
РВД армированный
Заводской номер
2SN16/1180DKOL90-DKOL
Количество на модель
1
№
52
Название детали
Труба
Заводской номер
744Р-3400048-1
Количество на модель
1
№
53
Название детали
Угловой патрубок
Заводской номер
Угловойпатрубок
Количество на модель
1
№
54
Название детали
Штуцер
Заводской номер
744Р-3400056-4
Количество на модель
1
№
55
Название детали
Кольцо 021-024-19-1-3
Заводской номер
Кольцо021-024-19-1-3
Количество на модель
4
№
56
Название детали
Угольник
Заводской номер
XEWAD18Lz3
Количество на модель
2
№
57
Название детали
Штуцер
Заводской номер
744Р1-3400055
Количество на модель
2
№
58
Название детали
Винт ВМ6-6gх12.48.019
Заводской номер
ВинтВМ6-6gх12.48.019
Количество на модель
4
№
59
Название детали
Шайба 6.65Г.05
Заводской номер
Шайба6.65Г.05
Количество на модель
4
№
60
Название детали
Шайба 6.01.019
Заводской номер
Шайба6.01.019
Количество на модель
4
№
61
Название детали
Колпак
Заводской номер
744Р-3400093
Количество на модель
1
№
62
Название детали
Гайка М10.6Н.8С.019
Заводской номер
ГайкаМ10.6Н.8С.019
Количество на модель
4
№
63
Название детали
Шайба 10.65Г.05
Заводской номер
Шайба10.65Г.05
Количество на модель
23
№
64
Название детали
Колонка рулевая
Заводской номер
744Р2-3401000
Количество на модель
1
№
65
Название детали
Кожух
Заводской номер
744Р-3400101
Количество на модель
1
№
66
Название детали
Винт ВМ5-6gх12.48.019
Заводской номер
ВинтВМ5-6gх12.48.019
Количество на модель
2
№
67
Название детали
Шайба 5.65Г.05
Заводской номер
Шайба5.65Г.05
Количество на модель
2
№
68
Название детали
Шайба 5.01.019
Заводской номер
Шайба5.01.019
Количество на модель
2
№
69
Название детали
Болт М8-6gх20.56.019
Заводской номер
БолтМ8-6gх20.56.019
Количество на модель
4
№
70
Название детали
Шайба 8.01.019
Заводской номер
Шайба8.01.019
Количество на модель
4
№
71
Название детали
Рулевой механизм
Заводской номер
РМ-2000
Количество на модель
1
№
72
Название детали
Болт М10-6gх25.56.019
Заводской номер
БолтМ10-6gх25.56.019
Количество на модель
4
№
73
Название детали
Кронштейн
Заводской номер
744Р-3400150-2
Количество на модель
1
№
74
Название детали
Шайба 14.01.019
Заводской номер
Шайба14.01.019
Количество на модель
2
№
75
Название детали
Шайба 14.65Г.05
Заводской номер
Шайба14.65Г.05
Количество на модель
2
№
76
Название детали
Болт М14-6gх45.88.35.019
Заводской номер
БолтМ14-6gх45.88.35.019
Количество на модель
2
№
77
Название детали
Шайба
Заводской номер
700.13.00.027
Количество на модель
8
№
78
Название детали
Кольцо
Заводской номер
700.1300028
Количество на модель
8
№
79
Название детали
Шайба
Заводской номер
700.13.00.027-1
Количество на модель
8
№
80
Название детали
Втулка
Заводской номер
700.1300029-1
Количество на модель
4
№
81
Название детали
Кронштейн
Заводской номер
744Р1-3400024-4
Количество на модель
1
№
82
Название детали
Болт М10-6gх16.56.019
Заводской номер
БолтМ10-6gх16.56.019
Количество на модель
4
№
83
Название детали
Проволока КО-1
Заводской номер
ПроволокаКО-1
Количество на модель
№
84
Название детали
Фильтр
Заводской номер
HMM422C25XNR
Количество на модель
1
№
85
Название детали
Болт 3М12-6gх50.56.019
Заводской номер
Болт3М12-6gх50.56.019
Количество на модель
4
№
86
Название детали
Датчик электровизуальный
Заводской номер
DE-500
Количество на модель
1
№
87
Название детали
Полуфланец
Заводской номер
30062
Количество на модель
2
№
88
Название детали
Шайба 1/2 UNC
Заводской номер
Шайба1/2UNC
Количество на модель
4
№
89
Название детали
Болт 1/2 х 1(1/2) UNC
Заводской номер
Болт1/2х1(1/2)UNC
Количество на модель
4
№
90
Название детали
Угловой фитинг
Заводской номер
SFL-3-90°2
Количество на модель
1
№
91
Название детали
Хомут стальной червячный
Заводской номер
NORMA50-90
Количество на модель
6
№
92
Название детали
Труба
Заводской номер
744Р-3400045-1
Количество на модель
1
№
94
Название детали
Рукав 65х75,5-0,3
Заводской номер
Рукав65х75,5-0,3
Количество на модель
№
95
Название детали
Труба
Заводской номер
744Р-3400010-5-01
Количество на модель
1
№
96
Название детали
Прокладка
Заводской номер
744Р-3400006-01
Количество на модель
2
№
97
Название детали
Скоба
Заводской номер
700А.4600037
Количество на модель
1
№
98
Название детали
Прокладка
Заводской номер
744Р-3400006
Количество на модель
2
№
99
Название детали
Скоба
Заводской номер
2256010-3400062
Количество на модель
1
№
100
Название детали
Болт М10-6gх75.56.019
Заводской номер
БолтМ10-6gх75.56.019
Количество на модель
1
№
101
Название детали
Тройник
Заводской номер
XELAD22Lz3
Количество на модель
1
№
102
Название детали
РВД армированный
Заводской номер
1SN20/1350DKOL90-CEL
Количество на модель
1
№
103
Название детали
РВД армированный
Заводской номер
2SN20/1040DKOL90-DKOL
Количество на модель
1
№
104
Название детали
Обратный клапан
Заводской номер
XGRSV221z3
Количество на модель
1
№
105
Название детали
Переходник
Заводской номер
GVD22lz3
Количество на модель
1
№
106
Название детали
Прокладка
Заводской номер
744Р1-3400095
Количество на модель
1
№
107
Название детали
Патрубок
Заводской номер
744Р1-3400094
Количество на модель
1
№
108
Название детали
Болт М12-6gх30.56.019
Заводской номер
БолтМ12-6gх30.56.019
Количество на модель
4
№
109
Название детали
Кольцо CF 0-Ring 50 2
Заводской номер
КольцоCF0-Ring502
Количество на модель
1
№
110
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут стальной червячный | NORMA40-60 | 6 | 6 | 1 | |||
| 2 | Рукав 42х55-1,5 | Рукав42х55-1,5 | 2 | |||||
| 3 | Лента | 2256010-3400200 | 2 | 2 | 3 | |||
| 4 | Шайба 12.01.019 | Шайба12.01.019 | 8 | 8 | 4 | |||
| 5 | Гайка М12.6Н.8С.019 | ГайкаМ12.6Н.8С.019 | 8 | 8 | 5 | |||
| 6 | Гидробак | 744Р-4614000-5 | 1 | 1 | 6 | |||
| 7 | Подушка | 700А.46.00.035 | 2 | 2 | 7 | |||
| 8 | Прокладка | 2256010-3400012 | 2 | 2 | 8 | |||
| 9 | Опора | 2256010-3400011 | 2 | 2 | 9 | |||
| 10 | Рукав Ду12 | 744Р-3400210 | 1 | 1 | 10 | |||
| 11 | Штуцер | XGE15M18ZLWDPz3 | 4 | 4 | 11 | |||
| 12 | Гайка М36х3-6Н.8С.019 | ГайкаМ36х3-6Н.8С.019 | 4 | 4 | 12 | |||
| 13 | Шайба 36.01.019 | Шайба36.01.019 | 4 | 4 | 13 | |||
| 14 | Втулка | 744Р-3400094 | 8 | 8 | 14 | |||
| 15 | Гидроцилиндр | ЦГ125.50х400.11П | 2 | 2 | 15 | |||
| 16 | Палец | 744Р-3400095 | 4 | 4 | 16 | |||
| 17 | Масленка 1,3 01 | Масленка1,301 | 1 | 1 | 17 | |||
| 18 | Шплинт 6.3х71.019 | Шплинт6.3х71.019 | 2 | 2 | 18 | |||
| 19 | РВД армированный | 2SN12/1050DKOL90-DKOL | 1 | 1 | 19 | |||
| 20 | РВД армированный | 2SN12/630DKOL45-DKOL | 1 | 1 | 20 | |||
| 21 | Тройник | XTR15/18/15LHz3 | 2 | 2 | 21 | |||
| 22 | РВД армированный | 2SN12/800DKOL45-DKOL | 1 | 1 | 22 | |||
| 23 | Болт М10-6gх80.56.019 | БолтМ10-6gх80.56.019 | 5 | 5 | 23 | |||
| 24 | Шайба 8.65Г.05 | Шайба8.65Г.05 | 3 | 3 | 24 | |||
| 25 | Скоба | 700.3400019 | 11 | 11 | 25 | |||
| 26 | Втулка | 700А.3400029 | 5 | 5 | 26 | |||
| 27 | РВД армированный | 2SN16/1070DKOL45-DKOL | 1 | 1 | 27 | |||
| 28 | РВД армированный | 2SN20/790DKOL(90)-DKOL | 1 | 1 | 28 | |||
| 29 | Труба | 744Р2-3400230-1-01 | 1 | 1 | 29 | |||
| 30 | Болт М8-6gх40.56.019 | БолтМ8-6gх40.56.019 | 3 | 3 | 30 | |||
| 31 | Проставка | 744Р1-3400061 | 1 | 1 | 31 | |||
| 32 | РВД армированный | 4SH20/890DKOL45-DKOL90[180] | 1 | 1 | 32 | |||
| 33 | Кольцо 056-062-36-1-3 | Кольцо056-062-36-1-3 | 2 | 2 | 33 | |||
| 34 | Регулятор расхода | 744Р-3406000-1 | 1 | 1 | 34 | |||
| 35 | Шайба 12.65Г.05 | Шайба12.65Г.05 | 8 | 8 | 35 | |||
| 36 | Болт М12-6gх45.88.35.019 | БолтМ12-6gх45.88.35.019 | 2 | 2 | 36 | |||
| 37 | Болт М12-6gх130.88.35.019 | БолтМ12-6gх130.88.35.019 | 2 | 2 | 37 | |||
| 38 | Винт М12-6gх30.88.019 | ВинтМ12-6gх30.88.019 | 4 | 4 | 38 | |||
| 40 | Тройник | XELA22LHz3 | 1 | 1 | 40 | |||
| 41 | РВД армированный | 2SN20/375DKOL-DKOL | 2 | 2 | 41 | |||
| 42 | Труба | 744Р2-3400230-1 | 1 | 1 | 42 | |||
| 43 | РВД армированный | 2SN20/525DKOL(90)-DKOL | 1 | 1 | 43 | |||
| 44 | Зажим | 822-3401140-А1 | 1 | 1 | 44 | |||
| 45 | Колесо рулевое | ПСС500.015 | 1 | 1 | 45 | |||
| 46 | Гайка М16.6Н.8С.019 | ГайкаМ16.6Н.8С.019 | 1 | 1 | 46 | |||
| 47 | Шайба 16.65Г.05 | Шайба16.65Г.05 | 1 | 1 | 47 | |||
| 48 | Штуцер | 744Р1-3400054 | 1 | 1 | 48 | |||
| 49 | Угольник | XEWAD22Lz3 | 1 | 1 | 49 | |||
| 50 | Рукав | 744Р1-3400220-03 | 1 | 1 | 50 | |||
| 51 | Штуцер | XGE22R3/4ZLz3 | 2 | 2 | 51 | |||
| 52 | РВД армированный | 2SN16/1180DKOL90-DKOL | 1 | 1 | 52 | |||
| 53 | Труба | 744Р-3400048-1 | 1 | 1 | 53 | |||
| 54 | Угловой патрубок | Угловойпатрубок | 1 | 1 | 54 | |||
| 55 | Штуцер | 744Р-3400056-4 | 1 | 1 | 55 | |||
| 56 | Кольцо 021-024-19-1-3 | Кольцо021-024-19-1-3 | 4 | 4 | 56 | |||
| 57 | Угольник | XEWAD18Lz3 | 2 | 2 | 57 | |||
| 58 | Штуцер | 744Р1-3400055 | 2 | 2 | 58 | |||
| 59 | Винт ВМ6-6gх12.48.019 | ВинтВМ6-6gх12.48.019 | 4 | 4 | 59 | |||
| 60 | Шайба 6.65Г.05 | Шайба6.65Г.05 | 4 | 4 | 60 | |||
| 61 | Шайба 6.01.019 | Шайба6.01.019 | 4 | 4 | 61 | |||
| 62 | Колпак | 744Р-3400093 | 1 | 1 | 62 | |||
| 63 | Гайка М10.6Н.8С.019 | ГайкаМ10.6Н.8С.019 | 4 | 4 | 63 | |||
| 64 | Шайба 10.65Г.05 | Шайба10.65Г.05 | 23 | 23 | 64 | |||
| 65 | Колонка рулевая | 744Р2-3401000 | 1 | 1 | 65 | |||
| 66 | Кожух | 744Р-3400101 | 1 | 1 | 66 | |||
| 67 | Винт ВМ5-6gх12.48.019 | ВинтВМ5-6gх12.48.019 | 2 | 2 | 67 | |||
| 68 | Шайба 5.65Г.05 | Шайба5.65Г.05 | 2 | 2 | 68 | |||
| 69 | Шайба 5.01.019 | Шайба5.01.019 | 2 | 2 | 69 | |||
| 70 | Болт М8-6gх20.56.019 | БолтМ8-6gх20.56.019 | 4 | 4 | 70 | |||
| 71 | Шайба 8.01.019 | Шайба8.01.019 | 4 | 4 | 71 | |||
| 72 | Рулевой механизм | РМ-2000 | 1 | 1 | 72 | |||
| 73 | Болт М10-6gх25.56.019 | БолтМ10-6gх25.56.019 | 4 | 4 | 73 | |||
| 74 | Кронштейн | 744Р-3400150-2 | 1 | 1 | 74 | |||
| 75 | Шайба 14.01.019 | Шайба14.01.019 | 2 | 2 | 75 | |||
| 76 | Шайба 14.65Г.05 | Шайба14.65Г.05 | 2 | 2 | 76 | |||
| 77 | Болт М14-6gх45.88.35.019 | БолтМ14-6gх45.88.35.019 | 2 | 2 | 77 | |||
| 78 | Шайба | 700.13.00.027 | 8 | 8 | 78 | |||
| 79 | Кольцо | 700.1300028 | 8 | 8 | 79 | |||
| 80 | Шайба | 700.13.00.027-1 | 8 | 8 | 80 | |||
| 81 | Втулка | 700.1300029-1 | 4 | 4 | 81 | |||
| 82 | Кронштейн | 744Р1-3400024-4 | 1 | 1 | 82 | |||
| 83 | Болт М10-6gх16.56.019 | БолтМ10-6gх16.56.019 | 4 | 4 | 83 | |||
| 84 | Проволока КО-1 | ПроволокаКО-1 | 84 | |||||
| 85 | Фильтр | HMM422C25XNR | 1 | 1 | 85 | |||
| 86 | Болт 3М12-6gх50.56.019 | Болт3М12-6gх50.56.019 | 4 | 4 | 86 | |||
| 87 | Датчик электровизуальный | DE-500 | 1 | 1 | 87 | |||
| 88 | Полуфланец | 30062 | 2 | 2 | 88 | |||
| 89 | Шайба 1/2 UNC | Шайба1/2UNC | 4 | 4 | 89 | |||
| 90 | Болт 1/2 х 1(1/2) UNC | Болт1/2х1(1/2)UNC | 4 | 4 | 90 | |||
| 91 | Угловой фитинг | SFL-3-90°2 | 1 | 1 | 91 | |||
| 92 | Хомут стальной червячный | NORMA50-90 | 6 | 6 | 92 | |||
| 94 | Труба | 744Р-3400045-1 | 1 | 1 | 94 | |||
| 95 | Рукав 65х75,5-0,3 | Рукав65х75,5-0,3 | 95 | |||||
| 96 | Труба | 744Р-3400010-5-01 | 1 | 1 | 96 | |||
| 97 | Прокладка | 744Р-3400006-01 | 2 | 2 | 97 | |||
| 98 | Скоба | 700А.4600037 | 1 | 1 | 98 | |||
| 99 | Прокладка | 744Р-3400006 | 2 | 2 | 99 | |||
| 100 | Скоба | 2256010-3400062 | 1 | 1 | 100 | |||
| 101 | Болт М10-6gх75.56.019 | БолтМ10-6gх75.56.019 | 1 | 1 | 101 | |||
| 102 | Тройник | XELAD22Lz3 | 1 | 1 | 102 | |||
| 103 | РВД армированный | 1SN20/1350DKOL90-CEL | 1 | 1 | 103 | |||
| 104 | РВД армированный | 2SN20/1040DKOL90-DKOL | 1 | 1 | 104 | |||
| 105 | Обратный клапан | XGRSV221z3 | 1 | 1 | 105 | |||
| 106 | Переходник | GVD22lz3 | 1 | 1 | 106 | |||
| 107 | Прокладка | 744Р1-3400095 | 1 | 1 | 107 | |||
| 108 | Патрубок | 744Р1-3400094 | 1 | 1 | 108 | |||
| 109 | Болт М12-6gх30.56.019 | БолтМ12-6gх30.56.019 | 4 | 4 | 109 | |||
| 110 | Кольцо CF 0-Ring 50 2 | КольцоCF0-Ring502 | 1 | 1 | 110 |
