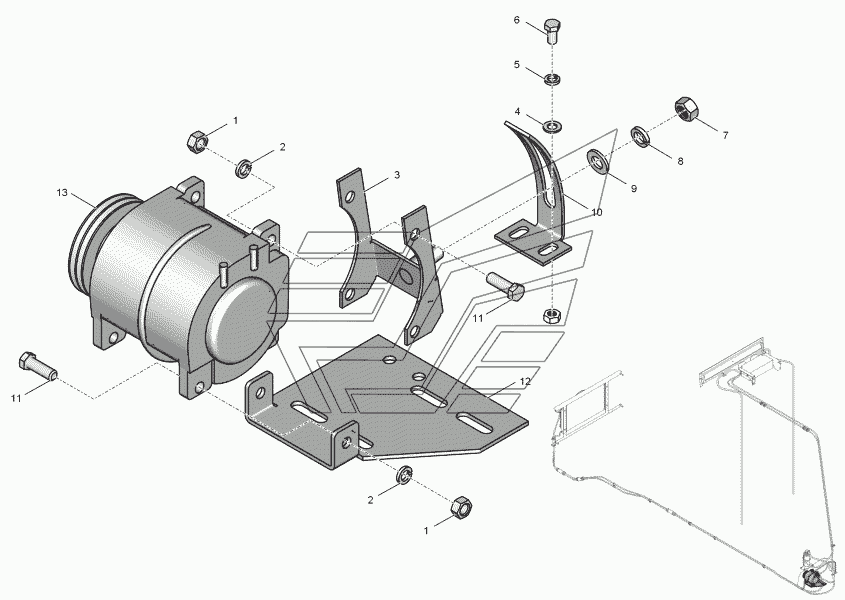

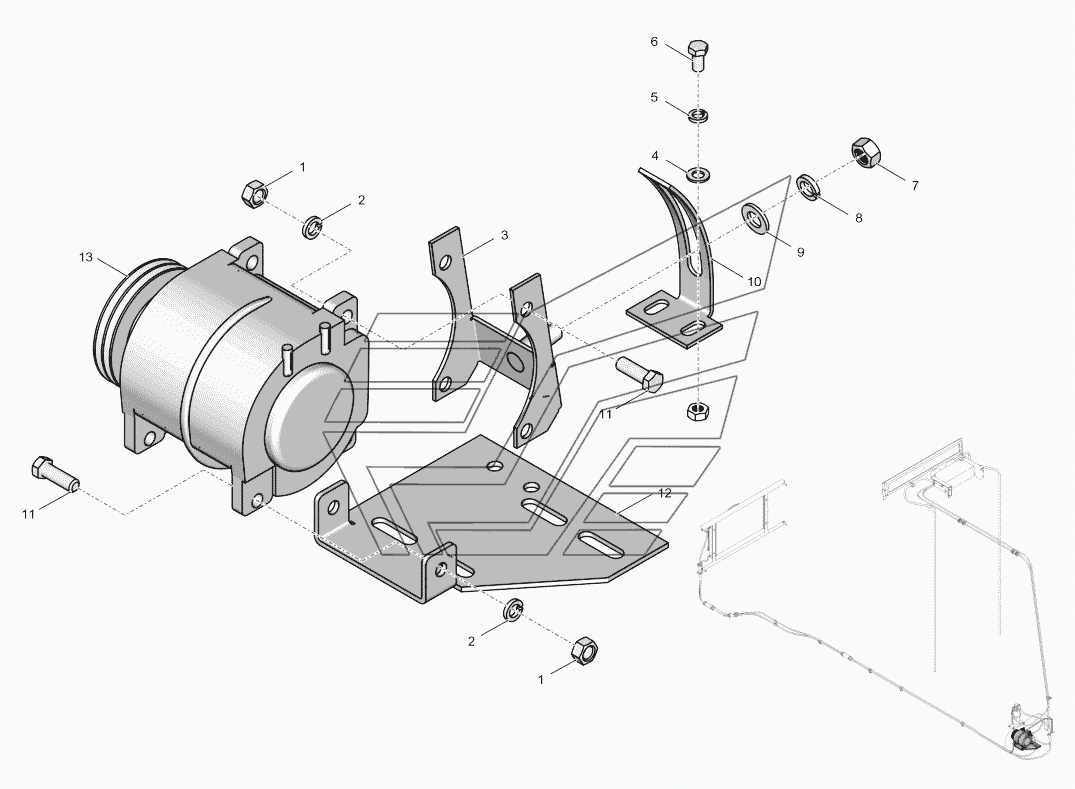

744-8100010-3 Компрессор
100%
Название детали
Гайка М10-6Н.8С.010
Заводской номер
ГайкаМ10-6Н.8С.010
Количество на модель
6
№
1
Название детали
Шайба 10.65Г.05
Заводской номер
Шайба10.65Г.05
Количество на модель
6
№
2
Название детали
Вилка
Заводской номер
744-8100030-1
Количество на модель
1
№
3
Название детали
Шайба 8,4.01.019
Заводской номер
Шайба8,4.01.019
Количество на модель
2
№
4
Название детали
Шайба 8.65Г.05
Заводской номер
Шайба8.65Г.05
Количество на модель
2
№
5
Название детали
Болт М8-6gх16.88.019
Заводской номер
БолтМ8-6gх16.88.019
Количество на модель
2
№
6
Название детали
Гайка М12-6Н.8С.019
Заводской номер
ГайкаМ12-6Н.8С.019
Количество на модель
1
№
7
Название детали
Шайба 12.65Г.05
Заводской номер
Шайба12.65Г.05
Количество на модель
1
№
8
Название детали
Шайба 12,4.01.019
Заводской номер
Шайба12,4.01.019
Количество на модель
1
№
9
Название детали
Планка
Заводской номер
744-8100007-2
Количество на модель
1
№
10
Название детали
Болт М10-6gх30.88.019
Заводской номер
БолтМ10-6gх30.88.019
Количество на модель
6
№
11
Название детали
Плита
Заводской номер
744-8100020-1
Количество на модель
1
№
12
Название детали
Компрессор
Заводской номер
ТМ1401-001100-00
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка М10-6Н.8С.010 | ГайкаМ10-6Н.8С.010 | 6 | 6 | 1 | |||
| 2 | Шайба 10.65Г.05 | Шайба10.65Г.05 | 6 | 6 | 2 | |||
| 3 | Вилка | 744-8100030-1 | 1 | 1 | 3 | |||
| 4 | Шайба 8,4.01.019 | Шайба8,4.01.019 | 2 | 2 | 4 | |||
| 5 | Шайба 8.65Г.05 | Шайба8.65Г.05 | 2 | 2 | 5 | |||
| 6 | Болт М8-6gх16.88.019 | БолтМ8-6gх16.88.019 | 2 | 2 | 6 | |||
| 7 | Гайка М12-6Н.8С.019 | ГайкаМ12-6Н.8С.019 | 1 | 1 | 7 | |||
| 8 | Шайба 12.65Г.05 | Шайба12.65Г.05 | 1 | 1 | 8 | |||
| 9 | Шайба 12,4.01.019 | Шайба12,4.01.019 | 1 | 1 | 9 | |||
| 10 | Планка | 744-8100007-2 | 1 | 1 | 10 | |||
| 11 | Болт М10-6gх30.88.019 | БолтМ10-6gх30.88.019 | 6 | 6 | 11 | |||
| 12 | Плита | 744-8100020-1 | 1 | 1 | 12 | |||
| 13 | Компрессор | ТМ1401-001100-00 | 1 | 1 | 13 |
