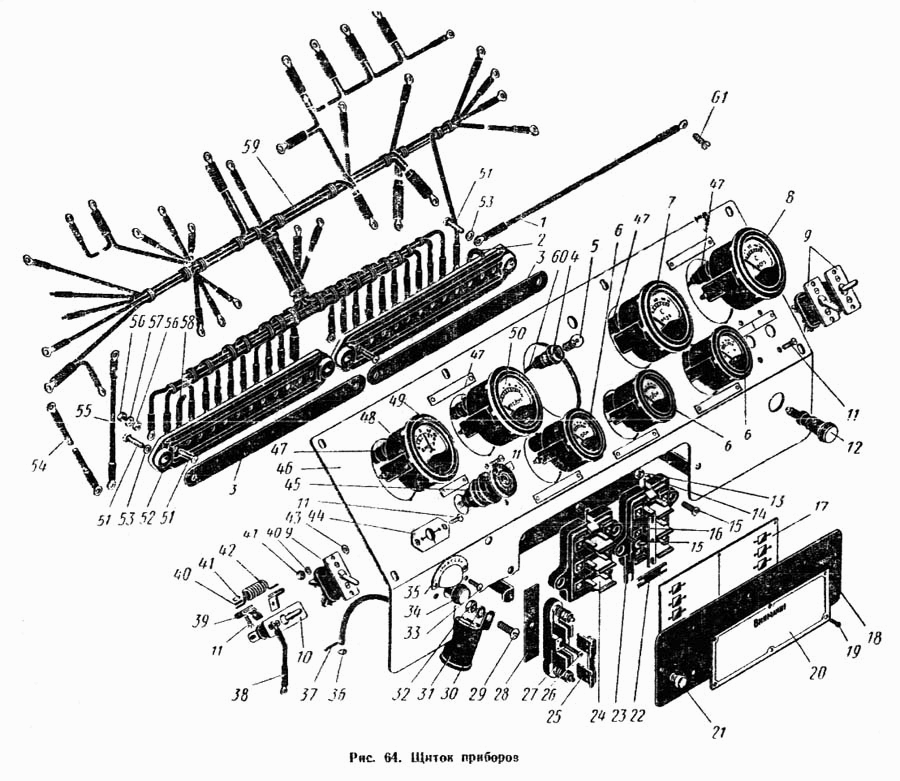

Щиток приборов
100%
Название детали
Щиток приборов
Заводской номер
700.38.05.000-5
Количество на модель
1
№
Название детали
Провод «182»
Заводской номер
700.38.05.470-1
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
700.37.00.127
Количество на модель
2
№
3
Название детали
Патрон контрольной лампы ПП-28
Заводской номер
700.38.05.950
Количество на модель
1
№
4
Название детали
Лампа накаливания А12-1 ГОСТ 2023-66
Заводской номер
Лампа накаливания А12-1 ГОСТ 2023-66
Количество на модель
8
№
5
Название детали
Приемник указателя давления масла УК-146
Заводской номер
700.38.05.870
Количество на модель
3
№
6
Название детали
Указатель температуры воды УК-118
Заводской номер
700.38.05.030
Количество на модель
1
№
7
Название детали
Провод «20»
Заводской номер
700.38.05.880-06
Количество на модель
1
№
7
Название детали
Приемник указателя температуры масла УК-108
Заводской номер
700.38.05.020
Количество на модель
1
№
8
Название детали
Включатель ВК-57
Заводской номер
700.38.05.180
Количество на модель
2
№
9
Название детали
Переключатель П57
Заводской номер
700.38.05.190
Количество на модель
2
№
10
Название детали
Винт М4Х12-001 ГОСТ 1489-62
Заводской номер
Винт М4Х12-001 ГОСТ 1489-62
Количество на модель
13
№
11
Название детали
Фонарь контрольной лампы ПД20-Е
Заводской номер
700.38.05.140
Количество на модель
1
№
12
Название детали
Гайка М6-011 ГОСТ 5927-62
Заводской номер
Гайка М6-011 ГОСТ 5927-62
Количество на модель
4
№
13
Название детали
Шайба пружинная 6Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 6Н ГОСТ 6402-61
Количество на модель
5
№
14
Название детали
Винт М6Х16-001 ГОСТ 1489-62
Заводской номер
Винт М6Х16-001 ГОСТ 1489-62
Количество на модель
4
№
15
Название детали
Шинка
Заводской номер
700.38.05.108
Количество на модель
1
№
16
Название детали
Табличка
Заводской номер
700.38.05.103-1
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
700.38.05.102-1
Количество на модель
1
№
18
Название детали
Заклепка 2Х6Х700 ГОСТ 10299-68
Заводской номер
Заклепка 2Х6Х700 ГОСТ 10299-68
Количество на модель
6
№
19
Название детали
Табличка
Заводской номер
700.38.05.118-1
Количество на модель
1
№
20
Название детали
Ручка
Заводской номер
700.38.05.072
Количество на модель
1
№
21
Название детали
Шинка
Заводской номер
700.38.05.112
Количество на модель
1
№
22
Название детали
Шинка
Заводской номер
700.38.05.106
Количество на модель
1
№
23
Название детали
Блок предохранителей ПР13-А
Заводской номер
700.38.05.680
Количество на модель
2
№
24
Название детали
Плавкая вставка ПВ-80АС
Заводской номер
700.38.05.340
Количество на модель
1
№
25
Название детали
Винт М14Х20-001 ГОСТ 1489-62
Заводской номер
Винт М14Х20-001 ГОСТ 1489-62
Количество на модель
1
№
26
Название детали
Блок защиты БЗ-30
Заводской номер
700.38.05.550
Количество на модель
1
№
27
Название детали
Прокладка
Заводской номер
700.38.05.123
Количество на модель
1
№
28
Название детали
Винт Л18Х18-001 ГОСТ 1489-62
Заводской номер
Винт Л18Х18-001 ГОСТ 1489-62
Количество на модель
1
№
29
Название детали
Сигнализатор поворота РС57В
Заводской номер
700.38.05.120-1
Количество на модель
1
№
30
Название детали
Шайба пружинная 8Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 8Н ГОСТ 6402-61
Количество на модель
1
№
31
Название детали
Гайка М8-011 ГОСТ 5927-62
Заводской номер
Гайка М8-011 ГОСТ 5927-62
Количество на модель
1
№
32
Название детали
Винт М4Х8-001 ГОСТ 1 489-62
Заводской номер
Винт М4Х8-001 ГОСТ 1 489-62
Количество на модель
2
№
33
Название детали
Фонарь контрольной лампы ПД20-Д
Заводской номер
700.38.05.150
Количество на модель
1
№
34
Название детали
Козырек
Заводской номер
700.38.05.109-1
Количество на модель
1
№
35
Название детали
Шайба 6-001 ГОСТ 11371-68
Заводской номер
Шайба 6-001 ГОСТ 11371-68
Количество на модель
4
№
36
Название детали
Шплинт 2Х14-001 ГОСТ 337-66
Заводской номер
Шплинт 2Х14-001 ГОСТ 337-66
Количество на модель
2
№
37
Название детали
Провод «181»
Заводской номер
700.38.05.880-10
Количество на модель
1
№
38
Название детали
Шинка
Заводской номер
700.38.05.124
Количество на модель
2
№
39
Название детали
Шайба пружинная 4Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 4Н ГОСТ 6402-61
Количество на модель
12
№
40
Название детали
Гайка М4-011 ГОСТ 5927-62
Заводской номер
Гайка М4-011 ГОСТ 5927-62
Количество на модель
11
№
41
Название детали
Сопротивление пусковое
Заводской номер
700.38.05.084
Количество на модель
1
№
42
Название детали
Шайба 4-001 ГОСТ 11371-68
Заводской номер
Шайба 4-001 ГОСТ 11371-68
Количество на модель
8
№
43
Название детали
Табличка
Заводской номер
700.38.05.093
Количество на модель
1
№
44
Название детали
Кнопка на одно замыкание
Заводской номер
700.38.05.320-1
Количество на модель
1
№
45
Название детали
Панель в сборе
Заводской номер
700.38.05.260-5
Количество на модель
1
№
46
Название детали
Патрон ПП-1
Заводской номер
700.38.05.970
Количество на модель
8
№
47
Название детали
Амперметр АП-104
Заводской номер
700.38.05.540
Количество на модель
1
№
48
Название детали
Протектор
Заводской номер
700.38.05.125
Количество на модель
1
№
49
Название детали
Приемник указателя давления масла УК-138
Заводской номер
700.38.03.860
Количество на модель
1
№
50
Название детали
Винт М5Х20-001 ГОСТ 1489-62
Заводской номер
Винт М5Х20-001 ГОСТ 1489-62
Количество на модель
28
№
51
Название детали
Основание 12-клеммноой панели соединительных проводов
Заводской номер
700.37.00.126
Количество на модель
2
№
52
Название детали
Шайба 5-001 ГОСТ 11371- 68
Заводской номер
Шайба 5-001 ГОСТ 11371-68
Количество на модель
4
№
53
Название детали
Провод «166»
Заводской номер
700.38.05.880-23
Количество на модель
1
№
54
Название детали
Провод «183»
Заводской номер
700.38.05.880-24
Количество на модель
1
№
55
Название детали
Гайка М5Х011 ГОСТ 5927-62
Заводской номер
Гайка М5Х011 ГОСТ 5927-62
Количество на модель
48
№
56
Название детали
Шайба пружинная 5Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 5Н ГОСТ 6402-61
Количество на модель
24
№
57
Название детали
Провод «18»
Заводской номер
700.38.05.880-03
Количество на модель
1
№
58
Название детали
Пучок проводов
Заводской номер
700.38.05.740-2
Количество на модель
1
№
59
Название детали
Провод «34»
Заводской номер
700.38.05.810-1
Количество на модель
1
№
60
Название детали
Винт М6Х10 ГОСТ 1489-62
Заводской номер
Винт М6Х10 ГОСТ 1489-62
Количество на модель
1
№
61
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Щиток приборов | 700.38.05.000-5 | 1 | 1 | |||||
| 1 | Провод «182» | 700.38.05.470-1 | 1 | 1 | 1 | |||
| 3 | Прокладка | 700.37.00.127 | 2 | 2 | 3 | |||
| 4 | Патрон контрольной лампы ПП-28 | 700.38.05.950 | 1 | 1 | 4 | |||
| 5 | Лампа накаливания А12-1 ГОСТ 2023-66 | Лампа накаливания А12-1 ГОСТ 2023-66 | 8 | 8 | 5 | |||
| 6 | Приемник указателя давления масла УК-146 | 700.38.05.870 | 3 | 3 | 6 | |||
| 7 | Указатель температуры воды УК-118 | 700.38.05.030 | 1 | 1 | 7 | |||
| 7 | Провод «20» | 700.38.05.880-06 | 1 | 1 | 7 | |||
| 8 | Приемник указателя температуры масла УК-108 | 700.38.05.020 | 1 | 1 | 8 | |||
| 9 | Включатель ВК-57 | 700.38.05.180 | 2 | 2 | 9 | |||
| 10 | Переключатель П57 | 700.38.05.190 | 2 | 2 | 10 | |||
| 11 | Винт М4Х12-001 ГОСТ 1489-62 | Винт М4Х12-001 ГОСТ 1489-62 | 13 | 13 | 11 | |||
| 12 | Фонарь контрольной лампы ПД20-Е | 700.38.05.140 | 1 | 1 | 12 | |||
| 13 | Гайка М6-011 ГОСТ 5927-62 | Гайка М6-011 ГОСТ 5927-62 | 4 | 4 | 13 | |||
| 14 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 | 5 | 5 | 14 | |||
| 15 | Винт М6Х16-001 ГОСТ 1489-62 | Винт М6Х16-001 ГОСТ 1489-62 | 4 | 4 | 15 | |||
| 16 | Шинка | 700.38.05.108 | 1 | 1 | 16 | |||
| 17 | Табличка | 700.38.05.103-1 | 1 | 1 | 17 | |||
| 18 | Крышка | 700.38.05.102-1 | 1 | 1 | 18 | |||
| 19 | Заклепка 2Х6Х700 ГОСТ 10299-68 | Заклепка 2Х6Х700 ГОСТ 10299-68 | 6 | 6 | 19 | |||
| 20 | Табличка | 700.38.05.118-1 | 1 | 1 | 20 | |||
| 21 | Ручка | 700.38.05.072 | 1 | 1 | 21 | |||
| 22 | Шинка | 700.38.05.112 | 1 | 1 | 22 | |||
| 23 | Шинка | 700.38.05.106 | 1 | 1 | 23 | |||
| 24 | Блок предохранителей ПР13-А | 700.38.05.680 | 2 | 2 | 24 | |||
| 25 | Плавкая вставка ПВ-80АС | 700.38.05.340 | 1 | 1 | 25 | |||
| 26 | Винт М14Х20-001 ГОСТ 1489-62 | Винт М14Х20-001 ГОСТ 1489-62 | 1 | 1 | 26 | |||
| 27 | Блок защиты БЗ-30 | 700.38.05.550 | 1 | 1 | 27 | |||
| 28 | Прокладка | 700.38.05.123 | 1 | 1 | 28 | |||
| 29 | Винт Л18Х18-001 ГОСТ 1489-62 | Винт Л18Х18-001 ГОСТ 1489-62 | 1 | 1 | 29 | |||
| 30 | Сигнализатор поворота РС57В | 700.38.05.120-1 | 1 | 1 | 30 | |||
| 31 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 | 1 | 1 | 31 | |||
| 32 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 | 1 | 1 | 32 | |||
| 33 | Винт М4Х8-001 ГОСТ 1 489-62 | Винт М4Х8-001 ГОСТ 1 489-62 | 2 | 2 | 33 | |||
| 34 | Фонарь контрольной лампы ПД20-Д | 700.38.05.150 | 1 | 1 | 34 | |||
| 35 | Козырек | 700.38.05.109-1 | 1 | 1 | 35 | |||
| 36 | Шайба 6-001 ГОСТ 11371-68 | Шайба 6-001 ГОСТ 11371-68 | 4 | 4 | 36 | |||
| 37 | Шплинт 2Х14-001 ГОСТ 337-66 | Шплинт 2Х14-001 ГОСТ 337-66 | 2 | 2 | 37 | |||
| 38 | Провод «181» | 700.38.05.880-10 | 1 | 1 | 38 | |||
| 39 | Шинка | 700.38.05.124 | 2 | 2 | 39 | |||
| 40 | Шайба пружинная 4Н ГОСТ 6402-61 | Шайба пружинная 4Н ГОСТ 6402-61 | 12 | 12 | 40 | |||
| 41 | Гайка М4-011 ГОСТ 5927-62 | Гайка М4-011 ГОСТ 5927-62 | 11 | 11 | 41 | |||
| 42 | Сопротивление пусковое | 700.38.05.084 | 1 | 1 | 42 | |||
| 43 | Шайба 4-001 ГОСТ 11371-68 | Шайба 4-001 ГОСТ 11371-68 | 8 | 8 | 43 | |||
| 44 | Табличка | 700.38.05.093 | 1 | 1 | 44 | |||
| 45 | Кнопка на одно замыкание | 700.38.05.320-1 | 1 | 1 | 45 | |||
| 46 | Панель в сборе | 700.38.05.260-5 | 1 | 1 | 46 | |||
| 47 | Патрон ПП-1 | 700.38.05.970 | 8 | 8 | 47 | |||
| 48 | Амперметр АП-104 | 700.38.05.540 | 1 | 1 | 48 | |||
| 49 | Протектор | 700.38.05.125 | 1 | 1 | 49 | |||
| 50 | Приемник указателя давления масла УК-138 | 700.38.03.860 | 1 | 1 | 50 | |||
| 51 | Винт М5Х20-001 ГОСТ 1489-62 | Винт М5Х20-001 ГОСТ 1489-62 | 28 | 28 | 51 | |||
| 52 | Основание 12-клеммноой панели соединительных проводов | 700.37.00.126 | 2 | 2 | 52 | |||
| 53 | Шайба 5-001 ГОСТ 11371- 68 | Шайба 5-001 ГОСТ 11371-68 | 4 | 4 | 53 | |||
| 54 | Провод «166» | 700.38.05.880-23 | 1 | 1 | 54 | |||
| 55 | Провод «183» | 700.38.05.880-24 | 1 | 1 | 55 | |||
| 56 | Гайка М5Х011 ГОСТ 5927-62 | Гайка М5Х011 ГОСТ 5927-62 | 48 | 48 | 56 | |||
| 57 | Шайба пружинная 5Н ГОСТ 6402-61 | Шайба пружинная 5Н ГОСТ 6402-61 | 24 | 24 | 57 | |||
| 58 | Провод «18» | 700.38.05.880-03 | 1 | 1 | 58 | |||
| 59 | Пучок проводов | 700.38.05.740-2 | 1 | 1 | 59 | |||
| 60 | Провод «34» | 700.38.05.810-1 | 1 | 1 | 60 | |||
| 61 | Винт М6Х10 ГОСТ 1489-62 | Винт М6Х10 ГОСТ 1489-62 | 1 | 1 | 61 |
