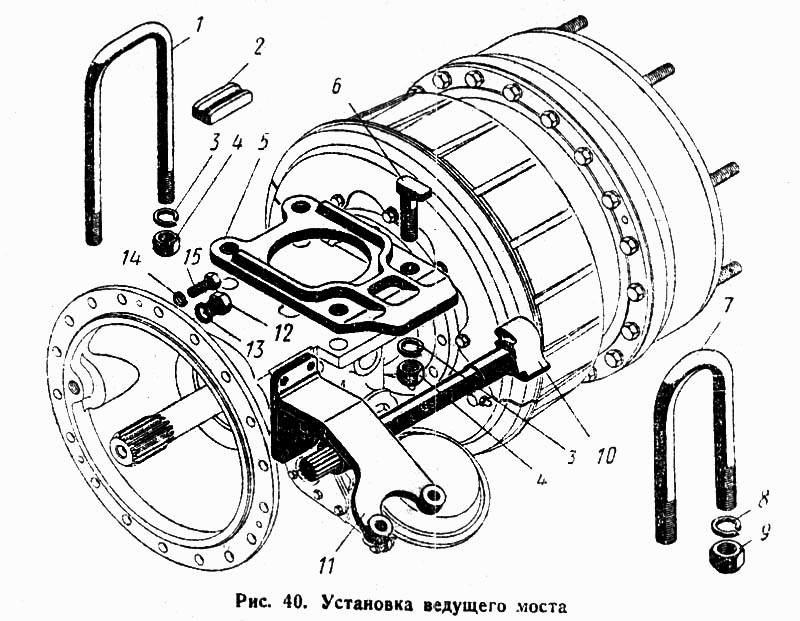

Установка ведущего моста
100%
Название детали
Установка ведущего моста
Заводской номер
700.00.23.000
Количество на модель
1
№
Название детали
Стремянка
Заводской номер
700.00.23.011
Количество на модель
4
№
1
Название детали
Подкладка
Заводской номер
700.00.23.012
Количество на модель
4
№
2
Название детали
Шайба пружинная 24Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 24Н ГОСТ 6402-61
Количество на модель
8
№
3
Название детали
Гайка М24-010 ГОСТ 5931- 62
Заводской номер
Гайка М24-010 ГОСТ 5931-62
Количество на модель
8
№
4
Название детали
Планка
Заводской номер
700.00.29.017-1
Количество на модель
2
№
5
Название детали
Болт специальный
Заводской номер
700.00.29.018
Количество на модель
4
№
6
Название детали
Стремянка
Заводской номер
700.00.29.015-1
Количество на модель
4
№
7
Название детали
Шайба пружинная 30Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 30Н ГОСТ 6402-61
Количество на модель
8
№
8
Название детали
Гайка М30Х2 ГОСТ 5931-51
Заводской номер
Гайка М30Х2 ГОСТ 5931-51
Количество на модель
8
№
9
Название детали
Кронштейн в сборе
Заводской номер
700.23.00.210
Количество на модель
1
№
10
Название детали
Кронштейн
Заводской номер
700.23.00.075-3
Количество на модель
1
№
11
Название детали
Пробка шестигранная ГМ24Х1,5 кл. 3
Заводской номер
Пробка шестигранная ГМ24Х1,5 кл. 3
Количество на модель
1
№
12
Название детали
Прокладка 24Х32
Заводской номер
Прокладка 24Х32
Количество на модель
1
№
13
Название детали
Шайба пружинная 16Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 16Н ГОСТ 6402-61
Количество на модель
18
№
14
Название детали
Болт М16Х1,5Х50-45Х ГОСТ 7795-62
Заводской номер
Болт М16Х1,5Х50-45Х ГОСТ 7795-62
Количество на модель
18
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка ведущего моста | 700.00.23.000 | 1 | 1 | |||||
| 1 | Стремянка | 700.00.23.011 | 4 | 4 | 1 | |||
| 2 | Подкладка | 700.00.23.012 | 4 | 4 | 2 | |||
| 3 | Шайба пружинная 24Н ГОСТ 6402-61 | Шайба пружинная 24Н ГОСТ 6402-61 | 8 | 8 | 3 | |||
| 4 | Гайка М24-010 ГОСТ 5931- 62 | Гайка М24-010 ГОСТ 5931-62 | 8 | 8 | 4 | |||
| 5 | Планка | 700.00.29.017-1 | 2 | 2 | 5 | |||
| 6 | Болт специальный | 700.00.29.018 | 4 | 4 | 6 | |||
| 7 | Стремянка | 700.00.29.015-1 | 4 | 4 | 7 | |||
| 8 | Шайба пружинная 30Н ГОСТ 6402-61 | Шайба пружинная 30Н ГОСТ 6402-61 | 8 | 8 | 8 | |||
| 9 | Гайка М30Х2 ГОСТ 5931-51 | Гайка М30Х2 ГОСТ 5931-51 | 8 | 8 | 9 | |||
| 10 | Кронштейн в сборе | 700.23.00.210 | 1 | 1 | 10 | |||
| 11 | Кронштейн | 700.23.00.075-3 | 1 | 1 | 11 | |||
| 12 | Пробка шестигранная ГМ24Х1,5 кл. 3 | Пробка шестигранная ГМ24Х1,5 кл. 3 | 1 | 1 | 12 | |||
| 13 | Прокладка 24Х32 | Прокладка 24Х32 | 1 | 1 | 13 | |||
| 14 | Шайба пружинная 16Н ГОСТ 6402-61 | Шайба пружинная 16Н ГОСТ 6402-61 | 18 | 18 | 14 | |||
| 15 | Болт М16Х1,5Х50-45Х ГОСТ 7795-62 | Болт М16Х1,5Х50-45Х ГОСТ 7795-62 | 18 | 18 | 15 |
