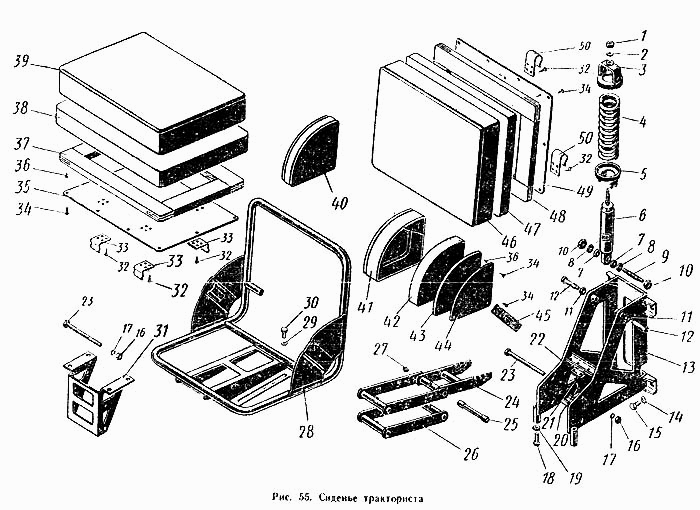

Сиденье тракториста
100%
Название детали
Механизм регулировки сиденья тракториста
Заводской номер
700.68.04.000-2
Количество на модель
1
№
Название детали
Подушка левая
Заводской номер
700.68.03.030-1
Количество на модель
1
№
Название детали
Подушка сиденья тракториста
Заводской номер
700.68.03.010-1
Количество на модель
1
№
Название детали
Сиденье тракториста
Заводской номер
700.63.00.000-3
Количество на модель
1
№
Название детали
Спинка сиденья тракториста
Заводской номер
700.68.05.000
Количество на модель
1
№
Название детали
Установка сиденья тракториста
Заводской номер
700.00.68.000-3
Количество на модель
1
№
Название детали
Гайка
Заводской номер
700.68.04.054
Количество на модель
1
№
1
Название детали
Шайба 10-001 ГОСТ 11371-68
Заводской номер
Шайба 10-001 ГОСТ 11371-68
Количество на модель
1
№
2
Название детали
Кронштейн верхний
Заводской номер
700.68.04.100
Количество на модель
1
№
3
Название детали
Пружина
Заводской номер
700.68.04.036
Количество на модель
1
№
4
Название детали
Кронштейн нижний
Заводской номер
700.68.04.110
Количество на модель
1
№
5
Название детали
Амортизатор
Заводской номер
700.68.04.120
Количество на модель
1
№
6
Название детали
Втулке резиновая
Заводской номер
700.68.00.011
Количество на модель
2
№
7
Название детали
Шайба 16-001 ГОСТ 11371-68
Заводской номер
Шайба 16-001 ГОСТ 11371-68
Количество на модель
2
№
8
Название детали
Ось
Заводской номер
700.68.04.035
Количество на модель
1
№
9
Название детали
Гайка М16Х1,5-011 ГОСТ 5927-62
Заводской номер
Гайка М16Х1,5-011 ГОСТ 5927-62
Количество на модель
2
№
10
Название детали
Гайка М16-011 ГОСТ 5927-62
Заводской номер
Гайка М16-011 ГОСТ 5927-62
Количество на модель
2
№
11
Название детали
Винт М16Х130-011 ГОСТ 1481-64
Заводской номер
Винт М16Х130-011 ГОСТ 1481-64
Количество на модель
2
№
12
Название детали
Кронштейн сиденья в сборе
Заводской номер
700.68.04.070-1
Количество на модель
1
№
13
Название детали
Шайба пружинная 12Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 12Н ГОСТ 6402-61
Количество на модель
4
№
14
Название детали
Болт М12Х25-021 ГОСТ 7808-62
Заводской номер
Болт М12Х25-021 ГОСТ 7808-62
Количество на модель
4
№
15
Название детали
Гайка М8-011 ГОСТ 5927-62
Заводской номер
Гайка М8-011 ГОСТ 5927-62
Количество на модель
4
№
16
Название детали
Шайба пружинная 8Н ГОСТ 5402- 61
Заводской номер
Шайба пружинная 8Н ГОСТ 5402-61
Количество на модель
4
№
17
Название детали
Болт М12Х50-021 ГОСТ 7811- 62
Заводской номер
Болт М12Х50-021 ГОСТ 7811-62
Количество на модель
2
№
18
Название детали
Гайка М12Х2-011 ГОСТ 5927-62
Заводской номер
Гайка М12Х2-011 ГОСТ 5927-62
Количество на модель
2
№
19
Название детали
Винт М5Х20-001 ГОСТ 1489-62
Заводской номер
Винт М5Х20-001 ГОСТ 1489-62
Количество на модель
4
№
20
Название детали
Шайба 5-001 ГОСТ 11371- 68
Заводской номер
Шайба 5-001 ГОСТ 11371-68
Количество на модель
4
№
21
Название детали
Упор
Заводской номер
700.68.04.032
Количество на модель
4
№
22
Название детали
Болт
Заводской номер
700.68.04.034
Количество на модель
4
№
23
Название детали
Рычаг в сборе
Заводской номер
700.68.04.080
Количество на модель
1
№
24
Название детали
Ось
Заводской номер
700.68.04.033
Количество на модель
4
№
25
Название детали
Рычаг в сборе
Заводской номер
700.68.04.090
Количество на модель
1
№
26
Название детали
Масленка 1-А1 ГОСТ 1303-56
Заводской номер
Масленка 1-А1 ГОСТ 1303-56
Количество на модель
4
№
27
Название детали
Остов сиденья тракториста
Заводской номер
700.68.01.000-4
Количество на модель
1
№
28
Название детали
Болт М10Х25-021 ГОСТ 7808-62
Заводской номер
Болт М10Х25-021 ГОСТ 7808-62
Количество на модель
4
№
30
Название детали
Кронштейн в сборе
Заводской номер
700.68.04.130
Количество на модель
1
№
31
Название детали
Шуруп 4Х20 ГОСТ 1144- 60
Заводской номер
Шуруп 4Х20 ГОСТ 1144-60
Количество на модель
28
№
32
Название детали
Клипс
Заводской номер
700.69.03.013
Количество на модель
4
№
33
Название детали
Шуруп А4Х20 ГОСТ 1145-60
Заводской номер
Шуруп А4Х20 ГОСТ 1145-60
Количество на модель
20
№
34
Название детали
Донышко
Заводской номер
700.68.03.011
Количество на модель
1
№
35
Название детали
Гвоздь «тэкс» №13
Заводской номер
Гвоздь «тэкс» №13
Количество на модель
320
№
36
Название детали
Рамка в сборе
Заводской номер
700.68.03.050
Количество на модель
1
№
37
Название детали
Набивка
Заводской номер
700.68.03.012-1
Количество на модель
1
№
38
Название детали
Чехол сиденья
Заводской номер
700.68.03.040-1
Количество на модель
1
№
39
Название детали
Подушка правая
Заводской номер
700.68.03.020-1
Количество на модель
1
№
40
Название детали
Чехол левый
Заводской номер
700.68.03.070-2
Количество на модель
1
№
41
Название детали
Набивка
Заводской номер
700.68.03.018-1
Количество на модель
1
№
42
Название детали
Дно
Заводской номер
700.68.03.017-1
Количество на модель
1
№
43
Название детали
Донышко
Заводской номер
700.68.03.023-1
Количество на модель
1
№
44
Название детали
Планка
Заводской номер
700.68.03.024
Количество на модель
1
№
45
Название детали
Чехол сиденья
Заводской номер
700.68.05.010
Количество на модель
1
№
46
Название детали
Набивка
Заводской номер
700.68.05.012
Количество на модель
1
№
47
Название детали
Рамка в сборе
Заводской номер
700.68.05.020
Количество на модель
1
№
48
Название детали
Донышко
Заводской номер
700.68.05.013
Количество на модель
1
№
49
Название детали
Клипс
Заводской номер
700.68.05.017
Количество на модель
3
№
50
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Механизм регулировки сиденья тракториста | 700.68.04.000-2 | 1 | 1 | |||||
| Подушка левая | 700.68.03.030-1 | 1 | 1 | |||||
| Подушка сиденья тракториста | 700.68.03.010-1 | 1 | 1 | |||||
| Сиденье тракториста | 700.63.00.000-3 | 1 | 1 | |||||
| Спинка сиденья тракториста | 700.68.05.000 | 1 | 1 | |||||
| Установка сиденья тракториста | 700.00.68.000-3 | 1 | 1 | |||||
| 1 | Гайка | 700.68.04.054 | 1 | 1 | 1 | |||
| 2 | Шайба 10-001 ГОСТ 11371-68 | Шайба 10-001 ГОСТ 11371-68 | 1 | 1 | 2 | |||
| 3 | Кронштейн верхний | 700.68.04.100 | 1 | 1 | 3 | |||
| 4 | Пружина | 700.68.04.036 | 1 | 1 | 4 | |||
| 5 | Кронштейн нижний | 700.68.04.110 | 1 | 1 | 5 | |||
| 6 | Амортизатор | 700.68.04.120 | 1 | 1 | 6 | |||
| 7 | Втулке резиновая | 700.68.00.011 | 2 | 2 | 7 | |||
| 8 | Шайба 16-001 ГОСТ 11371-68 | Шайба 16-001 ГОСТ 11371-68 | 2 | 2 | 8 | |||
| 9 | Ось | 700.68.04.035 | 1 | 1 | 9 | |||
| 10 | Гайка М16Х1,5-011 ГОСТ 5927-62 | Гайка М16Х1,5-011 ГОСТ 5927-62 | 2 | 2 | 10 | |||
| 11 | Гайка М16-011 ГОСТ 5927-62 | Гайка М16-011 ГОСТ 5927-62 | 2 | 2 | 11 | |||
| 12 | Винт М16Х130-011 ГОСТ 1481-64 | Винт М16Х130-011 ГОСТ 1481-64 | 2 | 2 | 12 | |||
| 13 | Кронштейн сиденья в сборе | 700.68.04.070-1 | 1 | 1 | 13 | |||
| 14 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | 4 | 4 | 14 | |||
| 15 | Болт М12Х25-021 ГОСТ 7808-62 | Болт М12Х25-021 ГОСТ 7808-62 | 4 | 4 | 15 | |||
| 16 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 | 4 | 4 | 16 | |||
| 17 | Шайба пружинная 8Н ГОСТ 5402- 61 | Шайба пружинная 8Н ГОСТ 5402-61 | 4 | 4 | 17 | |||
| 18 | Болт М12Х50-021 ГОСТ 7811- 62 | Болт М12Х50-021 ГОСТ 7811-62 | 2 | 2 | 18 | |||
| 19 | Гайка М12Х2-011 ГОСТ 5927-62 | Гайка М12Х2-011 ГОСТ 5927-62 | 2 | 2 | 19 | |||
| 20 | Винт М5Х20-001 ГОСТ 1489-62 | Винт М5Х20-001 ГОСТ 1489-62 | 4 | 4 | 20 | |||
| 21 | Шайба 5-001 ГОСТ 11371- 68 | Шайба 5-001 ГОСТ 11371-68 | 4 | 4 | 21 | |||
| 22 | Упор | 700.68.04.032 | 4 | 4 | 22 | |||
| 23 | Болт | 700.68.04.034 | 4 | 4 | 23 | |||
| 24 | Рычаг в сборе | 700.68.04.080 | 1 | 1 | 24 | |||
| 25 | Ось | 700.68.04.033 | 4 | 4 | 25 | |||
| 26 | Рычаг в сборе | 700.68.04.090 | 1 | 1 | 26 | |||
| 27 | Масленка 1-А1 ГОСТ 1303-56 | Масленка 1-А1 ГОСТ 1303-56 | 4 | 4 | 27 | |||
| 28 | Остов сиденья тракториста | 700.68.01.000-4 | 1 | 1 | 28 | |||
| 30 | Болт М10Х25-021 ГОСТ 7808-62 | Болт М10Х25-021 ГОСТ 7808-62 | 4 | 4 | 30 | |||
| 31 | Кронштейн в сборе | 700.68.04.130 | 1 | 1 | 31 | |||
| 32 | Шуруп 4Х20 ГОСТ 1144- 60 | Шуруп 4Х20 ГОСТ 1144-60 | 28 | 28 | 32 | |||
| 33 | Клипс | 700.69.03.013 | 4 | 4 | 33 | |||
| 34 | Шуруп А4Х20 ГОСТ 1145-60 | Шуруп А4Х20 ГОСТ 1145-60 | 20 | 20 | 34 | |||
| 35 | Донышко | 700.68.03.011 | 1 | 1 | 35 | |||
| 36 | Гвоздь «тэкс» №13 | Гвоздь «тэкс» №13 | 320 | 320 | 36 | |||
| 37 | Рамка в сборе | 700.68.03.050 | 1 | 1 | 37 | |||
| 38 | Набивка | 700.68.03.012-1 | 1 | 1 | 38 | |||
| 39 | Чехол сиденья | 700.68.03.040-1 | 1 | 1 | 39 | |||
| 40 | Подушка правая | 700.68.03.020-1 | 1 | 1 | 40 | |||
| 41 | Чехол левый | 700.68.03.070-2 | 1 | 1 | 41 | |||
| 42 | Набивка | 700.68.03.018-1 | 1 | 1 | 42 | |||
| 43 | Дно | 700.68.03.017-1 | 1 | 1 | 43 | |||
| 44 | Донышко | 700.68.03.023-1 | 1 | 1 | 44 | |||
| 45 | Планка | 700.68.03.024 | 1 | 1 | 45 | |||
| 46 | Чехол сиденья | 700.68.05.010 | 1 | 1 | 46 | |||
| 47 | Набивка | 700.68.05.012 | 1 | 1 | 47 | |||
| 48 | Рамка в сборе | 700.68.05.020 | 1 | 1 | 48 | |||
| 49 | Донышко | 700.68.05.013 | 1 | 1 | 49 | |||
| 50 | Клипс | 700.68.05.017 | 3 | 3 | 50 |
