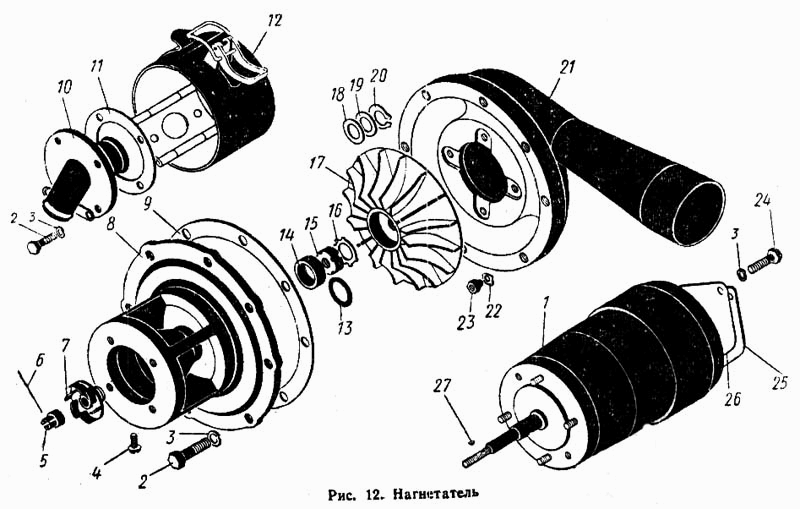

Нагнетатель
100%
Название детали
Нагнетатель
Заводской номер
700.15.01.000-4
Количество на модель
1
№
Название детали
Электродвигатель 220 вт, 12 в
Заводской номер
700.15.01.080-1
Количество на модель
1
№
1
Название детали
Болт М6Х18-021 ГОСТ 7805-62
Заводской номер
Болт М6Х18-021 ГОСТ 7805-62
Количество на модель
12
№
2
Название детали
Шайба пружинная 6Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 6Н ГОСТ 6402-61
Количество на модель
16
№
3
Название детали
Винт М6Х10-001 ГОСТ 1489-62
Заводской номер
Винт М6Х10-001 ГОСТ 1489-62
Количество на модель
2
№
4
Название детали
Гайка
Заводской номер
700.15.01.025-1
Количество на модель
1
№
5
Название детали
Проволока КО 1Х60 мм ГОСТ 792-67
Заводской номер
Проволока КО 1Х60 мм ГОСТ 792-67
Количество на модель
1
№
6
Название детали
Крыльчатка
Заводской номер
700.15.01.014-2
Количество на модель
1
№
7
Название детали
Корпус
Заводской номер
700.15.01.012-3
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
700.15.01.076-00
Количество на модель
2
№
9
Название детали
Патрубок
Заводской номер
700.15.01.013-2
Количество на модель
1
№
10
Название детали
Прокладка (комплект)
Заводской номер
700.15.01.084--00
Количество на модель
1
№
11
Название детали
Крышка в сборе
Заводской номер
700.15.01.130
Количество на модель
1
№
12
Название детали
Кольцо ВЭ-25 ГОСТ 9301-59
Заводской номер
Кольцо ВЭ-25 ГОСТ 9301-59
Количество на модель
1
№
13
Название детали
Манжета в сборе
Заводской номер
700.15.01.110
Количество на модель
1
№
14
Название детали
Гайка II М12Х1,25 ГОСТ 11871- 66
Заводской номер
Гайка II М12Х1,25 ГОСТ 11871-66
Количество на модель
1
№
15
Название детали
Шайба стопорная 12-006 ГОСТ 11371-68
Заводской номер
Шайба стопорная 12-006 ГОСТ 11371-68
Количество на модель
1
№
16
Название детали
Крыльчатка
Заводской номер
700.15.01.015-2
Количество на модель
1
№
17
Название детали
Кольцо
Заводской номер
700.15.01.059-1
Количество на модель
3
№
18
Название детали
Кольцо
Заводской номер
700.15.01.059-2
Количество на модель
3
№
19
Название детали
Кольцо НЭ-12 ГОСТ 9301-59
Заводской номер
Кольцо НЭ-12 ГОСТ 9301-59
Количество на модель
1
№
20
Название детали
Улитка
Заводской номер
700.15.01.011-1
Количество на модель
1
№
21
Название детали
Шайба стопорная
Заводской номер
70015.01.018
Количество на модель
4
№
22
Название детали
Гайка
Заводской номер
700.15.01.017
Количество на модель
4
№
23
Название детали
Болт М6Х12-021 ГОСТ 7805-62
Заводской номер
Болт М6Х12-021 ГОСТ 7805-62
Количество на модель
2
№
24
Название детали
Крышка
Заводской номер
700.15.01.083
Количество на модель
1
№
25
Название детали
Прокладка
Заводской номер
700.15.01.082
Количество на модель
1
№
26
Название детали
Шпонка сегментная 3Х3,7 ГОСТ 8795-68
Заводской номер
Шпонка сегментная 3Х3,7 ГОСТ 8795-68
Количество на модель
2
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Нагнетатель | 700.15.01.000-4 | 1 | 1 | |||||
| 1 | Электродвигатель 220 вт, 12 в | 700.15.01.080-1 | 1 | 1 | 1 | |||
| 2 | Болт М6Х18-021 ГОСТ 7805-62 | Болт М6Х18-021 ГОСТ 7805-62 | 12 | 12 | 2 | |||
| 3 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 | 16 | 16 | 3 | |||
| 4 | Винт М6Х10-001 ГОСТ 1489-62 | Винт М6Х10-001 ГОСТ 1489-62 | 2 | 2 | 4 | |||
| 5 | Гайка | 700.15.01.025-1 | 1 | 1 | 5 | |||
| 6 | Проволока КО 1Х60 мм ГОСТ 792-67 | Проволока КО 1Х60 мм ГОСТ 792-67 | 1 | 1 | 6 | |||
| 7 | Крыльчатка | 700.15.01.014-2 | 1 | 1 | 7 | |||
| 8 | Корпус | 700.15.01.012-3 | 1 | 1 | 8 | |||
| 9 | Прокладка | 700.15.01.076-00 | 2 | 2 | 9 | |||
| 10 | Патрубок | 700.15.01.013-2 | 1 | 1 | 10 | |||
| 11 | Прокладка (комплект) | 700.15.01.084--00 | 1 | 1 | 11 | |||
| 12 | Крышка в сборе | 700.15.01.130 | 1 | 1 | 12 | |||
| 13 | Кольцо ВЭ-25 ГОСТ 9301-59 | Кольцо ВЭ-25 ГОСТ 9301-59 | 1 | 1 | 13 | |||
| 14 | Манжета в сборе | 700.15.01.110 | 1 | 1 | 14 | |||
| 15 | Гайка II М12Х1,25 ГОСТ 11871- 66 | Гайка II М12Х1,25 ГОСТ 11871-66 | 1 | 1 | 15 | |||
| 16 | Шайба стопорная 12-006 ГОСТ 11371-68 | Шайба стопорная 12-006 ГОСТ 11371-68 | 1 | 1 | 16 | |||
| 17 | Крыльчатка | 700.15.01.015-2 | 1 | 1 | 17 | |||
| 18 | Кольцо | 700.15.01.059-1 | 3 | 3 | 18 | |||
| 19 | Кольцо | 700.15.01.059-2 | 3 | 3 | 19 | |||
| 20 | Кольцо НЭ-12 ГОСТ 9301-59 | Кольцо НЭ-12 ГОСТ 9301-59 | 1 | 1 | 20 | |||
| 21 | Улитка | 700.15.01.011-1 | 1 | 1 | 21 | |||
| 22 | Шайба стопорная | 70015.01.018 | 4 | 4 | 22 | |||
| 23 | Гайка | 700.15.01.017 | 4 | 4 | 23 | |||
| 24 | Болт М6Х12-021 ГОСТ 7805-62 | Болт М6Х12-021 ГОСТ 7805-62 | 2 | 2 | 24 | |||
| 25 | Крышка | 700.15.01.083 | 1 | 1 | 25 | |||
| 26 | Прокладка | 700.15.01.082 | 1 | 1 | 26 | |||
| 27 | Шпонка сегментная 3Х3,7 ГОСТ 8795-68 | Шпонка сегментная 3Х3,7 ГОСТ 8795-68 | 2 | 2 | 27 |
