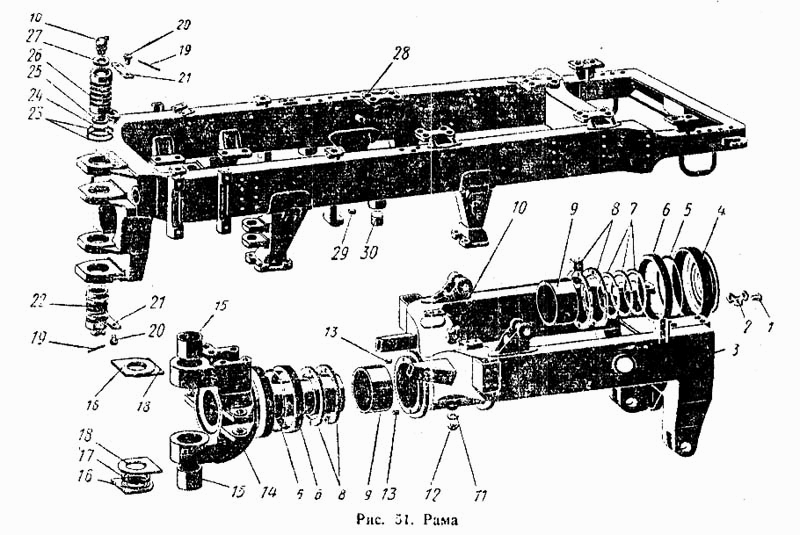

Рама
100%
Название детали
Рама а сборе
Заводской номер
700.28.00.000-2
Количество на модель
1
№
Название детали
Болт М16Х1,5-101 ГОСТ 7305-62
Заводской номер
Болт М16Х1,5-101 ГОСТ 7305-62
Количество на модель
15
№
1
Название детали
Планка стопорная
Заводской номер
700.28.00.047
Количество на модель
5
№
2
Название детали
Полурама задняя
Заводской номер
700.28.02.000-2
Количество на модель
1
№
3
Название детали
Крышка в сборе
Заводской номер
700.28.00.030-2
Количество на модель
1
№
4
Название детали
Пружина
Заводской номер
700.28.00.013
Количество на модель
2
№
5
Название детали
Манжета
Заводской номер
700.28.00.040-1
Количество на модель
2
№
6
Название детали
Прокладка (комплект)
Заводской номер
700.28.00.048-00
Количество на модель
1
№
7
Название детали
Кольцо
Заводской номер
700.28.00.012
Количество на модель
4
№
8
Название детали
Втулка
Заводской номер
700.28.02.017
Количество на модель
2
№
9
Название детали
Масленка П-А-45 ГОСТ 1303-56
Заводской номер
Масленка П-А-45 ГОСТ 1303-56
Количество на модель
3
№
10
Название детали
Подкладка 24Х32
Заводской номер
Подкладка 24Х32
Количество на модель
1
№
11
Название детали
Пробка с буртиком М24Х1,5 кл. 3
Заводской номер
Пробка с буртиком М24Х1,5 кл. 3
Количество на модель
1
№
12
Название детали
Штифт
Заводской номер
700.28.02.061
Количество на модель
8
№
13
Название детали
Труба шарнира а сборе
Заводской номер
700.28.00.020-2
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
700.28.00.023
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
700.28.00.015-1
Количество на модель
2
№
16
Название детали
Лента уплотнительная
Заводской номер
700.28.00.016
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
700.28.00.014-1
Количество на модель
2
№
18
Название детали
Проволока КО 2Х400 мм ГОСТ 729-67
Заводской номер
Проволока КО 2Х400 мм ГОСТ 729-67
Количество на модель
2
№
19
Название детали
Болт М16Х40-101 ГОСТ 7805-62
Заводской номер
Болт М16Х40-101 ГОСТ 7805-62
Количество на модель
4
№
20
Название детали
Планка
Заводской номер
700.28.00.046
Количество на модель
2
№
21
Название детали
Ось в сборе
Заводской номер
700.28.00.010-1
Количество на модель
2
№
22
Название детали
Кольцо У-100Х95-2 ГОСТ 9833-61
Заводской номер
Кольцо У-100Х95-2 ГОСТ 9833-61
Количество на модель
2
№
23
Название детали
Заглушка 60 ГОСТ 3111-67
Заводской номер
Заглушка 60 ГОСТ 3111-67
Количество на модель
1
№
24
Название детали
Пробка
Заводской номер
700.28.00.021
Количество на модель
2
№
25
Название детали
Ось
Заводской номер
700.28.00.018-1
Количество на модель
2
№
26
Название детали
Заглушка
Заводской номер
700.23.00.019
Количество на модель
2
№
27
Название детали
Полурама передняя
Заводской номер
700.28.01.000-2
Количество на модель
1
№
28
Название детали
Буфер упорней
Заводской номер
700.00.29.019
Количество на модель
2
№
29
Название детали
Буфер
Заводской номер
700.00.29.014-1
Количество на модель
2
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рама а сборе | 700.28.00.000-2 | 1 | 1 | |||||
| 1 | Болт М16Х1,5-101 ГОСТ 7305-62 | Болт М16Х1,5-101 ГОСТ 7305-62 | 15 | 15 | 1 | |||
| 2 | Планка стопорная | 700.28.00.047 | 5 | 5 | 2 | |||
| 3 | Полурама задняя | 700.28.02.000-2 | 1 | 1 | 3 | |||
| 4 | Крышка в сборе | 700.28.00.030-2 | 1 | 1 | 4 | |||
| 5 | Пружина | 700.28.00.013 | 2 | 2 | 5 | |||
| 6 | Манжета | 700.28.00.040-1 | 2 | 2 | 6 | |||
| 7 | Прокладка (комплект) | 700.28.00.048-00 | 1 | 1 | 7 | |||
| 8 | Кольцо | 700.28.00.012 | 4 | 4 | 8 | |||
| 9 | Втулка | 700.28.02.017 | 2 | 2 | 9 | |||
| 10 | Масленка П-А-45 ГОСТ 1303-56 | Масленка П-А-45 ГОСТ 1303-56 | 3 | 3 | 10 | |||
| 11 | Подкладка 24Х32 | Подкладка 24Х32 | 1 | 1 | 11 | |||
| 12 | Пробка с буртиком М24Х1,5 кл. 3 | Пробка с буртиком М24Х1,5 кл. 3 | 1 | 1 | 12 | |||
| 13 | Штифт | 700.28.02.061 | 8 | 8 | 13 | |||
| 14 | Труба шарнира а сборе | 700.28.00.020-2 | 1 | 1 | 14 | |||
| 15 | Втулка | 700.28.00.023 | 2 | 2 | 15 | |||
| 16 | Шайба | 700.28.00.015-1 | 2 | 2 | 16 | |||
| 17 | Лента уплотнительная | 700.28.00.016 | 2 | 2 | 17 | |||
| 18 | Шайба | 700.28.00.014-1 | 2 | 2 | 18 | |||
| 19 | Проволока КО 2Х400 мм ГОСТ 729-67 | Проволока КО 2Х400 мм ГОСТ 729-67 | 2 | 2 | 19 | |||
| 20 | Болт М16Х40-101 ГОСТ 7805-62 | Болт М16Х40-101 ГОСТ 7805-62 | 4 | 4 | 20 | |||
| 21 | Планка | 700.28.00.046 | 2 | 2 | 21 | |||
| 22 | Ось в сборе | 700.28.00.010-1 | 2 | 2 | 22 | |||
| 23 | Кольцо У-100Х95-2 ГОСТ 9833-61 | Кольцо У-100Х95-2 ГОСТ 9833-61 | 2 | 2 | 23 | |||
| 24 | Заглушка 60 ГОСТ 3111-67 | Заглушка 60 ГОСТ 3111-67 | 1 | 1 | 24 | |||
| 25 | Пробка | 700.28.00.021 | 2 | 2 | 25 | |||
| 26 | Ось | 700.28.00.018-1 | 2 | 2 | 26 | |||
| 27 | Заглушка | 700.23.00.019 | 2 | 2 | 27 | |||
| 28 | Полурама передняя | 700.28.01.000-2 | 1 | 1 | 28 | |||
| 29 | Буфер упорней | 700.00.29.019 | 2 | 2 | 29 | |||
| 30 | Буфер | 700.00.29.014-1 | 2 | 2 | 30 |
