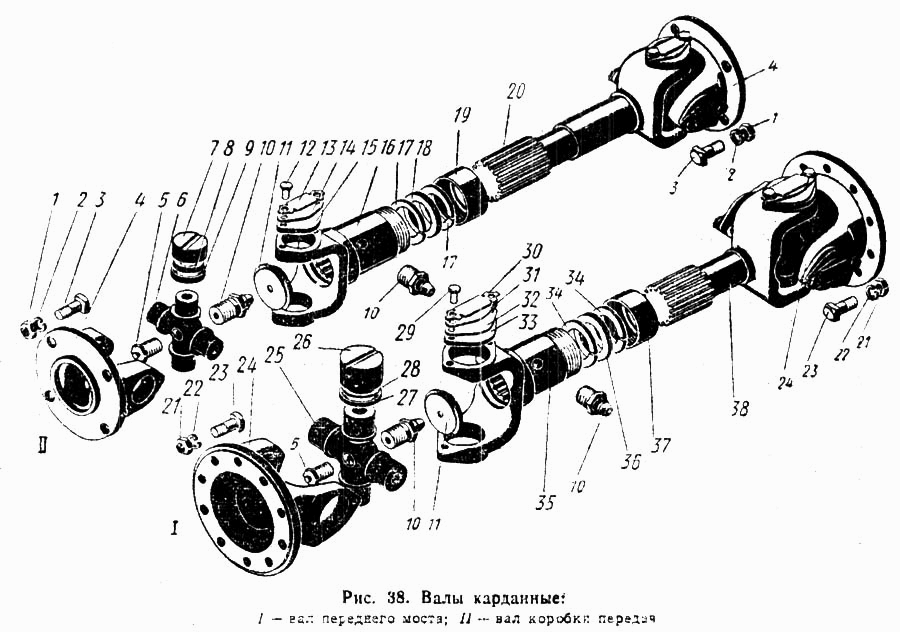

Валы карданные (вал переднего моста и вал коробки передач)
100%
Название детали
Вал карданный коробки передач
Заводской номер
700.22.08.000-3
Количество на модель
1
№
Название детали
Вал карданный переднего моста
Заводской номер
700.22.03.000-3
Количество на модель
1
№
Название детали
Пластина балансировочная (комплект)
Заводской номер
700.22.01.026-0
Количество на модель
№
Название детали
Гайка М16Х1,5-011 ГОСТ 5927-62
Заводской номер
Гайка М16Х1,5-011 ГОСТ 5927-62
Количество на модель
8
№
1
Название детали
Шайба пружинная 16Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 16Н ГОСТ 6402-61
Количество на модель
8
№
2
Название детали
Болт
Заводской номер
700.22.00.013
Количество на модель
8
№
3
Название детали
Фланец-вилка
Заводской номер
700.22.08.011-2
Количество на модель
2
№
4
Название детали
Клапан предохранительный
Заводской номер
700.22.08.030-2
Количество на модель
2
№
5
Название детали
Крестовина
Заводской номер
700.22.08.012-1
Количество на модель
2
№
6
Название детали
Роликоподшипник игольчатый 804907К5
Заводской номер
Роликоподшипник игольчатый 804907К5
Количество на модель
8
№
7
Название детали
Кольцо уплотнительное
Заводской номер
700.22.08.021-1
Количество на модель
8
№
8
Название детали
Обойма
Заводской номер
700.22.08.019-1
Количество на модель
8
№
9
Название детали
Пресс-масленка
Заводской номер
700.22.08.040
Количество на модель
3
№
10
Название детали
Заглушка
Заводской номер
700.42.38.015-1
Количество на модель
1
№
11
Название детали
Болт М8Х16-101 ГОСТ 7808-62
Заводской номер
Болт М8Х16-101 ГОСТ 7808-62
Количество на модель
16
№
12
Название детали
Стопорная пластина
Заводской номер
700.22.08.044
Количество на модель
8
№
13
Название детали
Пластина балансировочная (комплект)
Заводской номер
700.22.08.036-0
Количество на модель
№
14
Название детали
Крышка подшипника
Заводской номер
700.22.08.018-1
Количество на модель
8
№
15
Название детали
Вилка скользящая
Заводской номер
700.22.08.013-2
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
700.22.01.047
Количество на модель
4
№
17
Название детали
Сальник
Заводской номер
700.22.03.014
Количество на модель
1
№
18
Название детали
Гайка
Заводской номер
700.22.01.045
Количество на модель
1
№
19
Название детали
Вал карданный
Заводской номер
700.22.08.017-3
Количество на модель
1
№
20
Название детали
Гайка М12Х1,25-011 ГОСТ 5927-62
Заводской номер
Гайка М12Х1,25-011 ГОСТ 5927-62
Количество на модель
20
№
21
Название детали
Шайба пружинная 12Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 12Н ГОСТ 6402-61
Количество на модель
20
№
22
Название детали
Болт
Заводской номер
700.22.00.014
Количество на модель
20
№
23
Название детали
Фланец-вилка
Заводской номер
700.22.01.011-1
Количество на модель
2
№
24
Название детали
Крестовина
Заводской номер
700.22.01.012
Количество на модель
2
№
25
Название детали
Роликоподшипник игольчатый 804709К5 45Х62Х37
Заводской номер
Роликоподшипник игольчатый 804709К5 45Х6
Количество на модель
8
№
26
Название детали
Обойма
Заводской номер
700.22.01.055
Количество на модель
8
№
27
Название детали
Кольцо СТ 55-44-3 ГОСТ 288-61
Заводской номер
Кольцо СТ 55-44-3 ГОСТ 288-61
Количество на модель
8
№
28
Название детали
Болт М10Х20-101 ГОСТ 7808-62
Заводской номер
Болт М10Х20-101 ГОСТ 7808-62
Количество на модель
16
№
29
Название детали
Планка стопорная
Заводской номер
700.22.01.053
Количество на модель
8
№
30
Название детали
Пластина балансировочная
Заводской номер
700.22.01.034
Количество на модель
№
31
Название детали
Крышка балансировочная
Заводской номер
700.22.01.051
Количество на модель
8
№
32
Название детали
Крышка подшипника
Заводской номер
700.22.01.013
Количество на модель
8
№
33
Название детали
Вилка скользящая
Заводской номер
700.22.03.013
Количество на модель
1
№
35
Название детали
Вал карданный
Заводской номер
700.22.03.012
Количество на модель
1
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал карданный коробки передач | 700.22.08.000-3 | 1 | 1 | |||||
| Вал карданный переднего моста | 700.22.03.000-3 | 1 | 1 | |||||
| Пластина балансировочная (комплект) | 700.22.01.026-0 | |||||||
| 1 | Гайка М16Х1,5-011 ГОСТ 5927-62 | Гайка М16Х1,5-011 ГОСТ 5927-62 | 8 | 8 | 1 | |||
| 2 | Шайба пружинная 16Н ГОСТ 6402-61 | Шайба пружинная 16Н ГОСТ 6402-61 | 8 | 8 | 2 | |||
| 3 | Болт | 700.22.00.013 | 8 | 8 | 3 | |||
| 4 | Фланец-вилка | 700.22.08.011-2 | 2 | 2 | 4 | |||
| 5 | Клапан предохранительный | 700.22.08.030-2 | 2 | 2 | 5 | |||
| 6 | Крестовина | 700.22.08.012-1 | 2 | 2 | 6 | |||
| 7 | Роликоподшипник игольчатый 804907К5 | Роликоподшипник игольчатый 804907К5 | 8 | 8 | 7 | |||
| 8 | Кольцо уплотнительное | 700.22.08.021-1 | 8 | 8 | 8 | |||
| 9 | Обойма | 700.22.08.019-1 | 8 | 8 | 9 | |||
| 10 | Пресс-масленка | 700.22.08.040 | 3 | 3 | 10 | |||
| 11 | Заглушка | 700.42.38.015-1 | 1 | 1 | 11 | |||
| 12 | Болт М8Х16-101 ГОСТ 7808-62 | Болт М8Х16-101 ГОСТ 7808-62 | 16 | 16 | 12 | |||
| 13 | Стопорная пластина | 700.22.08.044 | 8 | 8 | 13 | |||
| 14 | Пластина балансировочная (комплект) | 700.22.08.036-0 | 14 | |||||
| 15 | Крышка подшипника | 700.22.08.018-1 | 8 | 8 | 15 | |||
| 16 | Вилка скользящая | 700.22.08.013-2 | 1 | 1 | 16 | |||
| 17 | Шайба | 700.22.01.047 | 4 | 4 | 17 | |||
| 18 | Сальник | 700.22.03.014 | 1 | 1 | 18 | |||
| 19 | Гайка | 700.22.01.045 | 1 | 1 | 19 | |||
| 20 | Вал карданный | 700.22.08.017-3 | 1 | 1 | 20 | |||
| 21 | Гайка М12Х1,25-011 ГОСТ 5927-62 | Гайка М12Х1,25-011 ГОСТ 5927-62 | 20 | 20 | 21 | |||
| 22 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | 20 | 20 | 22 | |||
| 23 | Болт | 700.22.00.014 | 20 | 20 | 23 | |||
| 24 | Фланец-вилка | 700.22.01.011-1 | 2 | 2 | 24 | |||
| 25 | Крестовина | 700.22.01.012 | 2 | 2 | 25 | |||
| 26 | Роликоподшипник игольчатый 804709К5 45Х62Х37 | Роликоподшипник игольчатый 804709К5 45Х6 | 8 | 8 | 26 | |||
| 27 | Обойма | 700.22.01.055 | 8 | 8 | 27 | |||
| 28 | Кольцо СТ 55-44-3 ГОСТ 288-61 | Кольцо СТ 55-44-3 ГОСТ 288-61 | 8 | 8 | 28 | |||
| 29 | Болт М10Х20-101 ГОСТ 7808-62 | Болт М10Х20-101 ГОСТ 7808-62 | 16 | 16 | 29 | |||
| 30 | Планка стопорная | 700.22.01.053 | 8 | 8 | 30 | |||
| 31 | Пластина балансировочная | 700.22.01.034 | 31 | |||||
| 32 | Крышка балансировочная | 700.22.01.051 | 8 | 8 | 32 | |||
| 33 | Крышка подшипника | 700.22.01.013 | 8 | 8 | 33 | |||
| 35 | Вилка скользящая | 700.22.03.013 | 1 | 1 | 35 | |||
| 38 | Вал карданный | 700.22.03.012 | 1 | 1 | 38 |
