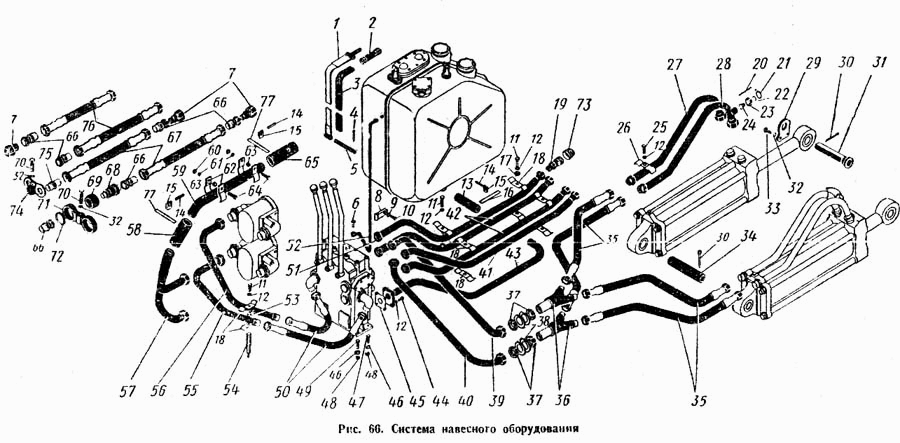

Система навесного оборудования
100%
Название детали
Муфты разрывные в сборе
Заводской номер
700.46.16.170-7
Количество на модель
2
№
Название детали
Система навесного оборудование
Заводской номер
700.46.00.000-4
Количество на модель
1
№
Название детали
Хомутик подвесной ХО-6Х7 одноместный
Заводской номер
Хомутик подвесной ХО-6Х7 одноместный
Количество на модель
1
№
Название детали
Лента в сборе
Заводской номер
700.46.00.160
Количество на модель
2
№
1
Название детали
Стяжка
Заводской номер
700.46.00.150
Количество на модель
№
2
Название детали
Прокладка
Заводской номер
700.46.00.022-1
Количество на модель
2
№
3
Название детали
Шплинт 2,5Х25-001 ГОСТ 397-66
Заводской номер
Шплинт 2,5Х25-001 ГОСТ 397-66
Количество на модель
2
№
4
Название детали
Палец
Заводской номер
700.46.00.064
Количество на модель
1
№
5
Название детали
Болт зажимной
Заводской номер
700.46.00.093
Количество на модель
1
№
6
Название детали
Клапан запорного устройства для шлангов д. 16 мм
Заводской номер
700.46.16.740
Количество на модель
4
№
7
Название детали
Шайба пружинная 6Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 6Н ГОСТ 6402-61
Количество на модель
1
№
9
Название детали
5олт М6Х12-021 ГОСТ 7305-62
Заводской номер
5олт М6Х12-021 ГОСТ 7305-62
Количество на модель
1
№
10
Название детали
Болт М8Х40-021 ГОСТ 7311-62
Заводской номер
Болт М8Х40-021 ГОСТ 7311-62
Количество на модель
5
№
11
Название детали
Шайба пружинная 8Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 8Н ГОСТ 6402-61
Количество на модель
11
№
12
Название детали
Рукав 1У32- 15Х160 ТУ 1707-62 ГКСМ по химии
Заводской номер
Рукав 1У32- 15Х160 ТУ 1707-62 ГКСМ по хи
Количество на модель
1
№
13
Название детали
Шплинт ХШ
Заводской номер
Шплинт ХШ
Количество на модель
6
№
14
Название детали
Рамка ХР
Заводской номер
Рамка ХР
Количество на модель
6
№
15
Название детали
Лента ХЛ-375
Заводской номер
Лента ХЛ-375
Количество на модель
2
№
16
Название детали
Гайка М8-011 ГОСТ 5927-62
Заводской номер
Гайка М8-011 ГОСТ 5927-62
Количество на модель
2
№
17
Название детали
Скоба
Заводской номер
700.46.00.067-1
Количество на модель
10
№
18
Название детали
Клапан запорного устройства для шлангов д. 16 мм
Заводской номер
700.46.16.730
Количество на модель
4
№
19
Название детали
Звено цепочки
Заводской номер
700.14.00.053
Количество на модель
60
№
20
Название детали
Крючок
Заводской номер
700.46.00.056-1
Количество на модель
5
№
21
Название детали
Скобка
Заводской номер
700.46.29.032
Количество на модель
6
№
22
Название детали
Гайка накидная
Заводской номер
700.46.16.075-1
Количество на модель
6
№
23
Название детали
Заглушка
Заводской номер
700.46.16.136
Количество на модель
6
№
24
Название детали
Болт М8Х16-021 ГОСТ 7308-62
Заводской номер
Болт М8Х16-021 ГОСТ 7308-62
Количество на модель
2
№
25
Название детали
Планка
Заводской номер
700.46.00.065
Количество на модель
2
№
26
Название детали
Труба в сборе
Заводской номер
700.46.16.450-1
Количество на модель
2
№
27
Название детали
Труба (в сборе с деталями поз. 20-24)
Заводской номер
700.46.16.550-1
Количество на модель
2
№
28
Название детали
Флажок
Заводской номер
700.46.00.077
Количество на модель
2
№
29
Название детали
Шплинт 6,3Х70-001 ГОСТ 397-66
Заводской номер
Шплинт 6,3Х70-001 ГОСТ 397-66
Количество на модель
6
№
30
Название детали
Ось
Заводской номер
700.46.00.076-1
Количество на модель
2
№
31
Название детали
Шайба пружинная 16Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 16Н ГОСТ 6402-61
Количество на модель
6
№
32
Название детали
Болт М16Х32-021 ГОСТ 7808-62
Заводской номер
Болт М16Х32-021 ГОСТ 7808-62
Количество на модель
4
№
33
Название детали
Ось главного рычага
Заводской номер
700.46.28.066
Количество на модель
2
№
34
Название детали
Рукав в сборе
Заводской номер
700.46.16.660-02
Количество на модель
4
№
35
Название детали
Тройник
Заводской номер
700.46.16.142
Количество на модель
2
№
36
Название детали
Гайка
Заводской номер
700.46.00.082
Количество на модель
4
№
37
Название детали
Шайба
Заводской номер
700.46.00.068
Количество на модель
4
№
38
Название детали
Труба в сборе
Заводской номер
700.46.16.630
Количество на модель
1
№
39
Название детали
Труба в сборе
Заводской номер
700.46.16.600
Количество на модель
1
№
40
Название детали
Труба а сборе
Заводской номер
700.46.16.690-01
Количество на модель
1
№
41
Название детали
Труба в сборе
Заводской номер
700.46.16.690-02
Количество на модель
2
№
42
Название детали
Труба а сборе
Заводской номер
700.46.16.620
Количество на модель
1
№
43
Название детали
Болт М8Х20-021 ГОСТ 7308-62
Заводской номер
Болт М8Х20-021 ГОСТ 7308-62
Количество на модель
4
№
44
Название детали
Прокладка
Заводской номер
700.46.11.058
Количество на модель
11
№
45
Название детали
Шайба пружинная 12Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 12Н ГОСТ 6402-61
Количество на модель
4
№
46
Название детали
Болт М12Х35-021 ГОСТ 7808-62
Заводской номер
Болт М12Х35-021 ГОСТ 7808-62
Количество на модель
2
№
47
Название детали
Гайка М12-010 ГОСТ 5927-62
Заводской номер
Гайка М12-010 ГОСТ 5927-62
Количество на модель
2
№
48
Название детали
Болт М12Х50-021 ГОСТ 7811- 62
Заводской номер
Болт М12Х50-021 ГОСТ 7811-62
Количество на модель
2
№
49
Название детали
Рукав в сборе
Заводской номер
700.46.16.670
Количество на модель
2
№
50
Название детали
Труба в сборе
Заводской номер
700.46.16.690-03
Количество на модель
1
№
51
Название детали
Труба а сборе
Заводской номер
700.46.16.500-1
Количество на модель
1
№
52
Название детали
Бонка
Заводской номер
700.46.00.089
Количество на модель
1
№
54
Название детали
Труба в сборе
Заводской номер
700.46.16.680-01
Количество на модель
1
№
55
Название детали
Труба в сборе
Заводской номер
700.46.16.680-02
Количество на модель
1
№
56
Название детали
Труба в сборе
Заводской номер
700.46.16.580-1
Количество на модель
1
№
57
Название детали
Рукав 4У48-15Х150 ТУ 1707-62
Заводской номер
Рукав 4У48-15Х150 ТУ 1707-62
Количество на модель
1
№
58
Название детали
Труба
Заводской номер
700.46.16.173
Количество на модель
1
№
59
Название детали
Гайка М10-011 ГОСТ 5927-62
Заводской номер
Гайка М10-011 ГОСТ 5927-62
Количество на модель
2
№
60
Название детали
Шайба пружинная 10Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 10Н ГОСТ 6402-61
Количество на модель
2
№
61
Название детали
Скоба
Заводской номер
700.46.00.084
Количество на модель
4
№
62
Название детали
Втулка
Заводской номер
700.46.00.081
Количество на модель
2
№
63
Название детали
Болт М10Х45-021 ГОСТ 7311-62
Заводской номер
Болт М10Х45-021 ГОСТ 7311-62
Количество на модель
2
№
64
Название детали
Рукав 4У 48-15Х200 ТУ 1707-62
Заводской номер
Рукав 4У 48-15Х200 ТУ 1707-62
Количество на модель
1
№
65
Название детали
Переходник в сборе
Заводской номер
700.46.16.650-1
Количество на модель
16
№
66
Название детали
Переходник в сборе
Заводской номер
700.46.16.660-06
Количество на модель
4
№
67
Название детали
Муфта разрывная
Заводской номер
700.46.16.160
Количество на модель
4
№
68
Название детали
Шарнир
Заводской номер
700.46.16.087
Количество на модель
4
№
69
Название детали
Болт М16Х1,5Х50-021 ГОСТ 7811-62
Заводской номер
Болт М16Х1,5Х50-021 ГОСТ 7811-62
Количество на модель
2
№
70
Название детали
Обойма шарниров
Заводской номер
700.46.16.086
Количество на модель
2
№
71
Название детали
Кольцо стопорное
Заводской номер
700.46.16.088
Количество на модель
4
№
72
Название детали
Колпачок
Заводской номер
700.46.16.192
Количество на модель
1
№
73
Название детали
Стойка
Заводской номер
700.46.16.700
Количество на модель
2
№
74
Название детали
Штуцер переходный
Заводской номер
700.46.16.176
Количество на модель
4
№
75
Название детали
Переходник в сборе
Заводской номер
70046.16.660-07
Количество на модель
4
№
76
Название детали
Лента ХЛ-500
Заводской номер
Лента ХЛ-500
Количество на модель
4
№
77
Название детали
Втулка распорная
Заводской номер
700.34.00.021-1
Количество на модель
5
№
538
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Муфты разрывные в сборе | 700.46.16.170-7 | 2 | 2 | |||||
| Система навесного оборудование | 700.46.00.000-4 | 1 | 1 | |||||
| Хомутик подвесной ХО-6Х7 одноместный | Хомутик подвесной ХО-6Х7 одноместный | 1 | 1 | |||||
| 1 | Лента в сборе | 700.46.00.160 | 2 | 2 | 1 | |||
| 2 | Стяжка | 700.46.00.150 | 2 | |||||
| 3 | Прокладка | 700.46.00.022-1 | 2 | 2 | 3 | |||
| 4 | Шплинт 2,5Х25-001 ГОСТ 397-66 | Шплинт 2,5Х25-001 ГОСТ 397-66 | 2 | 2 | 4 | |||
| 5 | Палец | 700.46.00.064 | 1 | 1 | 5 | |||
| 6 | Болт зажимной | 700.46.00.093 | 1 | 1 | 6 | |||
| 7 | Клапан запорного устройства для шлангов д. 16 мм | 700.46.16.740 | 4 | 4 | 7 | |||
| 9 | Шайба пружинная 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 | 1 | 1 | 9 | |||
| 10 | 5олт М6Х12-021 ГОСТ 7305-62 | 5олт М6Х12-021 ГОСТ 7305-62 | 1 | 1 | 10 | |||
| 11 | Болт М8Х40-021 ГОСТ 7311-62 | Болт М8Х40-021 ГОСТ 7311-62 | 5 | 5 | 11 | |||
| 12 | Шайба пружинная 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 | 11 | 11 | 12 | |||
| 13 | Рукав 1У32- 15Х160 ТУ 1707-62 ГКСМ по химии | Рукав 1У32- 15Х160 ТУ 1707-62 ГКСМ по хи | 1 | 1 | 13 | |||
| 14 | Шплинт ХШ | Шплинт ХШ | 6 | 6 | 14 | |||
| 15 | Рамка ХР | Рамка ХР | 6 | 6 | 15 | |||
| 16 | Лента ХЛ-375 | Лента ХЛ-375 | 2 | 2 | 16 | |||
| 17 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 | 2 | 2 | 17 | |||
| 18 | Скоба | 700.46.00.067-1 | 10 | 10 | 18 | |||
| 19 | Клапан запорного устройства для шлангов д. 16 мм | 700.46.16.730 | 4 | 4 | 19 | |||
| 20 | Звено цепочки | 700.14.00.053 | 60 | 60 | 20 | |||
| 21 | Крючок | 700.46.00.056-1 | 5 | 5 | 21 | |||
| 22 | Скобка | 700.46.29.032 | 6 | 6 | 22 | |||
| 23 | Гайка накидная | 700.46.16.075-1 | 6 | 6 | 23 | |||
| 24 | Заглушка | 700.46.16.136 | 6 | 6 | 24 | |||
| 25 | Болт М8Х16-021 ГОСТ 7308-62 | Болт М8Х16-021 ГОСТ 7308-62 | 2 | 2 | 25 | |||
| 26 | Планка | 700.46.00.065 | 2 | 2 | 26 | |||
| 27 | Труба в сборе | 700.46.16.450-1 | 2 | 2 | 27 | |||
| 28 | Труба (в сборе с деталями поз. 20-24) | 700.46.16.550-1 | 2 | 2 | 28 | |||
| 29 | Флажок | 700.46.00.077 | 2 | 2 | 29 | |||
| 30 | Шплинт 6,3Х70-001 ГОСТ 397-66 | Шплинт 6,3Х70-001 ГОСТ 397-66 | 6 | 6 | 30 | |||
| 31 | Ось | 700.46.00.076-1 | 2 | 2 | 31 | |||
| 32 | Шайба пружинная 16Н ГОСТ 6402-61 | Шайба пружинная 16Н ГОСТ 6402-61 | 6 | 6 | 32 | |||
| 33 | Болт М16Х32-021 ГОСТ 7808-62 | Болт М16Х32-021 ГОСТ 7808-62 | 4 | 4 | 33 | |||
| 34 | Ось главного рычага | 700.46.28.066 | 2 | 2 | 34 | |||
| 35 | Рукав в сборе | 700.46.16.660-02 | 4 | 4 | 35 | |||
| 36 | Тройник | 700.46.16.142 | 2 | 2 | 36 | |||
| 37 | Гайка | 700.46.00.082 | 4 | 4 | 37 | |||
| 38 | Шайба | 700.46.00.068 | 4 | 4 | 38 | |||
| 39 | Труба в сборе | 700.46.16.630 | 1 | 1 | 39 | |||
| 40 | Труба в сборе | 700.46.16.600 | 1 | 1 | 40 | |||
| 41 | Труба а сборе | 700.46.16.690-01 | 1 | 1 | 41 | |||
| 42 | Труба в сборе | 700.46.16.690-02 | 2 | 2 | 42 | |||
| 43 | Труба а сборе | 700.46.16.620 | 1 | 1 | 43 | |||
| 44 | Болт М8Х20-021 ГОСТ 7308-62 | Болт М8Х20-021 ГОСТ 7308-62 | 4 | 4 | 44 | |||
| 45 | Прокладка | 700.46.11.058 | 11 | 11 | 45 | |||
| 46 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | 4 | 4 | 46 | |||
| 47 | Болт М12Х35-021 ГОСТ 7808-62 | Болт М12Х35-021 ГОСТ 7808-62 | 2 | 2 | 47 | |||
| 48 | Гайка М12-010 ГОСТ 5927-62 | Гайка М12-010 ГОСТ 5927-62 | 2 | 2 | 48 | |||
| 49 | Болт М12Х50-021 ГОСТ 7811- 62 | Болт М12Х50-021 ГОСТ 7811-62 | 2 | 2 | 49 | |||
| 50 | Рукав в сборе | 700.46.16.670 | 2 | 2 | 50 | |||
| 51 | Труба в сборе | 700.46.16.690-03 | 1 | 1 | 51 | |||
| 52 | Труба а сборе | 700.46.16.500-1 | 1 | 1 | 52 | |||
| 54 | Бонка | 700.46.00.089 | 1 | 1 | 54 | |||
| 55 | Труба в сборе | 700.46.16.680-01 | 1 | 1 | 55 | |||
| 56 | Труба в сборе | 700.46.16.680-02 | 1 | 1 | 56 | |||
| 57 | Труба в сборе | 700.46.16.580-1 | 1 | 1 | 57 | |||
| 58 | Рукав 4У48-15Х150 ТУ 1707-62 | Рукав 4У48-15Х150 ТУ 1707-62 | 1 | 1 | 58 | |||
| 59 | Труба | 700.46.16.173 | 1 | 1 | 59 | |||
| 60 | Гайка М10-011 ГОСТ 5927-62 | Гайка М10-011 ГОСТ 5927-62 | 2 | 2 | 60 | |||
| 61 | Шайба пружинная 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 | 2 | 2 | 61 | |||
| 62 | Скоба | 700.46.00.084 | 4 | 4 | 62 | |||
| 63 | Втулка | 700.46.00.081 | 2 | 2 | 63 | |||
| 64 | Болт М10Х45-021 ГОСТ 7311-62 | Болт М10Х45-021 ГОСТ 7311-62 | 2 | 2 | 64 | |||
| 65 | Рукав 4У 48-15Х200 ТУ 1707-62 | Рукав 4У 48-15Х200 ТУ 1707-62 | 1 | 1 | 65 | |||
| 66 | Переходник в сборе | 700.46.16.650-1 | 16 | 16 | 66 | |||
| 67 | Переходник в сборе | 700.46.16.660-06 | 4 | 4 | 67 | |||
| 68 | Муфта разрывная | 700.46.16.160 | 4 | 4 | 68 | |||
| 69 | Шарнир | 700.46.16.087 | 4 | 4 | 69 | |||
| 70 | Болт М16Х1,5Х50-021 ГОСТ 7811-62 | Болт М16Х1,5Х50-021 ГОСТ 7811-62 | 2 | 2 | 70 | |||
| 71 | Обойма шарниров | 700.46.16.086 | 2 | 2 | 71 | |||
| 72 | Кольцо стопорное | 700.46.16.088 | 4 | 4 | 72 | |||
| 73 | Колпачок | 700.46.16.192 | 1 | 1 | 73 | |||
| 74 | Стойка | 700.46.16.700 | 2 | 2 | 74 | |||
| 75 | Штуцер переходный | 700.46.16.176 | 4 | 4 | 75 | |||
| 76 | Переходник в сборе | 70046.16.660-07 | 4 | 4 | 76 | |||
| 77 | Лента ХЛ-500 | Лента ХЛ-500 | 4 | 4 | 77 | |||
| 538 | Втулка распорная | 700.34.00.021-1 | 5 | 5 | 538 |
