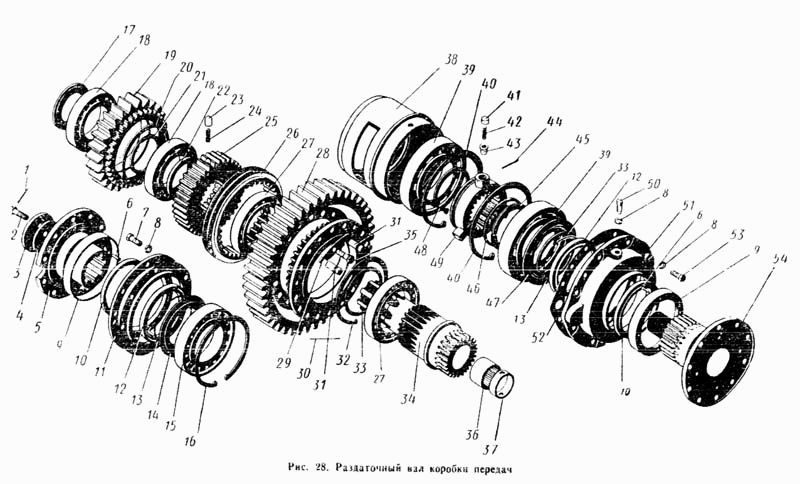

Раздаточный вал коробки передач
100%
Название детали
Вал ведущий в сборе
Заводской номер
700А.17.01.010
Количество на модель
1
№
Название детали
Коробка передач
Заводской номер
700.17.01.000-1
Количество на модель
1
№
Название детали
Крышка в сборе
Заводской номер
700.17.01.340-1
Количество на модель
1
№
Название детали
Обойма в сборе
Заводской номер
700.17.01.350-1
Количество на модель
1
№
Название детали
Опора левая в сборе
Заводской номер
700.17.01.020
Количество на модель
1
№
Название детали
Фланец а сборе
Заводской номер
700.17.01.170-1
Количество на модель
1
№
Название детали
Фланец а сборе
Заводской номер
700.17.01.160
Количество на модель
1
№
Название детали
Проволока КО 1,6Х150 мм ГОСТ 792-67
Заводской номер
Проволока КО 1,6Х150 мм ГОСТ 792-67
Количество на модель
4
№
1
Название детали
Болт III М12Х35-106 ГОСТ 7808-62
Заводской номер
Болт III М12Х35-106 ГОСТ 7808-62
Количество на модель
15
№
2
Название детали
Шайба
Заводской номер
700.17.01.113-2
Количество на модель
4
№
3
Название детали
Кольцо уплотнительное
Заводской номер
700.17.01.153
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
700.17.01.175
Количество на модель
1
№
5
Название детали
Заклепка 5Х22 ГОСТ 10300--68
Заводской номер
Заклепка 5Х22 ГОСТ 10300--68
Количество на модель
4
№
6
Название детали
Болт М12Х25-021 ГОСТ 7808-62
Заводской номер
Болт М12Х25-021 ГОСТ 7808-62
Количество на модель
11
№
7
Название детали
Шайба пружинная 12Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 12Н ГОСТ 6402-61
Количество на модель
72
№
8
Название детали
Воротник защитный
Заводской номер
700.17.01.158
Количество на модель
2
№
9
Название детали
Кольцо
Заводской номер
700.17.01.156-1
Количество на модель
1
№
10
Название детали
Картер (поддон)
Заводской номер
700.17.01.173
Количество на модель
1
№
11
Название детали
Уплотнение ЛКБСК-110-135-12/14
Заводской номер
Уплотнение ЛКБСК-110-135-12/14
Количество на модель
2
№
12
Название детали
Пружина АСК-110-2
Заводской номер
Пружина АСК-110-2
Количество на модель
2
№
13
Название детали
Отражатель
Заводской номер
700.17.01.337-2
Количество на модель
1
№
14
Название детали
Роликоподшипник 2218К ГОСТ 8328-57
Заводской номер
Роликоподшипник 2218К ГОСТ 8328-57
Количество на модель
1
№
15
Название детали
Кольцо ВЭ-160 ГОСТ 9301-59
Заводской номер
Кольцо ВЭ-160 ГОСТ 9301-59
Количество на модель
1
№
16
Название детали
Кольцо
Заводской номер
700.17.01.359
Количество на модель
1
№
17
Название детали
Шарикоподшипник 216 ГОСТ 8338-57
Заводской номер
Шарикоподшипник 216 ГОСТ 8338-57
Количество на модель
4
№
18
Название детали
Шестерня
Заводской номер
700.17.01.088
Количество на модель
1
№
19
Название детали
Кольцо ВЭ-140 ГОСТ 9301-59
Заводской номер
Кольцо ВЭ-140 ГОСТ 9301-59
Количество на модель
3
№
20
Название детали
Кольцо
Заводской номер
700.17.01.168-1
Количество на модель
1
№
21
Название детали
Кольцо
Заводской номер
700.17.01.168-5
Количество на модель
1
№
22
Название детали
Фиксатор
Заводской номер
700.17.01.293
Количество на модель
3
№
23
Название детали
Пружина
Заводской номер
700.17.01.401
Количество на модель
3
№
24
Название детали
Муфта
Заводской номер
700.17.01.169-1
Количество на модель
1
№
25
Название детали
Муфта зубчатая передвижная
Заводской номер
700.17.01.171-1
Количество на модель
1
№
26
Название детали
Шарикоподшипник 120 ГОСТ 8338-57
Заводской номер
Шарикоподшипник 120 ГОСТ 8338-57
Количество на модель
2
№
27
Название детали
Шестерня
Заводской номер
700.17.01.087
Количество на модель
1
№
28
Название детали
Планка стопорная
Заводской номер
700.17.01.167
Количество на модель
6
№
29
Название детали
Проволока КО 1,6Х800 мм ГОСТ 792-67
Заводской номер
Проволока КО 1,6Х800 мм ГОСТ 792-67
Количество на модель
1
№
30
Название детали
Штифт
Заводской номер
700.17.01.166
Количество на модель
12
№
31
Название детали
Кольцо ВЭ-150 ГОСТ 9301-59
Заводской номер
Кольцо ВЭ-150 ГОСТ 9301-59
Количество на модель
1
№
32
Название детали
Кольцо
Заводской номер
700.17.01.168-2
Количество на модель
2
№
33
Название детали
Обойма
Заводской номер
700.17.01.328
Количество на модель
1
№
33
Название детали
Вал раздаточный
Заводской номер
700.17.01.163-1
Количество на модель
1
№
34
Название детали
Болт III М12Х30-021 ГОСТ 7805-62
Заводской номер
Болт III М12Х30-021 ГОСТ 7805-62
Количество на модель
6
№
35
Название детали
Роликоподшипник игольчатый 943/50 ГОСТ 4060-60
Заводской номер
Роликоподшипник игольчатый 943/50 ГОСТ 4
Количество на модель
1
№
36
Название детали
Втулка
Заводской номер
700.17.01.159-1
Количество на модель
1
№
37
Название детали
Шарикоподшипник 220 ГОСТ 8338-57
Заводской номер
Шарикоподшипник 220 ГОСТ 8338-57
Количество на модель
2
№
39
Название детали
Кольцо ВЭ-180 ГОСТ 9301-59
Заводской номер
Кольцо ВЭ-180 ГОСТ 9301-59
Количество на модель
2
№
40
Название детали
Шайба
Заводской номер
700.17.01.474
Количество на модель
3
№
41
Название детали
Пружина
Заводской номер
700.17.01.295
Количество на модель
3
№
42
Название детали
Фиксатор
Заводской номер
700.17.01.352
Количество на модель
3
№
43
Название детали
Шплинт 3,2Х40-001 ГОСТ 397-66
Заводской номер
Шплинт 3,2Х40-001 ГОСТ 397-66
Количество на модель
3
№
44
Название детали
Полукольцо
Заводской номер
700.17.01.151-1
Количество на модель
2
№
45
Название детали
Кольцо стопорное
Заводской номер
700.17.01.152-1
Количество на модель
1
№
46
Название детали
Отражатель
Заводской номер
700.17.01.337-1
Количество на модель
3
№
47
Название детали
Кольцо НЭ-100 ГОСТ 9301-59
Заводской номер
Кольцо НЭ-100 ГОСТ 9301-59
Количество на модель
1
№
48
Название детали
Муфта зубчатая передвижная
Заводской номер
700.17.01.174-1
Количество на модель
1
№
49
Название детали
Винт М12Х25-011 ГОСТ 1481-64
Заводской номер
Винт М12Х25-011 ГОСТ 1481-64
Количество на модель
1
№
50
Название детали
Крышка
Заводской номер
700.17.01.147-2
Количество на модель
1
№
51
Название детали
Прокладка
Заводской номер
700.17.01.313
Количество на модель
1
№
52
Название детали
Болт М12Х30-021 ГОСТ 7808-62
Заводской номер
Болт М12Х30-021 ГОСТ 7808-62
Количество на модель
14
№
53
Название детали
Вал
Заводской номер
700.17.01.145-3
Количество на модель
1
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал ведущий в сборе | 700А.17.01.010 | 1 | 1 | |||||
| Коробка передач | 700.17.01.000-1 | 1 | 1 | |||||
| Крышка в сборе | 700.17.01.340-1 | 1 | 1 | |||||
| Обойма в сборе | 700.17.01.350-1 | 1 | 1 | |||||
| Опора левая в сборе | 700.17.01.020 | 1 | 1 | |||||
| Фланец а сборе | 700.17.01.170-1 | 1 | 1 | |||||
| Фланец а сборе | 700.17.01.160 | 1 | 1 | |||||
| 1 | Проволока КО 1,6Х150 мм ГОСТ 792-67 | Проволока КО 1,6Х150 мм ГОСТ 792-67 | 4 | 4 | 1 | |||
| 2 | Болт III М12Х35-106 ГОСТ 7808-62 | Болт III М12Х35-106 ГОСТ 7808-62 | 15 | 15 | 2 | |||
| 3 | Шайба | 700.17.01.113-2 | 4 | 4 | 3 | |||
| 4 | Кольцо уплотнительное | 700.17.01.153 | 1 | 1 | 4 | |||
| 5 | Фланец | 700.17.01.175 | 1 | 1 | 5 | |||
| 6 | Заклепка 5Х22 ГОСТ 10300--68 | Заклепка 5Х22 ГОСТ 10300--68 | 4 | 4 | 6 | |||
| 7 | Болт М12Х25-021 ГОСТ 7808-62 | Болт М12Х25-021 ГОСТ 7808-62 | 11 | 11 | 7 | |||
| 8 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | 72 | 72 | 8 | |||
| 9 | Воротник защитный | 700.17.01.158 | 2 | 2 | 9 | |||
| 10 | Кольцо | 700.17.01.156-1 | 1 | 1 | 10 | |||
| 11 | Картер (поддон) | 700.17.01.173 | 1 | 1 | 11 | |||
| 12 | Уплотнение ЛКБСК-110-135-12/14 | Уплотнение ЛКБСК-110-135-12/14 | 2 | 2 | 12 | |||
| 13 | Пружина АСК-110-2 | Пружина АСК-110-2 | 2 | 2 | 13 | |||
| 14 | Отражатель | 700.17.01.337-2 | 1 | 1 | 14 | |||
| 15 | Роликоподшипник 2218К ГОСТ 8328-57 | Роликоподшипник 2218К ГОСТ 8328-57 | 1 | 1 | 15 | |||
| 16 | Кольцо ВЭ-160 ГОСТ 9301-59 | Кольцо ВЭ-160 ГОСТ 9301-59 | 1 | 1 | 16 | |||
| 17 | Кольцо | 700.17.01.359 | 1 | 1 | 17 | |||
| 18 | Шарикоподшипник 216 ГОСТ 8338-57 | Шарикоподшипник 216 ГОСТ 8338-57 | 4 | 4 | 18 | |||
| 19 | Шестерня | 700.17.01.088 | 1 | 1 | 19 | |||
| 20 | Кольцо ВЭ-140 ГОСТ 9301-59 | Кольцо ВЭ-140 ГОСТ 9301-59 | 3 | 3 | 20 | |||
| 21 | Кольцо | 700.17.01.168-1 | 1 | 1 | 21 | |||
| 22 | Кольцо | 700.17.01.168-5 | 1 | 1 | 22 | |||
| 23 | Фиксатор | 700.17.01.293 | 3 | 3 | 23 | |||
| 24 | Пружина | 700.17.01.401 | 3 | 3 | 24 | |||
| 25 | Муфта | 700.17.01.169-1 | 1 | 1 | 25 | |||
| 26 | Муфта зубчатая передвижная | 700.17.01.171-1 | 1 | 1 | 26 | |||
| 27 | Шарикоподшипник 120 ГОСТ 8338-57 | Шарикоподшипник 120 ГОСТ 8338-57 | 2 | 2 | 27 | |||
| 28 | Шестерня | 700.17.01.087 | 1 | 1 | 28 | |||
| 29 | Планка стопорная | 700.17.01.167 | 6 | 6 | 29 | |||
| 30 | Проволока КО 1,6Х800 мм ГОСТ 792-67 | Проволока КО 1,6Х800 мм ГОСТ 792-67 | 1 | 1 | 30 | |||
| 31 | Штифт | 700.17.01.166 | 12 | 12 | 31 | |||
| 32 | Кольцо ВЭ-150 ГОСТ 9301-59 | Кольцо ВЭ-150 ГОСТ 9301-59 | 1 | 1 | 32 | |||
| 33 | Кольцо | 700.17.01.168-2 | 2 | 2 | 33 | |||
| 33 | Обойма | 700.17.01.328 | 1 | 1 | 33 | |||
| 34 | Вал раздаточный | 700.17.01.163-1 | 1 | 1 | 34 | |||
| 35 | Болт III М12Х30-021 ГОСТ 7805-62 | Болт III М12Х30-021 ГОСТ 7805-62 | 6 | 6 | 35 | |||
| 36 | Роликоподшипник игольчатый 943/50 ГОСТ 4060-60 | Роликоподшипник игольчатый 943/50 ГОСТ 4 | 1 | 1 | 36 | |||
| 37 | Втулка | 700.17.01.159-1 | 1 | 1 | 37 | |||
| 39 | Шарикоподшипник 220 ГОСТ 8338-57 | Шарикоподшипник 220 ГОСТ 8338-57 | 2 | 2 | 39 | |||
| 40 | Кольцо ВЭ-180 ГОСТ 9301-59 | Кольцо ВЭ-180 ГОСТ 9301-59 | 2 | 2 | 40 | |||
| 41 | Шайба | 700.17.01.474 | 3 | 3 | 41 | |||
| 42 | Пружина | 700.17.01.295 | 3 | 3 | 42 | |||
| 43 | Фиксатор | 700.17.01.352 | 3 | 3 | 43 | |||
| 44 | Шплинт 3,2Х40-001 ГОСТ 397-66 | Шплинт 3,2Х40-001 ГОСТ 397-66 | 3 | 3 | 44 | |||
| 45 | Полукольцо | 700.17.01.151-1 | 2 | 2 | 45 | |||
| 46 | Кольцо стопорное | 700.17.01.152-1 | 1 | 1 | 46 | |||
| 47 | Отражатель | 700.17.01.337-1 | 3 | 3 | 47 | |||
| 48 | Кольцо НЭ-100 ГОСТ 9301-59 | Кольцо НЭ-100 ГОСТ 9301-59 | 1 | 1 | 48 | |||
| 49 | Муфта зубчатая передвижная | 700.17.01.174-1 | 1 | 1 | 49 | |||
| 50 | Винт М12Х25-011 ГОСТ 1481-64 | Винт М12Х25-011 ГОСТ 1481-64 | 1 | 1 | 50 | |||
| 51 | Крышка | 700.17.01.147-2 | 1 | 1 | 51 | |||
| 52 | Прокладка | 700.17.01.313 | 1 | 1 | 52 | |||
| 53 | Болт М12Х30-021 ГОСТ 7808-62 | Болт М12Х30-021 ГОСТ 7808-62 | 14 | 14 | 53 | |||
| 54 | Вал | 700.17.01.145-3 | 1 | 1 | 54 |
