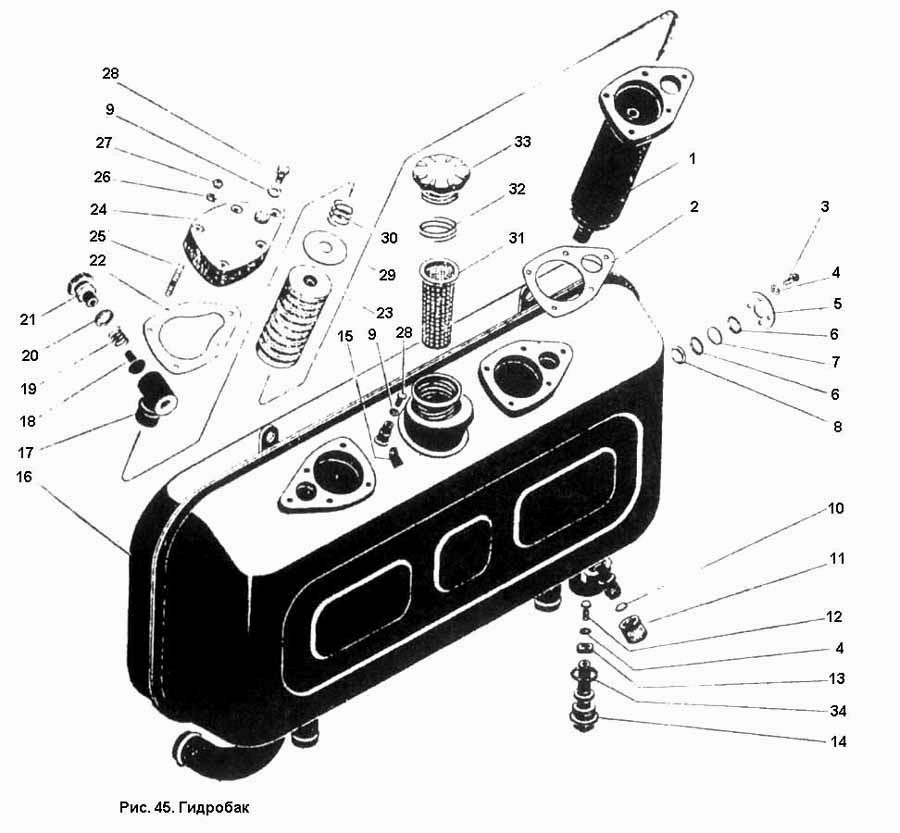

Гидробак
100%
Название детали
Гидробак
Заводской номер
700А.46.14.000-3
Количество на модель
№
Название детали
Корпус
Заводской номер
700А.46.14.260
Количество на модель
№
1
Название детали
Прокладка
Заводской номер
700А.46.14.101
Количество на модель
№
2
Название детали
Болт М6Х16 ГОСТ 7808-70
Заводской номер
Болт М6Х16 ГОСТ 7808-70
Количество на модель
№
3
Название детали
Шайба 6.65Г ГОСТ 6402-70
Заводской номер
Шайба 6.65Г ГОСТ 6402-70
Количество на модель
№
4
Название детали
Фланец
Заводской номер
700А.46.14.088-1
Количество на модель
№
5
Название детали
Кольцо У-55Х50-3 ГОСТ 18829-73
Заводской номер
Кольцо У-55Х50-3 ГОСТ 18829-73
Количество на модель
№
6
Название детали
Стекло
Заводской номер
700А.46.14.075
Количество на модель
№
7
Название детали
Отражатель
Заводской номер
700А.46.14.076
Количество на модель
№
8
Название детали
Прокладка
Заводской номер
700А.46.14.092
Количество на модель
№
9
Название детали
Прокладка
Заводской номер
700А.46.14.078
Количество на модель
№
10
Название детали
Колпачок
Заводской номер
700А.46.14.077
Количество на модель
№
11
Название детали
Болт М6Х25 ГОСТ 7808-70
Заводской номер
Болт М6Х25 ГОСТ 7808-70
Количество на модель
№
12
Название детали
Магнит
Заводской номер
700.46.14.079-1
Количество на модель
№
13
Название детали
Пробка
Заводской номер
700А.46.14.093
Количество на модель
№
14
Название детали
Ушко
Заводской номер
700.46.14.084
Количество на модель
№
15
Название детали
Гидробак
Заводской номер
700А.46.14.170
Количество на модель
№
16
Название детали
Корпус
Заводской номер
700А.46.14.058-3
Количество на модель
№
17
Название детали
Клапан
Заводской номер
700А.46.14.059
Количество на модель
№
18
Название детали
Пружина
Заводской номер
700А.46.14.026
Количество на модель
№
19
Название детали
Кольцо У-0Х23-3 ГОСТ 18829-73
Заводской номер
Кольцо У-0Х23-3 ГОСТ 18829-73
Количество на модель
№
20
Название детали
Направляющая
Заводской номер
700А.46.14.061
Количество на модель
№
21
Название детали
Прокладка
Заводской номер
700А.46.14.065
Количество на модель
№
22
Название детали
Секция фильтра в сборе
Заводской номер
700.17.16.170
Количество на модель
№
23
Название детали
Крышка
Заводской номер
700А.46.14.063-3
Количество на модель
№
24
Название детали
Шпилька М10Х55 ГОСТ 22034-76
Заводской номер
Шпилька М10Х55 ГОСТ 22034-76
Количество на модель
№
25
Название детали
Шайба 10.65Г ГОСТ 6402-70
Заводской номер
Шайба 10.65Г ГОСТ 6402-70
Количество на модель
№
26
Название детали
Гайка М10 ГОСТ 5927-70
Заводской номер
Гайка М10 ГОСТ 5927-70
Количество на модель
№
27
Название детали
Пробка
Заводской номер
700А.46.14.091
Количество на модель
№
28
Название детали
Шайба
Заводской номер
700А.46.14.028
Количество на модель
№
29
Название детали
Пружина
Заводской номер
700.46.14.013.1
Количество на модель
№
30
Название детали
Фильтр
Заводской номер
700А.46.14.210
Количество на модель
№
31
Название детали
Пружина
Заводской номер
700.46.14.017
Количество на модель
№
32
Название детали
Крышка горловины
Заводской номер
700А.46.14.160
Количество на модель
№
33
Название детали
Кольцо У-40Х35-3 ГОСТ 18829-73
Заводской номер
Кольцо У-40Х35-3 ГОСТ 18829-73
Количество на модель
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидробак | 700А.46.14.000-3 | |||||||
| 1 | Корпус | 700А.46.14.260 | 1 | |||||
| 2 | Прокладка | 700А.46.14.101 | 2 | |||||
| 3 | Болт М6Х16 ГОСТ 7808-70 | Болт М6Х16 ГОСТ 7808-70 | 3 | |||||
| 4 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 | 4 | |||||
| 5 | Фланец | 700А.46.14.088-1 | 5 | |||||
| 6 | Кольцо У-55Х50-3 ГОСТ 18829-73 | Кольцо У-55Х50-3 ГОСТ 18829-73 | 6 | |||||
| 7 | Стекло | 700А.46.14.075 | 7 | |||||
| 8 | Отражатель | 700А.46.14.076 | 8 | |||||
| 9 | Прокладка | 700А.46.14.092 | 9 | |||||
| 10 | Прокладка | 700А.46.14.078 | 10 | |||||
| 11 | Колпачок | 700А.46.14.077 | 11 | |||||
| 12 | Болт М6Х25 ГОСТ 7808-70 | Болт М6Х25 ГОСТ 7808-70 | 12 | |||||
| 13 | Магнит | 700.46.14.079-1 | 13 | |||||
| 14 | Пробка | 700А.46.14.093 | 14 | |||||
| 15 | Ушко | 700.46.14.084 | 15 | |||||
| 16 | Гидробак | 700А.46.14.170 | 16 | |||||
| 17 | Корпус | 700А.46.14.058-3 | 17 | |||||
| 18 | Клапан | 700А.46.14.059 | 18 | |||||
| 19 | Пружина | 700А.46.14.026 | 19 | |||||
| 20 | Кольцо У-0Х23-3 ГОСТ 18829-73 | Кольцо У-0Х23-3 ГОСТ 18829-73 | 20 | |||||
| 21 | Направляющая | 700А.46.14.061 | 21 | |||||
| 22 | Прокладка | 700А.46.14.065 | 22 | |||||
| 23 | Секция фильтра в сборе | 700.17.16.170 | 23 | |||||
| 24 | Крышка | 700А.46.14.063-3 | 24 | |||||
| 25 | Шпилька М10Х55 ГОСТ 22034-76 | Шпилька М10Х55 ГОСТ 22034-76 | 25 | |||||
| 26 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | 26 | |||||
| 27 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | 27 | |||||
| 28 | Пробка | 700А.46.14.091 | 28 | |||||
| 29 | Шайба | 700А.46.14.028 | 29 | |||||
| 30 | Пружина | 700.46.14.013.1 | 30 | |||||
| 31 | Фильтр | 700А.46.14.210 | 31 | |||||
| 32 | Пружина | 700.46.14.017 | 32 | |||||
| 33 | Крышка горловины | 700А.46.14.160 | 33 | |||||
| 34 | Кольцо У-40Х35-3 ГОСТ 18829-73 | Кольцо У-40Х35-3 ГОСТ 18829-73 | 34 |
