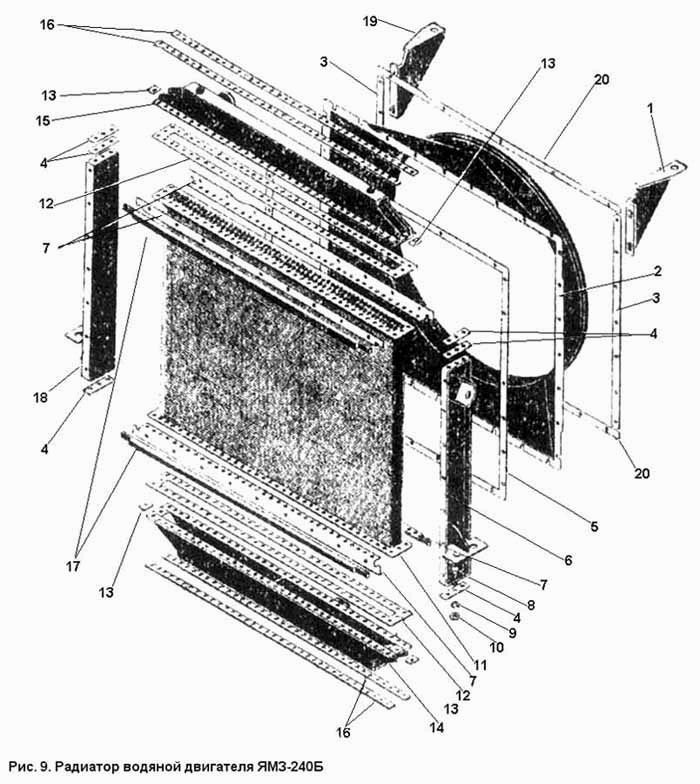

Радиатор водяной двигателя ЯМЗ-240Б
100%
Название детали
Радиатор водяной
Заводской номер
701.13.01.000-1
Количество на модель
№
Название детали
Кронштейн левый
Заводской номер
701.13.00.022
Количество на модель
№
1
Название детали
Кожух
Заводской номер
701.13.00.050
Количество на модель
№
2
Название детали
Накладка
Заводской номер
701.13.00.054
Количество на модель
№
3
Название детали
Прокладка
Заводской номер
700.13.01.036-1
Количество на модель
№
4
Название детали
Прокладка
Заводской номер
701.13.00.025
Количество на модель
№
5
Название детали
Боковина в сборе левая
Заводской номер
700.13.01.060-2
Количество на модель
№
6
Название детали
Угольник
Заводской номер
701.13.01.023
Количество на модель
№
7
Название детали
Болт М8Х25 ГОСТ 7808-70
Заводской номер
Болт М8Х25 ГОСТ 7808-70
Количество на модель
№
8
Название детали
Шайба 8.65Г ГОСТ 6402-70
Заводской номер
Шайба 8.65Г ГОСТ 6402-70
Количество на модель
№
9
Название детали
Гайка М8 ГОСТ 5927-70
Заводской номер
Гайка М8 ГОСТ 5927-70
Количество на модель
№
10
Название детали
Сердцевина радиатора
Заводской номер
701.13.01.020-1
Количество на модель
№
11
Название детали
Прокладка
Заводской номер
700.13.01.035
Количество на модель
№
12
Название детали
Планка
Заводской номер
700.13.01.045
Количество на модель
№
13
Название детали
Бак радиатора в сборе
Заводской номер
701.13.01.080
Количество на модель
№
14
Название детали
Бак радиатора в сборе
Заводской номер
701.13.01.010
Количество на модель
№
15
Название детали
Накладка
Заводской номер
700.13.01.037
Количество на модель
№
16
Название детали
Прокладка
Заводской номер
701.13.01.027
Количество на модель
№
17
Название детали
Боковина в сборе правая
Заводской номер
700.13.01.070-2
Количество на модель
№
18
Название детали
Кронштейн правый
Заводской номер
701.13.00.021
Количество на модель
№
19
Название детали
Накладка
Заводской номер
701.13.00.017
Количество на модель
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Радиатор водяной | 701.13.01.000-1 | |||||||
| 1 | Кронштейн левый | 701.13.00.022 | 1 | |||||
| 2 | Кожух | 701.13.00.050 | 2 | |||||
| 3 | Накладка | 701.13.00.054 | 3 | |||||
| 4 | Прокладка | 700.13.01.036-1 | 4 | |||||
| 5 | Прокладка | 701.13.00.025 | 5 | |||||
| 6 | Боковина в сборе левая | 700.13.01.060-2 | 6 | |||||
| 7 | Угольник | 701.13.01.023 | 7 | |||||
| 8 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 | 8 | |||||
| 9 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 | 9 | |||||
| 10 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 | 10 | |||||
| 11 | Сердцевина радиатора | 701.13.01.020-1 | 11 | |||||
| 12 | Прокладка | 700.13.01.035 | 12 | |||||
| 13 | Планка | 700.13.01.045 | 13 | |||||
| 14 | Бак радиатора в сборе | 701.13.01.080 | 14 | |||||
| 15 | Бак радиатора в сборе | 701.13.01.010 | 15 | |||||
| 16 | Накладка | 700.13.01.037 | 16 | |||||
| 17 | Прокладка | 701.13.01.027 | 17 | |||||
| 18 | Боковина в сборе правая | 700.13.01.070-2 | 18 | |||||
| 19 | Кронштейн правый | 701.13.00.021 | 19 | |||||
| 20 | Накладка | 701.13.00.017 | 20 |
