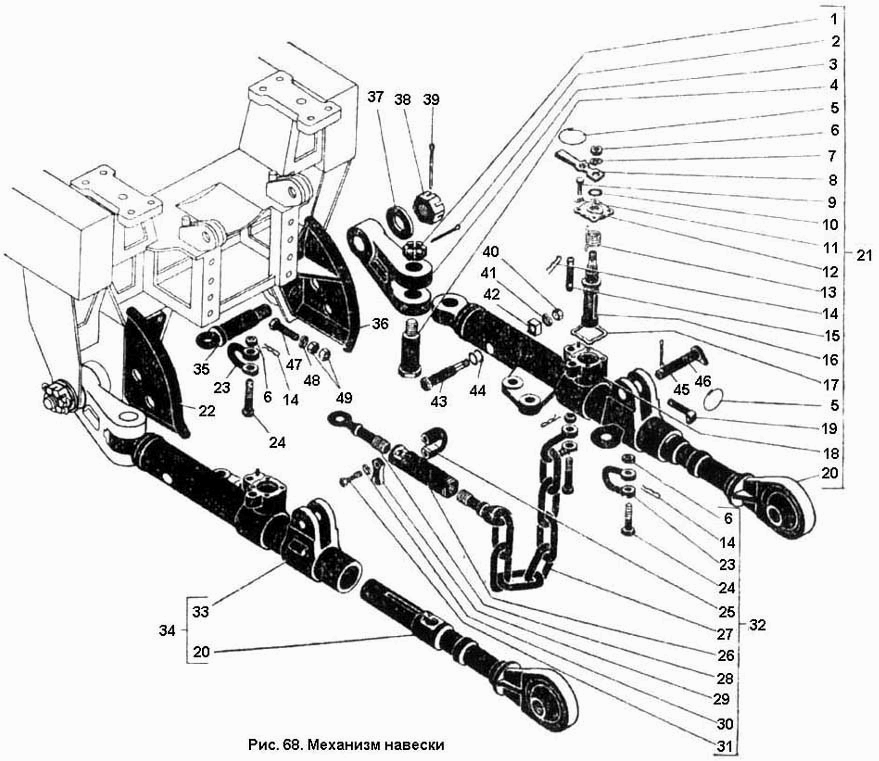

Механизм навески
100%
Название детали
Гайка М36Х3 ГОСТ 5933-73
Заводской номер
Гайка М36Х3 ГОСТ 5933-73
Количество на модель
2
№
1
Название детали
Шплинт 6.3Х70 ГОСТ 397-79
Заводской номер
Шплинт 6.3Х70 ГОСТ 397-79
Количество на модель
1
№
2
Название детали
Кольцо
Заводской номер
700.46.28.272-1
Количество на модель
3
№
5
Название детали
Гайка М20Х1.5 ГОСТ 5927-70
Заводской номер
Гайка М20Х1.5 ГОСТ 5927-70
Количество на модель
2
№
6
Название детали
Шайба 20.65Г ГОСТ 6402-70
Заводской номер
Шайба 20.65Г ГОСТ 6402-70
Количество на модель
2
№
7
Название детали
Болт М8Х20 ГОСТ 7808-70
Заводской номер
Болт М8Х20 ГОСТ 7808-70
Количество на модель
8
№
9
Название детали
Кольцо СП 42-29-5 ГОСТ 6308-71
Заводской номер
Кольцо СП 42-29-5 ГОСТ 6308-71
Количество на модель
2
№
10
Название детали
Шайба 8.65Г ГОСТ 6402-70
Заводской номер
Шайба 8.65Г ГОСТ 6402-70
Количество на модель
8
№
11
Название детали
Крышка
Заводской номер
700.46.28.237-2
Количество на модель
2
№
12
Название детали
Шплинт пружинный 2-3.6-01-9 ОСТ 23.300-71
Заводской номер
Шплинт пружинный 2-3.6-01-9 ОСТ 23.300-7
Количество на модель
8
№
14
Название детали
Чека замка
Заводской номер
700.46.28.266
Количество на модель
2
№
15
Название детали
Прокладка
Заводской номер
700.46.28.241-1
Количество на модель
2
№
17
Название детали
Чека
Заводской номер
700.46.28.271-1
Количество на модель
6
№
19
Название детали
Упор левый
Заводской номер
700.46.28.253-1
Количество на модель
2
№
22
Название детали
Крышка
Заводской номер
700.46.28.273
Количество на модель
4
№
29
Название детали
Шайба 12.65Г ГОСТ 6402-70
Заводской номер
Шайба 12.65Г ГОСТ 6402-70
Количество на модель
4
№
30
Название детали
Болт М12Х30 ГОСТ 7808-70
Заводской номер
Болт М12Х30 ГОСТ 7808-70
Количество на модель
4
№
31
Название детали
Упор правый
Заводской номер
700.46.28.252-1
Количество на модель
1
№
36
Название детали
Шайба 48.01 ГОСТ 11371-78
Заводской номер
Шайба 48.01 ГОСТ 11371-78
Количество на модель
2
№
37
Название детали
Гайка
Заводской номер
700.46.28.275-1
Количество на модель
2
№
38
Название детали
Шплинт 8Х90 ГОСТ 397-79
Заводской номер
Шплинт 8Х90 ГОСТ 397-79
Количество на модель
2
№
39
Название детали
Гайка М16 ГОСТ 5927-70
Заводской номер
Гайка М16 ГОСТ 5927-70
Количество на модель
2
№
40
Название детали
Шайба 16.65Г ГОСТ 6402-70
Заводской номер
Шайба 16.65Г ГОСТ 6402-70
Количество на модель
1
№
41
Название детали
Фиксатор
Заводской номер
700.46.28.254-1
Количество на модель
2
№
42
Название детали
Упор
Заводской номер
700.46.28.243
Количество на модель
2
№
43
Название детали
Прокладка
Заводской номер
700.46.28.249
Количество на модель
12
№
44
Название детали
Шплинт 6.3Х45 ГОСТ 397-79
Заводской номер
Шплинт 6.3Х45 ГОСТ 397-79
Количество на модель
3
№
45
Название детали
Ось
Заводской номер
700.46.28.251
Количество на модель
2
№
46
Название детали
Болт М20Х70 ГОСТ 7808-70
Заводской номер
Болт М20Х70 ГОСТ 7808-70
Количество на модель
8
№
47
Название детали
Шайба 20.01 ГОСТ 11371-78
Заводской номер
Шайба 20.01 ГОСТ 11371-78
Количество на модель
8
№
48
Название детали
Гайка М20 ГОСТ 5927-70
Заводской номер
Гайка М20 ГОСТ 5927-70
Количество на модель
18
№
49
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка М36Х3 ГОСТ 5933-73 | Гайка М36Х3 ГОСТ 5933-73 | 2 | 2 | 1 | |||
| 2 | Шплинт 6.3Х70 ГОСТ 397-79 | Шплинт 6.3Х70 ГОСТ 397-79 | 1 | 1 | 2 | |||
| 5 | Кольцо | 700.46.28.272-1 | 3 | 3 | 5 | |||
| 6 | Гайка М20Х1.5 ГОСТ 5927-70 | Гайка М20Х1.5 ГОСТ 5927-70 | 2 | 2 | 6 | |||
| 7 | Шайба 20.65Г ГОСТ 6402-70 | Шайба 20.65Г ГОСТ 6402-70 | 2 | 2 | 7 | |||
| 9 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 | 8 | 8 | 9 | |||
| 10 | Кольцо СП 42-29-5 ГОСТ 6308-71 | Кольцо СП 42-29-5 ГОСТ 6308-71 | 2 | 2 | 10 | |||
| 11 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 | 8 | 8 | 11 | |||
| 12 | Крышка | 700.46.28.237-2 | 2 | 2 | 12 | |||
| 14 | Шплинт пружинный 2-3.6-01-9 ОСТ 23.300-71 | Шплинт пружинный 2-3.6-01-9 ОСТ 23.300-7 | 8 | 8 | 14 | |||
| 15 | Чека замка | 700.46.28.266 | 2 | 2 | 15 | |||
| 17 | Прокладка | 700.46.28.241-1 | 2 | 2 | 17 | |||
| 19 | Чека | 700.46.28.271-1 | 6 | 6 | 19 | |||
| 22 | Упор левый | 700.46.28.253-1 | 2 | 2 | 22 | |||
| 29 | Крышка | 700.46.28.273 | 4 | 4 | 29 | |||
| 30 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 | 4 | 4 | 30 | |||
| 31 | Болт М12Х30 ГОСТ 7808-70 | Болт М12Х30 ГОСТ 7808-70 | 4 | 4 | 31 | |||
| 36 | Упор правый | 700.46.28.252-1 | 1 | 1 | 36 | |||
| 37 | Шайба 48.01 ГОСТ 11371-78 | Шайба 48.01 ГОСТ 11371-78 | 2 | 2 | 37 | |||
| 38 | Гайка | 700.46.28.275-1 | 2 | 2 | 38 | |||
| 39 | Шплинт 8Х90 ГОСТ 397-79 | Шплинт 8Х90 ГОСТ 397-79 | 2 | 2 | 39 | |||
| 40 | Гайка М16 ГОСТ 5927-70 | Гайка М16 ГОСТ 5927-70 | 2 | 2 | 40 | |||
| 41 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 | 1 | 1 | 41 | |||
| 42 | Фиксатор | 700.46.28.254-1 | 2 | 2 | 42 | |||
| 43 | Упор | 700.46.28.243 | 2 | 2 | 43 | |||
| 44 | Прокладка | 700.46.28.249 | 12 | 12 | 44 | |||
| 45 | Шплинт 6.3Х45 ГОСТ 397-79 | Шплинт 6.3Х45 ГОСТ 397-79 | 3 | 3 | 45 | |||
| 46 | Ось | 700.46.28.251 | 2 | 2 | 46 | |||
| 47 | Болт М20Х70 ГОСТ 7808-70 | Болт М20Х70 ГОСТ 7808-70 | 8 | 8 | 47 | |||
| 48 | Шайба 20.01 ГОСТ 11371-78 | Шайба 20.01 ГОСТ 11371-78 | 8 | 8 | 48 | |||
| 49 | Гайка М20 ГОСТ 5927-70 | Гайка М20 ГОСТ 5927-70 | 18 | 18 | 49 |
