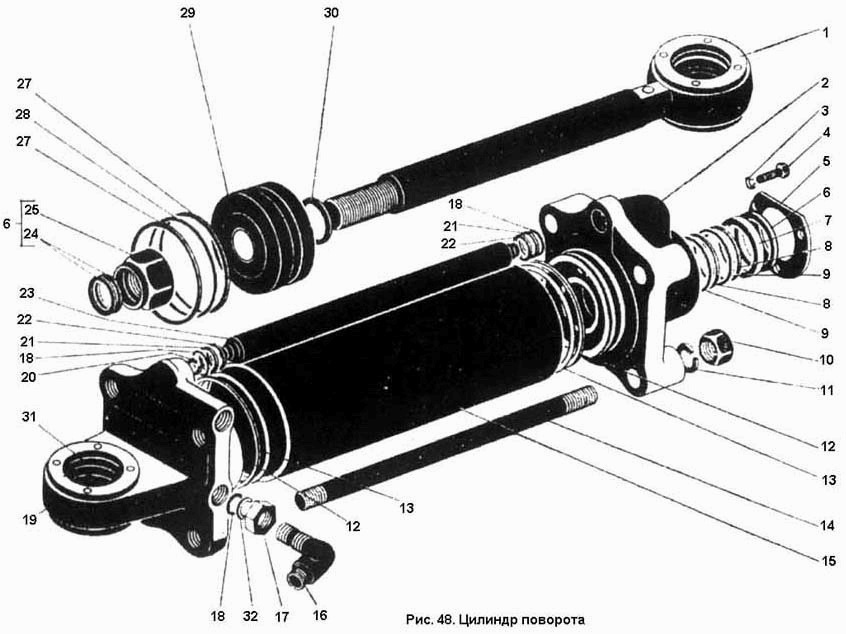

Цилиндр поворота
100%
Название детали
Цилиндр поворота
Заводской номер
700А.34.29.000
Количество на модель
№
Название детали
Шток в сборе
Заводской номер
700А.34.29.040
Количество на модель
1
№
1
Название детали
Крышка передняя
Заводской номер
700А.34.29.025
Количество на модель
1
№
2
Название детали
Шайба 10.65Г ГОСТ 6402-70
Заводской номер
Шайба 10.65Г ГОСТ 6402-70
Количество на модель
3
№
3
Название детали
Болт М10Х20 ГОСТ 7808-70
Заводской номер
Болт М10Х20 ГОСТ 7808-70
Количество на модель
3
№
4
Название детали
Крышка
Заводской номер
700.46.12.021
Количество на модель
1
№
5
Название детали
Скребок
Заводской номер
700А.34.29.022
Количество на модель
1
№
6
Название детали
Манжета
Заводской номер
700.46.12.023
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
700.46.12.026-3
Количество на модель
1
№
8
Название детали
Кольцо Н1-60Х50-3 ГОСТ 18829-73
Заводской номер
Кольцо Н1-60Х50-3 ГОСТ 18829-73
Количество на модель
2
№
9
Название детали
Гайка М20Х1.5 ГОСТ 5927-70
Заводской номер
Гайка М20Х1.5 ГОСТ 5927-70
Количество на модель
4
№
10
Название детали
Шайба 20.65Г ГОСТ 6402-70
Заводской номер
Шайба 20.65Г ГОСТ 6402-70
Количество на модель
4
№
11
Название детали
Шайба защитная
Заводской номер
700А.34.29.018-02
Количество на модель
1
№
12
Название детали
Кольцо У-125Х120-3 ГОСТ 18829-73
Заводской номер
Кольцо У-125Х120-3 ГОСТ 18829-73
Количество на модель
2
№
13
Название детали
Шпилька
Заводской номер
700А.34.29.019
Количество на модель
4
№
14
Название детали
Корпус цилиндра поворота
Заводской номер
700А.34.29.024
Количество на модель
1
№
15
Название детали
Угольник
Заводской номер
700А.34.29.017
Количество на модель
2
№
16
Название детали
Гайка М24Х2 ГОСТ 5929-70
Заводской номер
Гайка М24Х2 ГОСТ 5929-70
Количество на модель
2
№
17
Название детали
Кольцо Н1-25Х20-3 ГОСТ 18829-73
Заводской номер
Кольцо Н1-25Х20-3 ГОСТ 18829-73
Количество на модель
4
№
18
Название детали
Крышка задняя в сборе
Заводской номер
700А.34.29.010
Количество на модель
1
№
19
Название детали
Шайба 16.65Г ГОСТ 6402-70
Заводской номер
Шайба 16.65Г ГОСТ 6402-70
Количество на модель
1
№
20
Название детали
Шайба защитная
Заводской номер
700.46.12.026-5
Количество на модель
2
№
21
Название детали
Шайба маслопровода
Заводской номер
700.46.12.017
Количество на модель
2
№
22
Название детали
Маслопровод цилиндра подъема
Заводской номер
700.46.12.212
Количество на модель
1
№
23
Название детали
Кольцо
Заводской номер
700.46.12.011
Количество на модель
2
№
24
Название детали
Гайка
Заводской номер
700.46.12.012
Количество на модель
1
№
25
Название детали
Гайка
Заводской номер
700.46.12.040
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
700А.34.29.018-01
Количество на модель
2
№
27
Название детали
Кольцо Н1-125Х0-3 ГОСТ 18829-73
Заводской номер
Кольцо Н1-125Х0-3 ГОСТ 18829-73
Количество на модель
1
№
28
Название детали
Поршень
Заводской номер
700А..34.29.016-1
Количество на модель
1
№
29
Название детали
Кольцо У-55Х50-3 ГОСТ 18829-73
Заводской номер
Кольцо У-55Х50-3 ГОСТ 18829-73
Количество на модель
1
№
30
Название детали
Сальник
Заводской номер
700А.34.29.014
Количество на модель
2
№
31
Название детали
Кольцо 018-022-25-2-3 ГОСТ 9833-73
Заводской номер
Кольцо 018-022-25-2-3 ГОСТ 9833-73
Количество на модель
2
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Цилиндр поворота | 700А.34.29.000 | |||||||
| 1 | Шток в сборе | 700А.34.29.040 | 1 | 1 | 1 | |||
| 2 | Крышка передняя | 700А.34.29.025 | 1 | 1 | 2 | |||
| 3 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | 3 | 3 | 3 | |||
| 4 | Болт М10Х20 ГОСТ 7808-70 | Болт М10Х20 ГОСТ 7808-70 | 3 | 3 | 4 | |||
| 5 | Крышка | 700.46.12.021 | 1 | 1 | 5 | |||
| 6 | Скребок | 700А.34.29.022 | 1 | 1 | 6 | |||
| 7 | Манжета | 700.46.12.023 | 1 | 1 | 7 | |||
| 8 | Шайба | 700.46.12.026-3 | 1 | 1 | 8 | |||
| 9 | Кольцо Н1-60Х50-3 ГОСТ 18829-73 | Кольцо Н1-60Х50-3 ГОСТ 18829-73 | 2 | 2 | 9 | |||
| 10 | Гайка М20Х1.5 ГОСТ 5927-70 | Гайка М20Х1.5 ГОСТ 5927-70 | 4 | 4 | 10 | |||
| 11 | Шайба 20.65Г ГОСТ 6402-70 | Шайба 20.65Г ГОСТ 6402-70 | 4 | 4 | 11 | |||
| 12 | Шайба защитная | 700А.34.29.018-02 | 1 | 1 | 12 | |||
| 13 | Кольцо У-125Х120-3 ГОСТ 18829-73 | Кольцо У-125Х120-3 ГОСТ 18829-73 | 2 | 2 | 13 | |||
| 14 | Шпилька | 700А.34.29.019 | 4 | 4 | 14 | |||
| 15 | Корпус цилиндра поворота | 700А.34.29.024 | 1 | 1 | 15 | |||
| 16 | Угольник | 700А.34.29.017 | 2 | 2 | 16 | |||
| 17 | Гайка М24Х2 ГОСТ 5929-70 | Гайка М24Х2 ГОСТ 5929-70 | 2 | 2 | 17 | |||
| 18 | Кольцо Н1-25Х20-3 ГОСТ 18829-73 | Кольцо Н1-25Х20-3 ГОСТ 18829-73 | 4 | 4 | 18 | |||
| 19 | Крышка задняя в сборе | 700А.34.29.010 | 1 | 1 | 19 | |||
| 20 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 | 1 | 1 | 20 | |||
| 21 | Шайба защитная | 700.46.12.026-5 | 2 | 2 | 21 | |||
| 22 | Шайба маслопровода | 700.46.12.017 | 2 | 2 | 22 | |||
| 23 | Маслопровод цилиндра подъема | 700.46.12.212 | 1 | 1 | 23 | |||
| 24 | Кольцо | 700.46.12.011 | 2 | 2 | 24 | |||
| 25 | Гайка | 700.46.12.012 | 1 | 1 | 25 | |||
| 26 | Гайка | 700.46.12.040 | 1 | 1 | 26 | |||
| 27 | Шайба | 700А.34.29.018-01 | 2 | 2 | 27 | |||
| 28 | Кольцо Н1-125Х0-3 ГОСТ 18829-73 | Кольцо Н1-125Х0-3 ГОСТ 18829-73 | 1 | 1 | 28 | |||
| 29 | Поршень | 700А..34.29.016-1 | 1 | 1 | 29 | |||
| 30 | Кольцо У-55Х50-3 ГОСТ 18829-73 | Кольцо У-55Х50-3 ГОСТ 18829-73 | 1 | 1 | 30 | |||
| 31 | Сальник | 700А.34.29.014 | 2 | 2 | 31 | |||
| 32 | Кольцо 018-022-25-2-3 ГОСТ 9833-73 | Кольцо 018-022-25-2-3 ГОСТ 9833-73 | 2 | 2 | 32 |
