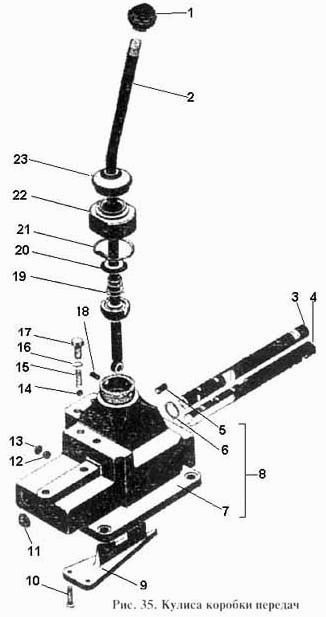

Кулиса коробки передач
100%
Название детали
Кулиса в сборе
Заводской номер
700А.17.17.000
Количество на модель
№
Название детали
Ручка шаровая
Заводской номер
700.17.17.035
Количество на модель
1
№
1
Название детали
Рычаг в сборе
Заводской номер
700А.17.17.020-1
Количество на модель
1
№
2
Название детали
Валик
Заводской номер
700.17.17.013-1
Количество на модель
1
№
3
Название детали
Валик
Заводской номер
700.17.17.014-1
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
700.17.17.041
Количество на модель
2
№
5
Название детали
Кольцо Н1-28Х22-3 ГОСТ 18829-73
Заводской номер
Кольцо Н1-28Х22-3 ГОСТ 18829-73
Количество на модель
2
№
6
Название детали
Корпус
Заводской номер
700А.17.17.052-3
Количество на модель
1
№
7
Название детали
Корпус в сборе
Заводской номер
700А.17.17.010
Количество на модель
1
№
8
Название детали
Планка
Заводской номер
700.17.17.058
Количество на модель
1
№
9
Название детали
Винт
Заводской номер
700.17.17.059
Количество на модель
2
№
10
Название детали
Заглушка 26 ГОСТ 3111-67
Заводской номер
Заглушка 26 ГОСТ 3111-67
Количество на модель
2
№
11
Название детали
Шарик БV 12.7 мм Н ГОСТ 3722-60
Заводской номер
Шарик БV 12.7 мм Н ГОСТ 3722-60
Количество на модель
1
№
12
Название детали
Заглушка 16 ГОСТ 3111-67
Заводской номер
Заглушка 16 ГОСТ 3111-67
Количество на модель
1
№
13
Название детали
Шарик БV 9.525 мм Н ГОСТ 3722-60
Заводской номер
Шарик БV 9.525 мм Н ГОСТ 3722-60
Количество на модель
2
№
14
Название детали
Пружина
Заводской номер
700.17.17.037
Количество на модель
2
№
15
Название детали
Шайба 12.65Г ГОСТ 6402-70
Заводской номер
Шайба 12.65Г ГОСТ 6402-70
Количество на модель
2
№
16
Название детали
Болт М12Х25 ГОСТ 7808-70
Заводской номер
Болт М12Х25 ГОСТ 7808-70
Количество на модель
2
№
17
Название детали
Штифт 5Пр232аХ12 ГОСТ 3128-70
Заводской номер
Штифт 5Пр232аХ12 ГОСТ 3128-70
Количество на модель
2
№
18
Название детали
Пружина
Заводской номер
700.17.17.018-1
Количество на модель
1
№
19
Название детали
Крышка
Заводской номер
700.17.17.012-1
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
700.17.17.066
Количество на модель
1
№
21
Название детали
Гайка
Заводской номер
700.17.17.048-2
Количество на модель
1
№
22
Название детали
Манжета
Заводской номер
700.17.17.049
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кулиса в сборе | 700А.17.17.000 | |||||||
| 1 | Ручка шаровая | 700.17.17.035 | 1 | 1 | 1 | |||
| 2 | Рычаг в сборе | 700А.17.17.020-1 | 1 | 1 | 2 | |||
| 3 | Валик | 700.17.17.013-1 | 1 | 1 | 3 | |||
| 4 | Валик | 700.17.17.014-1 | 1 | 1 | 4 | |||
| 5 | Втулка | 700.17.17.041 | 2 | 2 | 5 | |||
| 6 | Кольцо Н1-28Х22-3 ГОСТ 18829-73 | Кольцо Н1-28Х22-3 ГОСТ 18829-73 | 2 | 2 | 6 | |||
| 7 | Корпус | 700А.17.17.052-3 | 1 | 1 | 7 | |||
| 8 | Корпус в сборе | 700А.17.17.010 | 1 | 1 | 8 | |||
| 9 | Планка | 700.17.17.058 | 1 | 1 | 9 | |||
| 10 | Винт | 700.17.17.059 | 2 | 2 | 10 | |||
| 11 | Заглушка 26 ГОСТ 3111-67 | Заглушка 26 ГОСТ 3111-67 | 2 | 2 | 11 | |||
| 12 | Шарик БV 12.7 мм Н ГОСТ 3722-60 | Шарик БV 12.7 мм Н ГОСТ 3722-60 | 1 | 1 | 12 | |||
| 13 | Заглушка 16 ГОСТ 3111-67 | Заглушка 16 ГОСТ 3111-67 | 1 | 1 | 13 | |||
| 14 | Шарик БV 9.525 мм Н ГОСТ 3722-60 | Шарик БV 9.525 мм Н ГОСТ 3722-60 | 2 | 2 | 14 | |||
| 15 | Пружина | 700.17.17.037 | 2 | 2 | 15 | |||
| 16 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 | 2 | 2 | 16 | |||
| 17 | Болт М12Х25 ГОСТ 7808-70 | Болт М12Х25 ГОСТ 7808-70 | 2 | 2 | 17 | |||
| 18 | Штифт 5Пр232аХ12 ГОСТ 3128-70 | Штифт 5Пр232аХ12 ГОСТ 3128-70 | 2 | 2 | 18 | |||
| 19 | Пружина | 700.17.17.018-1 | 1 | 1 | 19 | |||
| 20 | Крышка | 700.17.17.012-1 | 1 | 1 | 20 | |||
| 21 | Шайба | 700.17.17.066 | 1 | 1 | 21 | |||
| 22 | Гайка | 700.17.17.048-2 | 1 | 1 | 22 | |||
| 23 | Манжета | 700.17.17.049 | 1 | 1 | 23 |
