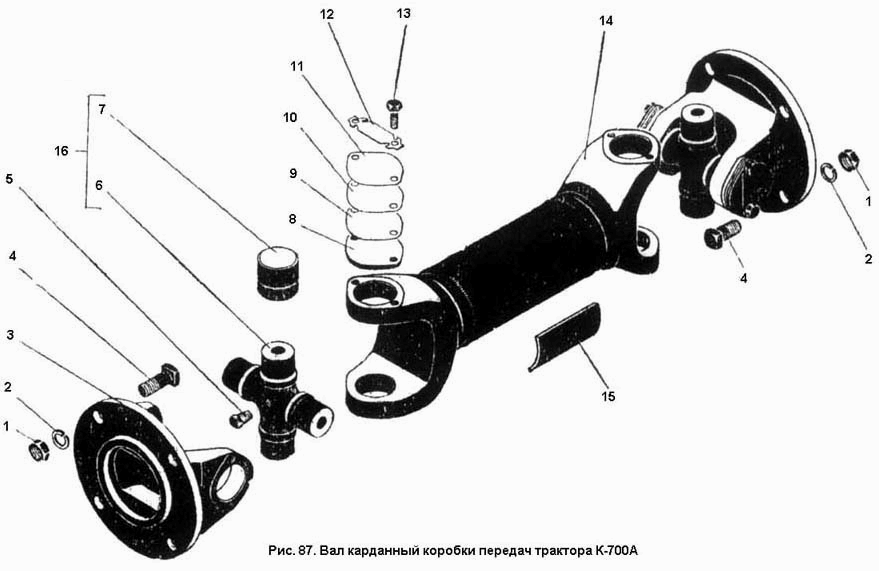

Вал карданный коробки передач трактора К-700А
100%
Название детали
Вал карданный
Заводской номер
700А.22.08.000-2
Количество на модель
№
Название детали
Гайка М16Х1.5 ГОСТ 5927-70
Заводской номер
Гайка М16Х1.5 ГОСТ 5927-70
Количество на модель
8
№
1
Название детали
Шайба 16.65Г ГОСТ 6402-70
Заводской номер
Шайба 16.65Г ГОСТ 6402-70
Количество на модель
8
№
2
Название детали
Фланец
Заводской номер
700А.22.08.013-1
Количество на модель
2
№
3
Название детали
Болт
Заводской номер
700.22.00.013
Количество на модель
8
№
4
Название детали
Пробка КГ 1/8" ГОСТ 12720-67
Заводской номер
Пробка КГ 1/8" ГОСТ 12720-67
Количество на модель
2
№
5
Название детали
Крестовина
Заводской номер
701.22.08.013
Количество на модель
2
№
6
Название детали
Подшипник 804707К4С10 ТУ 37.006.065-74
Заводской номер
Подшипник 804707К4С10 ТУ 37.006.065-74
Количество на модель
8
№
7
Название детали
Крышка игольчатого подшипника
Заводской номер
200-2201040
Количество на модель
8
№
8
Название детали
Пластина
Заводской номер
700.22.08.036-1
Количество на модель
2
№
9
Название детали
Пластина
Заводской номер
700.22.08.036-2
Количество на модель
2
№
10
Название детали
Пластина
Заводской номер
700.22.08.036-3
Количество на модель
2
№
11
Название детали
Стопорная пластина
Заводской номер
200-2201041
Количество на модель
8
№
12
Название детали
Болт М8Х1.6Х16 ГОСТ 7808-70
Заводской номер
Болт М8Х1.6Х16 ГОСТ 7808-70
Количество на модель
16
№
13
Название детали
Вал карданный в сборе
Заводской номер
700А.22.08.020
Количество на модель
1
№
14
Название детали
Пластина
Заводской номер
200-2202070
Количество на модель
3
№
15
Название детали
Крестовина с подшипниками (комплект)
Заводской номер
701.22.08.010Р
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал карданный | 700А.22.08.000-2 | |||||||
| 1 | Гайка М16Х1.5 ГОСТ 5927-70 | Гайка М16Х1.5 ГОСТ 5927-70 | 8 | 8 | 1 | |||
| 2 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 | 8 | 8 | 2 | |||
| 3 | Фланец | 700А.22.08.013-1 | 2 | 2 | 3 | |||
| 4 | Болт | 700.22.00.013 | 8 | 8 | 4 | |||
| 5 | Пробка КГ 1/8" ГОСТ 12720-67 | Пробка КГ 1/8" ГОСТ 12720-67 | 2 | 2 | 5 | |||
| 6 | Крестовина | 701.22.08.013 | 2 | 2 | 6 | |||
| 7 | Подшипник 804707К4С10 ТУ 37.006.065-74 | Подшипник 804707К4С10 ТУ 37.006.065-74 | 8 | 8 | 7 | |||
| 8 | Крышка игольчатого подшипника | 200-2201040 | 8 | 8 | 8 | |||
| 9 | Пластина | 700.22.08.036-1 | 2 | 2 | 9 | |||
| 10 | Пластина | 700.22.08.036-2 | 2 | 2 | 10 | |||
| 11 | Пластина | 700.22.08.036-3 | 2 | 2 | 11 | |||
| 12 | Стопорная пластина | 200-2201041 | 8 | 8 | 12 | |||
| 13 | Болт М8Х1.6Х16 ГОСТ 7808-70 | Болт М8Х1.6Х16 ГОСТ 7808-70 | 16 | 16 | 13 | |||
| 14 | Вал карданный в сборе | 700А.22.08.020 | 1 | 1 | 14 | |||
| 15 | Пластина | 200-2202070 | 3 | 3 | 15 | |||
| 16 | Крестовина с подшипниками (комплект) | 701.22.08.010Р | 1 | 1 | 16 |
