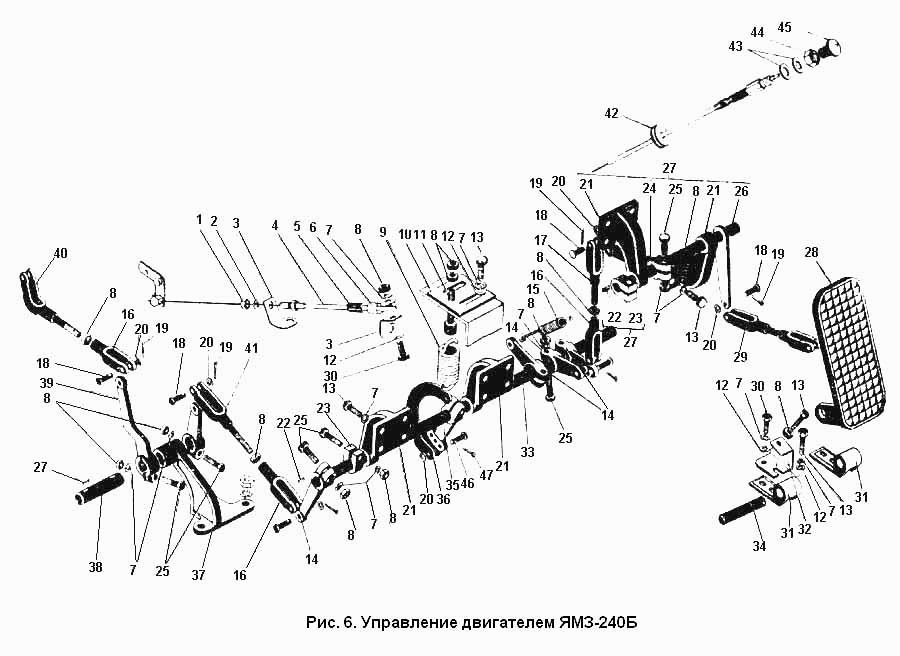

Управление двигателем ЯМЗ-240Б
100%
Название детали
Управление двигателем
Заводской номер
701.11.08.000.1
Количество на модель
№
Название детали
Гайка М10 ГОСТ 5927-70
Заводской номер
Гайка М10 ГОСТ 5927-70
Количество на модель
№
1
Название детали
Шайба 10.65Г ГОСТ 6402-70
Заводской номер
Шайба 10.65Г ГОСТ 6402-70
Количество на модель
№
2
Название детали
Кронштейн
Заводской номер
701.11.08.016
Количество на модель
№
3
Название детали
Привод останова двигателя
Заводской номер
701.11.08.010
Количество на модель
№
4
Название детали
Рукав 6Х14-16 ГОСТ 10362-76: L=30мм
Заводской номер
Рукав 6Х14-16 ГОСТ 10362-76: L=30мм
Количество на модель
№
5
Название детали
Хомутик ХПО-15Х9 ЛК 0034-00
Заводской номер
Хомутик ХПО-15Х9 ЛК 0034-00
Количество на модель
№
6
Название детали
Шайба 8.65Г ГОСТ 6402-70
Заводской номер
Шайба 8.65Г ГОСТ 6402-70
Количество на модель
№
7
Название детали
Гайка М8 ГОСТ 5927-70
Заводской номер
Гайка М8 ГОСТ 5927-70
Количество на модель
№
8
Название детали
Пружина
Заводской номер
700.17.19.077-1
Количество на модель
№
9
Название детали
Планка
Заводской номер
700.11.08.137
Количество на модель
№
10
Название детали
Болт
Заводской номер
700.11.08.132
Количество на модель
№
11
Название детали
Шайба 8.01 ГОСТ 6958-78
Заводской номер
Шайба 8.01 ГОСТ 6958-78
Количество на модель
№
12
Название детали
Болт М8Х25 ГОСТ 7808-70
Заводской номер
Болт М8Х25 ГОСТ 7808-70
Количество на модель
№
13
Название детали
Рычаг
Заводской номер
700.11.08.139.01
Количество на модель
№
14
Название детали
Пружина
Заводской номер
700.11.08.079-1
Количество на модель
№
15
Название детали
Вилка тяги регулирующая
Заводской номер
700.11.08.062
Количество на модель
№
16
Название детали
Тяга в сборе
Заводской номер
700.11.08.240-01
Количество на модель
№
17
Название детали
Ось 22-6Х5Х23 ГОСТ 9650-71
Заводской номер
Ось 22-6Х5Х23 ГОСТ 9650-71
Количество на модель
№
18
Название детали
Шплинт 1.6Х14 ГОСТ 397-79
Заводской номер
Шплинт 1.6Х14 ГОСТ 397-79
Количество на модель
№
19
Название детали
Шайба 6.01 ГОСТ 11371-78
Заводской номер
Шайба 6.01 ГОСТ 11371-78
Количество на модель
№
20
Название детали
Кронштейн
Заводской номер
700.11.08.066
Количество на модель
№
21
Название детали
Шпонка 3Х5 ГОСТ 8795-68
Заводской номер
Шпонка 3Х5 ГОСТ 8795-68
Количество на модель
№
22
Название детали
Упор
Заводской номер
700.11.08.081-1
Количество на модель
№
23
Название детали
Рычаг
Заводской номер
700.11.08.139-02
Количество на модель
№
24
Название детали
Болт М8Х40 ГОСТ 7811-70
Заводской номер
Болт М8Х40 ГОСТ 7811-70
Количество на модель
№
25
Название детали
Валик с рычагом
Заводской номер
700.11.08.450
Количество на модель
№
26
Название детали
Валик в сборе
Заводской номер
700.11.08.440
Количество на модель
№
27
Название детали
Педаль в сборе
Заводской номер
700А.11.08.160
Количество на модель
№
28
Название детали
Тяга в сборе
Заводской номер
700.11.08.350
Количество на модель
№
29
Название детали
Болт М8Х16 ГОСТ 7808-70
Заводской номер
Болт М8Х16 ГОСТ 7808-70
Количество на модель
№
30
Название детали
Кронштейн
Заводской номер
700А.11.08.024
Количество на модель
№
31
Название детали
Упор
Заводской номер
700А.11.08.025
Количество на модель
№
32
Название детали
Валик
Заводской номер
700А.11.08.022-1
Количество на модель
№
33
Название детали
Ось 11-16С5Х150 ГОСТ 9650-71
Заводской номер
Ось 11-16С5Х150 ГОСТ 9650-71
Количество на модель
№
34
Название детали
Рычаг
Заводской номер
700.11.08.138-1
Количество на модель
№
35
Название детали
Серьга в сборе
Заводской номер
700.11.08.590
Количество на модель
№
36
Название детали
Кронштейн
Заводской номер
701.11.08.027
Количество на модель
№
37
Название детали
Валик
Заводской номер
701.11.08.021
Количество на модель
№
38
Название детали
Рычаг
Заводской номер
701.11.08.019
Количество на модель
№
39
Название детали
Тяга в сборе
Заводской номер
701.11.08.050
Количество на модель
№
40
Название детали
Тяга в сборе
Заводской номер
701.11.08.090
Количество на модель
№
41
Название детали
Кольцо уплотнительное
Заводской номер
700.11.00.035-1
Количество на модель
№
42
Название детали
Шайба 12.01 ГОСТ 11371-78
Заводской номер
Шайба 12.01 ГОСТ 11371-78
Количество на модель
№
43
Название детали
Гайка М12Х1.25 ГОСТ 5927-70
Заводской номер
Гайка М12Х1.25 ГОСТ 5927-70
Количество на модель
№
44
Название детали
Рукоятка
Заводской номер
700.11.08.190-1
Количество на модель
№
45
Название детали
Валик
Заводской номер
700.17.19.055-1
Количество на модель
№
46
Название детали
Шплинт 2Х20 ГОСТ 397-79
Заводской номер
Шплинт 2Х20 ГОСТ 397-79
Количество на модель
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Управление двигателем | 701.11.08.000.1 | |||||||
| 1 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | 1 | |||||
| 2 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | 2 | |||||
| 3 | Кронштейн | 701.11.08.016 | 3 | |||||
| 4 | Привод останова двигателя | 701.11.08.010 | 4 | |||||
| 5 | Рукав 6Х14-16 ГОСТ 10362-76: L=30мм | Рукав 6Х14-16 ГОСТ 10362-76: L=30мм | 5 | |||||
| 6 | Хомутик ХПО-15Х9 ЛК 0034-00 | Хомутик ХПО-15Х9 ЛК 0034-00 | 6 | |||||
| 7 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 | 7 | |||||
| 8 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 | 8 | |||||
| 9 | Пружина | 700.17.19.077-1 | 9 | |||||
| 10 | Планка | 700.11.08.137 | 10 | |||||
| 11 | Болт | 700.11.08.132 | 11 | |||||
| 12 | Шайба 8.01 ГОСТ 6958-78 | Шайба 8.01 ГОСТ 6958-78 | 12 | |||||
| 13 | Болт М8Х25 ГОСТ 7808-70 | Болт М8Х25 ГОСТ 7808-70 | 13 | |||||
| 14 | Рычаг | 700.11.08.139.01 | 14 | |||||
| 15 | Пружина | 700.11.08.079-1 | 15 | |||||
| 16 | Вилка тяги регулирующая | 700.11.08.062 | 16 | |||||
| 17 | Тяга в сборе | 700.11.08.240-01 | 17 | |||||
| 18 | Ось 22-6Х5Х23 ГОСТ 9650-71 | Ось 22-6Х5Х23 ГОСТ 9650-71 | 18 | |||||
| 19 | Шплинт 1.6Х14 ГОСТ 397-79 | Шплинт 1.6Х14 ГОСТ 397-79 | 19 | |||||
| 20 | Шайба 6.01 ГОСТ 11371-78 | Шайба 6.01 ГОСТ 11371-78 | 20 | |||||
| 21 | Кронштейн | 700.11.08.066 | 21 | |||||
| 22 | Шпонка 3Х5 ГОСТ 8795-68 | Шпонка 3Х5 ГОСТ 8795-68 | 22 | |||||
| 23 | Упор | 700.11.08.081-1 | 23 | |||||
| 24 | Рычаг | 700.11.08.139-02 | 24 | |||||
| 25 | Болт М8Х40 ГОСТ 7811-70 | Болт М8Х40 ГОСТ 7811-70 | 25 | |||||
| 26 | Валик с рычагом | 700.11.08.450 | 26 | |||||
| 27 | Валик в сборе | 700.11.08.440 | 27 | |||||
| 28 | Педаль в сборе | 700А.11.08.160 | 28 | |||||
| 29 | Тяга в сборе | 700.11.08.350 | 29 | |||||
| 30 | Болт М8Х16 ГОСТ 7808-70 | Болт М8Х16 ГОСТ 7808-70 | 30 | |||||
| 31 | Кронштейн | 700А.11.08.024 | 31 | |||||
| 32 | Упор | 700А.11.08.025 | 32 | |||||
| 33 | Валик | 700А.11.08.022-1 | 33 | |||||
| 34 | Ось 11-16С5Х150 ГОСТ 9650-71 | Ось 11-16С5Х150 ГОСТ 9650-71 | 34 | |||||
| 35 | Рычаг | 700.11.08.138-1 | 35 | |||||
| 36 | Серьга в сборе | 700.11.08.590 | 36 | |||||
| 37 | Кронштейн | 701.11.08.027 | 37 | |||||
| 38 | Валик | 701.11.08.021 | 38 | |||||
| 39 | Рычаг | 701.11.08.019 | 39 | |||||
| 40 | Тяга в сборе | 701.11.08.050 | 40 | |||||
| 41 | Тяга в сборе | 701.11.08.090 | 41 | |||||
| 42 | Кольцо уплотнительное | 700.11.00.035-1 | 42 | |||||
| 43 | Шайба 12.01 ГОСТ 11371-78 | Шайба 12.01 ГОСТ 11371-78 | 43 | |||||
| 44 | Гайка М12Х1.25 ГОСТ 5927-70 | Гайка М12Х1.25 ГОСТ 5927-70 | 44 | |||||
| 45 | Рукоятка | 700.11.08.190-1 | 45 | |||||
| 46 | Валик | 700.17.19.055-1 | 46 | |||||
| 47 | Шплинт 2Х20 ГОСТ 397-79 | Шплинт 2Х20 ГОСТ 397-79 | 47 |
