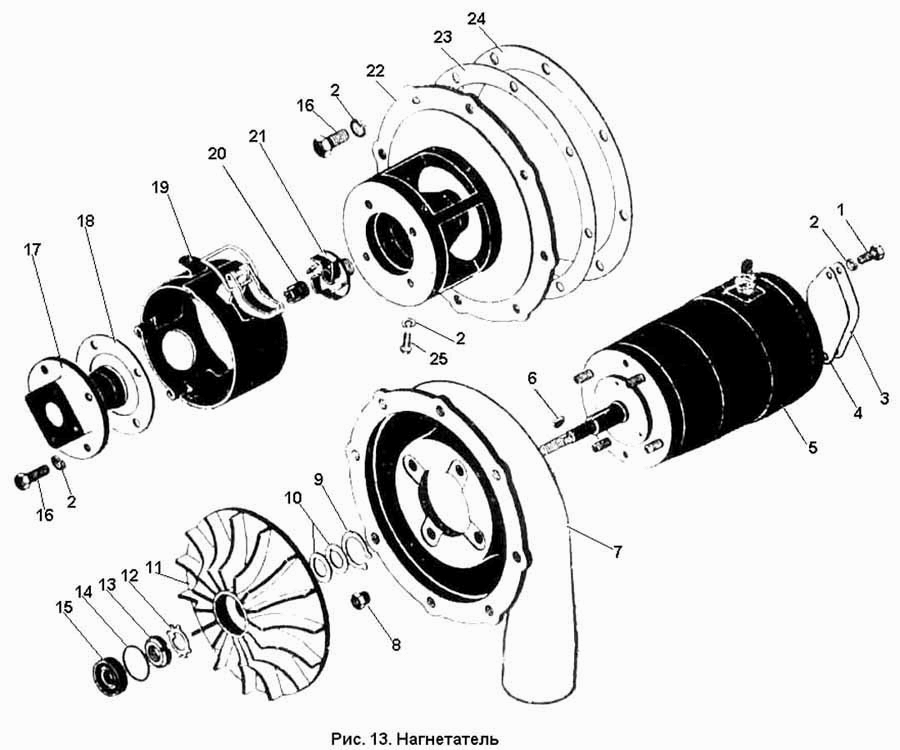

Нагнетатель
100%
Название детали
Нагнетатель
Заводской номер
700.15.01.000-5
Количество на модель
№
Название детали
Болт М6Х12 ГОСТ 7805-70
Заводской номер
Болт М6Х12 ГОСТ 7805-70
Количество на модель
2
№
1
Название детали
Шайба 6.65Г ГОСТ 6402-70
Заводской номер
Шайба 6.65Г ГОСТ 6402-70
Количество на модель
14
№
2
Название детали
Крышка
Заводской номер
700.15.01.083
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
700.15.01.082
Количество на модель
1
№
4
Название детали
Электродвигатель 220 вт, 12 в
Заводской номер
700.15.01.080-1
Количество на модель
1
№
5
Название детали
Шпонка 3Х3.7 ГОСТ 8795-68
Заводской номер
Шпонка 3Х3.7 ГОСТ 8795-68
Количество на модель
2
№
6
Название детали
Улитка
Заводской номер
700.15.01.011-1
Количество на модель
1
№
7
Название детали
Гайка
Заводской номер
700.15.01.017
Количество на модель
4
№
8
Название детали
Кольцо Б12 ГОСТ 13942-68
Заводской номер
Кольцо Б12 ГОСТ 13942-68
Количество на модель
1
№
9
Название детали
Кольцо
Заводской номер
700.15.01.059-1
Количество на модель
3
№
10
Название детали
Кольцо
Заводской номер
700.15.01.059-2
Количество на модель
3
№
10
Название детали
Крыльчатка
Заводской номер
700.15.01.015-2
Количество на модель
1
№
11
Название детали
Шайба 12.01 ГОСТ 11872-73
Заводской номер
Шайба 12.01 ГОСТ 11872-73
Количество на модель
1
№
12
Название детали
Гайка ПМ12Х1.25 ГОСТ 11871-73
Заводской номер
Гайка ПМ12Х1.25 ГОСТ 11871-73
Количество на модель
1
№
13
Название детали
Кольцо Б25 ГОСТ 13943-68
Заводской номер
Кольцо Б25 ГОСТ 13943-68
Количество на модель
1
№
14
Название детали
Манжета в сборе
Заводской номер
700.15.01.110
Количество на модель
1
№
15
Название детали
Болт М6Х18 ГОСТ 7805-70
Заводской номер
Болт М6Х18 ГОСТ 7805-70
Количество на модель
12
№
16
Название детали
Фланец
Заводской номер
700.15.01.085-1
Количество на модель
1
№
17
Название детали
Прокладка
Заводской номер
700.15.01.084-01
Количество на модель
3
№
18
Название детали
Прокладка
Заводской номер
700.15.01.084-02
Количество на модель
3
№
18
Название детали
Прокладка
Заводской номер
700.15.01.084-03
Количество на модель
3
№
18
Название детали
Крышка в сборе
Заводской номер
700.15.01.130
Количество на модель
1
№
19
Название детали
Гайка
Заводской номер
700.15.01.025-1
Количество на модель
1
№
20
Название детали
Крыльчатка
Заводской номер
700.15.01.014-2
Количество на модель
1
№
21
Название детали
Корпус
Заводской номер
700.15.01.012-3
Количество на модель
1
№
22
Название детали
Прокладка
Заводской номер
700.15.01.019
Количество на модель
3
№
23
Название детали
Прокладка
Заводской номер
700.15.01.076-01
Количество на модель
2
№
24
Название детали
Прокладка
Заводской номер
700.15.01.076-02
Количество на модель
2
№
24
Название детали
Винт М6Х10 ГОСТ 17473-72
Заводской номер
Винт М6Х10 ГОСТ 17473-72
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Нагнетатель | 700.15.01.000-5 | |||||||
| 1 | Болт М6Х12 ГОСТ 7805-70 | Болт М6Х12 ГОСТ 7805-70 | 2 | 2 | 1 | |||
| 2 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 | 14 | 14 | 2 | |||
| 3 | Крышка | 700.15.01.083 | 1 | 1 | 3 | |||
| 4 | Прокладка | 700.15.01.082 | 1 | 1 | 4 | |||
| 5 | Электродвигатель 220 вт, 12 в | 700.15.01.080-1 | 1 | 1 | 5 | |||
| 6 | Шпонка 3Х3.7 ГОСТ 8795-68 | Шпонка 3Х3.7 ГОСТ 8795-68 | 2 | 2 | 6 | |||
| 7 | Улитка | 700.15.01.011-1 | 1 | 1 | 7 | |||
| 8 | Гайка | 700.15.01.017 | 4 | 4 | 8 | |||
| 9 | Кольцо Б12 ГОСТ 13942-68 | Кольцо Б12 ГОСТ 13942-68 | 1 | 1 | 9 | |||
| 10 | Кольцо | 700.15.01.059-1 | 3 | 3 | 10 | |||
| 10 | Кольцо | 700.15.01.059-2 | 3 | 3 | 10 | |||
| 11 | Крыльчатка | 700.15.01.015-2 | 1 | 1 | 11 | |||
| 12 | Шайба 12.01 ГОСТ 11872-73 | Шайба 12.01 ГОСТ 11872-73 | 1 | 1 | 12 | |||
| 13 | Гайка ПМ12Х1.25 ГОСТ 11871-73 | Гайка ПМ12Х1.25 ГОСТ 11871-73 | 1 | 1 | 13 | |||
| 14 | Кольцо Б25 ГОСТ 13943-68 | Кольцо Б25 ГОСТ 13943-68 | 1 | 1 | 14 | |||
| 15 | Манжета в сборе | 700.15.01.110 | 1 | 1 | 15 | |||
| 16 | Болт М6Х18 ГОСТ 7805-70 | Болт М6Х18 ГОСТ 7805-70 | 12 | 12 | 16 | |||
| 17 | Фланец | 700.15.01.085-1 | 1 | 1 | 17 | |||
| 18 | Прокладка | 700.15.01.084-01 | 3 | 3 | 18 | |||
| 18 | Прокладка | 700.15.01.084-02 | 3 | 3 | 18 | |||
| 18 | Прокладка | 700.15.01.084-03 | 3 | 3 | 18 | |||
| 19 | Крышка в сборе | 700.15.01.130 | 1 | 1 | 19 | |||
| 20 | Гайка | 700.15.01.025-1 | 1 | 1 | 20 | |||
| 21 | Крыльчатка | 700.15.01.014-2 | 1 | 1 | 21 | |||
| 22 | Корпус | 700.15.01.012-3 | 1 | 1 | 22 | |||
| 23 | Прокладка | 700.15.01.019 | 3 | 3 | 23 | |||
| 24 | Прокладка | 700.15.01.076-01 | 2 | 2 | 24 | |||
| 24 | Прокладка | 700.15.01.076-02 | 2 | 2 | 24 | |||
| 25 | Винт М6Х10 ГОСТ 17473-72 | Винт М6Х10 ГОСТ 17473-72 | 2 | 2 | 25 |
