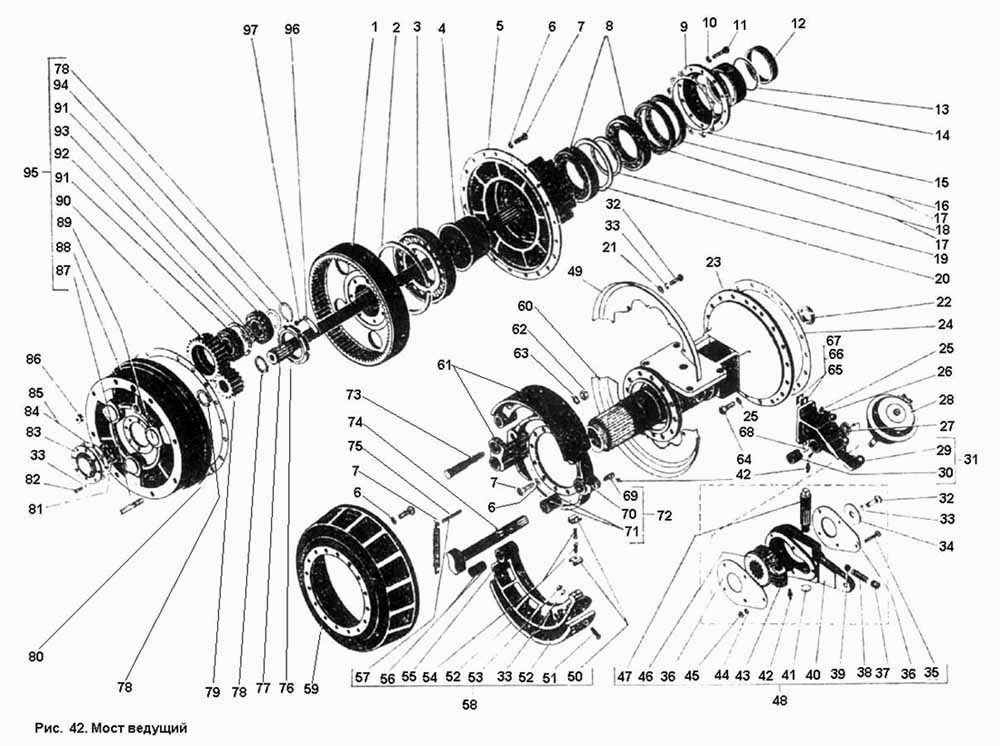

Мост ведущий
100%
Название детали
Мост ведущий
Заводской номер
700А.23.00.000-1
Количество на модель
№
Название детали
Шестерня венечная
Заводской номер
700.23.00.024-1
Количество на модель
2
№
1
Название детали
Кольцо пружинное
Заводской номер
700.23.00.125
Количество на модель
2
№
2
Название детали
Подшипник 2234К ГОСТ 8328-75
Заводской номер
Подшипник 2234К ГОСТ 8328-75
Количество на модель
2
№
3
Название детали
Втулка распорная
Заводской номер
700.23.00.021
Количество на модель
2
№
4
Название детали
Ступица
Заводской номер
700.23.00.085-1
Количество на модель
2
№
5
Название детали
Шайба 18.65Г ГОСТ 6402-70
Заводской номер
Шайба 18.65Г ГОСТ 6402-70
Количество на модель
94
№
6
Название детали
Болт М18Х1.5Х40 ГОСТ 7808-70
Заводской номер
Болт М18Х1.5Х40 ГОСТ 7808-70
Количество на модель
94
№
7
Название детали
Подшипник 130 ГОСТ 8338-75
Заводской номер
Подшипник 130 ГОСТ 8338-75
Количество на модель
4
№
8
Название детали
Крышка
Заводской номер
700.23.00.013-6
Количество на модель
2
№
9
Название детали
Шайба 12.65Г ГОСТ 6402-70
Заводской номер
Шайба 12.65Г ГОСТ 6402-70
Количество на модель
48
№
10
Название детали
Болт М12Х35 ГОСТ 7808-70
Заводской номер
Болт М12Х35 ГОСТ 7808-70
Количество на модель
24
№
11
Название детали
Втулка
Заводской номер
700А.23.00.014-1
Количество на модель
2
№
12
Название детали
Кольцо У-150Х0-3 ГОСТ 9833-73
Заводской номер
Кольцо У-150Х0-3 ГОСТ 9833-73
Количество на модель
2
№
13
Название детали
Втулка
Заводской номер
700А.23.00.011-1
Количество на модель
2
№
14
Название детали
Прокладка
Заводской номер
700.23.00.017
Количество на модель
2
№
15
Название детали
Манжета в сборе
Заводской номер
700.23.00.190
Количество на модель
2
№
16
Название детали
Пружина АСК-180.2 ЛК 02480-00
Заводской номер
Пружина АСК-180.2 ЛК 02480-00
Количество на модель
4
№
17
Название детали
Рычаг тормоза в сборе
Заводской номер
700.23.00.020-1
Количество на модель
1
№
18
Название детали
Манжета в сборе
Заводской номер
700.23.00.100
Количество на модель
2
№
18
Название детали
Кольцо
Заводской номер
700.23.00.031-3
Количество на модель
2
№
19
Название детали
Кольцо
Заводской номер
700.23.00.031-5
Количество на модель
2
№
20
Название детали
Шайба 10.01 ГОСТ 11371-78
Заводской номер
Шайба 10.01 ГОСТ 11371-78
Количество на модель
8
№
21
Название детали
Уплотнение ЛК БСК 60-85-10.5/16.5 ЛК 02478-00
Заводской номер
Уплотнение ЛК БСК 60-85-10.5/16.5 ЛК 024
Количество на модель
2
№
22
Название детали
Кожух полуоси в сборе
Заводской номер
700А.23.00.010-3
Количество на модель
2
№
23
Название детали
Прокладка
Заводской номер
700.23.00.033
Количество на модель
2
№
24
Название детали
Шайба 16.65Г ГОСТ 6402-70
Заводской номер
Шайба 16.65Г ГОСТ 6402-70
Количество на модель
44
№
25
Название детали
Болт М16Х1.5Х40 ГОСТ 7808-70
Заводской номер
Болт М16Х1.5Х40 ГОСТ 7808-70
Количество на модель
8
№
26
Название детали
Прокладка
Заводской номер
700.23.00.038
Количество на модель
14
№
27
Название детали
Камера тормозная в сборе
Заводской номер
700.23.00.230
Количество на модель
2
№
28
Название детали
Кронштейн
Заводской номер
700.23.00.074-3
Количество на модель
1
№
29
Название детали
Сухарь
Заводской номер
700.23.00.082
Количество на модель
4
№
30
Название детали
Кронштейн в сборе
Заводской номер
700.23.00.200
Количество на модель
1
№
31
Название детали
Болт М10Х20 ГОСТ 7808-70
Заводской номер
Болт М10Х20 ГОСТ 7808-70
Количество на модель
18
№
32
Название детали
Шайба 10.65Г ГОСТ 6402-70
Заводской номер
Шайба 10.65Г ГОСТ 6402-70
Количество на модель
82
№
33
Название детали
Шайба
Заводской номер
700.23.00.035
Количество на модель
2
№
34
Название детали
Болт М6Х55 ГОСТ 7811-70
Заводской номер
Болт М6Х55 ГОСТ 7811-70
Количество на модель
10
№
35
Название детали
Крышка
Заводской номер
700.23.00.068-1
Количество на модель
4
№
36
Название детали
Пробка 7009-0225 ГОСТ 12202-66
Заводской номер
Пробка 7009-0225 ГОСТ 12202-66
Количество на модель
4
№
37
Название детали
Пружина
Заводской номер
700.21.00.069-2
Количество на модель
2
№
38
Название детали
Шарик БV 8 мм Н ГОСТ 3722-60
Заводской номер
Шарик БV 8 мм Н ГОСТ 3722-60
Количество на модель
2
№
39
Название детали
Рычаг тормоза
Заводской номер
700.23.00.064-1
Количество на модель
2
№
40
Название детали
Заглушка 20 ГОСТ 3111-67
Заводской номер
Заглушка 20 ГОСТ 3111-67
Количество на модель
2
№
41
Название детали
Масленка 1.3 ГОСТ 19853-74
Заводской номер
Масленка 1.3 ГОСТ 19853-74
Количество на модель
6
№
42
Название детали
Червяк
Заводской номер
700.23.00.067
Количество на модель
2
№
43
Название детали
Шайба 6.65Г ГОСТ 6402-70
Заводской номер
Шайба 6.65Г ГОСТ 6402-70
Количество на модель
9
№
44
Название детали
Гайка М6 ГОСТ 5927-70
Заводской номер
Гайка М6 ГОСТ 5927-70
Количество на модель
10
№
45
Название детали
Шестерня червячная
Заводской номер
700.23.065-1
Количество на модель
1
№
46
Название детали
Ось червяка
Заводской номер
700.23.00.066
Количество на модель
2
№
47
Название детали
Козырек
Заводской номер
700.23.00.118
Количество на модель
2
№
49
Название детали
Втулка
Заводской номер
700.23.00.076-1
Количество на модель
1
№
50
Название детали
Винт М10Х35 ГОСТ 17475-72
Заводской номер
Винт М10Х35 ГОСТ 17475-72
Количество на модель
48
№
51
Название детали
Накладка
Заводской номер
700.23.00.081
Количество на модель
7
№
52
Название детали
Гайка М10 ГОСТ 5927-70
Заводской номер
Гайка М10 ГОСТ 5927-70
Количество на модель
48
№
53
Название детали
Винт М8Х25 ГОСТ 17475-72
Заводской номер
Винт М8Х25 ГОСТ 17475-72
Количество на модель
4
№
54
Название детали
Колодка тормоза
Заводской номер
700.23.00.079-1
Количество на модель
4
№
55
Название детали
Втулка
Заводской номер
700.23.00.083-2
Количество на модель
7
№
56
Название детали
Палец
Заводской номер
700.23.00.084
Количество на модель
4
№
57
Название детали
Колодка тормоза нижняя в сборе
Заводской номер
700.23.00.070
Количество на модель
2
№
58
Название детали
Барабан тормозной
Заводской номер
700.23.00.015
Количество на модель
4
№
59
Название детали
Козырек
Заводской номер
700.21.00.117
Количество на модель
2
№
60
Название детали
Колодка тормоза верхняя в сборе
Заводской номер
700.23.00.060
Количество на модель
2
№
61
Название детали
Гайка М24 ГОСТ 5927-70
Заводской номер
Гайка М24 ГОСТ 5927-70
Количество на модель
4
№
62
Название детали
Шайба 24.65Г ГОСТ 6402-70
Заводской номер
Шайба 24.65Г ГОСТ 6402-70
Количество на модель
4
№
63
Название детали
Болт М16Х1.5Х50 ГОСТ 7808-70
Заводской номер
Болт М16Х1.5Х50 ГОСТ 7808-70
Количество на модель
18
№
64
Название детали
Прокладка
Заводской номер
700.23.00.121-01
Количество на модель
20
№
65
Название детали
Прокладка
Заводской номер
700.23.00.121-02
Количество на модель
20
№
66
Название детали
Прокладка
Заводской номер
700.23.00.121-03
Количество на модель
20
№
67
Название детали
Планка
Заводской номер
700.23.00.122
Количество на модель
2
№
68
Название детали
Бонка
Заводской номер
700.23.00.112
Количество на модель
2
№
69
Название детали
Суппорт тормоза
Заводской номер
700.23.00.077-1
Количество на модель
2
№
70
Название детали
Втулка
Заводской номер
700.23.000.083-1
Количество на модель
4
№
71
Название детали
Суппорт тормоза в сборе
Заводской номер
700.23.00.050-1
Количество на модель
1
№
72
Название детали
Ось тормозной колодки
Заводской номер
700.23.00.016
Количество на модель
3
№
73
Название детали
Кулак
Заводской номер
700А.23.00.018
Количество на модель
1
№
74
Название детали
Пружина
Заводской номер
700.23.00.035-1
Количество на модель
4
№
75
Название детали
Гайка
Заводской номер
700.23.00.026
Количество на модель
2
№
76
Название детали
Полуось
Заводской номер
700А.23.00.012
Количество на модель
2
№
77
Название детали
Кольцо В60 ГОСТ 13942-68
Заводской номер
Кольцо В60 ГОСТ 13942-68
Количество на модель
6
№
78
Название детали
Шестерня солнечная
Заводской номер
700.23.00.027
Количество на модель
2
№
79
Название детали
Прокладка
Заводской номер
700.23.00.023
Количество на модель
2
№
80
Название детали
Подшипник 209 ГОСТ 8338-75
Заводской номер
Подшипник 209 ГОСТ 8338-75
Количество на модель
1
№
81
Название детали
Болт М10Х30 ГОСТ 7808-70
Заводской номер
Болт М10Х30 ГОСТ 7808-70
Количество на модель
16
№
82
Название детали
Крышка
Заводской номер
700.23.00.028.2
Количество на модель
1
№
83
Название детали
Прокладка
Заводской номер
700.23.00.029-1
Количество на модель
13
№
84
Название детали
Прокладка
Заводской номер
700.23.00.029-2
Количество на модель
14
№
85
Название детали
Пробка КГ1" ГОСТ 12718-68
Заводской номер
Пробка КГ1" ГОСТ 12718-68
Количество на модель
4
№
86
Название детали
Шпилька
Заводской номер
700.23.00.089-1
Количество на модель
16
№
87
Название детали
Водило
Заводской номер
700.23.00.087-3
Количество на модель
2
№
88
Название детали
Ось сателлита
Заводской номер
700.23.00.088-2
Количество на модель
6
№
89
Название детали
Сателлит
Заводской номер
700А.23.00.032
Количество на модель
6
№
90
Название детали
Подшипник 12312К1 ГОСТ 8328-75
Заводской номер
Подшипник 12312К1 ГОСТ 8328-75
Количество на модель
12
№
91
Название детали
Кольцо В130 ГОСТ 13943-68
Заводской номер
Кольцо В130 ГОСТ 13943-68
Количество на модель
6
№
92
Название детали
Кольцо
Заводской номер
700.23.00.031-2
Количество на модель
6
№
93
Название детали
Шайба
Заводской номер
700.23.00.034-1
Количество на модель
6
№
94
Название детали
Водило в сборе
Заводской номер
700.23.00.090-1
Количество на модель
2
№
95
Название детали
Планка стопорная
Заводской номер
700.23.00.025-1
Количество на модель
2
№
96
Название детали
Болт 3М8Х20 ГОСТ 7808-70
Заводской номер
Болт 3М8Х20 ГОСТ 7808-70
Количество на модель
4
№
97
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Мост ведущий | 700А.23.00.000-1 | |||||||
| 1 | Шестерня венечная | 700.23.00.024-1 | 2 | 2 | 1 | |||
| 2 | Кольцо пружинное | 700.23.00.125 | 2 | 2 | 2 | |||
| 3 | Подшипник 2234К ГОСТ 8328-75 | Подшипник 2234К ГОСТ 8328-75 | 2 | 2 | 3 | |||
| 4 | Втулка распорная | 700.23.00.021 | 2 | 2 | 4 | |||
| 5 | Ступица | 700.23.00.085-1 | 2 | 2 | 5 | |||
| 6 | Шайба 18.65Г ГОСТ 6402-70 | Шайба 18.65Г ГОСТ 6402-70 | 94 | 94 | 6 | |||
| 7 | Болт М18Х1.5Х40 ГОСТ 7808-70 | Болт М18Х1.5Х40 ГОСТ 7808-70 | 94 | 94 | 7 | |||
| 8 | Подшипник 130 ГОСТ 8338-75 | Подшипник 130 ГОСТ 8338-75 | 4 | 4 | 8 | |||
| 9 | Крышка | 700.23.00.013-6 | 2 | 2 | 9 | |||
| 10 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 | 48 | 48 | 10 | |||
| 11 | Болт М12Х35 ГОСТ 7808-70 | Болт М12Х35 ГОСТ 7808-70 | 24 | 24 | 11 | |||
| 12 | Втулка | 700А.23.00.014-1 | 2 | 2 | 12 | |||
| 13 | Кольцо У-150Х0-3 ГОСТ 9833-73 | Кольцо У-150Х0-3 ГОСТ 9833-73 | 2 | 2 | 13 | |||
| 14 | Втулка | 700А.23.00.011-1 | 2 | 2 | 14 | |||
| 15 | Прокладка | 700.23.00.017 | 2 | 2 | 15 | |||
| 16 | Манжета в сборе | 700.23.00.190 | 2 | 2 | 16 | |||
| 17 | Пружина АСК-180.2 ЛК 02480-00 | Пружина АСК-180.2 ЛК 02480-00 | 4 | 4 | 17 | |||
| 18 | Рычаг тормоза в сборе | 700.23.00.020-1 | 1 | 1 | 18 | |||
| 18 | Манжета в сборе | 700.23.00.100 | 2 | 2 | 18 | |||
| 19 | Кольцо | 700.23.00.031-3 | 2 | 2 | 19 | |||
| 20 | Кольцо | 700.23.00.031-5 | 2 | 2 | 20 | |||
| 21 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 | 8 | 8 | 21 | |||
| 22 | Уплотнение ЛК БСК 60-85-10.5/16.5 ЛК 02478-00 | Уплотнение ЛК БСК 60-85-10.5/16.5 ЛК 024 | 2 | 2 | 22 | |||
| 23 | Кожух полуоси в сборе | 700А.23.00.010-3 | 2 | 2 | 23 | |||
| 24 | Прокладка | 700.23.00.033 | 2 | 2 | 24 | |||
| 25 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 | 44 | 44 | 25 | |||
| 26 | Болт М16Х1.5Х40 ГОСТ 7808-70 | Болт М16Х1.5Х40 ГОСТ 7808-70 | 8 | 8 | 26 | |||
| 27 | Прокладка | 700.23.00.038 | 14 | 14 | 27 | |||
| 28 | Камера тормозная в сборе | 700.23.00.230 | 2 | 2 | 28 | |||
| 29 | Кронштейн | 700.23.00.074-3 | 1 | 1 | 29 | |||
| 30 | Сухарь | 700.23.00.082 | 4 | 4 | 30 | |||
| 31 | Кронштейн в сборе | 700.23.00.200 | 1 | 1 | 31 | |||
| 32 | Болт М10Х20 ГОСТ 7808-70 | Болт М10Х20 ГОСТ 7808-70 | 18 | 18 | 32 | |||
| 33 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | 82 | 82 | 33 | |||
| 34 | Шайба | 700.23.00.035 | 2 | 2 | 34 | |||
| 35 | Болт М6Х55 ГОСТ 7811-70 | Болт М6Х55 ГОСТ 7811-70 | 10 | 10 | 35 | |||
| 36 | Крышка | 700.23.00.068-1 | 4 | 4 | 36 | |||
| 37 | Пробка 7009-0225 ГОСТ 12202-66 | Пробка 7009-0225 ГОСТ 12202-66 | 4 | 4 | 37 | |||
| 38 | Пружина | 700.21.00.069-2 | 2 | 2 | 38 | |||
| 39 | Шарик БV 8 мм Н ГОСТ 3722-60 | Шарик БV 8 мм Н ГОСТ 3722-60 | 2 | 2 | 39 | |||
| 40 | Рычаг тормоза | 700.23.00.064-1 | 2 | 2 | 40 | |||
| 41 | Заглушка 20 ГОСТ 3111-67 | Заглушка 20 ГОСТ 3111-67 | 2 | 2 | 41 | |||
| 42 | Масленка 1.3 ГОСТ 19853-74 | Масленка 1.3 ГОСТ 19853-74 | 6 | 6 | 42 | |||
| 43 | Червяк | 700.23.00.067 | 2 | 2 | 43 | |||
| 44 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 | 9 | 9 | 44 | |||
| 45 | Гайка М6 ГОСТ 5927-70 | Гайка М6 ГОСТ 5927-70 | 10 | 10 | 45 | |||
| 46 | Шестерня червячная | 700.23.065-1 | 1 | 1 | 46 | |||
| 47 | Ось червяка | 700.23.00.066 | 2 | 2 | 47 | |||
| 49 | Козырек | 700.23.00.118 | 2 | 2 | 49 | |||
| 50 | Втулка | 700.23.00.076-1 | 1 | 1 | 50 | |||
| 51 | Винт М10Х35 ГОСТ 17475-72 | Винт М10Х35 ГОСТ 17475-72 | 48 | 48 | 51 | |||
| 52 | Накладка | 700.23.00.081 | 7 | 7 | 52 | |||
| 53 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | 48 | 48 | 53 | |||
| 54 | Винт М8Х25 ГОСТ 17475-72 | Винт М8Х25 ГОСТ 17475-72 | 4 | 4 | 54 | |||
| 55 | Колодка тормоза | 700.23.00.079-1 | 4 | 4 | 55 | |||
| 56 | Втулка | 700.23.00.083-2 | 7 | 7 | 56 | |||
| 57 | Палец | 700.23.00.084 | 4 | 4 | 57 | |||
| 58 | Колодка тормоза нижняя в сборе | 700.23.00.070 | 2 | 2 | 58 | |||
| 59 | Барабан тормозной | 700.23.00.015 | 4 | 4 | 59 | |||
| 60 | Козырек | 700.21.00.117 | 2 | 2 | 60 | |||
| 61 | Колодка тормоза верхняя в сборе | 700.23.00.060 | 2 | 2 | 61 | |||
| 62 | Гайка М24 ГОСТ 5927-70 | Гайка М24 ГОСТ 5927-70 | 4 | 4 | 62 | |||
| 63 | Шайба 24.65Г ГОСТ 6402-70 | Шайба 24.65Г ГОСТ 6402-70 | 4 | 4 | 63 | |||
| 64 | Болт М16Х1.5Х50 ГОСТ 7808-70 | Болт М16Х1.5Х50 ГОСТ 7808-70 | 18 | 18 | 64 | |||
| 65 | Прокладка | 700.23.00.121-01 | 20 | 20 | 65 | |||
| 66 | Прокладка | 700.23.00.121-02 | 20 | 20 | 66 | |||
| 67 | Прокладка | 700.23.00.121-03 | 20 | 20 | 67 | |||
| 68 | Планка | 700.23.00.122 | 2 | 2 | 68 | |||
| 69 | Бонка | 700.23.00.112 | 2 | 2 | 69 | |||
| 70 | Суппорт тормоза | 700.23.00.077-1 | 2 | 2 | 70 | |||
| 71 | Втулка | 700.23.000.083-1 | 4 | 4 | 71 | |||
| 72 | Суппорт тормоза в сборе | 700.23.00.050-1 | 1 | 1 | 72 | |||
| 73 | Ось тормозной колодки | 700.23.00.016 | 3 | 3 | 73 | |||
| 74 | Кулак | 700А.23.00.018 | 1 | 1 | 74 | |||
| 75 | Пружина | 700.23.00.035-1 | 4 | 4 | 75 | |||
| 76 | Гайка | 700.23.00.026 | 2 | 2 | 76 | |||
| 77 | Полуось | 700А.23.00.012 | 2 | 2 | 77 | |||
| 78 | Кольцо В60 ГОСТ 13942-68 | Кольцо В60 ГОСТ 13942-68 | 6 | 6 | 78 | |||
| 79 | Шестерня солнечная | 700.23.00.027 | 2 | 2 | 79 | |||
| 80 | Прокладка | 700.23.00.023 | 2 | 2 | 80 | |||
| 81 | Подшипник 209 ГОСТ 8338-75 | Подшипник 209 ГОСТ 8338-75 | 1 | 1 | 81 | |||
| 82 | Болт М10Х30 ГОСТ 7808-70 | Болт М10Х30 ГОСТ 7808-70 | 16 | 16 | 82 | |||
| 83 | Крышка | 700.23.00.028.2 | 1 | 1 | 83 | |||
| 84 | Прокладка | 700.23.00.029-1 | 13 | 13 | 84 | |||
| 85 | Прокладка | 700.23.00.029-2 | 14 | 14 | 85 | |||
| 86 | Пробка КГ1" ГОСТ 12718-68 | Пробка КГ1" ГОСТ 12718-68 | 4 | 4 | 86 | |||
| 87 | Шпилька | 700.23.00.089-1 | 16 | 16 | 87 | |||
| 88 | Водило | 700.23.00.087-3 | 2 | 2 | 88 | |||
| 89 | Ось сателлита | 700.23.00.088-2 | 6 | 6 | 89 | |||
| 90 | Сателлит | 700А.23.00.032 | 6 | 6 | 90 | |||
| 91 | Подшипник 12312К1 ГОСТ 8328-75 | Подшипник 12312К1 ГОСТ 8328-75 | 12 | 12 | 91 | |||
| 92 | Кольцо В130 ГОСТ 13943-68 | Кольцо В130 ГОСТ 13943-68 | 6 | 6 | 92 | |||
| 93 | Кольцо | 700.23.00.031-2 | 6 | 6 | 93 | |||
| 94 | Шайба | 700.23.00.034-1 | 6 | 6 | 94 | |||
| 95 | Водило в сборе | 700.23.00.090-1 | 2 | 2 | 95 | |||
| 96 | Планка стопорная | 700.23.00.025-1 | 2 | 2 | 96 | |||
| 97 | Болт 3М8Х20 ГОСТ 7808-70 | Болт 3М8Х20 ГОСТ 7808-70 | 4 | 4 | 97 |
