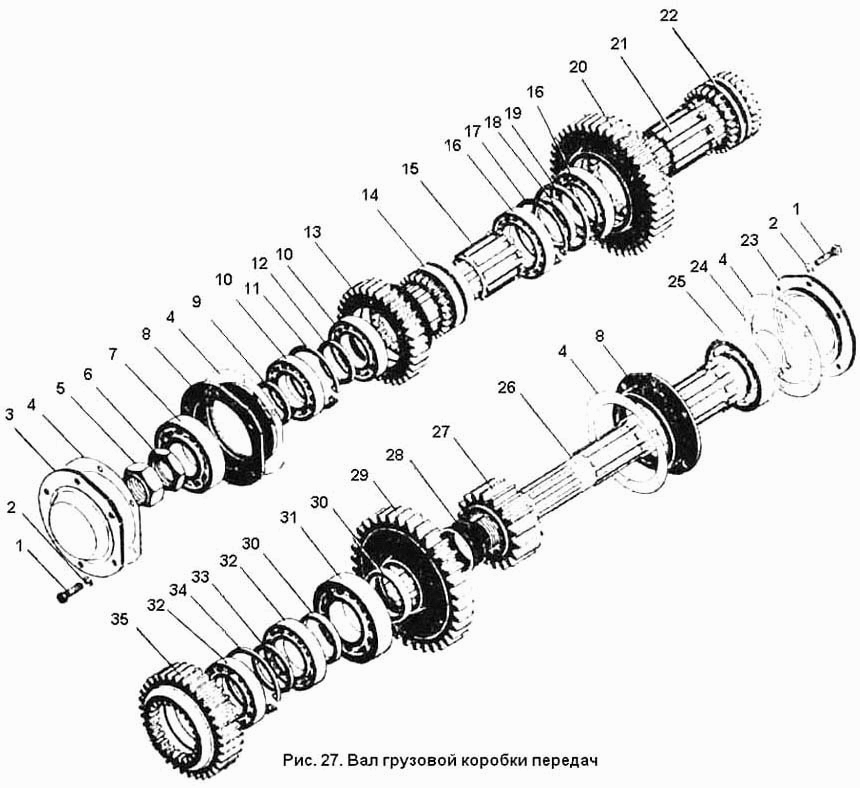

Вал грузовой коробки передач
100%
Название детали
Болт М12Х35 ГОСТ 7808-70
Заводской номер
Болт М12Х35 ГОСТ 7808-70
Количество на модель
12
№
1
Название детали
Шайба 12.65Г ГОСТ 6402-70
Заводской номер
Шайба 12.65Г ГОСТ 6402-70
Количество на модель
12
№
2
Название детали
Крышка
Заводской номер
700А.17.01.095-1
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
700.17.01.109-2
Количество на модель
4
№
4
Название детали
Гайка
Заводской номер
700А.17.01.113-3
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
700А.17.01.427-1
Количество на модель
1
№
6
Название детали
Подшипник 412 ГОСТ 8338-75
Заводской номер
Подшипник 412 ГОСТ 8338-75
Количество на модель
1
№
7
Название детали
Обойма
Заводской номер
700А.17.01.094
Количество на модель
2
№
8
Название детали
Кольцо
Заводской номер
700А.17.01.168-02
Количество на модель
1
№
9
Название детали
Подшипник 212 ГОСТ 8338-75
Заводской номер
Подшипник 212 ГОСТ 8338-75
Количество на модель
2
№
10
Название детали
Кольцо В110 ГОСТ 13943-68
Заводской номер
Кольцо В110 ГОСТ 13943-68
Количество на модель
1
№
11
Название детали
Кольцо
Заводской номер
700А.17.01.479-01
Количество на модель
1
№
12
Название детали
Шестерня
Заводской номер
700А.17.01.074
Количество на модель
1
№
13
Название детали
Муфта
Заводской номер
700А.17.01.097
Количество на модель
1
№
14
Название детали
Втулка шлицевая
Заводской номер
700А.17.01.402-01
Количество на модель
1
№
15
Название детали
Подшипник 214 ГОСТ 8338-75
Заводской номер
Подшипник 214 ГОСТ 8338-75
Количество на модель
2
№
16
Название детали
Кольцо В125 ГОСТ 13943-68
Заводской номер
Кольцо В125 ГОСТ 13943-68
Количество на модель
1
№
17
Название детали
Кольцо
Заводской номер
700А.17.01.477
Количество на модель
1
№
18
Название детали
Кольцо промежуточное
Заводской номер
700А.17.01.476
Количество на модель
1
№
19
Название детали
Втулка шлицевая
Заводской номер
700.17.01.402-01
Количество на модель
1
№
21
Название детали
Муфта
Заводской номер
700.17.01.096-2
Количество на модель
1
№
22
Название детали
Крышка
Заводской номер
700А.17.01.095-2
Количество на модель
1
№
23
Название детали
Кольцо В70 ГОСТ 13942-68
Заводской номер
Кольцо В70 ГОСТ 13942-68
Количество на модель
1
№
24
Название детали
Подшипник 2314КМ ГОСТ 8328-75
Заводской номер
Подшипник 2314КМ ГОСТ 8328-75
Количество на модель
1
№
25
Название детали
Вал грузовой
Заводской номер
700А.17.01.102-2
Количество на модель
№
26
Название детали
Шестерня
Заводской номер
700А.17.01.085
Количество на модель
1
№
27
Название детали
Втулка
Заводской номер
700.17.01.486
Количество на модель
1
№
28
Название детали
Шестерня
Заводской номер
700А.17.01.0781
Количество на модель
1
№
29
Название детали
Шестерня
Заводской номер
700А.17.01.083
Количество на модель
1
№
29
Название детали
Втулка
Заводской номер
700А.17.01.104-04
Количество на модель
2
№
30
Название детали
Подшипник 316 ГОСТ 8338-75
Заводской номер
Подшипник 316 ГОСТ 8338-75
Количество на модель
1
№
31
Название детали
Подшипник 216 ГОСТ 8338-75
Заводской номер
Подшипник 216 ГОСТ 8338-75
Количество на модель
4
№
32
Название детали
Кольцо
Заводской номер
700А.17.01.479-02
Количество на модель
1
№
33
Название детали
Кольцо В140 ГОСТ 13943-68
Заводской номер
Кольцо В140 ГОСТ 13943-68
Количество на модель
1
№
34
Название детали
Шестерня
Заводской номер
700А.17.01.082-1
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт М12Х35 ГОСТ 7808-70 | Болт М12Х35 ГОСТ 7808-70 | 12 | 12 | 1 | |||
| 2 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 | 12 | 12 | 2 | |||
| 3 | Крышка | 700А.17.01.095-1 | 1 | 1 | 3 | |||
| 4 | Прокладка | 700.17.01.109-2 | 4 | 4 | 4 | |||
| 5 | Гайка | 700А.17.01.113-3 | 1 | 1 | 5 | |||
| 6 | Гайка | 700А.17.01.427-1 | 1 | 1 | 6 | |||
| 7 | Подшипник 412 ГОСТ 8338-75 | Подшипник 412 ГОСТ 8338-75 | 1 | 1 | 7 | |||
| 8 | Обойма | 700А.17.01.094 | 2 | 2 | 8 | |||
| 9 | Кольцо | 700А.17.01.168-02 | 1 | 1 | 9 | |||
| 10 | Подшипник 212 ГОСТ 8338-75 | Подшипник 212 ГОСТ 8338-75 | 2 | 2 | 10 | |||
| 11 | Кольцо В110 ГОСТ 13943-68 | Кольцо В110 ГОСТ 13943-68 | 1 | 1 | 11 | |||
| 12 | Кольцо | 700А.17.01.479-01 | 1 | 1 | 12 | |||
| 13 | Шестерня | 700А.17.01.074 | 1 | 1 | 13 | |||
| 14 | Муфта | 700А.17.01.097 | 1 | 1 | 14 | |||
| 15 | Втулка шлицевая | 700А.17.01.402-01 | 1 | 1 | 15 | |||
| 16 | Подшипник 214 ГОСТ 8338-75 | Подшипник 214 ГОСТ 8338-75 | 2 | 2 | 16 | |||
| 17 | Кольцо В125 ГОСТ 13943-68 | Кольцо В125 ГОСТ 13943-68 | 1 | 1 | 17 | |||
| 18 | Кольцо | 700А.17.01.477 | 1 | 1 | 18 | |||
| 19 | Кольцо промежуточное | 700А.17.01.476 | 1 | 1 | 19 | |||
| 21 | Втулка шлицевая | 700.17.01.402-01 | 1 | 1 | 21 | |||
| 22 | Муфта | 700.17.01.096-2 | 1 | 1 | 22 | |||
| 23 | Крышка | 700А.17.01.095-2 | 1 | 1 | 23 | |||
| 24 | Кольцо В70 ГОСТ 13942-68 | Кольцо В70 ГОСТ 13942-68 | 1 | 1 | 24 | |||
| 25 | Подшипник 2314КМ ГОСТ 8328-75 | Подшипник 2314КМ ГОСТ 8328-75 | 1 | 1 | 25 | |||
| 26 | Вал грузовой | 700А.17.01.102-2 | 26 | |||||
| 27 | Шестерня | 700А.17.01.085 | 1 | 1 | 27 | |||
| 28 | Втулка | 700.17.01.486 | 1 | 1 | 28 | |||
| 29 | Шестерня | 700А.17.01.0781 | 1 | 1 | 29 | |||
| 29 | Шестерня | 700А.17.01.083 | 1 | 1 | 29 | |||
| 30 | Втулка | 700А.17.01.104-04 | 2 | 2 | 30 | |||
| 31 | Подшипник 316 ГОСТ 8338-75 | Подшипник 316 ГОСТ 8338-75 | 1 | 1 | 31 | |||
| 32 | Подшипник 216 ГОСТ 8338-75 | Подшипник 216 ГОСТ 8338-75 | 4 | 4 | 32 | |||
| 33 | Кольцо | 700А.17.01.479-02 | 1 | 1 | 33 | |||
| 34 | Кольцо В140 ГОСТ 13943-68 | Кольцо В140 ГОСТ 13943-68 | 1 | 1 | 34 | |||
| 35 | Шестерня | 700А.17.01.082-1 | 1 | 1 | 35 |
