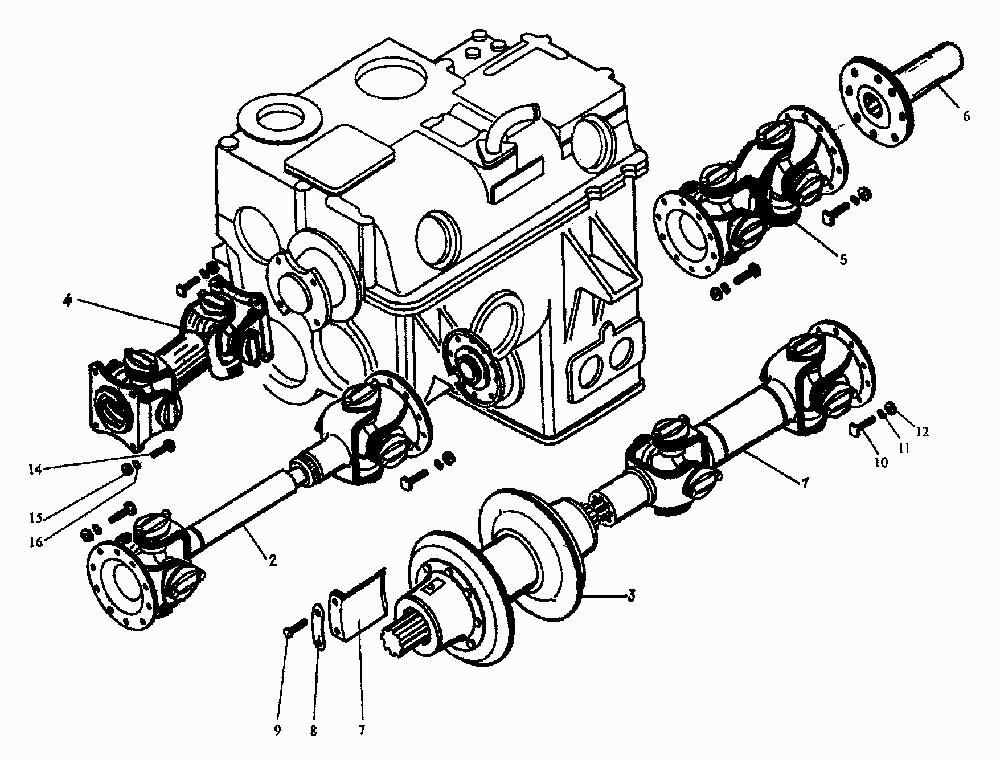

Карданная передача
100%
Название детали
Вал карданный заднего моста
Заводской номер
2256010-2201000-1
Количество на модель
1
№
1
Название детали
Вал карданный переднего моста
Заводской номер
2256010-2203000-1
Количество на модель
1
№
2
Название детали
Опора промежуточная
Заводской номер
2256010-2220000
Количество на модель
1
№
3
Название детали
Вал карданный передний
Заводской номер
700А.2208000-2
Количество на модель
1
№
4
Название детали
Вал карданный шарнира рамы
Заводской номер
2256010-2204000
Количество на модель
1
№
5
Название детали
Фланец
Заводской номер
2256010-2200013
Количество на модель
1
№
6
Название детали
Прижим
Заводской номер
2256010-2200011
Количество на модель
3
№
7
Название детали
Планка стопорная
Заводской номер
2256010-2200012
Количество на модель
3
№
8
Название детали
Болт ГОСТ 7808-70
Заводской номер
М12-6gх40.88.45Х.019
Количество на модель
6
№
9
Название детали
Болт
Заводской номер
700.22.00.014
Количество на модель
50
№
10
Название детали
Гайка ГОСТ 5927-70
Заводской номер
М12х1,25-6Н.8С.019
Количество на модель
50
№
11
Название детали
Шайба Г.
Заводской номер
12.65Г.05
Количество на модель
50
№
12
Название детали
Болт
Заводской номер
700.22.00.013
Количество на модель
8
№
14
Название детали
Гайка ГОСТ 5927-70
Заводской номер
М16х1,5-6Н.8С.019
Количество на модель
8
№
15
Название детали
Шайба Г.
Заводской номер
16.65Г.05
Количество на модель
8
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал карданный заднего моста | 2256010-2201000-1 | 1 | 1 | 1 | |||
| 2 | Вал карданный переднего моста | 2256010-2203000-1 | 1 | 1 | 2 | |||
| 3 | Опора промежуточная | 2256010-2220000 | 1 | 1 | 3 | |||
| 4 | Вал карданный передний | 700А.2208000-2 | 1 | 1 | 4 | |||
| 5 | Вал карданный шарнира рамы | 2256010-2204000 | 1 | 1 | 5 | |||
| 6 | Фланец | 2256010-2200013 | 1 | 1 | 6 | |||
| 7 | Прижим | 2256010-2200011 | 3 | 3 | 7 | |||
| 8 | Планка стопорная | 2256010-2200012 | 3 | 3 | 8 | |||
| 9 | Болт ГОСТ 7808-70 | М12-6gх40.88.45Х.019 | 6 | 6 | 9 | |||
| 10 | Болт | 700.22.00.014 | 50 | 50 | 10 | |||
| 11 | Гайка ГОСТ 5927-70 | М12х1,25-6Н.8С.019 | 50 | 50 | 11 | |||
| 12 | Шайба Г. | 12.65Г.05 | 50 | 50 | 12 | |||
| 14 | Болт | 700.22.00.013 | 8 | 8 | 14 | |||
| 15 | Гайка ГОСТ 5927-70 | М16х1,5-6Н.8С.019 | 8 | 8 | 15 | |||
| 16 | Шайба Г. | 16.65Г.05 | 8 | 8 | 16 |
