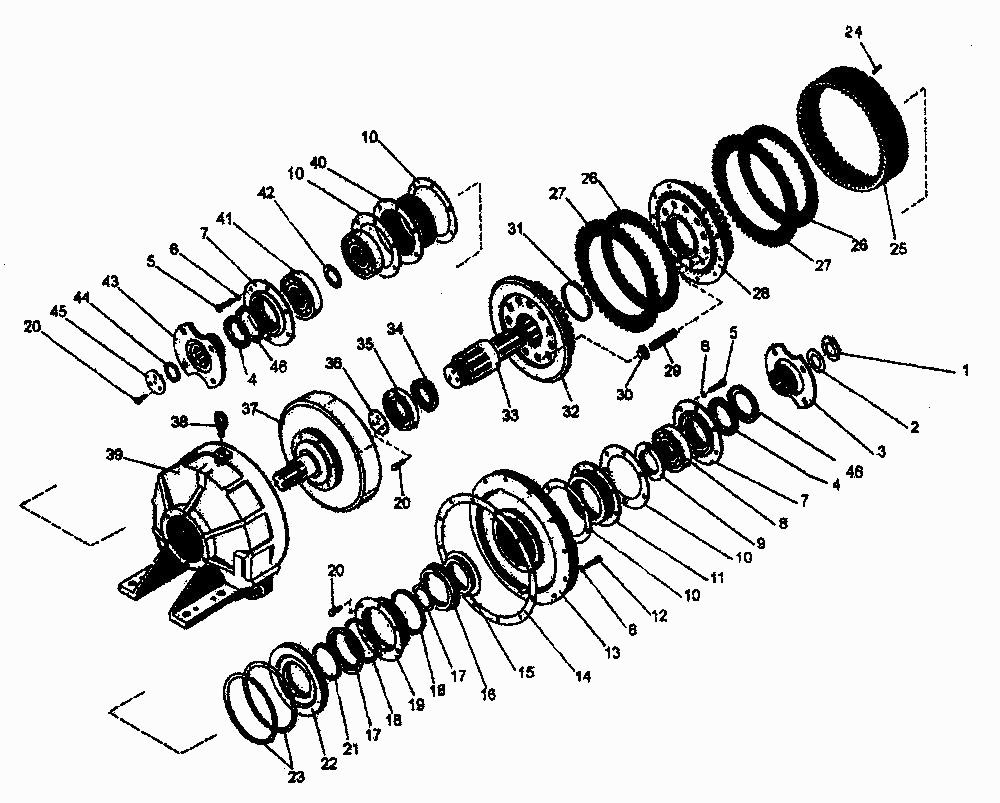

Муфта соединительная
100%
Название детали
Гайка
Заводской номер
744-4230016
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
744-4230017
Количество на модель
1
№
2
Название детали
Фланец
Заводской номер
744-4230015
Количество на модель
1
№
3
Название детали
Манжета
Заводской номер
1.1-70х95-3
Количество на модель
4
№
4
Название детали
Болт
Заводской номер
М8х25
Количество на модель
12
№
5
Название детали
Шайба Г.
Заводской номер
8.65Г.05
Количество на модель
24
№
6
Название детали
Крышка
Заводской номер
700.4230026
Количество на модель
2
№
7
Название детали
Подшипник
Заводской номер
1311
Количество на модель
1
№
8
Название детали
Кольцо
Заводской номер
700А.4230041
Количество на модель
1
№
9
Название детали
Прокладка
Заводской номер
700.4202034-1
Количество на модель
9
№
10
Название детали
Стакан
Заводской номер
700.4230027
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
М8х45
Количество на модель
12
№
12
Название детали
Крышка
Заводской номер
2256010-4230019
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
700.4230024
Количество на модель
1
№
14
Название детали
Кольцо
Заводской номер
700А.1701366-1
Количество на модель
1
№
15
Название детали
Кольцо
Заводской номер
2256010-4230022
Количество на модель
1
№
16
Название детали
Кольцо уплотнительное
Заводской номер
700А.1701051
Количество на модель
2
№
17
Название детали
Манжета
Заводской номер
700.1701324-2
Количество на модель
2
№
18
Название детали
Стакан
Заводской номер
700.4230018
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
3М8-6gх20.88.45Х.019
Количество на модель
10
№
20
Название детали
Кольцо
Заводской номер
700А.1701101-1
Количество на модель
1
№
21
Название детали
Диск
Заводской номер
2256010-4230023
Количество на модель
1
№
22
Название детали
Кольцо уплотнительное
Заводской номер
700.1701459
Количество на модель
2
№
23
Название детали
Ролик
Заводской номер
Ш8Х12Н
Количество на модель
2
№
24
Название детали
Венец
Заводской номер
2256010-4230021
Количество на модель
1
№
25
Название детали
Диск
Заводской номер
700А.1701038-2
Количество на модель
7
№
26
Название детали
Диск
Заводской номер
700А.1701037-1
Количество на модель
9
№
27
Название детали
Диск
Заводской номер
2256010-4230030
Количество на модель
1
№
28
Название детали
Пружина
Заводской номер
700А.1701034-2
Количество на модель
11
№
29
Название детали
Стакан
Заводской номер
700.1701033-1
Количество на модель
11
№
30
Название детали
Кольцо уплотнительное
Заводской номер
700.1701458-1
Количество на модель
1
№
31
Название детали
Барабан
Заводской номер
700А.4230042
Количество на модель
1
№
32
Название детали
Вал
Заводской номер
744-4230014
Количество на модель
1
№
33
Название детали
Кольцо
Заводской номер
700А.4230029-1
Количество на модель
1
№
34
Название детали
Шарикоподшипник ГОСТ
Заводской номер
212
Количество на модель
1
№
35
Название детали
Шайба
Заводской номер
700А.4230028
Количество на модель
1
№
36
Название детали
Рым-болт
Заводской номер
М10.019
Количество на модель
1
№
38
Название детали
Корпус
Заводской номер
744-4230011
Количество на модель
1
№
39
Название детали
Стакан
Заводской номер
744-4230012
Количество на модель
1
№
40
Название детали
Подшипник
Заводской номер
311
Количество на модель
2
№
41
Название детали
Кольцо
Заводской номер
700.1701141
Количество на модель
1
№
42
Название детали
Фланец
Заводской номер
700.4202028-1
Количество на модель
1
№
43
Название детали
Кольцо
Заводской номер
700.4202029
Количество на модель
1
№
44
Название детали
Шайба
Заводской номер
700.4230015
Количество на модель
1
№
45
Название детали
Кольцо
Заводской номер
700А.4230026
Количество на модель
2
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка | 744-4230016 | 1 | 1 | 1 | |||
| 2 | Прокладка | 744-4230017 | 1 | 1 | 2 | |||
| 3 | Фланец | 744-4230015 | 1 | 1 | 3 | |||
| 4 | Манжета | 1.1-70х95-3 | 4 | 4 | 4 | |||
| 5 | Болт | М8х25 | 12 | 12 | 5 | |||
| 6 | Шайба Г. | 8.65Г.05 | 24 | 24 | 6 | |||
| 7 | Крышка | 700.4230026 | 2 | 2 | 7 | |||
| 8 | Подшипник | 1311 | 1 | 1 | 8 | |||
| 9 | Кольцо | 700А.4230041 | 1 | 1 | 9 | |||
| 10 | Прокладка | 700.4202034-1 | 9 | 9 | 10 | |||
| 11 | Стакан | 700.4230027 | 1 | 1 | 11 | |||
| 12 | Болт | М8х45 | 12 | 12 | 12 | |||
| 13 | Крышка | 2256010-4230019 | 1 | 1 | 13 | |||
| 14 | Прокладка | 700.4230024 | 1 | 1 | 14 | |||
| 15 | Кольцо | 700А.1701366-1 | 1 | 1 | 15 | |||
| 16 | Кольцо | 2256010-4230022 | 1 | 1 | 16 | |||
| 17 | Кольцо уплотнительное | 700А.1701051 | 2 | 2 | 17 | |||
| 18 | Манжета | 700.1701324-2 | 2 | 2 | 18 | |||
| 19 | Стакан | 700.4230018 | 1 | 1 | 19 | |||
| 20 | Болт | 3М8-6gх20.88.45Х.019 | 10 | 10 | 20 | |||
| 21 | Кольцо | 700А.1701101-1 | 1 | 1 | 21 | |||
| 22 | Диск | 2256010-4230023 | 1 | 1 | 22 | |||
| 23 | Кольцо уплотнительное | 700.1701459 | 2 | 2 | 23 | |||
| 24 | Ролик | Ш8Х12Н | 2 | 2 | 24 | |||
| 25 | Венец | 2256010-4230021 | 1 | 1 | 25 | |||
| 26 | Диск | 700А.1701038-2 | 7 | 7 | 26 | |||
| 27 | Диск | 700А.1701037-1 | 9 | 9 | 27 | |||
| 28 | Диск | 2256010-4230030 | 1 | 1 | 28 | |||
| 29 | Пружина | 700А.1701034-2 | 11 | 11 | 29 | |||
| 30 | Стакан | 700.1701033-1 | 11 | 11 | 30 | |||
| 31 | Кольцо уплотнительное | 700.1701458-1 | 1 | 1 | 31 | |||
| 32 | Барабан | 700А.4230042 | 1 | 1 | 32 | |||
| 33 | Вал | 744-4230014 | 1 | 1 | 33 | |||
| 34 | Кольцо | 700А.4230029-1 | 1 | 1 | 34 | |||
| 35 | Шарикоподшипник ГОСТ | 212 | 1 | 1 | 35 | |||
| 36 | Шайба | 700А.4230028 | 1 | 1 | 36 | |||
| 38 | Рым-болт | М10.019 | 1 | 1 | 38 | |||
| 39 | Корпус | 744-4230011 | 1 | 1 | 39 | |||
| 40 | Стакан | 744-4230012 | 1 | 1 | 40 | |||
| 41 | Подшипник | 311 | 2 | 2 | 41 | |||
| 42 | Кольцо | 700.1701141 | 1 | 1 | 42 | |||
| 43 | Фланец | 700.4202028-1 | 1 | 1 | 43 | |||
| 44 | Кольцо | 700.4202029 | 1 | 1 | 44 | |||
| 45 | Шайба | 700.4230015 | 1 | 1 | 45 | |||
| 46 | Кольцо | 700А.4230026 | 2 | 2 | 46 |
