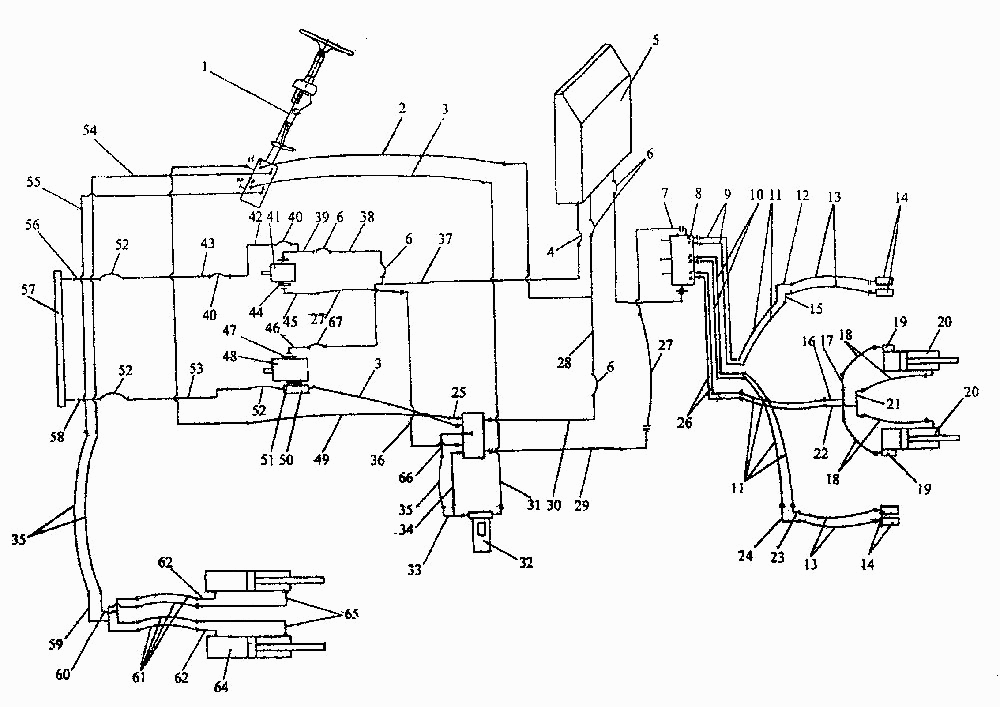

Схема гидравлических систем управления поворотом и навесного оборудования
100%
Название детали
Колонка рулевая
Заводской номер
744Р-3401000-1
Количество на модель
1
№
1
Название детали
Рукав
Заводской номер
700А.3400070-02
Количество на модель
1
№
2
Название детали
Рукав
Заводской номер
2256010-3400190-01
Количество на модель
2
№
3
Название детали
Рукав ГОСТ L=
Заводской номер
65х77,5-03
Количество на модель
1
№
4
Название детали
Гидробак
Заводской номер
700А.4614000-3
Количество на модель
1
№
5
Название детали
Рукав
Заводской номер
42х55-1,6
Количество на модель
5
№
6
Название детали
Труба
Заводской номер
744Р-4600060
Количество на модель
1
№
7
Название детали
Гидрораспределитель
Заводской номер
Р80-3/1-2220СТ23.1.96-88
Количество на модель
1
№
8
Название детали
Труба
Заводской номер
744Р-4600080
Количество на модель
2
№
9
Название детали
Труба
Заводской номер
744Р-4600110-01
Количество на модель
2
№
10
Название детали
Рукав
Заводской номер
9371674010-01
Количество на модель
1
№
11
Название детали
Труба
Заводской номер
744Р-4600090
Количество на модель
1
№
12
Название детали
Рукав
Заводской номер
2256010-3400250-02
Количество на модель
4
№
13
Название детали
Полумуфта быстрозапираемого устройства
Заводской номер
NW10/16/S
Количество на модель
4
№
14
Название детали
Труба
Заводской номер
744Р-4600090-01
Количество на модель
1
№
15
Название детали
Труба
Заводской номер
744Р-4600100
Количество на модель
1
№
16
Название детали
Труба
Заводской номер
744Р-4600090-04
Количество на модель
1
№
17
Название детали
Рукав
Заводской номер
2256010-3400250
Количество на модель
4
№
18
Название детали
Клапан гидромеханический
Заводской номер
744Р-4600010
Количество на модель
2
№
19
Название детали
Гидроцилиндр
Заводской номер
2256010-4618000
Количество на модель
2
№
20
Название детали
Труба
Заводской номер
744Р-4600090-05
Количество на модель
1
№
21
Название детали
Труба
Заводской номер
744Р-4600100-01
Количество на модель
1
№
22
Название детали
Труба
Заводской номер
744Р-4600090-03
Количество на модель
1
№
23
Название детали
Труба
Заводской номер
744Р-4600090-02
Количество на модель
1
№
24
Название детали
Переходник
Заводской номер
744Р-3400190
Количество на модель
1
№
25
Название детали
Труба
Заводской номер
744Р-4600110
Количество на модель
2
№
26
Название детали
Рукав
Заводской номер
700А.3400070-01
Количество на модель
2
№
27
Название детали
Труба
Заводской номер
744Р-3400040
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
744Р-4600040-01
Количество на модель
1
№
29
Название детали
Угольник
Заводской номер
744Р-3400160
Количество на модель
1
№
30
Название детали
Труба
Заводской номер
744Р-3400250
Количество на модель
1
№
31
Название детали
Фильтр напорный
Заводской номер
DРМ100-2-J1
Количество на модель
1
№
32
Название детали
Труба
Заводской номер
744Р-3400270
Количество на модель
1
№
33
Название детали
Труба
Заводской номер
744Р-3400110-3
Количество на модель
1
№
34
Название детали
Рукав
Заводской номер
2256010-3400190
Количество на модель
2
№
35
Название детали
Труба
Заводской номер
744Р-4600040
Количество на модель
1
№
36
Название детали
Труба
Заводской номер
744Р-3400010
Количество на модель
1
№
37
Название детали
Труба
Заводской номер
744Р-3400004
Количество на модель
1
№
38
Название детали
Фланец
Заводской номер
744Р-3400030
Количество на модель
1
№
39
Название детали
Рукав 20х29-1,6 ГОСТ 10362-76
Заводской номер
[Рукав 20х29-1,6 ГОСТ 10362-76]
Количество на модель
2
№
40
Название детали
Насос НШ50А-ЗЛ ОСТ 23.1.92-88
Заводской номер
[Насос НШ50А-ЗЛ ОСТ 23.1.92-88]
Количество на модель
1
№
41
Название детали
Труба
Заводской номер
744Р-3400003
Количество на модель
1
№
42
Название детали
Труба
Заводской номер
744Р-3400050
Количество на модель
1
№
43
Название детали
Кольцо 048-054-36-1-3 ГОСТ 9833-73
Заводской номер
[Кольцо 048-054-36-1-3 ГОСТ 9833-73]
Количество на модель
1
№
44
Название детали
Фланец
Заводской номер
744Р-4600030
Количество на модель
1
№
45
Название детали
Патрубок
Заводской номер
700А.16.02.068-1
Количество на модель
1
№
46
Название детали
Прокладка
Заводской номер
700А.16.02.071
Количество на модель
1
№
47
Название детали
Насос Н100А-ЗЛ ОСТ 23.1.92-88
Заводской номер
[Насос Н100А-ЗЛ ОСТ 23.1.92-88]
Количество на модель
1
№
48
Название детали
Рукав
Заводской номер
937-1260010-03
Количество на модель
1
№
49
Название детали
Регулятор расхода
Заводской номер
744Р-3406000
Количество на модель
1
№
50
Название детали
Рукав
Заводской номер
700А.34.00.070
Количество на модель
3
№
52
Название детали
Труба
Заводской номер
744Р-3400070-1
Количество на модель
1
№
53
Название детали
Труба
Заводской номер
744Р-3400080
Количество на модель
1
№
54
Название детали
Труба
Заводской номер
744Р-3400080-01
Количество на модель
1
№
55
Название детали
Труба
Заводской номер
744Р-3400060
Количество на модель
1
№
56
Название детали
Радиатор масляный
Заводской номер
744Р1-3404000
Количество на модель
1
№
57
Название детали
Труба
Заводской номер
744Р-3400060-01
Количество на модель
1
№
58
Название детали
Труба
Заводской номер
744Р-3400120-01
Количество на модель
1
№
59
Название детали
Труба
Заводской номер
744Р-3400120
Количество на модель
1
№
60
Название детали
Рукав
Заводской номер
700А.34.00.090
Количество на модель
4
№
61
Название детали
Угольник
Заводской номер
744Р-3429020
Количество на модель
2
№
62
Название детали
Цилиндр
Заводской номер
Ц125х400-3
Количество на модель
2
№
64
Название детали
Труба
Заводской номер
744Р-3429010
Количество на модель
2
№
65
Название детали
Труба
Заводской номер
744Р-3400090-1
Количество на модель
1
№
66
Название детали
Рукав 65х77,5-03 ГОСТ 10362-76
Заводской номер
[Рукав 65х77,5-03 ГОСТ 10362-76]
Количество на модель
1
№
67
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колонка рулевая | 744Р-3401000-1 | 1 | 1 | 1 | |||
| 2 | Рукав | 700А.3400070-02 | 1 | 1 | 2 | |||
| 3 | Рукав | 2256010-3400190-01 | 2 | 2 | 3 | |||
| 4 | Рукав ГОСТ L= | 65х77,5-03 | 1 | 1 | 4 | |||
| 5 | Гидробак | 700А.4614000-3 | 1 | 1 | 5 | |||
| 6 | Рукав | 42х55-1,6 | 5 | 5 | 6 | |||
| 7 | Труба | 744Р-4600060 | 1 | 1 | 7 | |||
| 8 | Гидрораспределитель | Р80-3/1-2220СТ23.1.96-88 | 1 | 1 | 8 | |||
| 9 | Труба | 744Р-4600080 | 2 | 2 | 9 | |||
| 10 | Труба | 744Р-4600110-01 | 2 | 2 | 10 | |||
| 11 | Рукав | 9371674010-01 | 1 | 1 | 11 | |||
| 12 | Труба | 744Р-4600090 | 1 | 1 | 12 | |||
| 13 | Рукав | 2256010-3400250-02 | 4 | 4 | 13 | |||
| 14 | Полумуфта быстрозапираемого устройства | NW10/16/S | 4 | 4 | 14 | |||
| 15 | Труба | 744Р-4600090-01 | 1 | 1 | 15 | |||
| 16 | Труба | 744Р-4600100 | 1 | 1 | 16 | |||
| 17 | Труба | 744Р-4600090-04 | 1 | 1 | 17 | |||
| 18 | Рукав | 2256010-3400250 | 4 | 4 | 18 | |||
| 19 | Клапан гидромеханический | 744Р-4600010 | 2 | 2 | 19 | |||
| 20 | Гидроцилиндр | 2256010-4618000 | 2 | 2 | 20 | |||
| 21 | Труба | 744Р-4600090-05 | 1 | 1 | 21 | |||
| 22 | Труба | 744Р-4600100-01 | 1 | 1 | 22 | |||
| 23 | Труба | 744Р-4600090-03 | 1 | 1 | 23 | |||
| 24 | Труба | 744Р-4600090-02 | 1 | 1 | 24 | |||
| 25 | Переходник | 744Р-3400190 | 1 | 1 | 25 | |||
| 26 | Труба | 744Р-4600110 | 2 | 2 | 26 | |||
| 27 | Рукав | 700А.3400070-01 | 2 | 2 | 27 | |||
| 28 | Труба | 744Р-3400040 | 1 | 1 | 28 | |||
| 29 | Труба | 744Р-4600040-01 | 1 | 1 | 29 | |||
| 30 | Угольник | 744Р-3400160 | 1 | 1 | 30 | |||
| 31 | Труба | 744Р-3400250 | 1 | 1 | 31 | |||
| 32 | Фильтр напорный | DРМ100-2-J1 | 1 | 1 | 32 | |||
| 33 | Труба | 744Р-3400270 | 1 | 1 | 33 | |||
| 34 | Труба | 744Р-3400110-3 | 1 | 1 | 34 | |||
| 35 | Рукав | 2256010-3400190 | 2 | 2 | 35 | |||
| 36 | Труба | 744Р-4600040 | 1 | 1 | 36 | |||
| 37 | Труба | 744Р-3400010 | 1 | 1 | 37 | |||
| 38 | Труба | 744Р-3400004 | 1 | 1 | 38 | |||
| 39 | Фланец | 744Р-3400030 | 1 | 1 | 39 | |||
| 40 | Рукав 20х29-1,6 ГОСТ 10362-76 | [Рукав 20х29-1,6 ГОСТ 10362-76] | 2 | 2 | 40 | |||
| 41 | Насос НШ50А-ЗЛ ОСТ 23.1.92-88 | [Насос НШ50А-ЗЛ ОСТ 23.1.92-88] | 1 | 1 | 41 | |||
| 42 | Труба | 744Р-3400003 | 1 | 1 | 42 | |||
| 43 | Труба | 744Р-3400050 | 1 | 1 | 43 | |||
| 44 | Кольцо 048-054-36-1-3 ГОСТ 9833-73 | [Кольцо 048-054-36-1-3 ГОСТ 9833-73] | 1 | 1 | 44 | |||
| 45 | Фланец | 744Р-4600030 | 1 | 1 | 45 | |||
| 46 | Патрубок | 700А.16.02.068-1 | 1 | 1 | 46 | |||
| 47 | Прокладка | 700А.16.02.071 | 1 | 1 | 47 | |||
| 48 | Насос Н100А-ЗЛ ОСТ 23.1.92-88 | [Насос Н100А-ЗЛ ОСТ 23.1.92-88] | 1 | 1 | 48 | |||
| 49 | Рукав | 937-1260010-03 | 1 | 1 | 49 | |||
| 50 | Регулятор расхода | 744Р-3406000 | 1 | 1 | 50 | |||
| 52 | Рукав | 700А.34.00.070 | 3 | 3 | 52 | |||
| 53 | Труба | 744Р-3400070-1 | 1 | 1 | 53 | |||
| 54 | Труба | 744Р-3400080 | 1 | 1 | 54 | |||
| 55 | Труба | 744Р-3400080-01 | 1 | 1 | 55 | |||
| 56 | Труба | 744Р-3400060 | 1 | 1 | 56 | |||
| 57 | Радиатор масляный | 744Р1-3404000 | 1 | 1 | 57 | |||
| 58 | Труба | 744Р-3400060-01 | 1 | 1 | 58 | |||
| 59 | Труба | 744Р-3400120-01 | 1 | 1 | 59 | |||
| 60 | Труба | 744Р-3400120 | 1 | 1 | 60 | |||
| 61 | Рукав | 700А.34.00.090 | 4 | 4 | 61 | |||
| 62 | Угольник | 744Р-3429020 | 2 | 2 | 62 | |||
| 64 | Цилиндр | Ц125х400-3 | 2 | 2 | 64 | |||
| 65 | Труба | 744Р-3429010 | 2 | 2 | 65 | |||
| 66 | Труба | 744Р-3400090-1 | 1 | 1 | 66 | |||
| 67 | Рукав 65х77,5-03 ГОСТ 10362-76 | [Рукав 65х77,5-03 ГОСТ 10362-76] | 1 | 1 | 67 |
