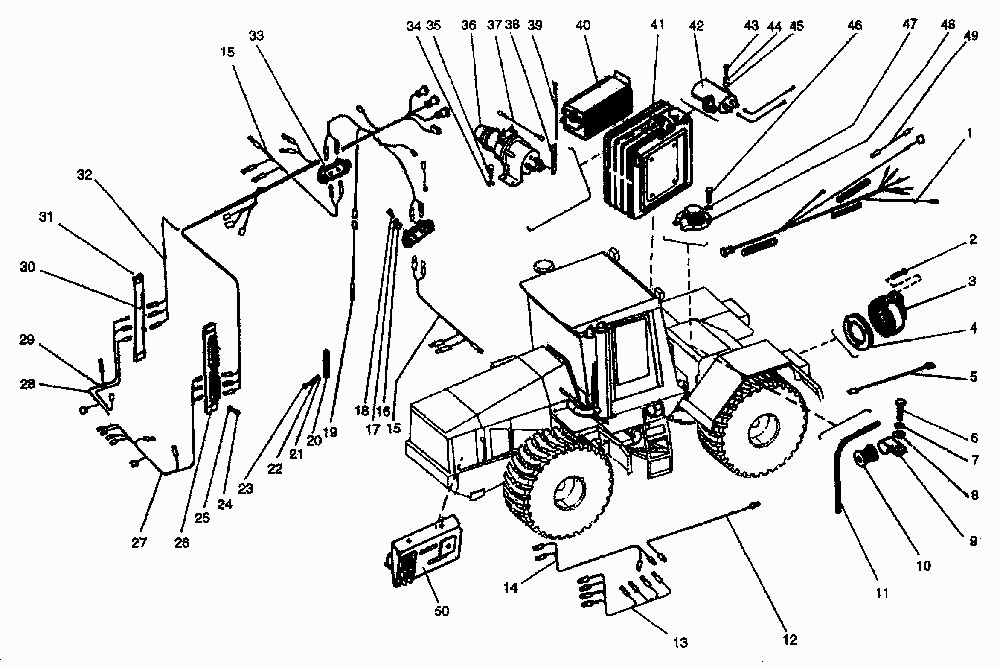

Электрооборудование передней и задней полурамы
100%
Название детали
Жгут проводов задней полурамы
Заводской номер
744Р-3761020-1
Количество на модель
1
№
1
Название детали
Винт В2М5-6gх40.48.019
Заводской номер
[Винт В2М5-6gх40.48.019]
Количество на модель
3
№
2
Название детали
Розетка ПС300АЗ-3723100
Заводской номер
[Розетка ПС300АЗ-3723100]
Количество на модель
1
№
3
Название детали
Уплотнитель
Заводской номер
700.37.00.034
Количество на модель
1
№
4
Название детали
Жгут проводов датчика спидометра
Заводской номер
744-3724300
Количество на модель
1
№
5
Название детали
Болт М8-6gх16.48.019
Заводской номер
[Болт М8-6gх16.48.019]
Количество на модель
2
№
6
Название детали
Шайба А8.01.019
Заводской номер
[Шайба А8.01.019]
Количество на модель
2
№
7
Название детали
Шайба 8.65Г.05
Заводской номер
[Шайба 8.65Г.05]
Количество на модель
2
№
8
Название детали
Скоба 18.22.9,0
Заводской номер
[Скоба 18.22.9,0]
Количество на модель
2
№
9
Название детали
Втулка
Заводской номер
700А.11.00.057-01
Количество на модель
2
№
10
Название детали
Труба
Заводской номер
744-3700011
Количество на модель
1
№
11
Название детали
Провод 1
Заводской номер
2765015-3798040
Количество на модель
1
№
12
Название детали
Жгут проводов левого лонжерона
Заводской номер
744Р-3798080
Количество на модель
1
№
13
Название детали
Жгут проводов правого лонжерона
Заводской номер
744Р-3798090
Количество на модель
1
№
14
Название детали
Жгут проводов крыла
Заводской номер
744Р-3798030-1
Количество на модель
2
№
15
Название детали
Шайба 6.65Г.05
Заводской номер
[Шайба 6.65Г.05]
Количество на модель
4
№
16
Название детали
Шайба А6.01.019
Заводской номер
[Шайба А6.01.019]
Количество на модель
4
№
17
Название детали
Болт М6-6gх12.48.019
Заводской номер
[Болт М6-6gх12.48.019]
Количество на модель
4
№
18
Название детали
Провод 48
Заводской номер
744Р-3798100
Количество на модель
1
№
19
Название детали
Провод массы стартера
Заводской номер
744Р-3798050
Количество на модель
1
№
20
Название детали
Болт М6-6gх16.48.019
Заводской номер
[Болт М6-6gх16.48.019]
Количество на модель
4
№
24
Название детали
Панель соединительная
Заводской номер
2256010-3795140
Количество на модель
4
№
26
Название детали
Жгут проводов левой фары и сигналов
Заводской номер
744Р-3798020-1
Количество на модель
1
№
27
Название детали
Жгут проводов правой фары
Заводской номер
744Р-3798010-1
Количество на модель
1
№
28
Название детали
Жгут проводов вентилятора кондиционера
Заводской номер
744-3724430
Количество на модель
1
№
29
Название детали
Планка
Заводской номер
2256010-3795015
Количество на модель
2
№
30
Название детали
Кронштейн
Заводской номер
2256010-3798019
Количество на модель
4
№
31
Название детали
Жгут проводов генераторный
Заводской номер
744Р-3798070
Количество на модель
1
№
32
Название детали
Панель соединительная
Заводской номер
14.37.23.000
Количество на модель
2
№
33
Название детали
Выключатель1420.3737
Заводской номер
[Выключатель1420.3737]
Количество на модель
1
№
36
Название детали
Провод
Заводской номер
2256010-3798110
Количество на модель
1
№
37
Название детали
Провод МАССЫ выключателя МАССЫ
Заводской номер
2256010-3798320
Количество на модель
1
№
38
Название детали
Провод
Заводской номер
2256010-3700010
Количество на модель
2
№
39
Название детали
Батарея 6СТ-190ТР (6СТ-190ТМ)
Заводской номер
[Батарея 6СТ-190ТР (6СТ-190ТМ)]
Количество на модель
2
№
40
Название детали
Контейнер
Заводской номер
744-3748000-1
Количество на модель
1
№
41
Название детали
Розетка ПС315-100 с проводами
Заводской номер
2256010-3798030
Количество на модель
1
№
42
Название детали
Болт М6-6gх45.48.019
Заводской номер
[Болт М6-6gх45.48.019]
Количество на модель
2
№
43
Название детали
Винт ВМ5-6gх12.48.019
Заводской номер
[Винт ВМ5-6gх12.48.019]
Количество на модель
4
№
46
Название детали
Шайба А5.01.019
Заводской номер
[Шайба А5.01.019]
Количество на модель
4
№
47
Название детали
Крышка
Заводской номер
2256010-3797018-1
Количество на модель
1
№
48
Название детали
Провод 219
Заводской номер
744-3724350-05
Количество на модель
2
№
49
Название детали
Щиток зимнего запуска
Заводской номер
744Р-3760000-1СБ
Количество на модель
1
№
50
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Жгут проводов задней полурамы | 744Р-3761020-1 | 1 | 1 | 1 | |||
| 2 | Винт В2М5-6gх40.48.019 | [Винт В2М5-6gх40.48.019] | 3 | 3 | 2 | |||
| 3 | Розетка ПС300АЗ-3723100 | [Розетка ПС300АЗ-3723100] | 1 | 1 | 3 | |||
| 4 | Уплотнитель | 700.37.00.034 | 1 | 1 | 4 | |||
| 5 | Жгут проводов датчика спидометра | 744-3724300 | 1 | 1 | 5 | |||
| 6 | Болт М8-6gх16.48.019 | [Болт М8-6gх16.48.019] | 2 | 2 | 6 | |||
| 7 | Шайба А8.01.019 | [Шайба А8.01.019] | 2 | 2 | 7 | |||
| 8 | Шайба 8.65Г.05 | [Шайба 8.65Г.05] | 2 | 2 | 8 | |||
| 9 | Скоба 18.22.9,0 | [Скоба 18.22.9,0] | 2 | 2 | 9 | |||
| 10 | Втулка | 700А.11.00.057-01 | 2 | 2 | 10 | |||
| 11 | Труба | 744-3700011 | 1 | 1 | 11 | |||
| 12 | Провод 1 | 2765015-3798040 | 1 | 1 | 12 | |||
| 13 | Жгут проводов левого лонжерона | 744Р-3798080 | 1 | 1 | 13 | |||
| 14 | Жгут проводов правого лонжерона | 744Р-3798090 | 1 | 1 | 14 | |||
| 15 | Жгут проводов крыла | 744Р-3798030-1 | 2 | 2 | 15 | |||
| 16 | Шайба 6.65Г.05 | [Шайба 6.65Г.05] | 4 | 4 | 16 | |||
| 17 | Шайба А6.01.019 | [Шайба А6.01.019] | 4 | 4 | 17 | |||
| 18 | Болт М6-6gх12.48.019 | [Болт М6-6gх12.48.019] | 4 | 4 | 18 | |||
| 19 | Провод 48 | 744Р-3798100 | 1 | 1 | 19 | |||
| 20 | Провод массы стартера | 744Р-3798050 | 1 | 1 | 20 | |||
| 24 | Болт М6-6gх16.48.019 | [Болт М6-6gх16.48.019] | 4 | 4 | 24 | |||
| 26 | Панель соединительная | 2256010-3795140 | 4 | 4 | 26 | |||
| 27 | Жгут проводов левой фары и сигналов | 744Р-3798020-1 | 1 | 1 | 27 | |||
| 28 | Жгут проводов правой фары | 744Р-3798010-1 | 1 | 1 | 28 | |||
| 29 | Жгут проводов вентилятора кондиционера | 744-3724430 | 1 | 1 | 29 | |||
| 30 | Планка | 2256010-3795015 | 2 | 2 | 30 | |||
| 31 | Кронштейн | 2256010-3798019 | 4 | 4 | 31 | |||
| 32 | Жгут проводов генераторный | 744Р-3798070 | 1 | 1 | 32 | |||
| 33 | Панель соединительная | 14.37.23.000 | 2 | 2 | 33 | |||
| 36 | Выключатель1420.3737 | [Выключатель1420.3737] | 1 | 1 | 36 | |||
| 37 | Провод | 2256010-3798110 | 1 | 1 | 37 | |||
| 38 | Провод МАССЫ выключателя МАССЫ | 2256010-3798320 | 1 | 1 | 38 | |||
| 39 | Провод | 2256010-3700010 | 2 | 2 | 39 | |||
| 40 | Батарея 6СТ-190ТР (6СТ-190ТМ) | [Батарея 6СТ-190ТР (6СТ-190ТМ)] | 2 | 2 | 40 | |||
| 41 | Контейнер | 744-3748000-1 | 1 | 1 | 41 | |||
| 42 | Розетка ПС315-100 с проводами | 2256010-3798030 | 1 | 1 | 42 | |||
| 43 | Болт М6-6gх45.48.019 | [Болт М6-6gх45.48.019] | 2 | 2 | 43 | |||
| 46 | Винт ВМ5-6gх12.48.019 | [Винт ВМ5-6gх12.48.019] | 4 | 4 | 46 | |||
| 47 | Шайба А5.01.019 | [Шайба А5.01.019] | 4 | 4 | 47 | |||
| 48 | Крышка | 2256010-3797018-1 | 1 | 1 | 48 | |||
| 49 | Провод 219 | 744-3724350-05 | 2 | 2 | 49 | |||
| 50 | Щиток зимнего запуска | 744Р-3760000-1СБ | 1 | 1 | 50 |
