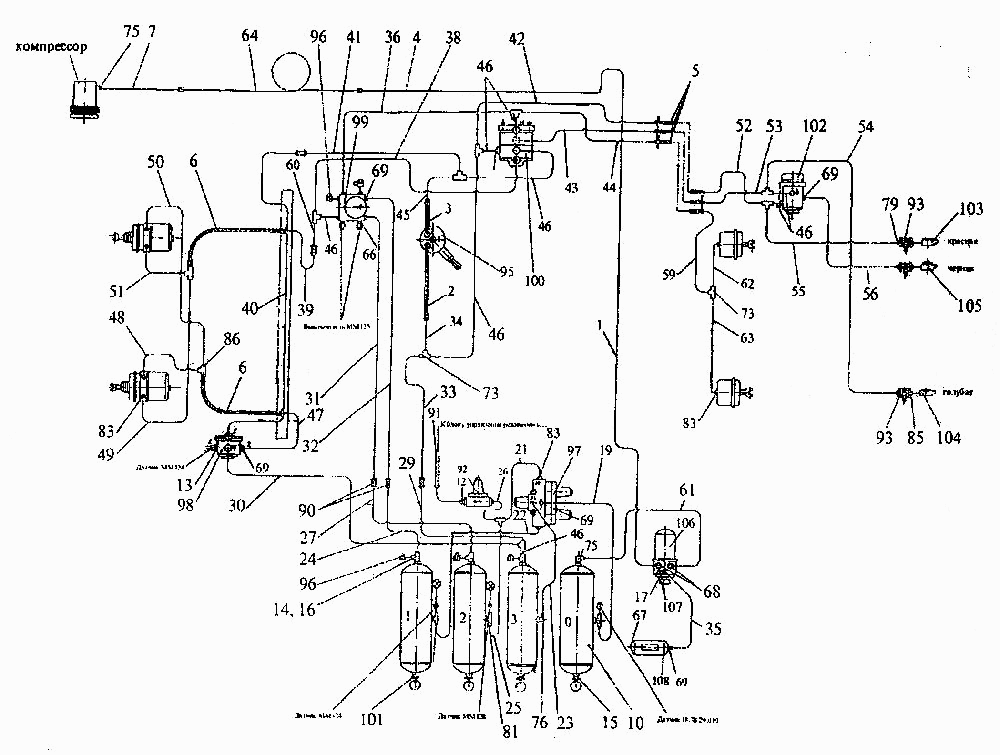

Схема пневматическая соединений тормозной системы
100%
Название детали
Труба
Заводской номер
744Р-3500020
Количество на модель
1
№
1
Название детали
Рукав
Заводской номер
744Р-3500130
Количество на модель
1
№
2
Название детали
Рукав
Заводской номер
744Р-3500130-01
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
2765020-3500100
Количество на модель
1
№
4
Название детали
Рукав
Заводской номер
744Р-35000160
Количество на модель
3
№
5
Название детали
Рукав
Заводской номер
2765020-3500180
Количество на модель
2
№
6
Название детали
Труба
Заводской номер
2765020-3500190
Количество на модель
1
№
7
Название детали
Баллон воздушный в сборе
Заводской номер
700.35.13.000-1
Количество на модель
4
№
10
Название детали
Переходник
Заводской номер
744Р-3500011
Количество на модель
1
№
12
Название детали
Переходник
Заводской номер
744Р-3500012
Количество на модель
1
№
13
Название детали
Переходник
Заводской номер
744Р-3500014
Количество на модель
3
№
14
Название детали
Переходник
Заводской номер
744Р-3500015
Количество на модель
4
№
15
Название детали
Штуцер
Заводской номер
744Р-3500016
Количество на модель
3
№
16
Название детали
Штуцер
Заводской номер
744Р-3500047
Количество на модель
1
№
17
Название детали
Труба
Заводской номер
744Р-3500018-02
Количество на модель
1
№
19
Название детали
Труба
Заводской номер
744Р-3500018-04
Количество на модель
1
№
21
Название детали
Труба
Заводской номер
744Р-3500018-05
Количество на модель
1
№
22
Название детали
Труба
Заводской номер
744Р-3500018-06
Количество на модель
1
№
23
Название детали
Труба
Заводской номер
744Р-3500018-07
Количество на модель
1
№
24
Название детали
Труба
Заводской номер
744Р-3500018-08
Количество на модель
1
№
25
Название детали
Труба
Заводской номер
744Р-3500018-09
Количество на модель
1
№
26
Название детали
Труба
Заводской номер
744Р-3500018-10
Количество на модель
1
№
27
Название детали
Труба
Заводской номер
744Р-3500018-12
Количество на модель
1
№
29
Название детали
Труба
Заводской номер
744Р-3500018-13
Количество на модель
1
№
30
Название детали
Труба
Заводской номер
744Р-3500018-14
Количество на модель
1
№
31
Название детали
Труба
Заводской номер
744Р-3500018-15
Количество на модель
1
№
32
Название детали
Труба
Заводской номер
744Р-3500018-16
Количество на модель
1
№
33
Название детали
Труба
Заводской номер
744Р-3500018-17
Количество на модель
1
№
34
Название детали
Труба
Заводской номер
744Р-3500018-18
Количество на модель
1
№
35
Название детали
Труба
Заводской номер
744Р-3500018-19
Количество на модель
1
№
36
Название детали
Труба
Заводской номер
744Р-3500018-021
Количество на модель
1
№
38
Название детали
Труба
Заводской номер
744Р-3500018-022
Количество на модель
1
№
39
Название детали
Труба
Заводской номер
744Р-3500018-23
Количество на модель
1
№
40
Название детали
Труба
Заводской номер
744Р-3500018-24
Количество на модель
1
№
41
Название детали
Труба
Заводской номер
744Р-3500018-25
Количество на модель
1
№
42
Название детали
Труба
Заводской номер
744Р-3500018-26
Количество на модель
1
№
43
Название детали
Труба
Заводской номер
744Р-3500018-27
Количество на модель
1
№
44
Название детали
Труба
Заводской номер
744Р-3500018-28
Количество на модель
1
№
45
Название детали
Труба
Заводской номер
744Р-3500018-29
Количество на модель
8
№
46
Название детали
Труба
Заводской номер
744Р-3500018-30
Количество на модель
1
№
47
Название детали
Труба
Заводской номер
744Р-3500018-31
Количество на модель
1
№
48
Название детали
Труба
Заводской номер
744Р-3500018-32
Количество на модель
1
№
49
Название детали
Труба
Заводской номер
744Р-3500018-33.
Количество на модель
1
№
50
Название детали
Труба
Заводской номер
744Р-3500018-34
Количество на модель
1
№
51
Название детали
Труба
Заводской номер
744Р-3500018-35
Количество на модель
1
№
52
Название детали
Труба
Заводской номер
744Р-3500018-36
Количество на модель
1
№
53
Название детали
Труба
Заводской номер
744Р-3500018-37
Количество на модель
1
№
54
Название детали
Труба
Заводской номер
744Р-3500018-38
Количество на модель
1
№
55
Название детали
Труба
Заводской номер
744Р-3500018-39
Количество на модель
1
№
56
Название детали
Труба
Заводской номер
744Р-3500018-42
Количество на модель
1
№
59
Название детали
Труба
Заводской номер
744Р-3500018-43
Количество на модель
1
№
60
Название детали
Труба
Заводской номер
744Р-3500018-47
Количество на модель
1
№
61
Название детали
Труба
Заводской номер
744-3500017
Количество на модель
1
№
62
Название детали
Труба
Заводской номер
744-3500017-01
Количество на модель
1
№
63
Название детали
Труба
Заводской номер
2765020-3500011-04
Количество на модель
1
№
64
Название детали
Штуцер
Заводской номер
2765060-3500031
Количество на модель
2
№
66
Название детали
Пробка
Заводской номер
2765060-3500029
Количество на модель
1
№
67
Название детали
Штуцер
Заводской номер
2256010-3500036
Количество на модель
2
№
68
Название детали
Штуцер
Заводской номер
744Р-3500017
Количество на модель
17
№
69
Название детали
Тройник проходной
Заводской номер
2256010-3500071
Количество на модель
10
№
73
Название детали
Угольник
Заводской номер
2256010-3500074
Количество на модель
2
№
75
Название детали
Угольник
Заводской номер
2256010-3500075
Количество на модель
1
№
76
Название детали
Штуцер
Заводской номер
2256010-3500089-04
Количество на модель
6
№
79
Название детали
Тройник
Заводской номер
700А.35.00.053
Количество на модель
3
№
81
Название детали
Штуцер
Заводской номер
700А.35.00.063
Количество на модель
9
№
83
Название детали
Штуцер специальный
Заводской номер
700.35.06.019-1
Количество на модель
3
№
85
Название детали
Тройник
Заводской номер
700.35.06.016-1
Количество на модель
2
№
86
Название детали
Рукав 10х17,5-1,5 ГОСТ 10362-76
Заводской номер
[Рукав 10х17,5-1,5 ГОСТ 10362-76]
Количество на модель
№
90
Название детали
Рукав 6х14-1,6 ГОСТ 10362-76
Заводской номер
[Рукав 6х14-1,6 ГОСТ 10362-76]
Количество на модель
№
91
Название детали
Клапан защитный одинарный Г-100-3515010 ОСТ 37.001.085-76
Заводской номер
[Клапан защитный одинарный Г-100-3515010 ОСТ 37.001.085-76]
Количество на модель
1
№
92
Название детали
Кран разобщительный Кр-20-3520010 ТУ 37.306.359-77
Заводской номер
[Кран разобщительный Кр-20-3520010 ТУ 37.306.359-77]
Количество на модель
3
№
93
Название детали
Кран тормозной обратного действия с ручным управлением
Заводской номер
100-3537010
Количество на модель
1
№
95
Название детали
Клапан контрольного вывода в сборе
Заводской номер
100-3515310
Количество на модель
5
№
96
Название детали
Клапан защитный
Заводской номер
100-3515210
Количество на модель
1
№
97
Название детали
Клапан ускорительный
Заводской номер
100-3518010
Количество на модель
1
№
98
Название детали
Кран тормозной двухсекционный с рычагом
Заводской номер
100-3514008
Количество на модель
1
№
99
Название детали
Клапан управления тормозами прицепа с двухпроводным приводом
Заводской номер
100-3522010
Количество на модель
1
№
100
Название детали
Клапан слива конденсата
Заводской номер
100-3513110
Количество на модель
4
№
101
Название детали
Клапан управления тормозами прицепа с обновленным приводом
Заводской номер
100-3522110
Количество на модель
1
№
102
Название детали
Головка соединительная
Заводской номер
100-3521110
Количество на модель
1
№
103
Название детали
Головка соединительная
Заводской номер
100-3521111
Количество на модель
1
№
104
Название детали
Головка соединительная типа «А»
Заводской номер
Г-100-3521010
Количество на модель
1
№
105
Название детали
Осушитель воздуха с регуляторов давления
Заводской номер
4324102010
Количество на модель
1
№
106
Название детали
Глушитель
Заводской номер
4324071200
Количество на модель
1
№
107
Название детали
Регенерационный баллон
Заводской номер
9502050010
Количество на модель
1
№
108
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | 744Р-3500020 | 1 | 1 | 1 | |||
| 2 | Рукав | 744Р-3500130 | 1 | 1 | 2 | |||
| 3 | Рукав | 744Р-3500130-01 | 1 | 1 | 3 | |||
| 4 | Труба | 2765020-3500100 | 1 | 1 | 4 | |||
| 5 | Рукав | 744Р-35000160 | 3 | 3 | 5 | |||
| 6 | Рукав | 2765020-3500180 | 2 | 2 | 6 | |||
| 7 | Труба | 2765020-3500190 | 1 | 1 | 7 | |||
| 10 | Баллон воздушный в сборе | 700.35.13.000-1 | 4 | 4 | 10 | |||
| 12 | Переходник | 744Р-3500011 | 1 | 1 | 12 | |||
| 13 | Переходник | 744Р-3500012 | 1 | 1 | 13 | |||
| 14 | Переходник | 744Р-3500014 | 3 | 3 | 14 | |||
| 15 | Переходник | 744Р-3500015 | 4 | 4 | 15 | |||
| 16 | Штуцер | 744Р-3500016 | 3 | 3 | 16 | |||
| 17 | Штуцер | 744Р-3500047 | 1 | 1 | 17 | |||
| 19 | Труба | 744Р-3500018-02 | 1 | 1 | 19 | |||
| 21 | Труба | 744Р-3500018-04 | 1 | 1 | 21 | |||
| 22 | Труба | 744Р-3500018-05 | 1 | 1 | 22 | |||
| 23 | Труба | 744Р-3500018-06 | 1 | 1 | 23 | |||
| 24 | Труба | 744Р-3500018-07 | 1 | 1 | 24 | |||
| 25 | Труба | 744Р-3500018-08 | 1 | 1 | 25 | |||
| 26 | Труба | 744Р-3500018-09 | 1 | 1 | 26 | |||
| 27 | Труба | 744Р-3500018-10 | 1 | 1 | 27 | |||
| 29 | Труба | 744Р-3500018-12 | 1 | 1 | 29 | |||
| 30 | Труба | 744Р-3500018-13 | 1 | 1 | 30 | |||
| 31 | Труба | 744Р-3500018-14 | 1 | 1 | 31 | |||
| 32 | Труба | 744Р-3500018-15 | 1 | 1 | 32 | |||
| 33 | Труба | 744Р-3500018-16 | 1 | 1 | 33 | |||
| 34 | Труба | 744Р-3500018-17 | 1 | 1 | 34 | |||
| 35 | Труба | 744Р-3500018-18 | 1 | 1 | 35 | |||
| 36 | Труба | 744Р-3500018-19 | 1 | 1 | 36 | |||
| 38 | Труба | 744Р-3500018-021 | 1 | 1 | 38 | |||
| 39 | Труба | 744Р-3500018-022 | 1 | 1 | 39 | |||
| 40 | Труба | 744Р-3500018-23 | 1 | 1 | 40 | |||
| 41 | Труба | 744Р-3500018-24 | 1 | 1 | 41 | |||
| 42 | Труба | 744Р-3500018-25 | 1 | 1 | 42 | |||
| 43 | Труба | 744Р-3500018-26 | 1 | 1 | 43 | |||
| 44 | Труба | 744Р-3500018-27 | 1 | 1 | 44 | |||
| 45 | Труба | 744Р-3500018-28 | 1 | 1 | 45 | |||
| 46 | Труба | 744Р-3500018-29 | 8 | 8 | 46 | |||
| 47 | Труба | 744Р-3500018-30 | 1 | 1 | 47 | |||
| 48 | Труба | 744Р-3500018-31 | 1 | 1 | 48 | |||
| 49 | Труба | 744Р-3500018-32 | 1 | 1 | 49 | |||
| 50 | Труба | 744Р-3500018-33. | 1 | 1 | 50 | |||
| 51 | Труба | 744Р-3500018-34 | 1 | 1 | 51 | |||
| 52 | Труба | 744Р-3500018-35 | 1 | 1 | 52 | |||
| 53 | Труба | 744Р-3500018-36 | 1 | 1 | 53 | |||
| 54 | Труба | 744Р-3500018-37 | 1 | 1 | 54 | |||
| 55 | Труба | 744Р-3500018-38 | 1 | 1 | 55 | |||
| 56 | Труба | 744Р-3500018-39 | 1 | 1 | 56 | |||
| 59 | Труба | 744Р-3500018-42 | 1 | 1 | 59 | |||
| 60 | Труба | 744Р-3500018-43 | 1 | 1 | 60 | |||
| 61 | Труба | 744Р-3500018-47 | 1 | 1 | 61 | |||
| 62 | Труба | 744-3500017 | 1 | 1 | 62 | |||
| 63 | Труба | 744-3500017-01 | 1 | 1 | 63 | |||
| 64 | Труба | 2765020-3500011-04 | 1 | 1 | 64 | |||
| 66 | Штуцер | 2765060-3500031 | 2 | 2 | 66 | |||
| 67 | Пробка | 2765060-3500029 | 1 | 1 | 67 | |||
| 68 | Штуцер | 2256010-3500036 | 2 | 2 | 68 | |||
| 69 | Штуцер | 744Р-3500017 | 17 | 17 | 69 | |||
| 73 | Тройник проходной | 2256010-3500071 | 10 | 10 | 73 | |||
| 75 | Угольник | 2256010-3500074 | 2 | 2 | 75 | |||
| 76 | Угольник | 2256010-3500075 | 1 | 1 | 76 | |||
| 79 | Штуцер | 2256010-3500089-04 | 6 | 6 | 79 | |||
| 81 | Тройник | 700А.35.00.053 | 3 | 3 | 81 | |||
| 83 | Штуцер | 700А.35.00.063 | 9 | 9 | 83 | |||
| 85 | Штуцер специальный | 700.35.06.019-1 | 3 | 3 | 85 | |||
| 86 | Тройник | 700.35.06.016-1 | 2 | 2 | 86 | |||
| 90 | Рукав 10х17,5-1,5 ГОСТ 10362-76 | [Рукав 10х17,5-1,5 ГОСТ 10362-76] | 90 | |||||
| 91 | Рукав 6х14-1,6 ГОСТ 10362-76 | [Рукав 6х14-1,6 ГОСТ 10362-76] | 91 | |||||
| 92 | Клапан защитный одинарный Г-100-3515010 ОСТ 37.001.085-76 | [Клапан защитный одинарный Г-100-3515010 ОСТ 37.001.085-76] | 1 | 1 | 92 | |||
| 93 | Кран разобщительный Кр-20-3520010 ТУ 37.306.359-77 | [Кран разобщительный Кр-20-3520010 ТУ 37.306.359-77] | 3 | 3 | 93 | |||
| 95 | Кран тормозной обратного действия с ручным управлением | 100-3537010 | 1 | 1 | 95 | |||
| 96 | Клапан контрольного вывода в сборе | 100-3515310 | 5 | 5 | 96 | |||
| 97 | Клапан защитный | 100-3515210 | 1 | 1 | 97 | |||
| 98 | Клапан ускорительный | 100-3518010 | 1 | 1 | 98 | |||
| 99 | Кран тормозной двухсекционный с рычагом | 100-3514008 | 1 | 1 | 99 | |||
| 100 | Клапан управления тормозами прицепа с двухпроводным приводом | 100-3522010 | 1 | 1 | 100 | |||
| 101 | Клапан слива конденсата | 100-3513110 | 4 | 4 | 101 | |||
| 102 | Клапан управления тормозами прицепа с обновленным приводом | 100-3522110 | 1 | 1 | 102 | |||
| 103 | Головка соединительная | 100-3521110 | 1 | 1 | 103 | |||
| 104 | Головка соединительная | 100-3521111 | 1 | 1 | 104 | |||
| 105 | Головка соединительная типа «А» | Г-100-3521010 | 1 | 1 | 105 | |||
| 106 | Осушитель воздуха с регуляторов давления | 4324102010 | 1 | 1 | 106 | |||
| 107 | Глушитель | 4324071200 | 1 | 1 | 107 | |||
| 108 | Регенерационный баллон | 9502050010 | 1 | 1 | 108 |
