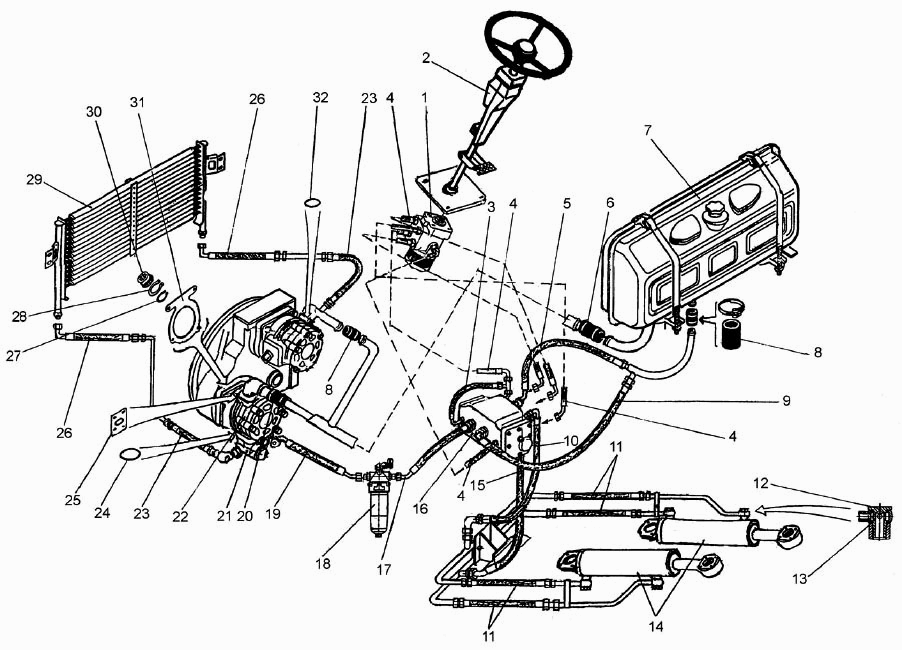

Схема гидравлической системы управления поворотом 703MA-3400000
100%
Название детали
Насос-дозатор DАNFОSS
Заводской номер
ОSРВХ500LS150-1086
Количество на модель
1
№
1
Название детали
Рулевая колонка
Заводской номер
744Р2-3401010
Количество на модель
1
№
2
Название детали
Рукав Dу10
Заводской номер
744Р1-3400230
Количество на модель
1
№
3
Название детали
Рукав
Заводской номер
744Р1-3400230-01
Количество на модель
5
№
4
Название детали
Рукав Dу20
Заводской номер
744Р1-3400220-06
Количество на модель
1
№
5
Название детали
Рукав
Заводской номер
65х77,5-0,3
Количество на модель
1
№
6
Название детали
Гидробак
Заводской номер
700А.4614000-3
Количество на модель
1
№
7
Название детали
Рукав
Заводской номер
42х55-1,6
Количество на модель
1
№
8
Название детали
Рукав Dу20
Заводской номер
744Р1-3400220-02
Количество на модель
1
№
9
Название детали
Рукав
Заводской номер
744Р1-3400220-03
Количество на модель
1
№
10
Название детали
Рукав
Заводской номер
744Р1-3400270
Количество на модель
4
№
11
Название детали
Болт
Заводской номер
744Р-3429001
Количество на модель
4
№
12
Название детали
Кольцо
Заводской номер
030-034-25-1-3
Количество на модель
8
№
13
Название детали
Гидроцилиндр
Заводской номер
Н700А.3429000
Количество на модель
2
№
14
Название детали
Рукав
Заводской номер
744Р-4600250-2
Количество на модель
1
№
15
Название детали
Усилитель потока DАNFОSS
Заводской номер
ОSQА4
Количество на модель
1
№
16
Название детали
Рукав Dу20
Заводской номер
744Р-4600250-2-02
Количество на модель
1
№
17
Название детали
Фильтр напорный
Заводской номер
SРМ302В6FV11В4DVЕ5
Количество на модель
1
№
18
Название детали
Рукав Dу20
Заводской номер
744Р2-3400120
Количество на модель
1
№
19
Название детали
Рукав
Заводской номер
50х61,5-1,5
Количество на модель
1
№
20
Название детали
Регулятор расхода
Заводской номер
744Р1-3406000
Количество на модель
1
№
21
Название детали
Насос
Заводской номер
НШ100А-3Л
Количество на модель
1
№
22
Название детали
Рукав Dу20
Заводской номер
744Р1-3400190
Количество на модель
2
№
23
Название детали
Кольцо
Заводской номер
050-056-36-1-3
Количество на модель
1
№
24
Название детали
Прокладка
Заводской номер
700А.1700071
Количество на модель
1
№
25
Название детали
Рукав
Заводской номер
744Р1-3400220
Количество на модель
2
№
26
Название детали
Кольцо
Заводской номер
С34
Количество на модель
1
№
27
Название детали
Кольцо
Заводской номер
С45
Количество на модель
1
№
28
Название детали
Радиатор масляный
Заводской номер
744Р1-3404000-1
Количество на модель
1
№
29
Название детали
Муфта
Заводской номер
744Р-1600013
Количество на модель
1
№
30
Название детали
Прокладка
Заводской номер
700А.1602064-1
Количество на модель
1
№
31
Название детали
Кольцо
Заводской номер
048-054-36-1-3
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Насос-дозатор DАNFОSS | ОSРВХ500LS150-1086 | 1 | 1 | 1 | |||
| 2 | Рулевая колонка | 744Р2-3401010 | 1 | 1 | 2 | |||
| 3 | Рукав Dу10 | 744Р1-3400230 | 1 | 1 | 3 | |||
| 4 | Рукав | 744Р1-3400230-01 | 5 | 5 | 4 | |||
| 5 | Рукав Dу20 | 744Р1-3400220-06 | 1 | 1 | 5 | |||
| 6 | Рукав | 65х77,5-0,3 | 1 | 1 | 6 | |||
| 7 | Гидробак | 700А.4614000-3 | 1 | 1 | 7 | |||
| 8 | Рукав | 42х55-1,6 | 1 | 1 | 8 | |||
| 9 | Рукав Dу20 | 744Р1-3400220-02 | 1 | 1 | 9 | |||
| 10 | Рукав | 744Р1-3400220-03 | 1 | 1 | 10 | |||
| 11 | Рукав | 744Р1-3400270 | 4 | 4 | 11 | |||
| 12 | Болт | 744Р-3429001 | 4 | 4 | 12 | |||
| 13 | Кольцо | 030-034-25-1-3 | 8 | 8 | 13 | |||
| 14 | Гидроцилиндр | Н700А.3429000 | 2 | 2 | 14 | |||
| 15 | Рукав | 744Р-4600250-2 | 1 | 1 | 15 | |||
| 16 | Усилитель потока DАNFОSS | ОSQА4 | 1 | 1 | 16 | |||
| 17 | Рукав Dу20 | 744Р-4600250-2-02 | 1 | 1 | 17 | |||
| 18 | Фильтр напорный | SРМ302В6FV11В4DVЕ5 | 1 | 1 | 18 | |||
| 19 | Рукав Dу20 | 744Р2-3400120 | 1 | 1 | 19 | |||
| 20 | Рукав | 50х61,5-1,5 | 1 | 1 | 20 | |||
| 21 | Регулятор расхода | 744Р1-3406000 | 1 | 1 | 21 | |||
| 22 | Насос | НШ100А-3Л | 1 | 1 | 22 | |||
| 23 | Рукав Dу20 | 744Р1-3400190 | 2 | 2 | 23 | |||
| 24 | Кольцо | 050-056-36-1-3 | 1 | 1 | 24 | |||
| 25 | Прокладка | 700А.1700071 | 1 | 1 | 25 | |||
| 26 | Рукав | 744Р1-3400220 | 2 | 2 | 26 | |||
| 27 | Кольцо | С34 | 1 | 1 | 27 | |||
| 28 | Кольцо | С45 | 1 | 1 | 28 | |||
| 29 | Радиатор масляный | 744Р1-3404000-1 | 1 | 1 | 29 | |||
| 30 | Муфта | 744Р-1600013 | 1 | 1 | 30 | |||
| 31 | Прокладка | 700А.1602064-1 | 1 | 1 | 31 | |||
| 32 | Кольцо | 048-054-36-1-3 | 1 | 1 | 32 |
