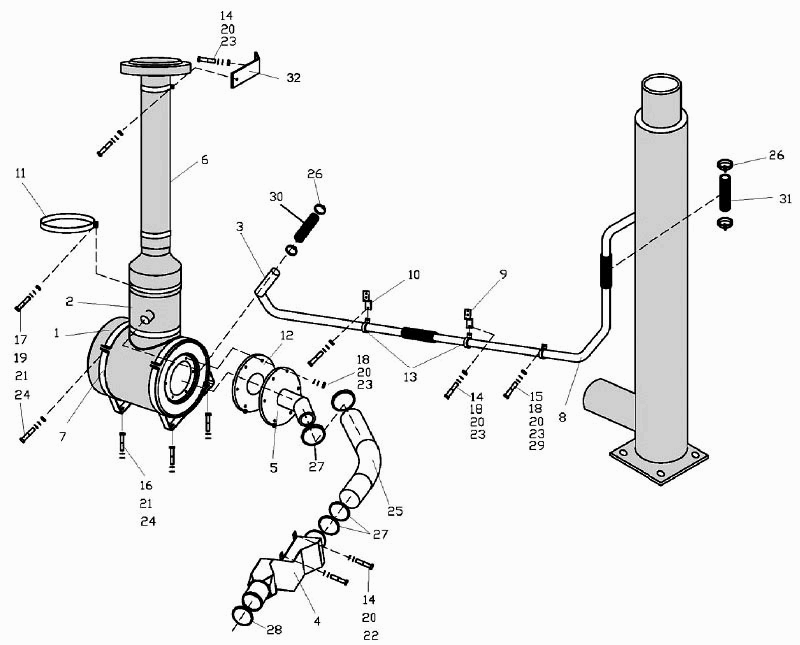

Система очистки воздуха 744P2-1900000-1
100%
Название детали
Воздухоочиститель
Заводской номер
2002-05-41
Количество на модель
1
№
1
Название детали
Воздухоочиститель циклонный
Заводской номер
2504-05-51
Количество на модель
1
№
2
Название детали
Труба
Заводской номер
744Р2-1900040
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
744Р2-1900410-4
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
744Р2-1900470-1
Количество на модель
1
№
5
Название детали
Труба воздухозаборная
Заводской номер
744Р2-1900480
Количество на модель
1
№
6
Название детали
Хомут
Заводской номер
744Р-1900130
Количество на модель
2
№
7
Название детали
Труба
Заводской номер
744Р-1900012-1
Количество на модель
1
№
8
Название детали
Кронштейн
Заводской номер
744Р-1900013
Количество на модель
1
№
9
Название детали
Кронштейн
Заводской номер
744Р-1900014
Количество на модель
1
№
10
Название детали
Хомут
Заводской номер
744Р-1900116
Количество на модель
1
№
11
Название детали
Прокладка
Заводской номер
744Р2-1900507
Количество на модель
1
№
12
Название детали
Хомут
Заводской номер
744-1900005
Количество на модель
2
№
13
Название детали
Болт
Заводской номер
М8х20
Количество на модель
8
№
14
Название детали
Болт
Заводской номер
М8х25
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
М12х25
Количество на модель
4
№
16
Название детали
Болт
Заводской номер
М12х55
Количество на модель
3
№
17
Название детали
Гайка
Заводской номер
М8
Количество на модель
9
№
18
Название детали
Орех
Заводской номер
М12
Количество на модель
3
№
19
Название детали
Шайба Г.
Заводской номер
8.65Г.05
Количество на модель
15
№
20
Название детали
Шайба Г.
Заводской номер
12.65Г.05
Количество на модель
7
№
21
Название детали
Шайба ГОСТ 11371-78
Заводской номер
8.01.019
Количество на модель
4
№
22
Название детали
Шайба ГОСТ 11371-78
Заводской номер
12.01.019
Количество на модель
7
№
24
Название детали
Патрубок
Заводской номер
390027151
Количество на модель
1
№
25
Название детали
Хомут Nоrmа ТОRRО
Заводской номер
40-60/9DIN3017
Количество на модель
6
№
26
Название детали
Хомут Nоrmа ТОRRО
Заводской номер
130-150/9DIN3017
Количество на модель
4
№
27
Название детали
Хомут Nоrmа ТОRRО
Заводской номер
130-150/12DIN3017
Количество на модель
1
№
28
Название детали
Хомут
Заводской номер
RSGU50-12DIN2571
Количество на модель
1
№
29
Название детали
Рукав
Заводской номер
42х56,5-1,4
Количество на модель
1
№
30
Название детали
Рукав
Заводской номер
50х61,5-1,6
Количество на модель
2
№
31
Название детали
Кронштейн
Заводской номер
744Р-1900121
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Воздухоочиститель | 2002-05-41 | 1 | 1 | 1 | |||
| 2 | Воздухоочиститель циклонный | 2504-05-51 | 1 | 1 | 2 | |||
| 3 | Труба | 744Р2-1900040 | 1 | 1 | 3 | |||
| 4 | Труба | 744Р2-1900410-4 | 1 | 1 | 4 | |||
| 5 | Фланец | 744Р2-1900470-1 | 1 | 1 | 5 | |||
| 6 | Труба воздухозаборная | 744Р2-1900480 | 1 | 1 | 6 | |||
| 7 | Хомут | 744Р-1900130 | 2 | 2 | 7 | |||
| 8 | Труба | 744Р-1900012-1 | 1 | 1 | 8 | |||
| 9 | Кронштейн | 744Р-1900013 | 1 | 1 | 9 | |||
| 10 | Кронштейн | 744Р-1900014 | 1 | 1 | 10 | |||
| 11 | Хомут | 744Р-1900116 | 1 | 1 | 11 | |||
| 12 | Прокладка | 744Р2-1900507 | 1 | 1 | 12 | |||
| 13 | Хомут | 744-1900005 | 2 | 2 | 13 | |||
| 14 | Болт | М8х20 | 8 | 8 | 14 | |||
| 15 | Болт | М8х25 | 1 | 1 | 15 | |||
| 16 | Болт | М12х25 | 4 | 4 | 16 | |||
| 17 | Болт | М12х55 | 3 | 3 | 17 | |||
| 18 | Гайка | М8 | 9 | 9 | 18 | |||
| 19 | Орех | М12 | 3 | 3 | 19 | |||
| 20 | Шайба Г. | 8.65Г.05 | 15 | 15 | 20 | |||
| 21 | Шайба Г. | 12.65Г.05 | 7 | 7 | 21 | |||
| 22 | Шайба ГОСТ 11371-78 | 8.01.019 | 4 | 4 | 22 | |||
| 24 | Шайба ГОСТ 11371-78 | 12.01.019 | 7 | 7 | 24 | |||
| 25 | Патрубок | 390027151 | 1 | 1 | 25 | |||
| 26 | Хомут Nоrmа ТОRRО | 40-60/9DIN3017 | 6 | 6 | 26 | |||
| 27 | Хомут Nоrmа ТОRRО | 130-150/9DIN3017 | 4 | 4 | 27 | |||
| 28 | Хомут Nоrmа ТОRRО | 130-150/12DIN3017 | 1 | 1 | 28 | |||
| 29 | Хомут | RSGU50-12DIN2571 | 1 | 1 | 29 | |||
| 30 | Рукав | 42х56,5-1,4 | 1 | 1 | 30 | |||
| 31 | Рукав | 50х61,5-1,6 | 2 | 2 | 31 | |||
| 32 | Кронштейн | 744Р-1900121 | 1 | 1 | 32 |
