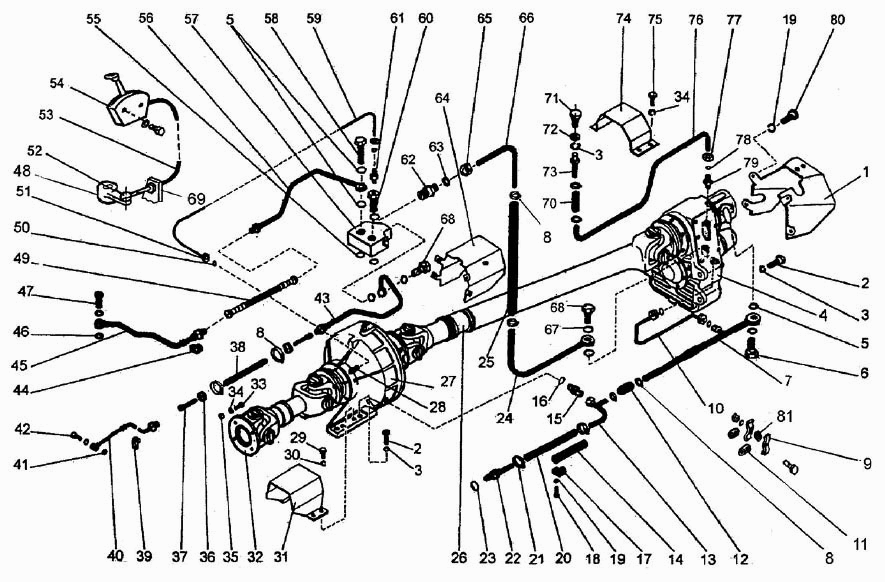

Механизм отбора мощности 744P1-4200000
100%
Название детали
Кожух
Заводской номер
744-4200140
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М20х1,5х55
Количество на модель
8
№
2
Название детали
Шайба Г.
Заводской номер
20.65Г.05
Количество на модель
9
№
3
Название детали
Редуктор
Заводской номер
744-4202000
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
2256010-4230014-01
Количество на модель
4
№
5
Название детали
Болт зажимной
Заводской номер
700.1100038
Количество на модель
1
№
6
Название детали
Труба
Заводской номер
744Р-4200050
Количество на модель
1
№
7
Название детали
Хомут
Заводской номер
17-21-3
Количество на модель
6
№
8
Название детали
Скоба
Заводской номер
700.3400019
Количество на модель
2
№
9
Название детали
Труба
Заводской номер
744-4200021-01
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
700А.1100057-01
Количество на модель
5
№
11
Название детали
Рукав
Заводской номер
12х20-1,6
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
744Р-4200030
Количество на модель
1
№
13
Название детали
Оболочка
Заводской номер
700А.4200035-1
Количество на модель
1
№
14
Название детали
Штуцер
Заводской номер
700.4611057-2
Количество на модель
1
№
15
Название детали
Кольцо уплотнительное
Заводской номер
700А.3422067-02
Количество на модель
1
№
16
Название детали
Хомут
Заводской номер
744-1900005
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
М8х35
Количество на модель
5
№
18
Название детали
Шайба Г.
Заводской номер
8.65Г.05
Количество на модель
13
№
19
Название детали
Рукав L=1,12m
Заводской номер
25х35-1,6
Количество на модель
1
№
20
Название детали
Хомут
Заводской номер
33-38-3
Количество на модель
2
№
21
Название детали
Штуцер
Заводской номер
700А.4200130
Количество на модель
1
№
22
Название детали
Прокладка
Заводской номер
700.3422042-1
Количество на модель
1
№
23
Название детали
Труба
Заводской номер
744Р-4200060
Количество на модель
1
№
24
Название детали
Вал карданный
Заводской номер
2256010-4239000
Количество на модель
1
№
26
Название детали
Муфта
Заводской номер
744-4230000
Количество на модель
1
№
27
Название детали
Штуцер
Заводской номер
744-4200022
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
М10х20
Количество на модель
4
№
29
Название детали
Шайба ГОСТ 6402-70
Заводской номер
10.65Г.05
Количество на модель
4
№
30
Название детали
Кожух
Заводской номер
744-4200130-2
Количество на модель
1
№
31
Название детали
Вал карданный
Заводской номер
700А.4238000
Количество на модель
1
№
32
Название детали
Болт
Заводской номер
700.2200013
Количество на модель
16
№
33
Название детали
Шайба Г.
Заводской номер
16.65Г.05
Количество на модель
20
№
34
Название детали
Гайка
Заводской номер
М16х1,5
Количество на модель
16
№
35
Название детали
Гайка
Заводской номер
700А.4200037
Количество на модель
2
№
36
Название детали
Наконечник
Заводской номер
700.1724037
Количество на модель
2
№
37
Название детали
Рукав
Заводской номер
10х17,5-1,5
Количество на модель
1
№
38
Название детали
Скоба
Заводской номер
12.18.9,0
Количество на модель
1
№
39
Название детали
Труба
Заводской номер
744Р-4200020
Количество на модель
1
№
40
Название детали
Прокладка
Заводской номер
700А.4614092-1
Количество на модель
2
№
41
Название детали
Болт
Заводской номер
700А.1100039
Количество на модель
1
№
42
Название детали
Труба
Заводской номер
744Р-4200070
Количество на модель
1
№
43
Название детали
Скоба
Заводской номер
20.32.11,0
Количество на модель
1
№
44
Название детали
Труба
Заводской номер
744Р-4200010
Количество на модель
1
№
45
Название детали
Прокладка
Заводской номер
700.1701413-1
Количество на модель
2
№
46
Название детали
Зажимной болт
Заводской номер
700.1724023-2
Количество на модель
1
№
47
Название детали
Рычаг
Заводской номер
744-1702013
Количество на модель
1
№
48
Название детали
Рукав
Заводской номер
700.1724370
Количество на модель
1
№
49
Название детали
Муфта
Заводской номер
2256010-3500092
Количество на модель
4
№
50
Название детали
Гайка
Заводской номер
2256010-3500087
Количество на модель
4
№
51
Название детали
Угловой шарнир сферический
Заводской номер
71802/СS13, М8хМ6 (203233)
Количество на модель
1
№
52
Название детали
Трос управления муфтой ВОМ
Заводской номер
202293000СКА000
Количество на модель
1
№
53
Название детали
Рукоятка включения муфты ВОМ
Заводской номер
203599СL
Количество на модель
1
№
54
Название детали
КОЛЬЦО
Заводской номер
022-028-36-1-3
Количество на модель
2
№
55
Название детали
Труба
Заводской номер
744Р-4200040
Количество на модель
1
№
56
Название детали
Распределитель
Заводской номер
744-4200150-1
Количество на модель
1
№
57
Название детали
Болт
Заводской номер
744-4200011-1
Количество на модель
1
№
58
Название детали
Труба
Заводской номер
744-4200021
Количество на модель
1
№
59
Название детали
Болт
Заводской номер
744-4200012-1
Количество на модель
1
№
60
Название детали
Штуцер
Заводской номер
744-4200031
Количество на модель
1
№
61
Название детали
Штуцер
Заводской номер
2256010-3500091-01
Количество на модель
1
№
62
Название детали
Муфта конусная
Заводской номер
2256010-3500092-05
Количество на модель
1
№
63
Название детали
Кожух
Заводской номер
744-4200120
Количество на модель
1
№
64
Название детали
Гайка накидная
Заводской номер
2256010-3500087-03
Количество на модель
1
№
65
Название детали
Труба
Заводской номер
744-4200017
Количество на модель
1
№
66
Название детали
прокладка
Заводской номер
700.3429042
Количество на модель
4
№
67
Название детали
Зажимной болт
Заводской номер
700.1724045
Количество на модель
2
№
68
Название детали
Кронштейн
Заводской номер
744-1700010-1
Количество на модель
1
№
69
Название детали
Сапун
Заводской номер
700.4202050
Количество на модель
1
№
71
Название детали
Гайка
Заводской номер
М20х1,5
Количество на модель
1
№
72
Название детали
Труба
Заводской номер
744-4200090
Количество на модель
1
№
73
Название детали
Кожух
Заводской номер
744-4200023
Количество на модель
1
№
74
Название детали
Болт
Заводской номер
М16х32
Количество на модель
4
№
75
Название детали
Труба
Заводской номер
744-4200016
Количество на модель
1
№
76
Название детали
Гайка
Заводской номер
2256010-3500087-02
Количество на модель
1
№
77
Название детали
Муфта
Заводской номер
2256010-3500092-04
Количество на модель
1
№
78
Название детали
Штуцер
Заводской номер
744-4200025
Количество на модель
1
№
79
Название детали
Болт
Заводской номер
М8х16
Количество на модель
4
№
80
Название детали
Втулка
Заводской номер
744Р-4200013
Количество на модель
5
№
81
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кожух | 744-4200140 | 1 | 1 | 1 | |||
| 2 | Болт | М20х1,5х55 | 8 | 8 | 2 | |||
| 3 | Шайба Г. | 20.65Г.05 | 9 | 9 | 3 | |||
| 4 | Редуктор | 744-4202000 | 1 | 1 | 4 | |||
| 5 | Прокладка | 2256010-4230014-01 | 4 | 4 | 5 | |||
| 6 | Болт зажимной | 700.1100038 | 1 | 1 | 6 | |||
| 7 | Труба | 744Р-4200050 | 1 | 1 | 7 | |||
| 8 | Хомут | 17-21-3 | 6 | 6 | 8 | |||
| 9 | Скоба | 700.3400019 | 2 | 2 | 9 | |||
| 10 | Труба | 744-4200021-01 | 1 | 1 | 10 | |||
| 11 | Втулка | 700А.1100057-01 | 5 | 5 | 11 | |||
| 12 | Рукав | 12х20-1,6 | 1 | 1 | 12 | |||
| 13 | Труба | 744Р-4200030 | 1 | 1 | 13 | |||
| 14 | Оболочка | 700А.4200035-1 | 1 | 1 | 14 | |||
| 15 | Штуцер | 700.4611057-2 | 1 | 1 | 15 | |||
| 16 | Кольцо уплотнительное | 700А.3422067-02 | 1 | 1 | 16 | |||
| 17 | Хомут | 744-1900005 | 1 | 1 | 17 | |||
| 18 | Болт | М8х35 | 5 | 5 | 18 | |||
| 19 | Шайба Г. | 8.65Г.05 | 13 | 13 | 19 | |||
| 20 | Рукав L=1,12m | 25х35-1,6 | 1 | 1 | 20 | |||
| 21 | Хомут | 33-38-3 | 2 | 2 | 21 | |||
| 22 | Штуцер | 700А.4200130 | 1 | 1 | 22 | |||
| 23 | Прокладка | 700.3422042-1 | 1 | 1 | 23 | |||
| 24 | Труба | 744Р-4200060 | 1 | 1 | 24 | |||
| 26 | Вал карданный | 2256010-4239000 | 1 | 1 | 26 | |||
| 27 | Муфта | 744-4230000 | 1 | 1 | 27 | |||
| 28 | Штуцер | 744-4200022 | 1 | 1 | 28 | |||
| 29 | Болт | М10х20 | 4 | 4 | 29 | |||
| 30 | Шайба ГОСТ 6402-70 | 10.65Г.05 | 4 | 4 | 30 | |||
| 31 | Кожух | 744-4200130-2 | 1 | 1 | 31 | |||
| 32 | Вал карданный | 700А.4238000 | 1 | 1 | 32 | |||
| 33 | Болт | 700.2200013 | 16 | 16 | 33 | |||
| 34 | Шайба Г. | 16.65Г.05 | 20 | 20 | 34 | |||
| 35 | Гайка | М16х1,5 | 16 | 16 | 35 | |||
| 36 | Гайка | 700А.4200037 | 2 | 2 | 36 | |||
| 37 | Наконечник | 700.1724037 | 2 | 2 | 37 | |||
| 38 | Рукав | 10х17,5-1,5 | 1 | 1 | 38 | |||
| 39 | Скоба | 12.18.9,0 | 1 | 1 | 39 | |||
| 40 | Труба | 744Р-4200020 | 1 | 1 | 40 | |||
| 41 | Прокладка | 700А.4614092-1 | 2 | 2 | 41 | |||
| 42 | Болт | 700А.1100039 | 1 | 1 | 42 | |||
| 43 | Труба | 744Р-4200070 | 1 | 1 | 43 | |||
| 44 | Скоба | 20.32.11,0 | 1 | 1 | 44 | |||
| 45 | Труба | 744Р-4200010 | 1 | 1 | 45 | |||
| 46 | Прокладка | 700.1701413-1 | 2 | 2 | 46 | |||
| 47 | Зажимной болт | 700.1724023-2 | 1 | 1 | 47 | |||
| 48 | Рычаг | 744-1702013 | 1 | 1 | 48 | |||
| 49 | Рукав | 700.1724370 | 1 | 1 | 49 | |||
| 50 | Муфта | 2256010-3500092 | 4 | 4 | 50 | |||
| 51 | Гайка | 2256010-3500087 | 4 | 4 | 51 | |||
| 52 | Угловой шарнир сферический | 71802/СS13, М8хМ6 (203233) | 1 | 1 | 52 | |||
| 53 | Трос управления муфтой ВОМ | 202293000СКА000 | 1 | 1 | 53 | |||
| 54 | Рукоятка включения муфты ВОМ | 203599СL | 1 | 1 | 54 | |||
| 55 | КОЛЬЦО | 022-028-36-1-3 | 2 | 2 | 55 | |||
| 56 | Труба | 744Р-4200040 | 1 | 1 | 56 | |||
| 57 | Распределитель | 744-4200150-1 | 1 | 1 | 57 | |||
| 58 | Болт | 744-4200011-1 | 1 | 1 | 58 | |||
| 59 | Труба | 744-4200021 | 1 | 1 | 59 | |||
| 60 | Болт | 744-4200012-1 | 1 | 1 | 60 | |||
| 61 | Штуцер | 744-4200031 | 1 | 1 | 61 | |||
| 62 | Штуцер | 2256010-3500091-01 | 1 | 1 | 62 | |||
| 63 | Муфта конусная | 2256010-3500092-05 | 1 | 1 | 63 | |||
| 64 | Кожух | 744-4200120 | 1 | 1 | 64 | |||
| 65 | Гайка накидная | 2256010-3500087-03 | 1 | 1 | 65 | |||
| 66 | Труба | 744-4200017 | 1 | 1 | 66 | |||
| 67 | прокладка | 700.3429042 | 4 | 4 | 67 | |||
| 68 | Зажимной болт | 700.1724045 | 2 | 2 | 68 | |||
| 69 | Кронштейн | 744-1700010-1 | 1 | 1 | 69 | |||
| 71 | Сапун | 700.4202050 | 1 | 1 | 71 | |||
| 72 | Гайка | М20х1,5 | 1 | 1 | 72 | |||
| 73 | Труба | 744-4200090 | 1 | 1 | 73 | |||
| 74 | Кожух | 744-4200023 | 1 | 1 | 74 | |||
| 75 | Болт | М16х32 | 4 | 4 | 75 | |||
| 76 | Труба | 744-4200016 | 1 | 1 | 76 | |||
| 77 | Гайка | 2256010-3500087-02 | 1 | 1 | 77 | |||
| 78 | Муфта | 2256010-3500092-04 | 1 | 1 | 78 | |||
| 79 | Штуцер | 744-4200025 | 1 | 1 | 79 | |||
| 80 | Болт | М8х16 | 4 | 4 | 80 | |||
| 81 | Втулка | 744Р-4200013 | 5 | 5 | 81 |
