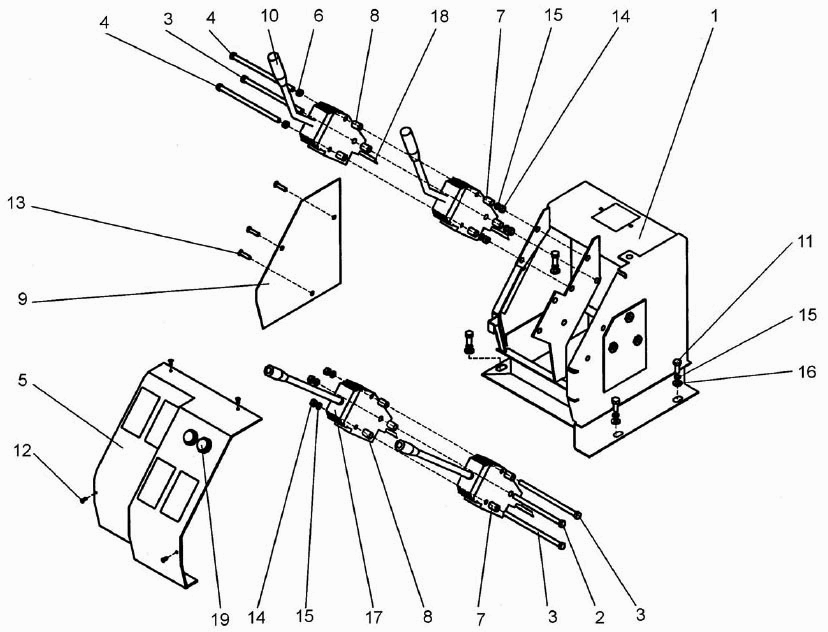

Блок управления 744Р2-6750000
100%
Название детали
Каркас
Заводской номер
744Р2-6750010-1
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
744Р-6750060
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
744Р-6750060-01
Количество на модель
3
№
3
Название детали
Болт
Заводской номер
744Р-6750060-02
Количество на модель
2
№
4
Название детали
Панель
Заводской номер
744Р2-6750064
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
744Р-6750005
Количество на модель
2
№
6
Название детали
Втулка
Заводской номер
744Р-6750005-01
Количество на модель
5
№
7
Название детали
Втулка
Заводской номер
744Р-6750005-03
Количество на модель
6
№
8
Название детали
Крышка
Заводской номер
744Р-6750067-1
Количество на модель
1
№
9
Название детали
Рукоятка
Заводской номер
744Р-6750098
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
М8х20
Количество на модель
4
№
11
Название детали
Винт
Заводской номер
М4х10
Количество на модель
4
№
12
Название детали
Винт
Заводской номер
М6х25
Количество на модель
3
№
13
Название детали
Гайка
Заводской номер
М8
Количество на модель
6
№
14
Название детали
Шайба
Заводской номер
М8.65Г
Количество на модель
10
№
15
Название детали
Шайба
Заводской номер
8
Количество на модель
4
№
16
Название детали
Рукоятка управления гидрораспределителем
Заводской номер
212506
Количество на модель
2
№
17
Название детали
Трос привода золотников гидрораспределителя
Заводской номер
209-17901350
Количество на модель
2
№
18
Название детали
Выключатель
Заводской номер
2822.3710
Количество на модель
2
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Каркас | 744Р2-6750010-1 | 1 | 1 | 1 | |||
| 2 | Болт | 744Р-6750060 | 1 | 1 | 2 | |||
| 3 | Болт | 744Р-6750060-01 | 3 | 3 | 3 | |||
| 4 | Болт | 744Р-6750060-02 | 2 | 2 | 4 | |||
| 5 | Панель | 744Р2-6750064 | 1 | 1 | 5 | |||
| 6 | Втулка | 744Р-6750005 | 2 | 2 | 6 | |||
| 7 | Втулка | 744Р-6750005-01 | 5 | 5 | 7 | |||
| 8 | Втулка | 744Р-6750005-03 | 6 | 6 | 8 | |||
| 9 | Крышка | 744Р-6750067-1 | 1 | 1 | 9 | |||
| 10 | Рукоятка | 744Р-6750098 | 2 | 2 | 10 | |||
| 11 | Болт | М8х20 | 4 | 4 | 11 | |||
| 12 | Винт | М4х10 | 4 | 4 | 12 | |||
| 13 | Винт | М6х25 | 3 | 3 | 13 | |||
| 14 | Гайка | М8 | 6 | 6 | 14 | |||
| 15 | Шайба | М8.65Г | 10 | 10 | 15 | |||
| 16 | Шайба | 8 | 4 | 4 | 16 | |||
| 17 | Рукоятка управления гидрораспределителем | 212506 | 2 | 2 | 17 | |||
| 18 | Трос привода золотников гидрораспределителя | 209-17901350 | 2 | 2 | 18 | |||
| 19 | Выключатель | 2822.3710 | 2 | 2 | 19 |
