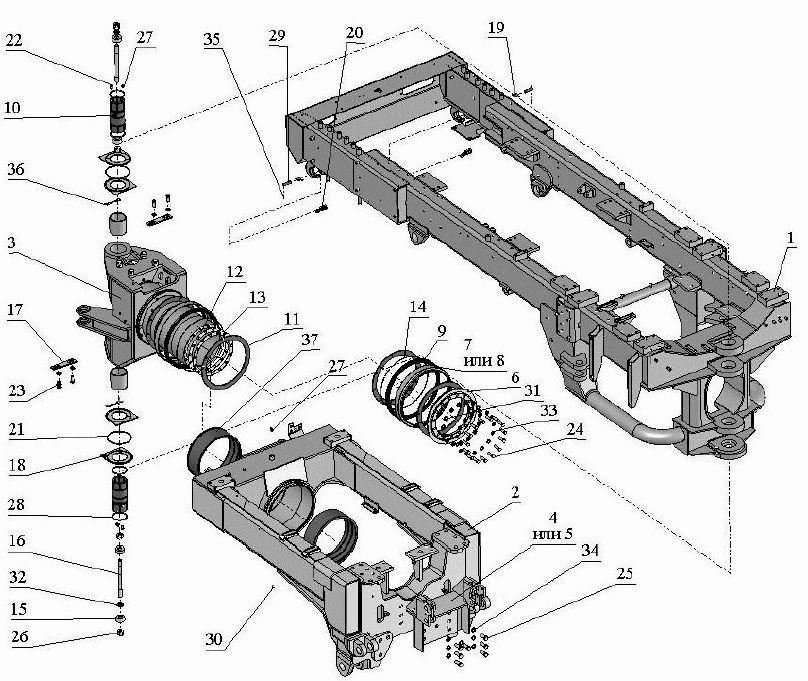

Рама Э744Р2-2800000-05
100%
Название детали
Полурама подмоторная
Заводской номер
Э744Р2-2801000-5
Количество на модель
1
№
1
Название детали
Полурама грузовая
Заводской номер
744Р1-2811000
Количество на модель
1
№
2
Название детали
Труба шарнира
Заводской номер
744Р1-2801020
Количество на модель
1
№
3
Название детали
Основание для ВОМа
Заводской номер
744Р1-2800060
Количество на модель
1
№
4
Название детали
Основание
Заводской номер
744Р1-2800060-01
Количество на модель
1
№
5
Название детали
Крышка
Заводской номер
2256010-2800017
Количество на модель
1
№
6
Название детали
Обойма манжеты
Заводской номер
2765020-2800016
Количество на модель
2
№
7
Название детали
Обойма манжеты
Заводской номер
744Р1-2800040
Количество на модель
2
№
8
Название детали
Манжета
Заводской номер
2765020-2800040
Количество на модель
2
№
9
Название детали
Вот
Заводской номер
2765020-2800019
Количество на модель
2
№
10
Название детали
Кольцо
Заводской номер
2256010-2800013
Количество на модель
4
№
11
Название детали
Прокладка
Заводской номер
2256010-2800015
Количество на модель
2
№
12
Название детали
Прокладка
Заводской номер
2256010-2800015-01
Количество на модель
2
№
13
Название детали
Пружина
Заводской номер
2256010-2800021
Количество на модель
2
№
14
Название детали
Втулка
Заводской номер
2765020-2800021
Количество на модель
4
№
15
Название детали
Шпилька
Заводской номер
2765020-2800022
Количество на модель
2
№
16
Название детали
Клин установочный
Заводской номер
700А.2800021
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
700А.2800033
Количество на модель
4
№
18
Название детали
Пружина
Заводской номер
700А.2800034-1
Количество на модель
2
№
19
Название детали
Защелка
Заводской номер
700А.2800035
Количество на модель
2
№
20
Название детали
Лента уплотнительная
Заводской номер
700.2800016
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
М10х20
Количество на модель
2
№
22
Название детали
Болт
Заводской номер
3М16х40
Количество на модель
4
№
23
Название детали
Болт
Заводской номер
М16х1,5х50
Количество на модель
15
№
24
Название детали
Шпилька
Заводской номер
М20х1,5х50
Количество на модель
7
№
25
Название детали
Контргайка
Заводской номер
М24
Количество на модель
4
№
26
Название детали
Масленка
Заводской номер
2.3.45.Ц6
Количество на модель
3
№
27
Название детали
КОЛЬЦО
Заводской номер
090-100-58-1-3
Количество на модель
4
№
28
Название детали
Ось
Заводской номер
6-16В12х60
Количество на модель
2
№
29
Название детали
Пробка
Заводской номер
КГ1/8
Количество на модель
1
№
30
Название детали
Шайба ГОСТ 11371-78
Заводской номер
16.01.019
Количество на модель
19
№
31
Название детали
Шайба
Заводской номер
24.01.019
Количество на модель
2
№
32
Название детали
Шайба Г.
Заводской номер
16.65Г.05
Количество на модель
15
№
33
Название детали
Шайба Г.
Заводской номер
20.65Г.05
Количество на модель
7
№
34
Название детали
Шплинт
Заводской номер
3,2х20.016
Количество на модель
2
№
35
Название детали
Провод КО
Заводской номер
КО1,6
Количество на модель
2
№
36
Название детали
Втулка
Заводской номер
744Р1-2811044
Количество на модель
2
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Полурама подмоторная | Э744Р2-2801000-5 | 1 | 1 | 1 | |||
| 2 | Полурама грузовая | 744Р1-2811000 | 1 | 1 | 2 | |||
| 3 | Труба шарнира | 744Р1-2801020 | 1 | 1 | 3 | |||
| 4 | Основание для ВОМа | 744Р1-2800060 | 1 | 1 | 4 | |||
| 5 | Основание | 744Р1-2800060-01 | 1 | 1 | 5 | |||
| 6 | Крышка | 2256010-2800017 | 1 | 1 | 6 | |||
| 7 | Обойма манжеты | 2765020-2800016 | 2 | 2 | 7 | |||
| 8 | Обойма манжеты | 744Р1-2800040 | 2 | 2 | 8 | |||
| 9 | Манжета | 2765020-2800040 | 2 | 2 | 9 | |||
| 10 | Вот | 2765020-2800019 | 2 | 2 | 10 | |||
| 11 | Кольцо | 2256010-2800013 | 4 | 4 | 11 | |||
| 12 | Прокладка | 2256010-2800015 | 2 | 2 | 12 | |||
| 13 | Прокладка | 2256010-2800015-01 | 2 | 2 | 13 | |||
| 14 | Пружина | 2256010-2800021 | 2 | 2 | 14 | |||
| 15 | Втулка | 2765020-2800021 | 4 | 4 | 15 | |||
| 16 | Шпилька | 2765020-2800022 | 2 | 2 | 16 | |||
| 17 | Клин установочный | 700А.2800021 | 2 | 2 | 17 | |||
| 18 | Шайба | 700А.2800033 | 4 | 4 | 18 | |||
| 19 | Пружина | 700А.2800034-1 | 2 | 2 | 19 | |||
| 20 | Защелка | 700А.2800035 | 2 | 2 | 20 | |||
| 21 | Лента уплотнительная | 700.2800016 | 2 | 2 | 21 | |||
| 22 | Болт | М10х20 | 2 | 2 | 22 | |||
| 23 | Болт | 3М16х40 | 4 | 4 | 23 | |||
| 24 | Болт | М16х1,5х50 | 15 | 15 | 24 | |||
| 25 | Шпилька | М20х1,5х50 | 7 | 7 | 25 | |||
| 26 | Контргайка | М24 | 4 | 4 | 26 | |||
| 27 | Масленка | 2.3.45.Ц6 | 3 | 3 | 27 | |||
| 28 | КОЛЬЦО | 090-100-58-1-3 | 4 | 4 | 28 | |||
| 29 | Ось | 6-16В12х60 | 2 | 2 | 29 | |||
| 30 | Пробка | КГ1/8 | 1 | 1 | 30 | |||
| 31 | Шайба ГОСТ 11371-78 | 16.01.019 | 19 | 19 | 31 | |||
| 32 | Шайба | 24.01.019 | 2 | 2 | 32 | |||
| 33 | Шайба Г. | 16.65Г.05 | 15 | 15 | 33 | |||
| 34 | Шайба Г. | 20.65Г.05 | 7 | 7 | 34 | |||
| 35 | Шплинт | 3,2х20.016 | 2 | 2 | 35 | |||
| 36 | Провод КО | КО1,6 | 2 | 2 | 36 | |||
| 37 | Втулка | 744Р1-2811044 | 2 | 2 | 37 |
