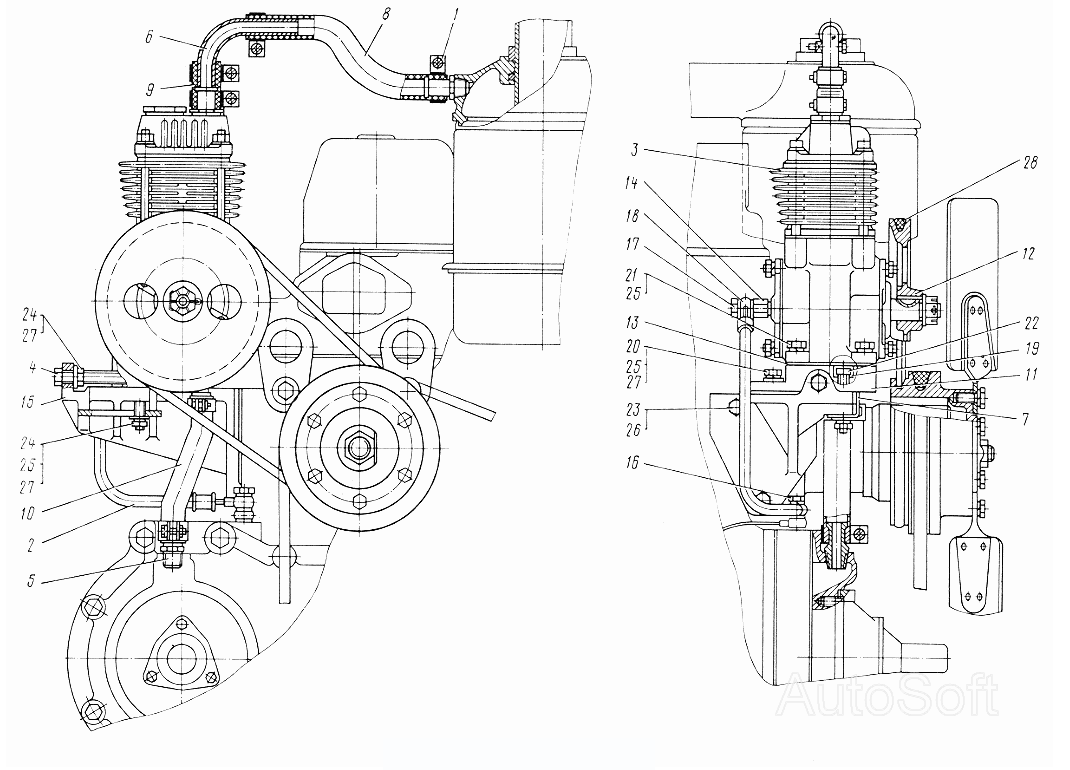

Установка компрессора
100%
Название детали
Шланг
Заводской номер
Д65-3509070
Количество на модель
1
№
Название детали
Установка компрессора
Заводской номер
Д65-3509000-А
Количество на модель
1
№
Название детали
Компрессор с поддоном
Заводской номер
Д65-3509020-А
Количество на модель
1
№
Название детали
Воздуховод
Заводской номер
Д65-3509060
Количество на модель
1
№
Название детали
Хомут
Заводской номер
Д65-3509040
Количество на модель
6
№
1
Название детали
Маслопровод
Заводской номер
Д65-3509080
Количество на модель
1
№
2
Название детали
Компрессор
Заводской номер
А29.03.000
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
Д65-3509002
Количество на модель
1
№
4
Название детали
Штуцер
Заводской номер
Д65-3509003
Количество на модель
3
№
5
Название детали
Трубка
Заводской номер
Д65-3509004
Количество на модель
1
№
6
Название детали
Планка
Заводской номер
Д65-3509005-А
Количество на модель
1
№
7
Название детали
Шланг
Заводской номер
Д65-3509006
Количество на модель
1
№
8
Название детали
Шланг
Заводской номер
Д65-3509007
Количество на модель
1
№
9
Название детали
Шланг
Заводской номер
Д65-3509008
Количество на модель
1
№
10
Название детали
Поддон
Заводской номер
Д65-3509011
Количество на модель
1
№
11
Название детали
Шкив
Заводской номер
Д65-3509013-А
Количество на модель
1
№
12
Название детали
Прокладка
Заводской номер
Д65-3509014
Количество на модель
1
№
13
Название детали
Ниппель
Заводской номер
Д65-3509036-А
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
Д65-3509051-Б
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
Д65-3509055
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
36-1104787
Количество на модель
1
№
17
Название детали
Прокладка
Заводской номер
36-1104788
Количество на модель
3
№
18
Название детали
Кольцо уплотнительное
Заводской номер
Д25-080
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
М10х30.7796
Количество на модель
2
№
20
Название детали
Болт
Заводской номер
М10х40.7796
Количество на модель
4
№
21
Название детали
Болт (d=10, l=60, L0=26, H=6, S=14)
Заводской номер
М10х60.7795
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М12х35.7796
Количество на модель
2
№
23
Название детали
Гайка (d=10, H=8, S=14)
Заводской номер
М10.2524
Количество на модель
2
№
24
Название детали
Шайба
Заводской номер
10.65Г
Количество на модель
7
№
25
Название детали
Шайба
Заводской номер
12.65Г
Количество на модель
2
№
26
Название детали
Шайба
Заводской номер
10.02
Количество на модель
4
№
27
Название детали
Ремень
Заводской номер
1-11х10-950
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шланг | Д65-3509070 | 1 | 1 | |||||
| Установка компрессора | Д65-3509000-А | 1 | 1 | |||||
| Компрессор с поддоном | Д65-3509020-А | 1 | 1 | |||||
| Воздуховод | Д65-3509060 | 1 | 1 | |||||
| 1 | Хомут | Д65-3509040 | 6 | 6 | 1 | |||
| 2 | Маслопровод | Д65-3509080 | 1 | 1 | 2 | |||
| 3 | Компрессор | А29.03.000 | 1 | 1 | 3 | |||
| 4 | Болт | Д65-3509002 | 1 | 1 | 4 | |||
| 5 | Штуцер | Д65-3509003 | 3 | 3 | 5 | |||
| 6 | Трубка | Д65-3509004 | 1 | 1 | 6 | |||
| 7 | Планка | Д65-3509005-А | 1 | 1 | 7 | |||
| 8 | Шланг | Д65-3509006 | 1 | 1 | 8 | |||
| 9 | Шланг | Д65-3509007 | 1 | 1 | 9 | |||
| 10 | Шланг | Д65-3509008 | 1 | 1 | 10 | |||
| 11 | Поддон | Д65-3509011 | 1 | 1 | 11 | |||
| 12 | Шкив | Д65-3509013-А | 1 | 1 | 12 | |||
| 13 | Прокладка | Д65-3509014 | 1 | 1 | 13 | |||
| 14 | Ниппель | Д65-3509036-А | 1 | 1 | 14 | |||
| 15 | Кронштейн | Д65-3509051-Б | 1 | 1 | 15 | |||
| 16 | Болт | Д65-3509055 | 1 | 1 | 16 | |||
| 17 | Болт | 36-1104787 | 1 | 1 | 17 | |||
| 18 | Прокладка | 36-1104788 | 3 | 3 | 18 | |||
| 19 | Кольцо уплотнительное | Д25-080 | 1 | 1 | 19 | |||
| 20 | Болт | М10х30.7796 | 2 | 2 | 20 | |||
| 21 | Болт | М10х40.7796 | 4 | 4 | 21 | |||
| 22 | Болт (d=10, l=60, L0=26, H=6, S=14) | М10х60.7795 | 1 | 1 | 22 | |||
| 23 | Болт | М12х35.7796 | 2 | 2 | 23 | |||
| 24 | Гайка (d=10, H=8, S=14) | М10.2524 | 2 | 2 | 24 | |||
| 25 | Шайба | 10.65Г | 7 | 7 | 25 | |||
| 26 | Шайба | 12.65Г | 2 | 2 | 26 | |||
| 27 | Шайба | 10.02 | 4 | 4 | 27 | |||
| 28 | Ремень | 1-11х10-950 | 1 | 1 | 28 |
